记录FreeRtos消息调试问题

记录一次GD32 FreeRtos消息调试问题

问题记录
问题怀疑
后记
[# 一些小注意](# 一些小注意)

问题记录

消息内存池参数创建时参数如下：

消息内存池参数被莫名其妙改变了，导致在内存分配的时候，由于数组越界进hardfault，导致程序崩溃。

异常分配，但是不会进hardfault

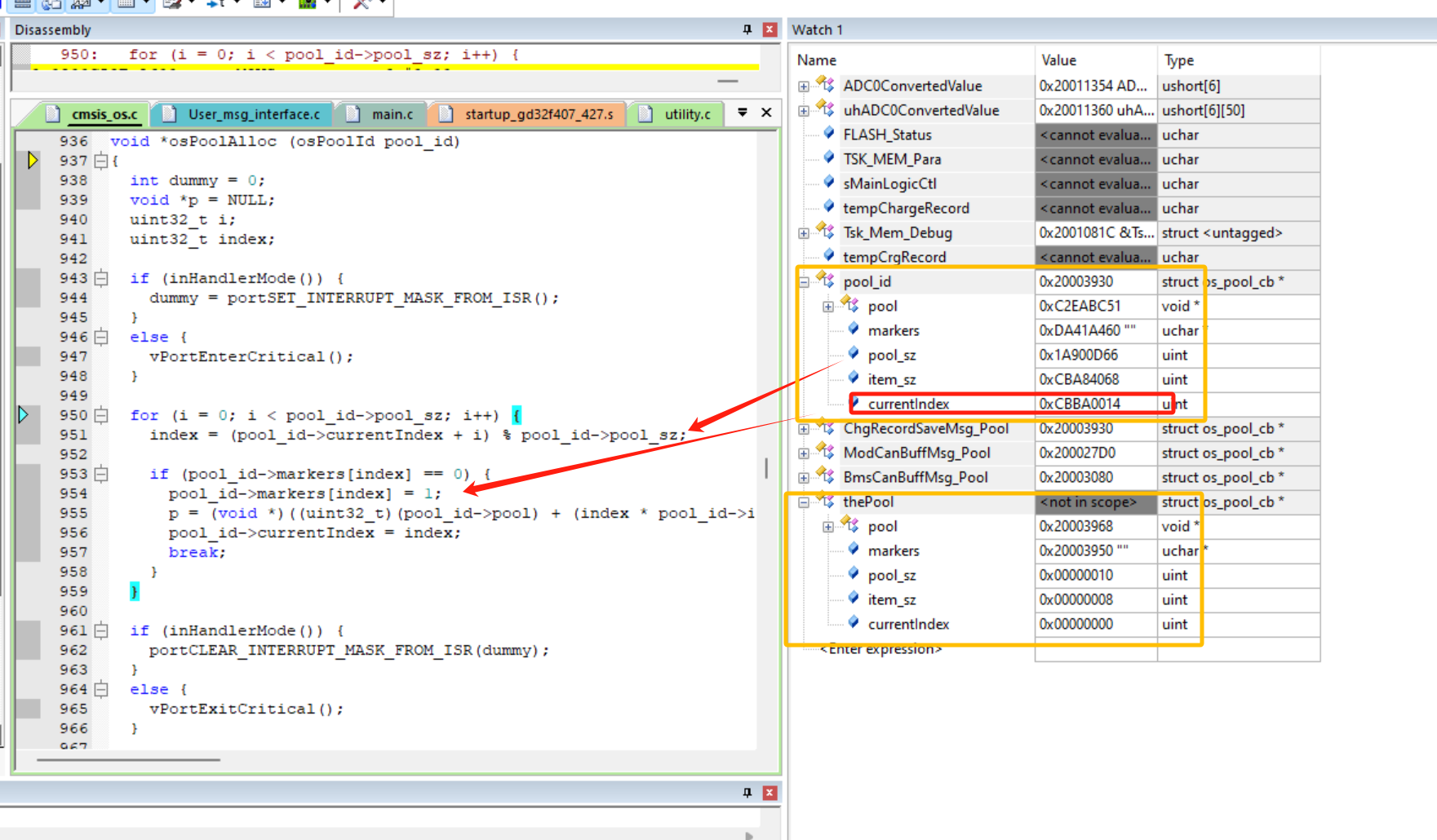

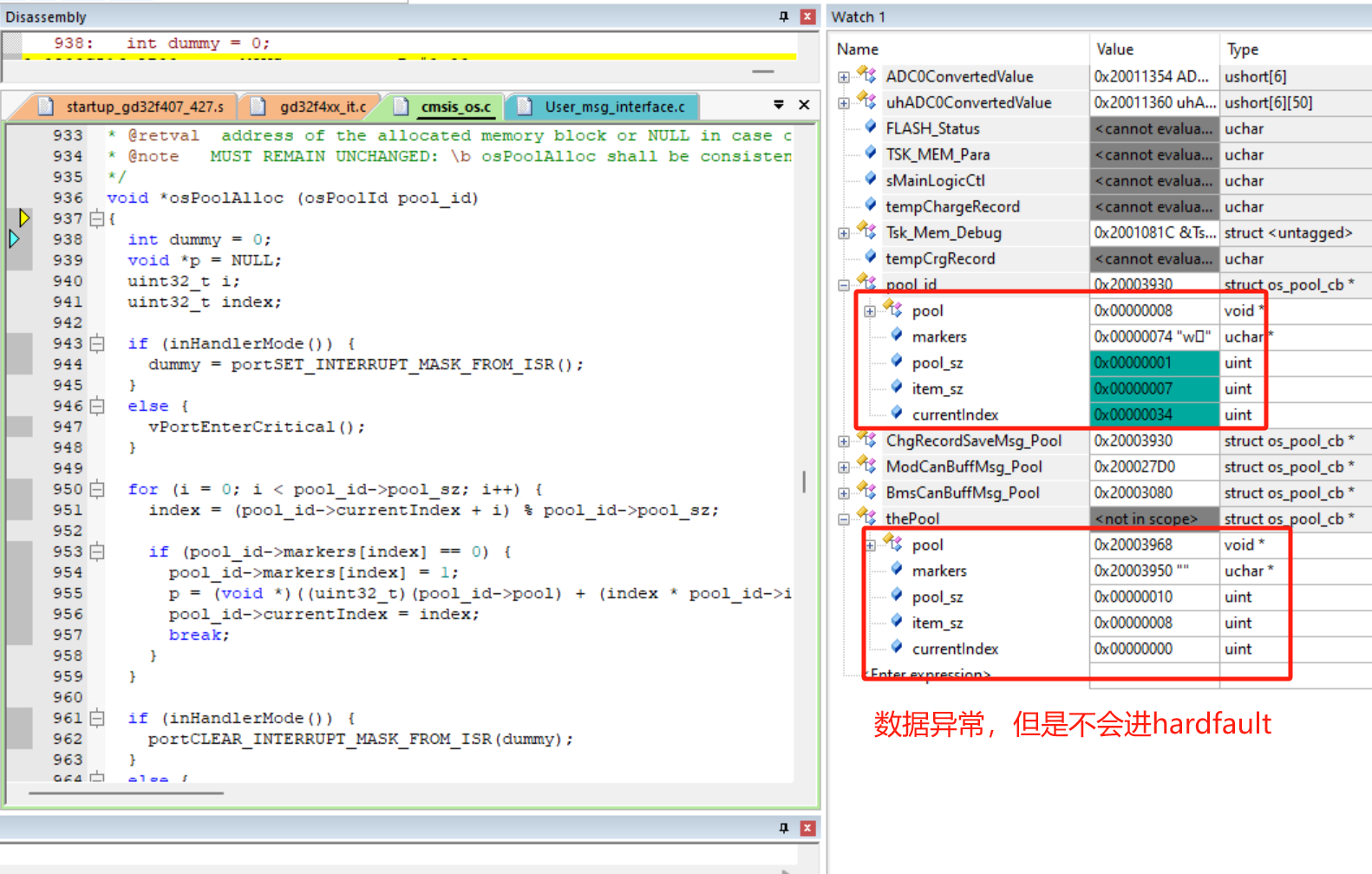

当跟踪到消息内存池内存分配函数中时，发现在分配内存时，当前索引变成了0x00000034，已经超过了内存池的大小0x10，且这个时候内存池大小也变成了1，item_sz也变成了0x00000007。说明内存池控制块的数据也被更改。

正常分配

然后我们对比正常分配时pool_sz和item_sz的大小。其中结构体struct_os_pool_cb为内存池控制句柄ChgRecordSaveMsg_Poll的数据类型。

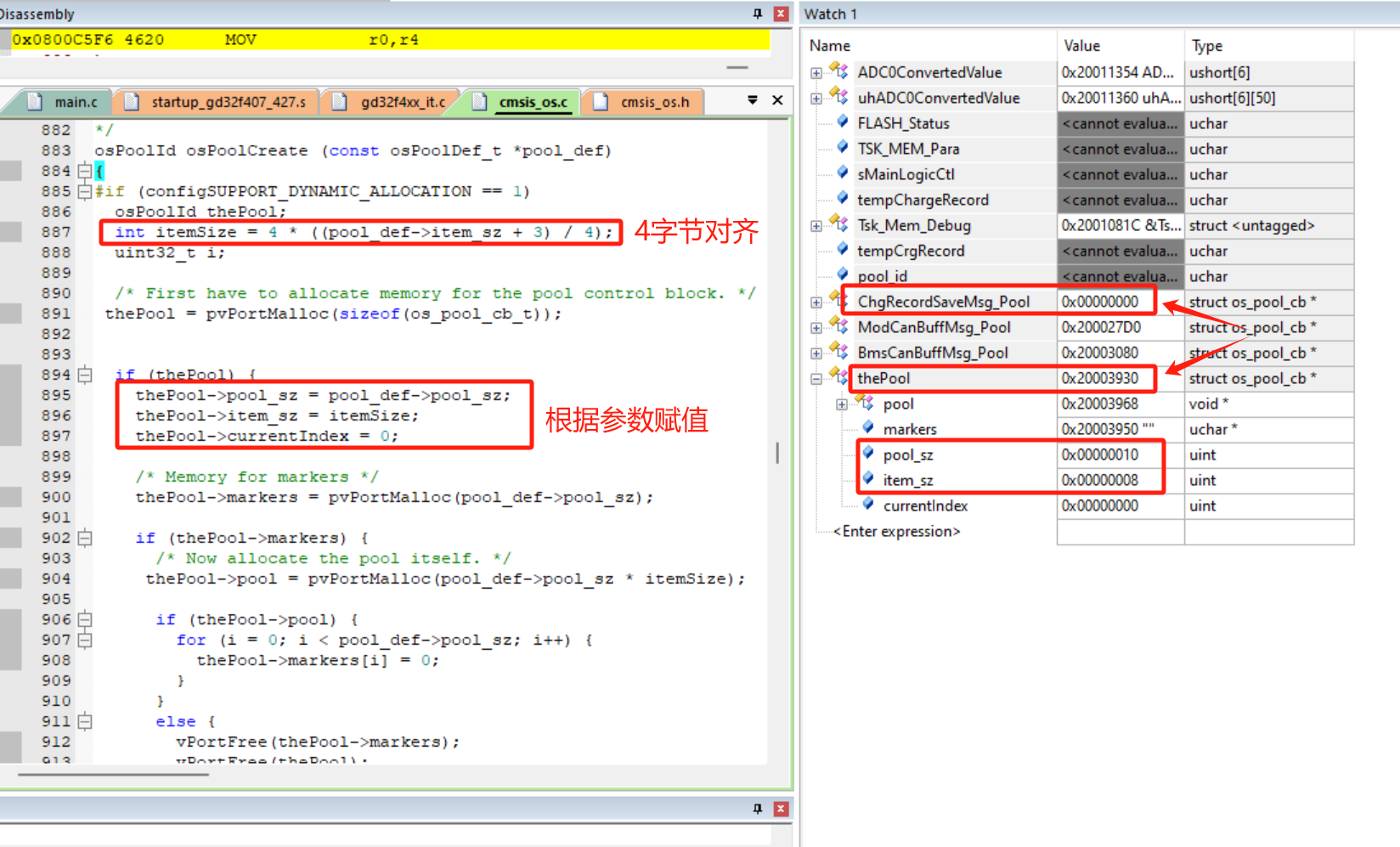

查看内存：创建时

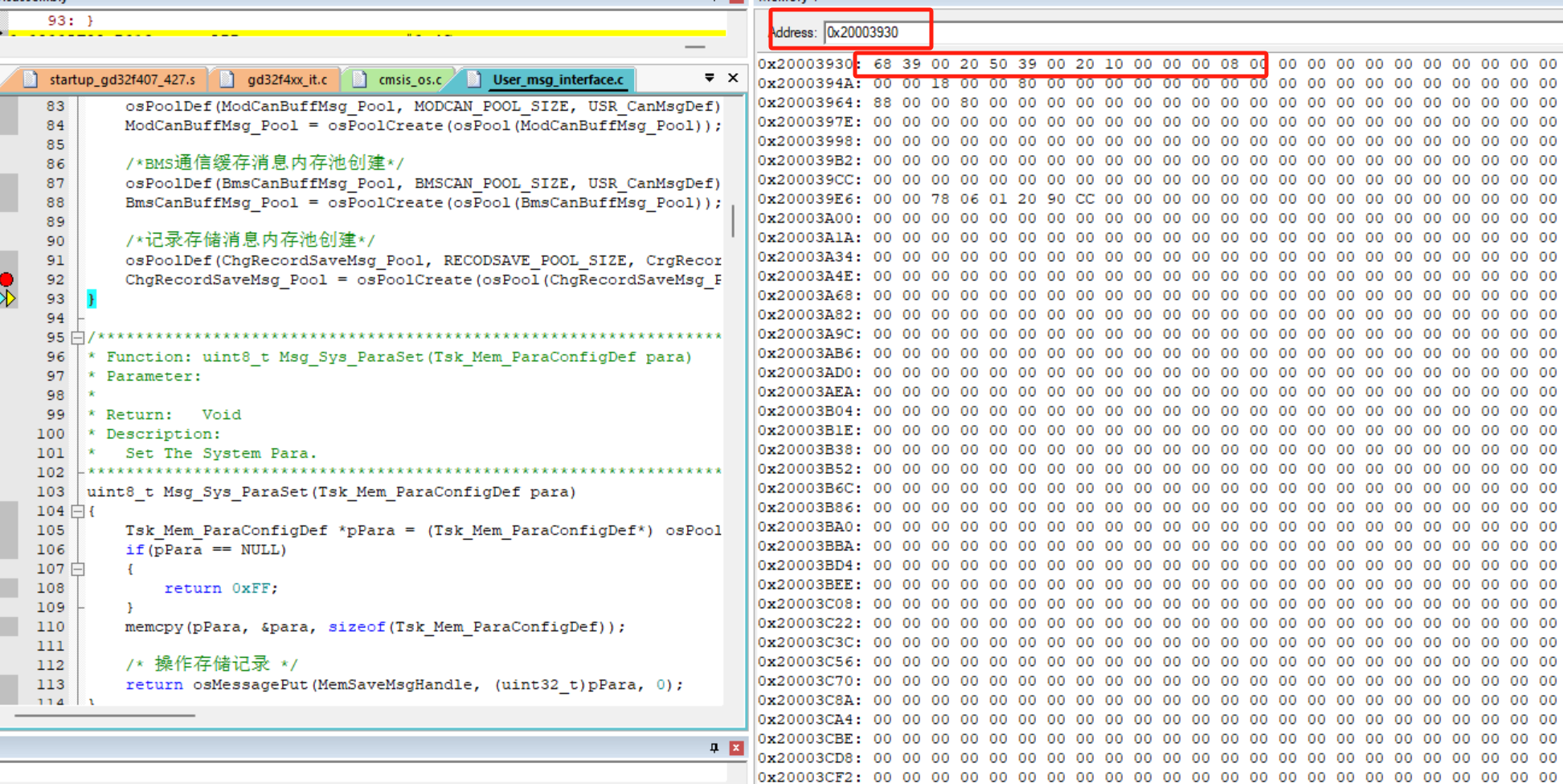

为了进一步确认我们的猜测，直接查看对应内存地址的数据。在内存池创建时，返回的内存池控制句柄地址为0x20003930。在内存查看窗口产看其数据如下：

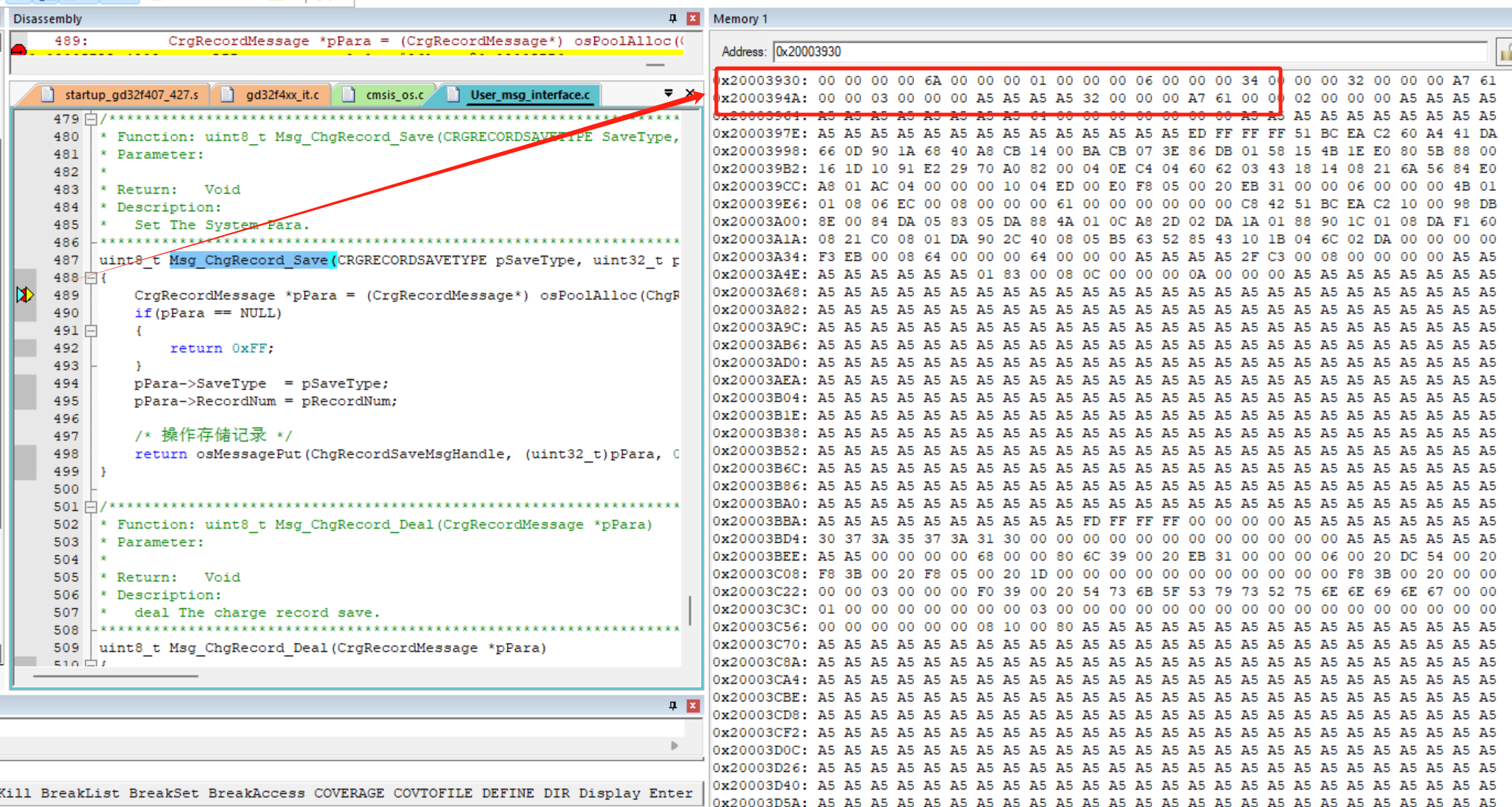

然后，让程序继续运行。在调用分配内存接口时，在分配内存前打上断点，该地址的数据已经被更新了，如下图所示：

然后，我们再根据我们的思路，往前查找，确定在哪个时候内存被更新的。

问题怀疑

1、怀疑堆栈内存分配不足，增加堆栈内存

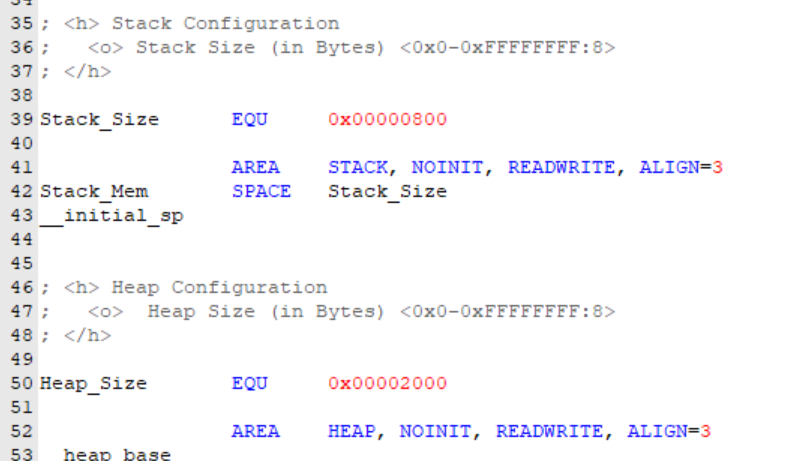

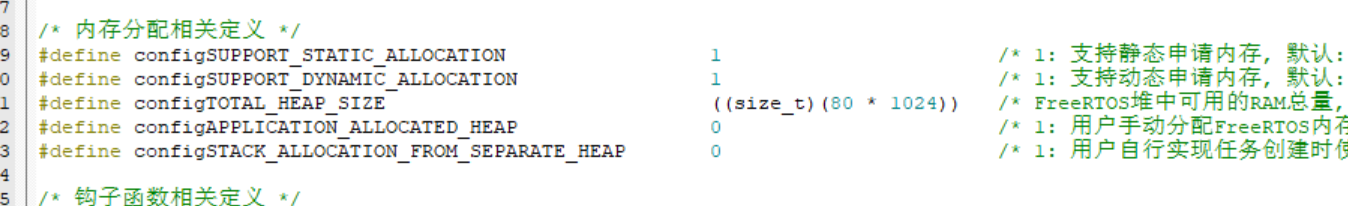

在启动文件startup_gd32f407_427.s中找到如下代码，将Stack_Size 字段和Heap_Size后面的数值都增大一倍。同时，将FreeRtos的内存分配也增大。再次测试。

bash 复制代码

Stack_Size      EQU     0x00000800

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp


; <h> Heap Configuration
;   <o>  Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>

Heap_Size       EQU     0x00002000

结果：无效

2、怀疑是消息队列创建时，空间设置不足，没有设置队列池的大小。

下面分别是消息队列创建，消息内存池创建调用的函数和参数。尝试对消息队列参数进行更改，把消息大小uint32_t更改为消息结构体大小。

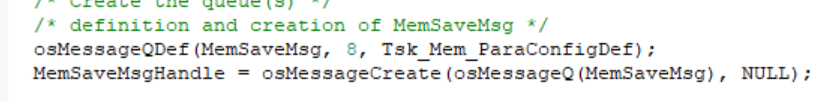

队列

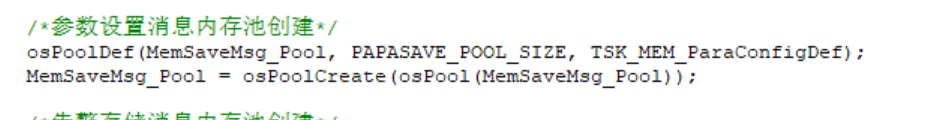

消息内存池

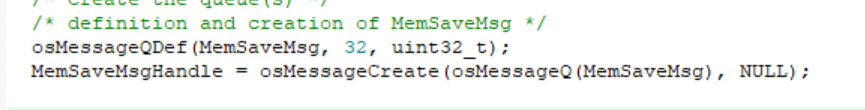

更改后：

更改后：消息内存池便不会被其他数据覆盖。这就说明在消息队列创建时(使用的时STM32CUBDE生成的代码，消息大小默认uint32_t，后面实际使用时未重新更新)

新的问题：

消息通道只能创建9个，多创建一个就会导致任务调度时，无法正常切换，卡在osDelay内部的while循环中，导致程序任务不能正常的调度。

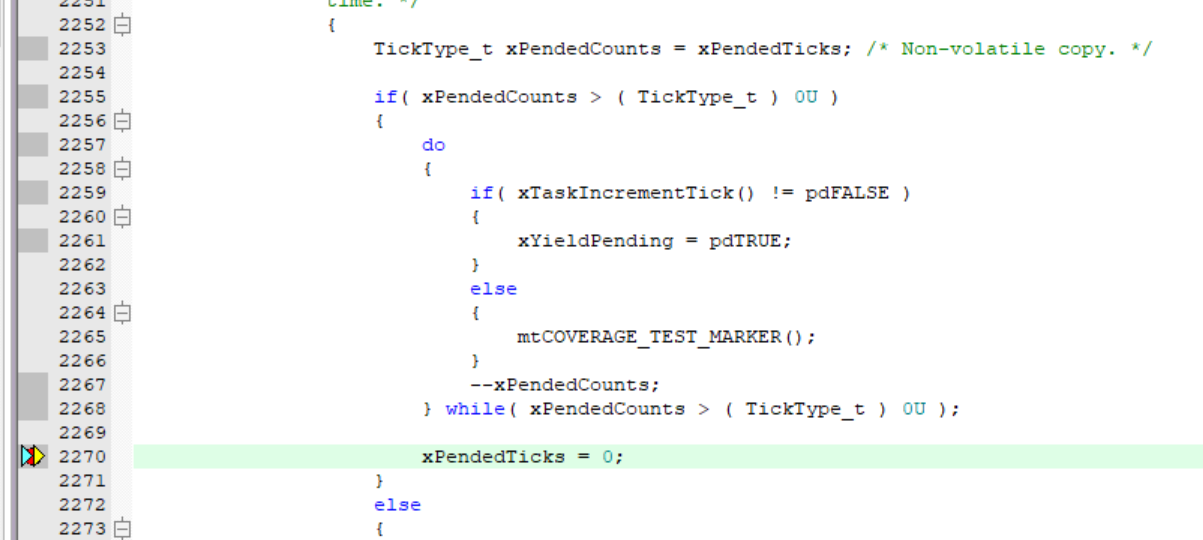

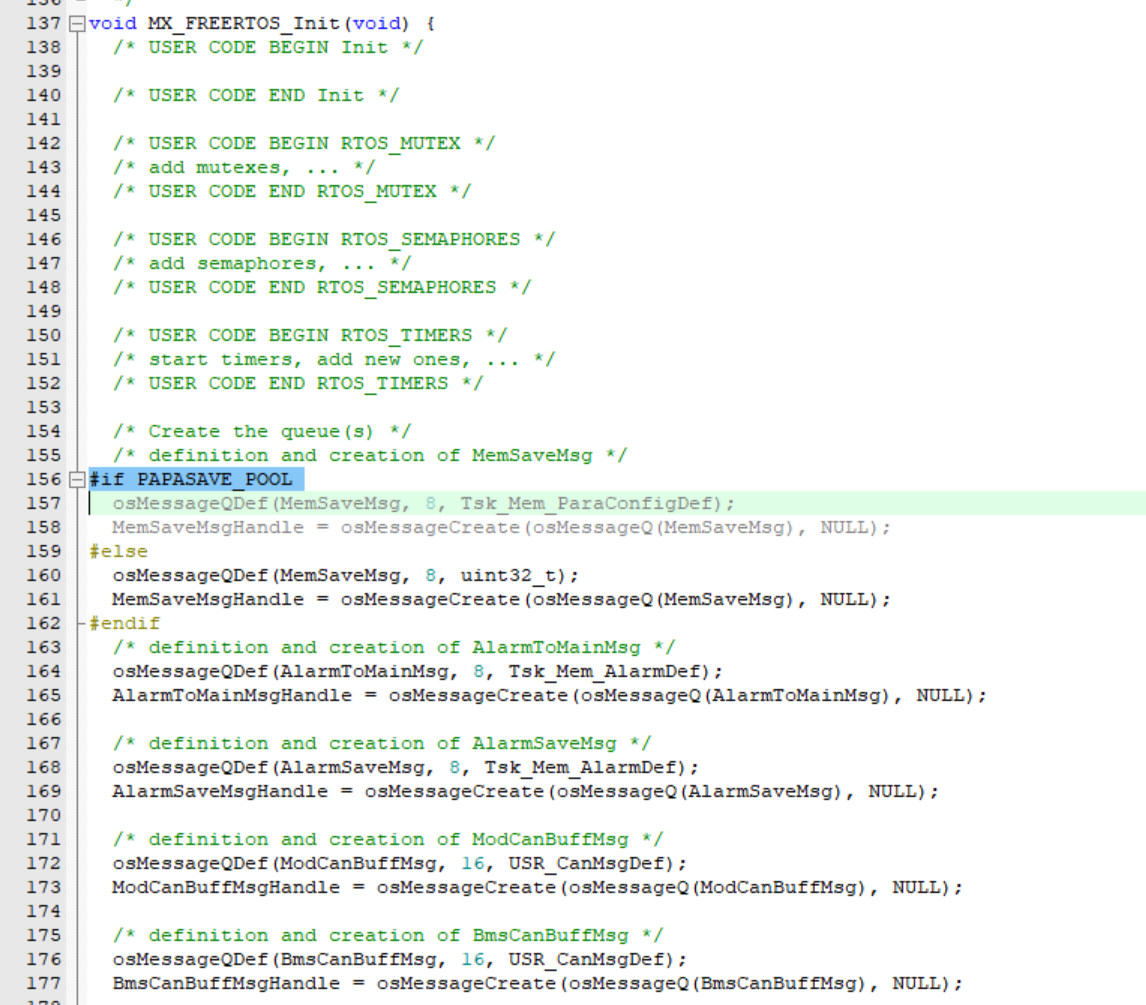

尝试更改初始化位置

原来的初始化：集中在main函数中，在调用系统调用之前，把消息相关的参数初始化完成，存储空间分配完成。

现在初始化更改：分散到各个任务中去，能够启动运行，但是一旦启动后，就卡死消息了。导致原因：暂时不详。

怀疑：

1、创建消息队列数量限制

更改为16试试：

结果：无效

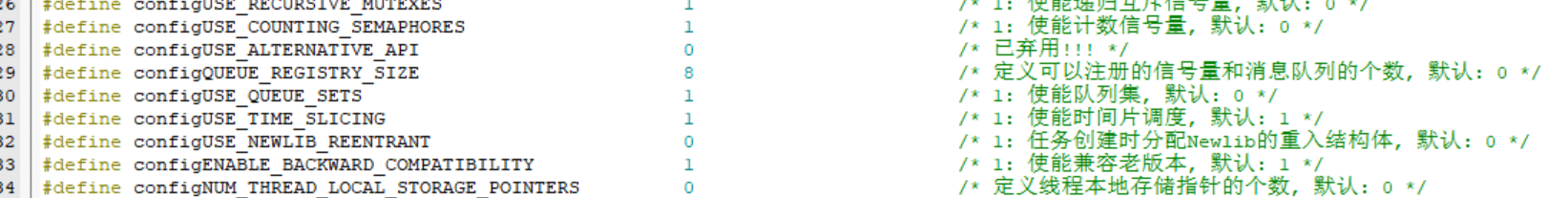

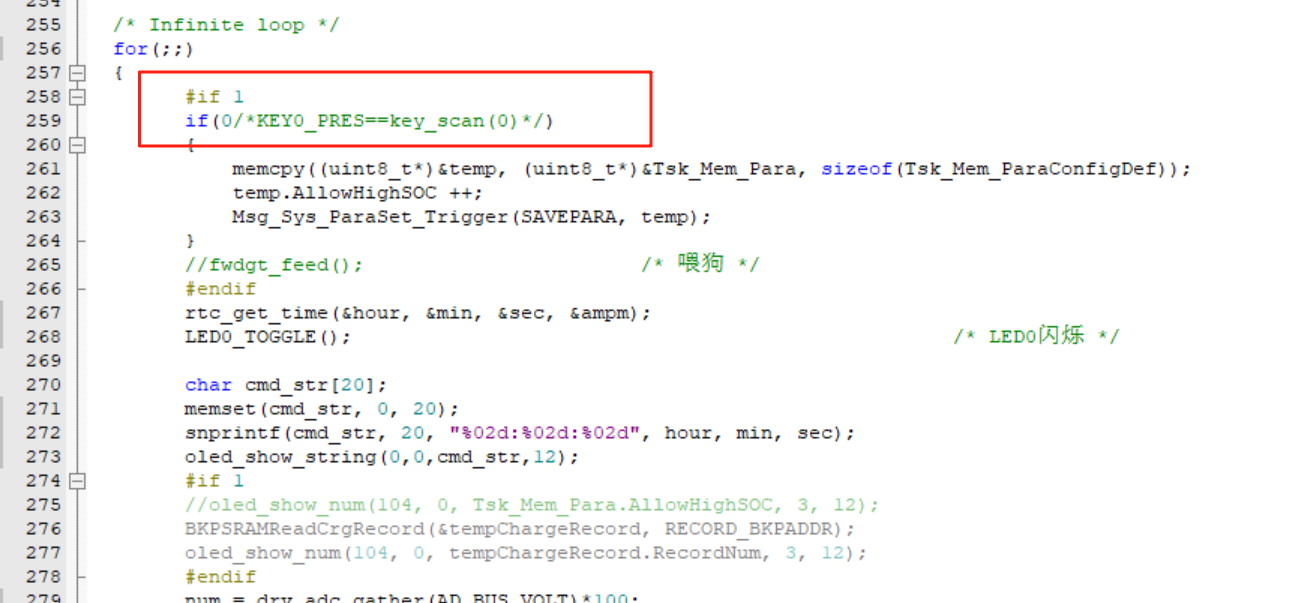

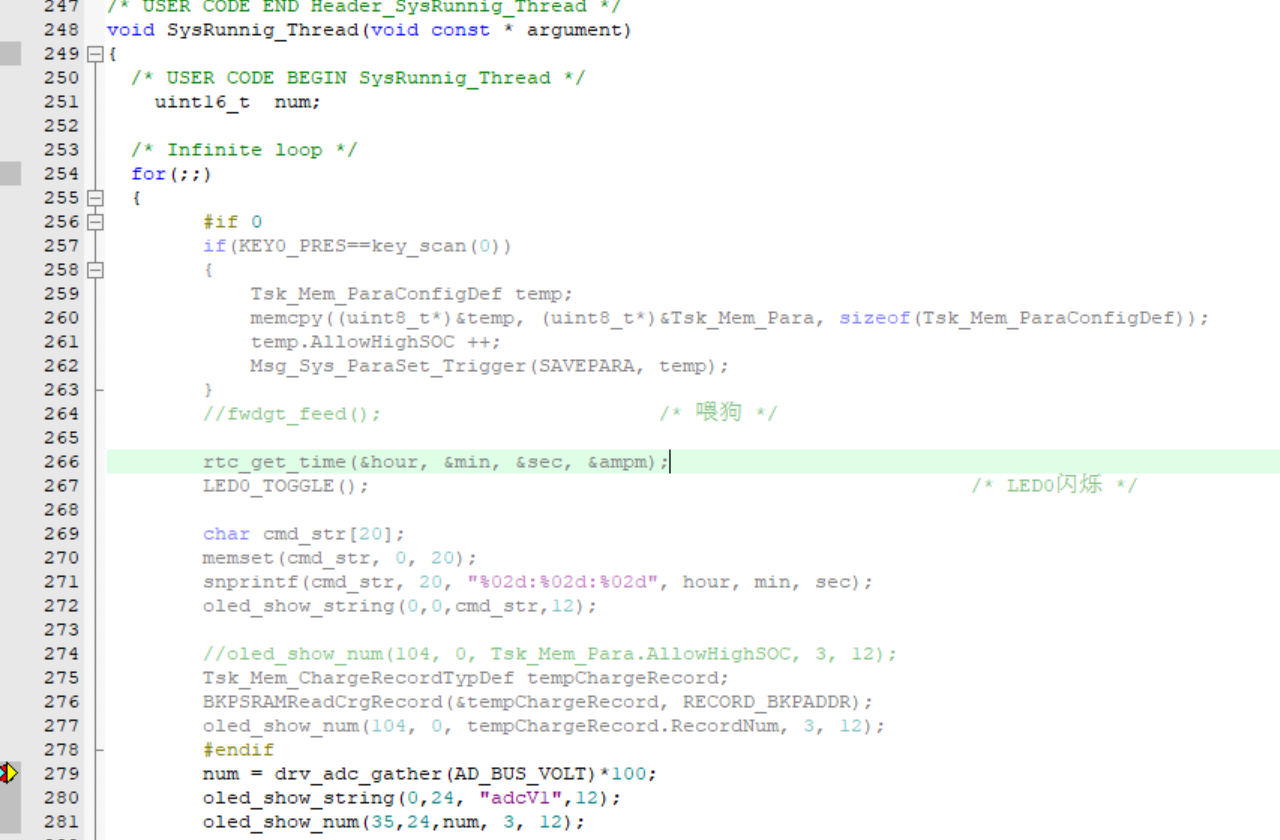

注释第一个任务中的部分代码：数据没有错乱了

初步怀疑是存储结构体？

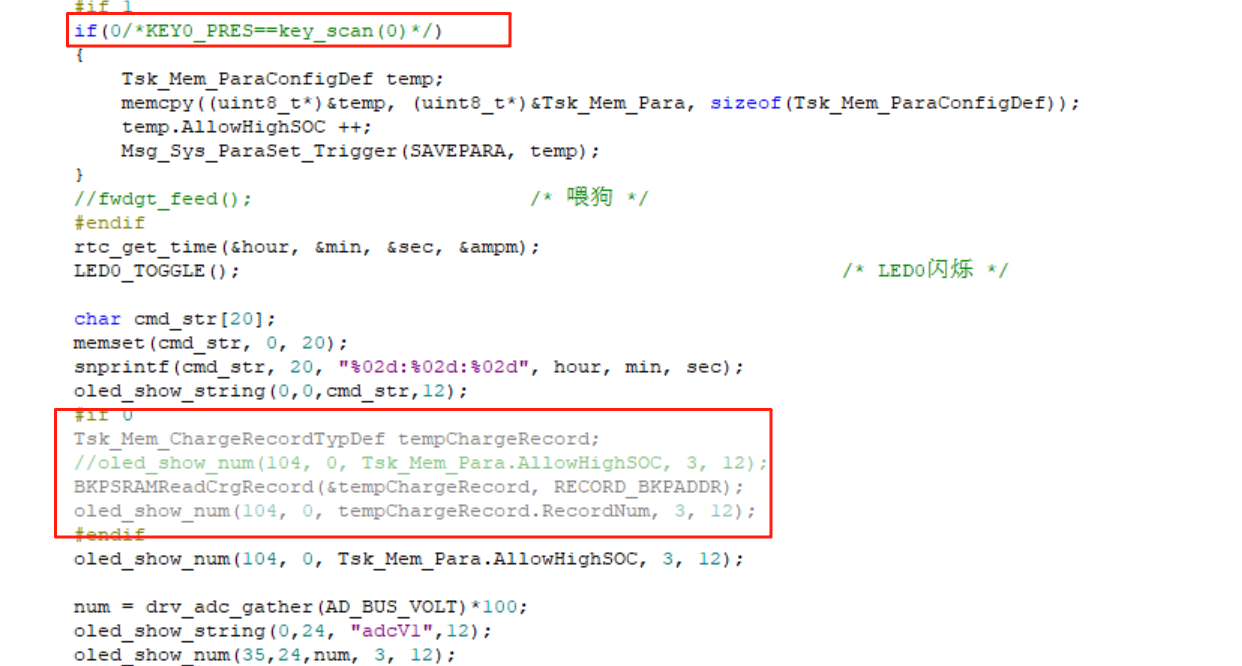

再次尝试：也能够正常，是按键扫描影响的？

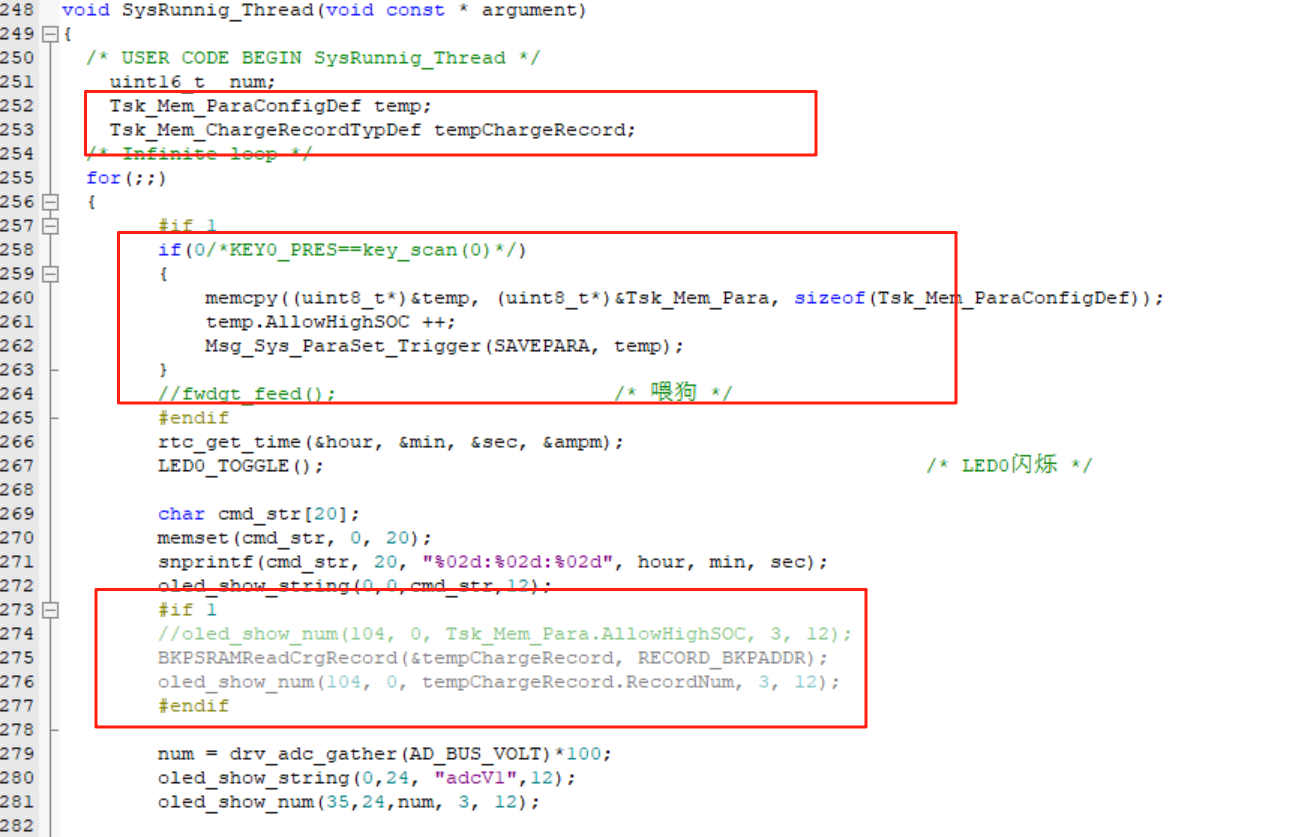

跟这两段都有关：

初步怀疑是结构体比较大，在while循环中定义临时变量导致，如果是在子函数中，退出会销毁。

定义在while循环前面还是一样有数据覆盖。怀疑是因为任务分配的内存过低。

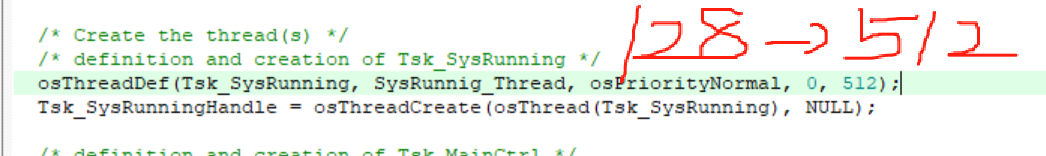

尝试增大任务的内存分配：

问题得到解决！！！

最终确认原因是由于：任务堆栈分配不足导致，但是，问题表现的原因实在是有点费劲，堆栈不足，不继续分配内存得了，为什么要一开始能跑，跑着跑着再挂掉。

然后总结上诉产生的心得问题：

怀疑是内存不足，导致osDelay延迟的ticks数据修改了，所以卡在while中时间比较久，经过排查，确实是数据比较大，但是还不确定是什么导致的数据突变。

但是，修改内存后，还是会出现卡顿现象。

消息队列暂时放到单独文件中创建：暂时不影响程序运行。

关于任务内存调试

可以使用下面两个函数

c 复制代码

		FreeHeapSizeE = xPortGetMinimumEverFreeHeapSize();
		HighWaterE = (int32_t)uxTaskGetStackHighWaterMark(NULL);

复制代码

例如：两个函数的返回值打印出来，比如分别为2200和2000。2200代表目前还有2200可以用，2000：代表程序的堆分配了最多后还剩下2000bytes可以用，我们就可以适当的减小这个数值，但是又不能全部减掉，适当的留一些，以备不时之需。而我们一开始分配时，也要先从大往小的方向适当调整堆的大小。

c 复制代码

xPortGetFreeHeapSize()
可以获取调用时堆中空闲内存的大小，以字节为单位。使用它可以优化堆的大小。需要注意，当使用heap_3时是不能调用这个函数的。

c 复制代码

xPortGetMinimumEverFreeHeapSize()

此函数返回FreeRTOS应用程序开始运行之后，曾经存在的最小的未被分配的存储空间的字节数。
需要注意xPortGetMinimumEverFreeHeapSize()只在使用heap_4或者heap_5时生效。

c 复制代码

uxTaskGetStackHighWaterMark()
printf(" 最小的栈空间大小： %d \r\n",
(int32_t)uxTaskGetStackHighWaterMark(NULL));
可以得出该任务自启动起来最小剩余栈空间大小。然后我们就可以计算出最大使用的大小，一般可以再乘以1.5-2倍左右作为最终分配的值。注意：返回的以字为单位，真实的bytes需要乘以4。

后记

经过长时间的验证，程序运行正常。新增任务和消息队列都无影响，所以综合考虑，可能在任务创建中和消息队列以及消息池的创建中，由于任务堆栈分配不足导致了程序运行异常，中间各种尝试导致的新问题可能都是与内存有关。

所以，排查此类问题应该先检查配置参数，尽量放大参数设置排除内存导致的各种干扰，然后再慢慢尝试减小内存分配(内存充足可忽略)。

# 一些小注意

1、对应芯片平台的堆和栈的空间分配要尽可能的大一些，有些时候整个Rtos进入假死状态（任务不响应，单片机也没有复位）很有可能就是堆空间不够了。

2、建议设计一个任务监视器的Task，Task主要任务有两个，一个是芯片板载级别看门狗喂狗，另一个任务就是监视其他任务执行状态，确保每个任务在最大的容忍时间内能够执行，没有执行就提示故障。

3、对于一些通信和显示的任务可以使用FreeRtos的时间组进行阻塞，中断发出事件通知通信Task执行，通信Task执行完数据处理后，给出通知到显示Task，同时用队列将数据传输过来。（这里后续可以直接用队列来直接通知）

4、对于通信，目前是串口的考虑开DMA来加快处理速度，目前没有DMA的话100ms定时传输时好的。但是更快的传输一段时间后就会出席那队列发送失败的情况。

5、一些后台的执行任务可以周期执行，将一些接受的事件组的延迟设置为0，没有事件就跳过，有事件就继续执行。
