HARMAN（哈曼国际）是三星电子旗下全球领先的连接技术公司，总部位于美国康涅狄格州斯坦福德，为汽车市场、消费市场和企业市场设计并研发智能网联产品和解决方案。HARMAN业务遍布美洲、欧洲和亚洲，在全球范围内拥有众多知名消费电子与汽车音频品牌，包括 Harman Kardon、JBL、AKG、Becker、Infinity、Mark Levinson、Revel、Lexicon 等。作为汽车行业 Tier 1 供应商，HARMAN 在车载信息娱乐系统（IVI）、车载音响、数字座舱、车联网及 ADAS 领域占据领先地位，与全球几乎所有主流汽车制造商保持着深度合作关系。
HARMAN EDI 需求
电子数据交换（EDI）作为信息交换方式，是与 HARMAN 所有供应商关系的基础。供应商应利用 EDI 接收和发送来自 HARMAN 的信息（如交付取消/计划释放）。没有与 HARMAN 现有 EDI 联系的供应商，必须根据与接收 HARMAN 工厂共同商定的时间表和程序建立 EDI 系统。
EDI 传输协议：AS2
AS2（Applicability Statement 2）是一种基于HTTP/HTTPS协议的安全、可靠的EDI文件传输标准，由IETF制定，广泛用于企业间实时点对点B2B数据交换。
核心特点：
- 传输层使用HTTP(S)，端口通常为80或443，便于穿越防火墙；
- 支持数据加密（S/MIME），提供数字签名，确保机密性、完整性和不可否认性；
- 内置同步MDN（Message Disposition Notification）回执机制，支持同步或异步回执，可实现传输结果实时确认；
- 文件压缩功能，减少传输体积；
- 支持重传、断点续传（部分实现）；
- 高度安全可靠，满足大多数行业（如零售、汽车、制造业）的合规要求。
在HARMAN EDI项目中，AS2是HARMAN与众多OEM（如通用、福特、Stellantis、大众等）及供应商交换830交付预测计划及856发货通知等报文时的主流传输协议，具有部署简单、监控方便、可追溯性强的优势。
EDI 报文标准：EDIFACT或ANSI X12
HARMAN支持EDIFACT以及ANSI X12两种国际EDI报文标准，供应商可与其沟通，选择其中一种作为企业间数据传输的格式依据即可。
EDI 单据类型
HARMAN 对接下游供应商的EDI项目中，主要涉及到以下业务单据的传输：
- EDI 830 交付预测，HARMAN 发给供应商
- EDI 830R 交付预测确认，供应商回复给HARMAN
- EDI 856 发货通知，HARMAN 发给供应商
基于知行之桥实现HARMAN EDI 对接需求
部署EDI系统须知
准备具有固定公网IP的服务器，及域名。将域名与公网IP地址关联起来，以便通过域名访问与该IP地址相关联的EDI 服务。知行之桥EDI系统将会部署在企业的本地服务器上。
搭建EDI工作流

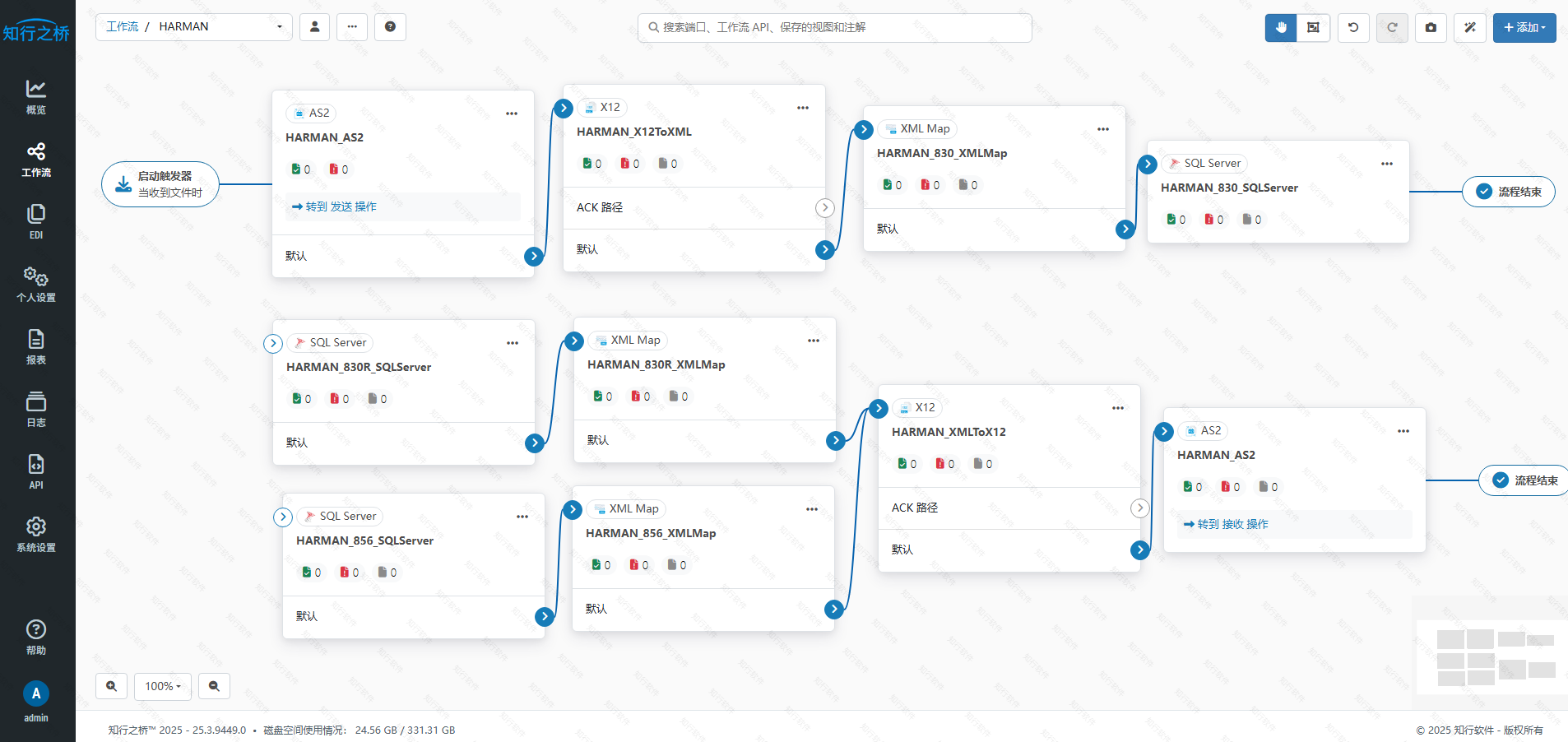

完成以上准备工作后，即可在知行之桥 EDI 系统中搭建对应的工作流，下面展示了基于此系统与 HARMAN 对接的典型工作流示例，并通过 SQL Server 实现与 ERP 系统的无缝集成：
此示例方案中，共使用9个端口（AS2端口的发送和接收计为1个端口），企业可根据端口数量选择合适的知行之桥版本。
在知行之桥EDI系统中，实现与HARMAN的EDI 对接，只需在可视化界面中搭建如上的工作流，通过不同的功能端口实现与HARMAN的AS2通信、EDI报文格式转换以及系统集成，各端口之间通过蓝色的连接线相连，箭头所指的方向即为数据流向。
场景一：自动接收并处理HARMAN发来的文件

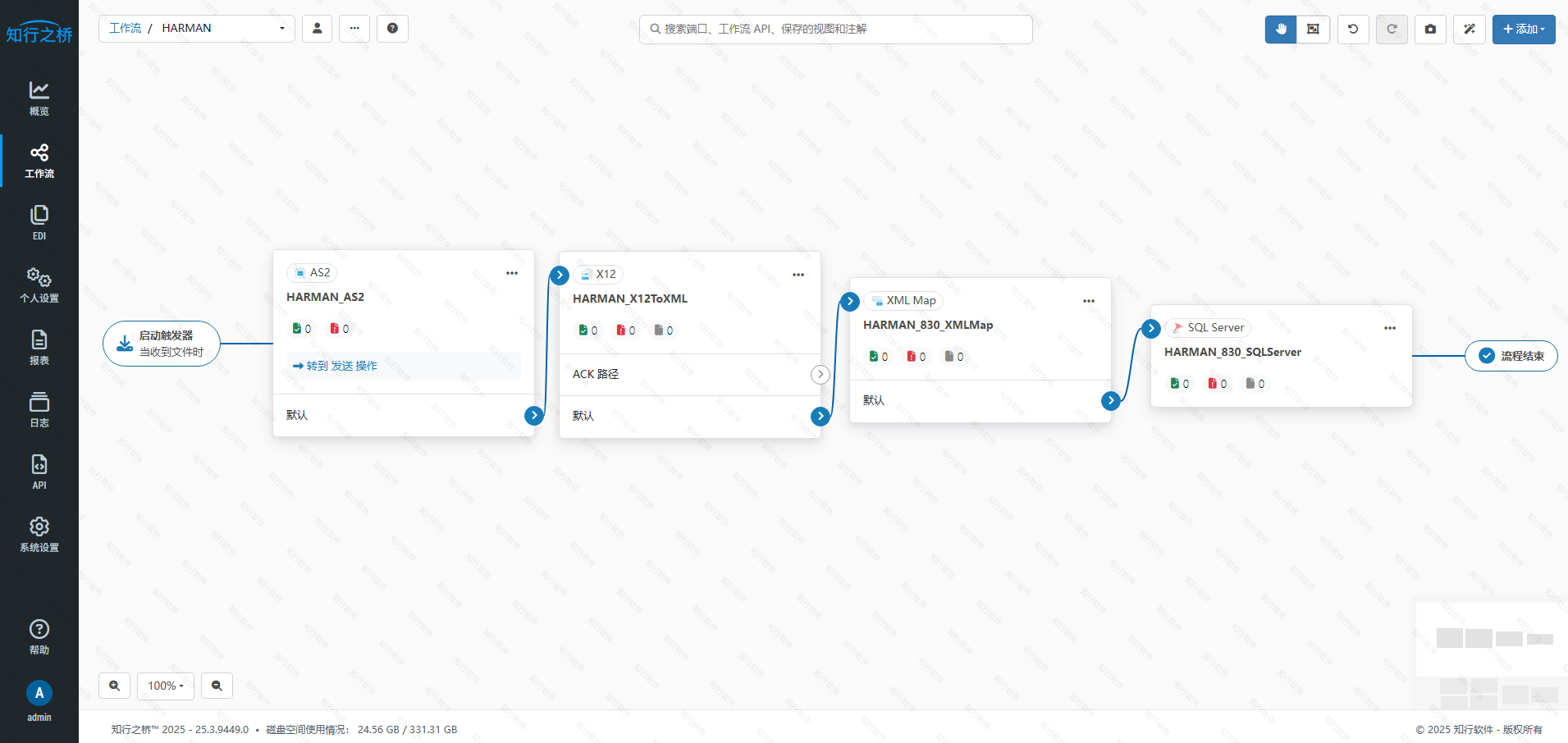

通过知行之桥EDI系统接收HARMAN发来的EDI 830 交付预测，解析并将数据存放进指定的中间数据库表中，以下便是实现此功能的工作区：
工作流解读与业务价值：
1.AS2端口：自动、安全地从VAN供应商处接收加密的EDI 830 交付预测报文，并回执MDN确认。
2.X12端口：将接收到的EDI报文从标准X12格式解析为结构化的XML数据，并进行数据验证。
3.XML Map端口：将解析后的XML数据，按照您预定义的规则，映射并生成可供您业务系统直接使用的数据格式（如JSON、数据库表记录等）。
4.SQLSever端口：将最终处理好的订单数据自动写入您指定的中间数据库表。您的ERP系统即可直接查询并使用这些数据，彻底告别手动录入，实现订单处理零错误、分钟级响应。
场景二：自动发送文件给HARMAN

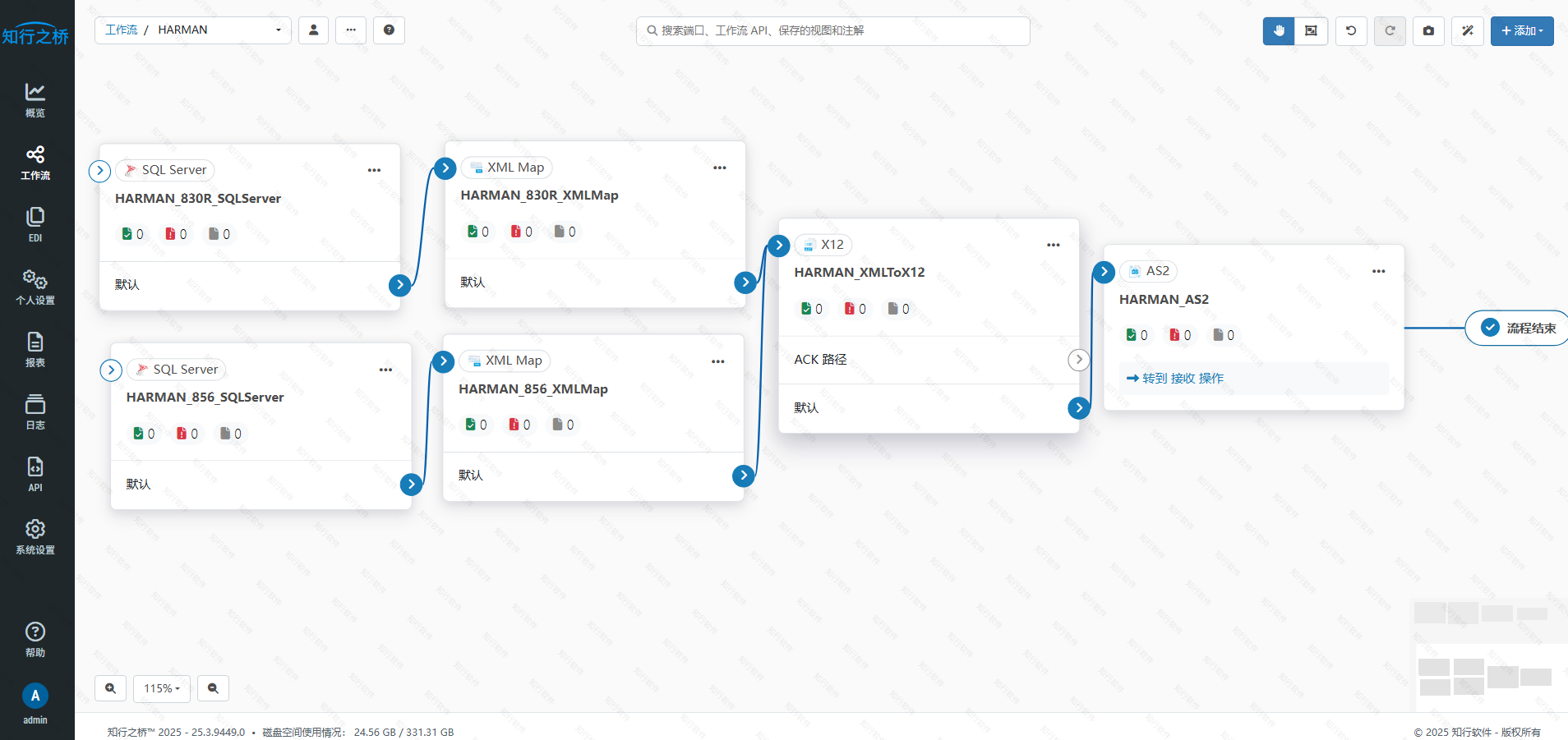

反向流程中，内部系统生成的业务数据（发票信息）也需要映射并封装为符合HARMAN标准的 X12 报文（830R、856）。以下工作流实现了从业务数据到标准报文的自动转换与发送：
工作流解读与业务价值：
1.SQLSever端口：实时或定时从您的中间数据库表中，获取由ERP系统生成的发货单、发票等业务数据。
2.XML Map端口：将您的内部数据格式，精准映射为符合 HARMAN 严格规范的X12报文（830R交付预测确认，856发货通知）。
3.X12端口：将XML数据生成为标准的X12 EDI报文。
4.AS2端口：对报文进行数字签名与加密，并安全发送给VAN供应商，同时获取传输回执。
HARMAN EDI测试流程
1.AS2连接测试
交易双方需要互换AS2连接信息，搭建AS2连接通道，并传输测试文件以完成连通性测试，确保交易双方能够顺利接收对方发来的文件。
2.EDI 830接收测试
连通性确认后，HARMAN 将通过 AS2 通道发送一份 测试 DELFOR 报文。供应商需在内部系统中验证文件解析是否正确，确保字段映射、语法及结构符合业务要求。
3.EDI 830R 与 EDI 856 发送测试
供应商需要基于HARMAN发来的EDI 830报文回复 EDI 830R以及EDI 856。并通过知行之桥 EDI 系统发出报文，HARMAN将会验证消息结构、逻辑及业务匹配性。
注意：需要在知行之桥EDI系统的X12端口配置正确的发送方/接收方ID以及发送方/接收方ID限定符信息，以确保双方系统识别一致。
注意事项
有关 EDI 830和EDI 830R
HARMAN的EDI需求中，需要根据830的内容回复830R。供应商可以根据实际需求选择适合的830R生成方案，如果确认对所有830都是全部接受，不会更改数量和交期，则可以使用830文件直接生成830R，自动回复。
EDI报文的规范版本号
在测试过程中，我们的EDI顾问发现，收到HARMAN的830预测订单，报文版本是04010，和最初提供的规范版本02040不一样，出现这种规范不一致的情况可能会导致部分字段的含义出现差异，需要邮件与HARMAN进行确认，最终在本次案例中，HARMAN回复以测试报文使用的版本号为准。
