LP3610S开关电源45V同步整流芯片17W (5V 3400MA) 典型应用电路

LP3610S是一款高性能的非隔离交直流转换电源管理芯片,主打低功耗、高集成度,主要面向小功率 AC-DC 电源适配器、家电控制板、智能照明驱动等场景。

以下是其具体应用领域及方案特点:

智能家电控制板

应用场景:空调遥控器、小家电(如电饭煲、空气炸锅)的辅助供电模块、智能插座的控制电路。

适配原因:芯片支持宽电压输入(85~265VAC),可覆盖全球市电标准;待机功耗<75mW,满足家电能效标准;集成高压启动和恒流恒压控制,无需额外外围元件,能缩小控制板体积。

LED 照明驱动

应用场景:球泡灯、筒灯、面板灯的非隔离驱动电源,以及智能灯带的供电模块。

适配原因:内置高精度恒流控制,输出电流精度可达 ±5%,保证 LED 亮度稳定;支持无电解电容设计,可实现灯具长寿命;工作频率固定在 65kHz,电磁干扰(EMI)易通过认证,降低灯具 EMC 整改成本。

小功率电源适配器 / 充电器

应用场景:5V/1A、5V/2A 规格的手机充电器、蓝牙音箱适配器、智能家居传感器供电电源。

适配原因:集成过温、过流、过压保护功能,提升适配器安全性;外围电路元件少,BOM 成本低;支持断续模式(DCM)工作,轻载效率高,符合六级能效标准。

智能家居低功耗模块

应用场景:温湿度传感器、智能门锁、无线网关的供电单元。

适配原因:低待机功耗可减少设备长期通电的能耗;芯片封装为 SOP-7,贴片式设计适合小型化 PCB 布局;启动时间短,可快速响应设备唤醒指令。

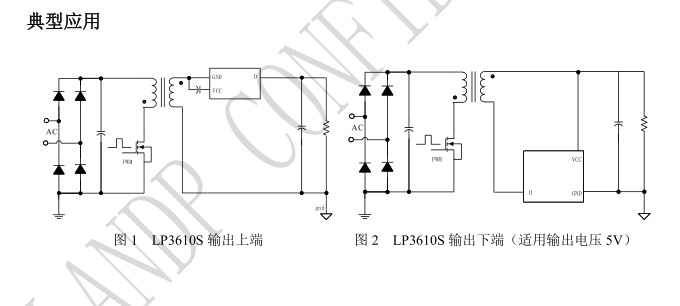

LP3610S 典型应用:

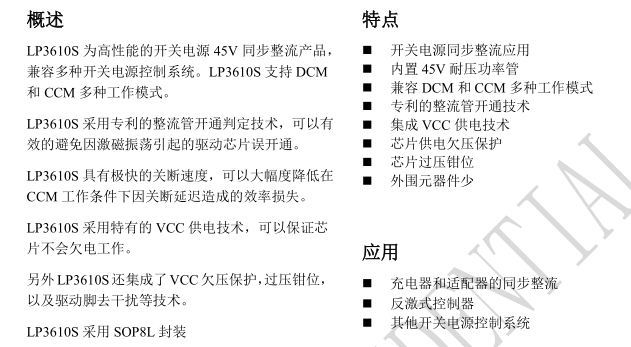

LP3610S特点:

开关电源同步整流应用

内置 45V 耐压功率管

兼容 DCM 和 CCM 多种工作模式

专利的整流管开通技术

集成 VCC 供电技术

芯片供电欠压保护

芯片过压钳位

外围元器件少

封装管脚:

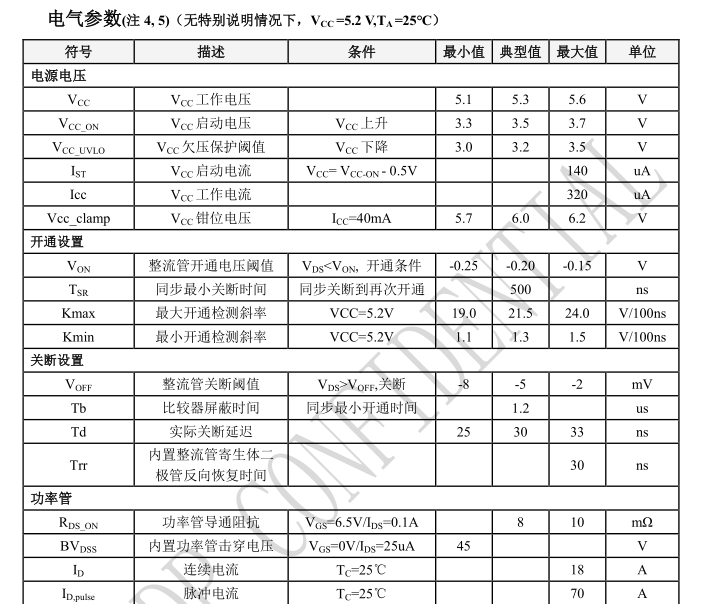

电气参数:

LP3610S 的PCB 设计注意事项:

在设计LP3610SPCB时,需要遵循以下指南:

1)主功率回路走线要短粗

2)自供电时,VCC的爱路电容需要紧靠芯片VCC

管脚和 GND管脚。

3)放输出下端,VCC接输出电压正端供电时,

YCC 和GND要尽量靠近输出电容的两端

4增加D引脚的铺铜面积以提高芯片散热。
