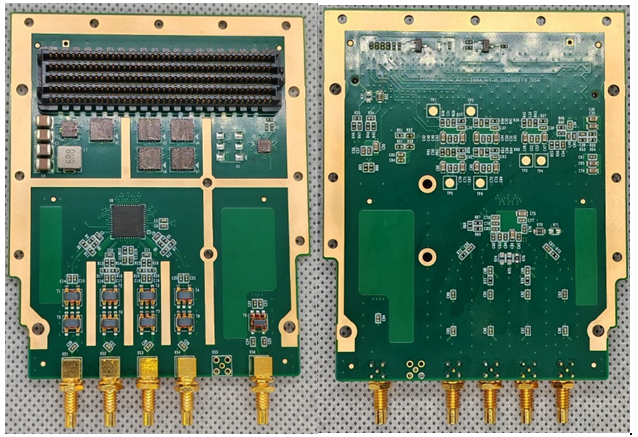

该子卡为100% 全国产化基于FMC标准设计，实现4路16bit/125MSPS ADC采集功能，遵循 VITA 57 标准，子卡可以直接与符合FMC规范的 FPGA 载板连接使用。子卡 ADC 器件支持多款国产AD9653芯片，用户可以通过 FMC 接口配置芯片工作状态。

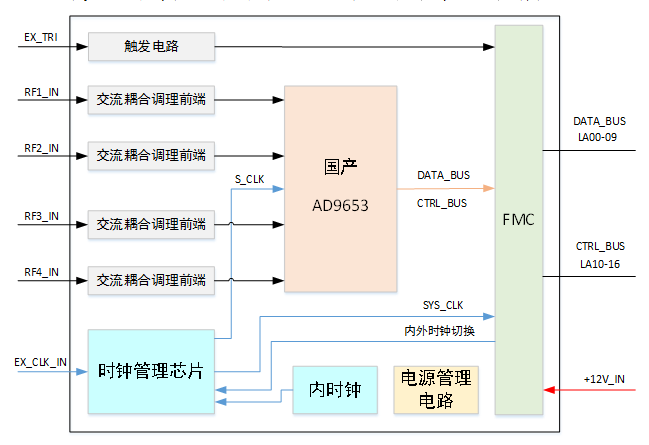

该板卡ADC采集通道的实测采集指标信噪比（SNR）和无杂散动态范围（SFDR）可对标进口AD9653，可实现优异的采集性能。原理框图如下图所示：
性能指标：
| 板卡功能 | 参数内容 | 参数指标 | |
|---|---|---|---|
| ADC | 芯片型号 | 国产AD9653 | |
| ADC | 采集通道数 | 4路ADC采集通道 | |
| ADC | 采样率 | 125MSPS | |
| ADC | 采集精度 | 16bit | |
| ADC | 数字接口 | DDR LVDS | |
| ADC | 模拟接口 | 交流耦合 | |
| ADC | 模拟输入 | 2.0Vpp-2.6Vpp可配置 | |
| ADC | 模拟采集指标 | 见第5 节实测指标介绍 | |
| DAC | 无 | 无 | |
| 时钟 | 时钟管理芯片 | ||
| 时钟 | 板载晶振 | 20-125MHz高精度晶振 | |
| 时钟 | 外输入时钟 | 1路20-125MHz高精度时钟源 | |
| 外触发 | 路数 | 1路输入 | |
| 外触发 | 电平 | 兼容1.8V/2.5V/3.3V LVTTL电平 | |
| 连机器类型 | FMC-HPC | ASP-134488-01 | |
| 连机器类型 | 前面板 | 6路SSMC | |
| 板卡标准 | FMC ANSI/VITA 57.1 - 2008 | ||
| 板卡尺寸 | 84mm*69mm | ||
| 板卡重量 | 含散热片 | ||
| 板卡供电 | +12V@1A | ||
| 板卡功耗 | 6W | ||
| 工作温度 | Industrial -40°C到+85°C | ||
| 支持母板 | Xilinx board | V6、V7、KU、VU、 ZYNQ、ZU 开发板 | |
| 支持母板 | 其他符合FMC引脚信号定义规范的FPGA载板 |
软件内容
提供Vivado及国产开发版本的数&控驱动程序。
板卡应用
板卡配置FPGA母板用于模拟信号、无线电、光电、雷达的采集场景。
板卡实测记录

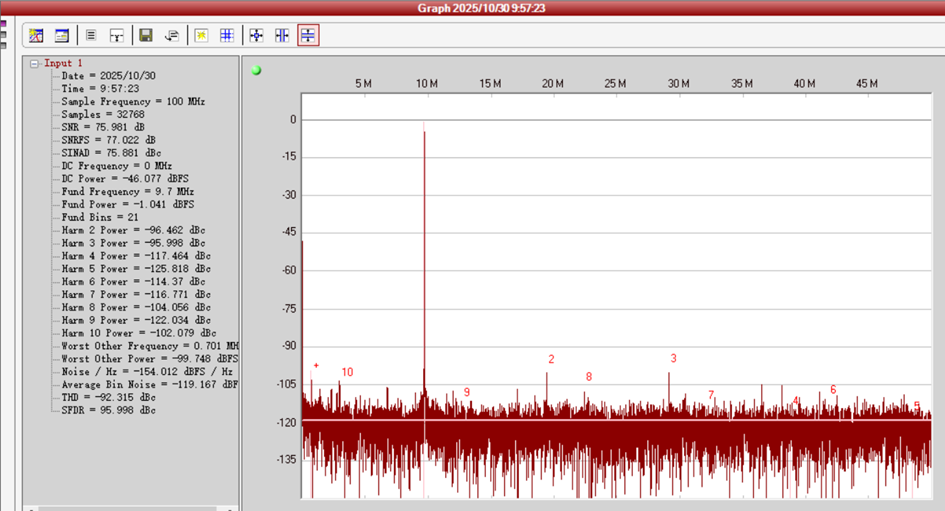

板卡ADC采集指标SNR和SFDR实测记录如下表所示：
|----------------|-------------|------------|---------------|------------|-----------|
| 测试条件：SMA100A、-1dBFS、点频LC滤波器、32768样点,采样率100MSPS ||||||
| | | 2.0VPP | 手册标称值 | 2.6VPP | 手册标称值 |
| SNR (dBFS) | 9.7MHz | 77 | 78 | 78.8 | 80 |
| SNR (dBFS) | 15.1MHz | 77.1 | 77.8 | 79 | 79.4 |
| SNR (dBFS) | 70.1MHz | 75.2 | 75.5 76.5 | 76.2 | 77.5 |
| SFDR (dBc) | 9.7MHz | 95.9 | 96 | 90.1 | 94 |
| SFDR (dBc) | 15.1MHz | 98.8 | 93 | 96.5 | 94 |
| SFDR (dBc) | 70.1MHz | 86.5 | 89 78 | 80.7 | 82 |
