OpenBMC 中 IPMI 协议全解析：架构、组件与实战应用

IPMI（Intelligent Platform Management Interface，智能平台管理接口）是服务器硬件管理的核心标准化协议，为 OpenBMC 系统提供了跨厂商、跨平台的硬件监控与控制能力。它独立于操作系统，即使服务器处于关机或故障状态，也能通过专用通路实现硬件状态查询、故障告警、远程控制等功能，是保障服务器稳定性和可管理性的关键技术。本文基于 OpenBMC 生态的 IPMI 实现，从核心组件、通信通路、功能模块和定制化支持四个维度，拆解其底层逻辑与实战价值，适用于嵌入式开发者和 BMC 系统维护人员。

一、OpenBMC 中 IPMI 的核心组件生态

OpenBMC 中的 IPMI 功能通过一系列模块化的软件包协同实现，各组件分工明确、通过 DBus 总线通信，形成了灵活可扩展的架构。核心组件及作用如下：

核心组件	核心作用
phosphor-ipmi-host	核心组件，负责实现标准 IPMI 命令的解析与执行，是 IPMI 功能的 "命令处理中心"
phosphor-ipmi-config	提供 IPMI 相关配置管理能力，通过 JSON 配置文件抽象可配置项，支持无需修改代码即可调整功能参数
phosphor-ipmi-kcs	实现 KCS（Keyboard Controller Style）通信通路，负责主机与 BMC 之间的底层数据传输
phosphor-ipmi-ipmb	实现 IPMB（Intelligent Platform Management Bus）协议，基于 I2C 总线实现分布式硬件管理
phosphor-ipmi-net	提供网络通路支持，实现基于网络的 IPMI 命令传输、SOL（Serial Over LAN）等功能，包含会话管理、命令白名单等机制
phosphor-ipmi-fru	负责 FRU（Field Replaceable Unit）设备的读写操作，支持通过配置文件定义 FRU 信息的存储与访问规则
OEM 定制组件	针对非标准 IPMI 命令和特殊硬件场景的扩展模块，支持定制化命令实现和虚拟 FRU 管理

这些组件遵循 "通路层 - 核心层 - 配置层 - 扩展层" 的分层架构，通路层负责数据传输，核心层处理命令逻辑，配置层提供灵活适配能力，扩展层满足个性化需求，确保 IPMI 功能的通用性和扩展性。

二、IPMI 三大通信通路：实现多场景数据传输

OpenBMC 中的 IPMI 支持三种核心通信通路，分别适配不同的硬件连接场景，确保在各种环境下都能稳定传输命令和数据。

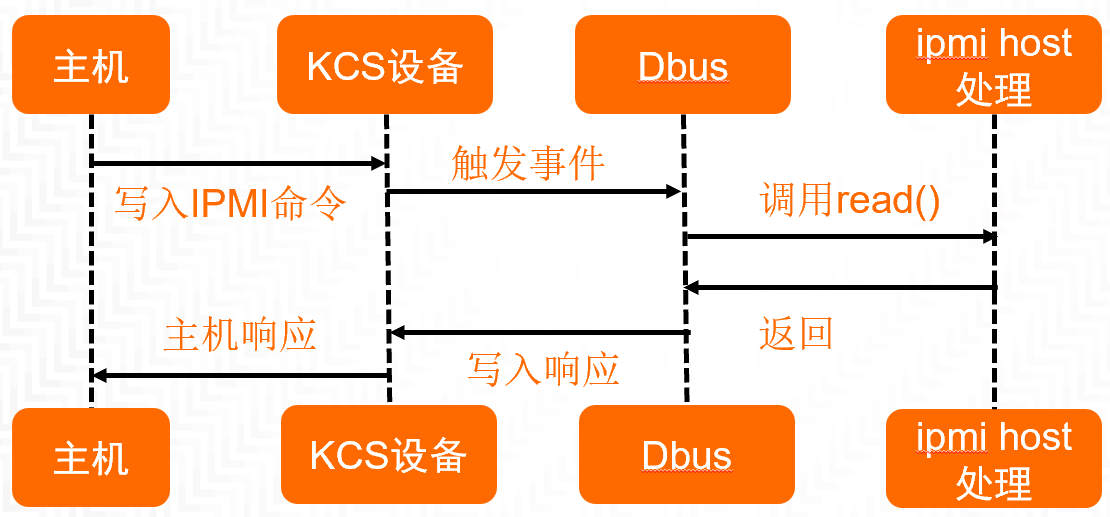

1. KCS 通路：主机与 BMC 的本地直连通道

KCS 是 IPMI 规范定义的本地通信协议，物理链路基于 LPC（Low Pin Count）或 ESPI 总线，是主机与 BMC 之间最常用的本地通信方式。

核心特点：通信延迟低、可靠性高，适用于主机操作系统运行时或启动阶段的 IPMI 命令交互；
实现逻辑 ：
1. 底层通过 DTS（Device Tree Source）文件配置 KCS 设备的 IO 地址和状态（如启用 kcs1/kcs2/kcs3 等多个通道）；
2. 通过软件包配置文件启用指定 KCS 通道，系统启动后会在 /dev/ 目录下生成对应的设备节点（如 /dev/ipmi-kcs3）；
3. 主机通过写入 KCS 设备节点发送 IPMI 命令，触发 BMC 端的事件循环；
4. BMC 端解析命令后，通过 DBus 调用 phosphor-ipmi-host 处理逻辑，最终将响应结果写入设备节点，返回给主机。

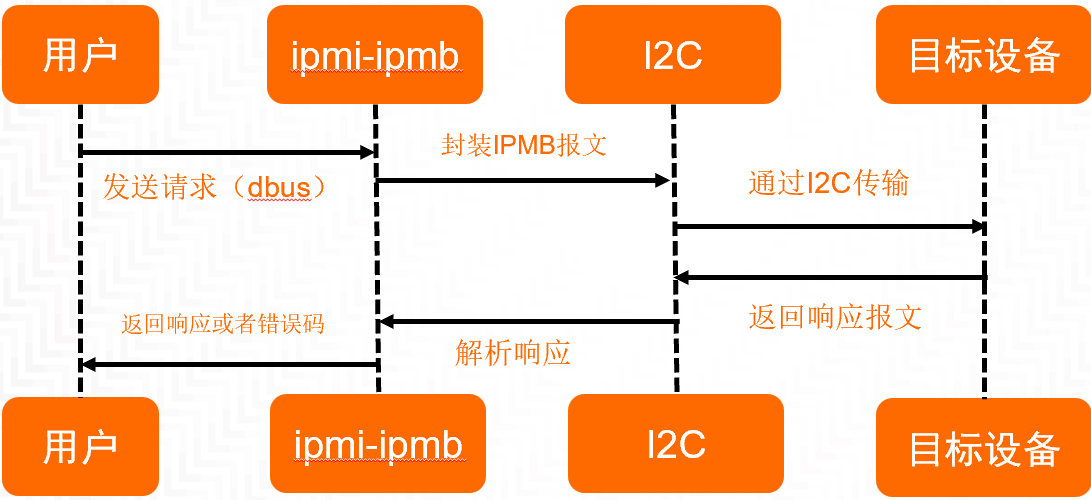

2. IPMB 通路：分布式硬件的协同管理通道

IPMB 协议基于 I2C 总线实现，主要用于 BMC 与其他硬件模块（如传感器、电源模块）之间的分布式通信，支持多设备协同管理。

核心特点：基于成熟的 I2C 总线，布线简单、成本低，适用于机箱内多个硬件模块的通信；
实现逻辑 ：
1. 用户通过 DBus 向 phosphor-ipmi-ipmb 发送请求，包含目标设备地址、命令内容等信息；
2. 组件将请求封装为标准 IPMB 报文，通过 I2C 总线传输到目标设备；
3. 目标设备处理后返回响应报文，由 phosphor-ipmi-ipmb 解析后通过 DBus 反馈给请求方，若传输失败则返回对应的错误码。

3. 网络通路：远程管理的核心通道

网络通路通过以太网实现 IPMI 命令的远程传输，是远程服务器管理的核心方式，支持 SOL、远程开关机等关键功能。

核心特点：支持跨网络远程访问，适配数据中心批量服务器管理场景；
核心能力 ：
1. 会话管理：支持 IPMI 会话的建立、维护与销毁，确保通信安全性；
2. SOL 功能：实现串口数据的网络传输，可远程访问服务器串口控制台；
3. 命令管控：提供命令白名单机制，仅允许执行授权的 IPMI 命令，提升系统安全性；
4. 数据转换：将 DBus 上的硬件状态数据转换为 IPMI 标准格式，支持远程查询。

三、核心功能模块实战解析

1. 灵活配置：phosphor-ipmi-config 的核心价值

phosphor-ipmi-config 的核心作用是将 IPMI 功能的可配置项抽象为 JSON 文件，避免硬编码带来的适配成本。

核心优势：适配不同硬件平台时，无需修改核心代码，仅需调整配置文件即可实现功能参数变更；
应用场景：例如调整 FRU 信息的显示顺序、配置 IPMI 命令的权限控制规则、定义网络通路的会话超时时间等；
实现方式 ：通过软件包扩展机制（如 .bbappend 文件），在 BMC 定制阶段更新配置文件，实现快速替换和适配。

2. FRU 管理：硬件资产的标准化管理

FRU 是服务器中的可更换硬件单元（如主板、电源、硬盘），phosphor-ipmi-fru 和 OEM 定制组件共同实现 FRU 信息的标准化管理。

（1）物理 FRU 管理

phosphor-ipmi-fru 支持对带 EEPROM 的物理 FRU 设备进行读写操作：

通过配置文件定义 FRU 信息的存储路径（如 /sys/bus/i2c/devices/4-0050/eeprom）；
支持按 IPMI 规范读取 FRU 的制造商、序列号、部件号等核心信息，也可通过 IPMI 命令写入 FRU 数据；
配置文件中可定义 FRU 对应的实体 ID（Entity ID）和实体实例（Entity Instance），确保符合 IPMI 规范。

（2）虚拟 FRU 管理

针对无 EEPROM 的硬件设备（如部分电源模块），通过 OEM 定制组件实现虚拟 FRU 功能：

基于硬件管理服务（如电源管理服务）获取设备信息，模拟 FRU 数据；
通过 YAML 配置文件定义虚拟 FRU 的属性映射规则（如将电源模块的型号、序列号映射为 FRU 标准字段）；
虚拟 FRU 与物理 FRU 对外提供统一的 IPMI 访问接口，上层系统无需区分虚实，简化开发逻辑。

3. 命令处理：标准与定制的双重支持

IPMI 命令分为标准命令和定制命令，OpenBMC 通过双层架构实现全面支持：

标准命令处理 ：phosphor-ipmi-host 实现 IPMI 规范定义的标准命令，涵盖硬件状态查询、传感器数据读取、远程控制等基础功能，同时支持逐步完善未实现的标准命令；
定制命令处理：通过 OEM 定制组件实现非标准 IPMI 命令，适配特殊硬件功能或业务需求；
命令扩展逻辑：新增定制命令时，无需修改核心组件代码，仅需在定制组件中实现命令解析和处理逻辑，并通过 DBus 与核心组件联动，确保架构解耦。

四、OEM 定制支持：适配特殊硬件与业务需求

OpenBMC 的 IPMI 生态支持灵活的 OEM 定制，满足特殊硬件场景和个性化业务需求，核心定制方向包括：

定制化命令：针对特殊硬件功能（如定制化传感器监控、专用硬件控制），新增非标准 IPMI 命令，扩展 IPMI 功能边界；
虚拟 FRU 扩展：为无 EEPROM 的定制化硬件模块提供虚拟 FRU 支持，确保资产管理的完整性；
通路扩展：针对特殊硬件连接场景，扩展新的通信通路或增强现有通路功能；
安全增强：基于业务需求添加定制化安全机制，如命令权限细化控制、通信数据加密等。

定制化组件与核心组件通过 DBus 总线通信，遵循统一的接口规范，确保系统兼容性和稳定性。

五、IPMI 规范学习与实践建议

规范参考：IPMI 功能的实现严格遵循 IPMI 规范，重点关注传感器管理、FRU 访问、命令格式等核心章节（如 IPMI SPEC 41/42/43 章），可通过官方规范文档和行业实践资料深入学习；
组件调试 ：借助 OpenBMC 系统的日志工具和 DBus 调试工具（如 busctl），查看 IPMI 命令的传输流程和处理结果，快速定位问题；
适配实践：优先通过配置文件实现功能适配，避免直接修改核心组件代码，确保系统的可维护性和升级兼容性；
定制开发：新增定制化功能时，遵循 OpenBMC 的模块化设计原则，确保定制组件与核心生态的解耦。

六、总结

IPMI 协议在 OpenBMC 系统中扮演着 "硬件管理中枢" 的角色，通过标准化的命令集、灵活的通信通路和模块化的组件架构，实现了服务器硬件的全生命周期管理。其核心价值在于：跨平台兼容性确保了不同厂商硬件的统一管理，分层架构提升了功能的可扩展性，定制化支持满足了特殊场景的个性化需求。

对于嵌入式开发者而言，掌握 OpenBMC 中 IPMI 的实现逻辑，能够快速适配不同服务器硬件的管理需求，提升系统的可管理性和可靠性。随着数据中心对服务器管理效率要求的不断提高，IPMI 协议在 OpenBMC 生态中的功能也在持续丰富，成为服务器硬件管理的核心技术支撑。
