低代码平台表单设计系统技术分析（实战二）

第二篇：表单组件体系设计与实现

上一篇我们分析了低代码平台表单设计系统的整体架构，这一篇将深入探讨表单组件体系的设计与实现。

1. 组件类型体系

该低代码平台设计了丰富的表单组件类型，通过 formDefine.js 定义了每种组件的结构和默认属性。

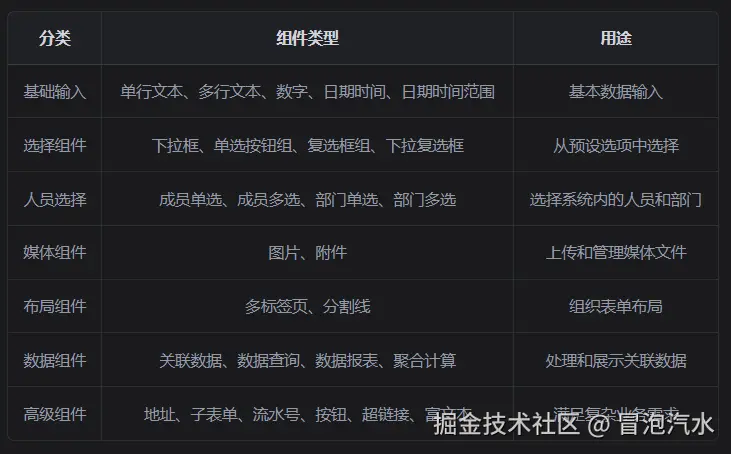

组件类型分类：

2. 组件视图渲染系统

组件的渲染通过 FormDesignView 组件实现，采用动态组件的方式根据组件类型渲染对应的视图。

xml 复制代码

<template>
  <el-col :span="fixGridOptions.includes(item.type) ? 24 : finalGrid">
    <div class="form-design-view" @click.stop="widgetSelect">
      <el-form
        :model="form"
        :label-width="formData.config?.labelWidth + 'px'"
        :label-position="formData.config?.labelPosition"
      >
        <!-- 渲染组件 -->
        <div class="colwrapper text-overflow">
          <div class="item-wrapper">
            <el-form-item
              :label-position="formData.config?.labelPosition"
              :required="item.isRequired"
            >
              <!-- 组件标签 -->
              <template #label>
                <!-- 标签内容 -->
              </template>

              <!-- 省略 -->

              <!-- 动态渲染组件视图 -->
              <template v-if="item.type === FORM_TYPE.TEXT">
                <TextView v-model:data="item.value" :item="item" :mode="FORM_MODE.DESIGN" />
              </template>

              <!-- 其他组件类型... -->
            </el-form-item>
          </div>

          <!-- 组件操作 -->
          <div v-if="isShowLabel">
            <ActionMask
              :element="item"
              :formData="formData"
              v-if="chosenItem.itemId === item.itemId"
              :parentItem="parentItem"
            />
          </div>
        </div>
      </el-form>
    </div>
  </el-col>
</template>

组件视图渲染流程：

根据组件类型选择对应的视图组件
传递组件配置和模式（设计模式和运行模式）
应用表单级别的布局设置（如标签宽度、位置）
显示组件的操作掩码（当组件被选中时）

3. 组件配置系统

组件的配置通过 FormDesignConfig 组件实现，根据组件类型动态加载对应的配置组件。

xml 复制代码

<template>
  <div class="form-design-config">
    <el-form label-position="top">
      <component
        :key="item.itemId"
        :is="dynamicComponent"
        :item="item"
        :passParam="passParam"
        v-bind="$attrs"
      />
    </el-form>
  </div>
</template>

<script setup>
import { xxx } from '@/utils/util'
import centreBus from '@/utils/eventBus'

const props = defineProps({
  item: { type: Object },
  formData: { type: Object }
})

 // 省略
</script>

配置组件示例 - TextConfig：

xml 复制代码

<template>
  <div class="form-design-config">
    <!-- 组件标题输入 -->
    <TitleInput :item="item">
      <template #label-extra>
        <!-- 组件类型切换 -->
      </template>
    </TitleInput>

    <!-- 描述信息 -->
    <el-form-item v-if="specialShow">
      <WangEditor v-model:valueHtml="item.desc"></WangEditor>
    </el-form-item>

    <!-- 其他属性配置... -->
  </div>
</template>

配置系统特点：

动态加载：根据组件类型动态加载对应的配置组件
分层配置：从基础属性到高级属性，层次清晰
实时预览：配置变更实时反映到画布中的组件
智能联动：某些配置项会根据其他配置的变化而变化

4. 组件间通信机制

组件间通信主要通过以下方式实现：

事件总线：使用 eventBus 实现跨组件通信

csharp 复制代码

// 发送事件
centreBus.emit('passParamToConfig', resetParam)

// 监听事件
centreBus.on('passParamToConfig', handleParam)

Provide/Inject ：实现跨层级组件通信

scss 复制代码

// 提供数据
provide('formData', props.formData)

// 注入数据
const switchForm = inject('switchForm')

Props/Events ：父子组件间通信

ini 复制代码

// 父组件传递props
<FormDesignView
  @on-widget-select="widgetSelect(element)"
  :item="element"
  :chosenItem="currentItem"
  :formData="formData"
></FormDesignView>

// 子组件触发事件
const emit = defineEmits(['on-widget-select'])
const widgetSelect = (e) => {
  e.preventDefault()
  emit('on-widget-select')
}

5. 组件扩展性设计

(1) 组件注册机制：通过 getTheComponent 函数动态加载组件

typescript 复制代码

const getTheComponent = (componentName, type) => {
  // 根据类型和名称动态导入组件
  // ...
}

(2) 组件类型定义：通过 formDefine.js 集中管理组件类型定义

新增组件只需在 formDefine.js 中添加组件定义
为新组件创建对应的视图和配置组件

(3) 配置项扩展：每个组件可以根据需要定义自己的配置项

基础配置（如标签、描述、是否必填等）
特有配置（如日期格式、选项列表等）

(4) 组件切换机制：支持组件类型间的切换

javascript 复制代码

const switchFormComponent = (list, currentItem, targetType, callback) => {
  // 实现组件类型切换逻辑
  // ...
}

6. 技术亮点

统一的组件接口：所有组件都遵循相同的数据结构和生命周期
模块化设计：每个组件的视图和配置都独立封装
动态组件加载：根据组件类型自动选择对应的视图和配置
响应式配置：配置变更实时反映到组件视图
丰富的配置选项：每个组件都有详细的配置项
组件间的智能联动：支持组件间的数据联动和依赖关系

7. 优化建议

（1）组件模板优化：

使用 v-for 和动态组件简化 FormDesignView 中的模板代码
提取重复的配置项为公共组件

（2）性能优化：

对于复杂组件，使用 v-memo 或 v-once 减少不必要的渲染
实现配置项的懒加载，减少初始加载时间

（3）可维护性优化：

建立组件配置的统一规范
添加组件文档和类型定义
实现组件测试用例

（4）性能优化：

设计插件系统，支持第三方组件的集成
实现组件模板和预设配置

8. 总结

该低代码平台的表单组件体系设计具有以下特点：
丰富的组件类型：覆盖了几乎所有常见的表单场景
灵活的配置系统：每个组件都有详细的配置选项
统一的架构设计：所有组件遵循相同的设计模式
良好的扩展性：易于添加新组件和功能
优秀的用户体验：可视化配置和实时预览

下一篇预告：《拖拽功能与布局系统》，将详细分析表单设计中的拖拽功能实现和布局系统设计。
