反激电源设计总绕不开变压器的参数计算，特别是新手在DCM和CCM模式间反复横跳的时候。今天咱们用Mathcad搞个自动计算工具，解放双手的同时聊聊设计中的坑

hid558845362025-12-06 13:33

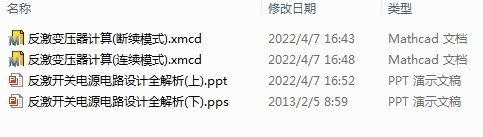

反激变压器参数自动计算mathcad，连续模式CCM，断续模式DCM，送反激开关电源电路解析资料ppt

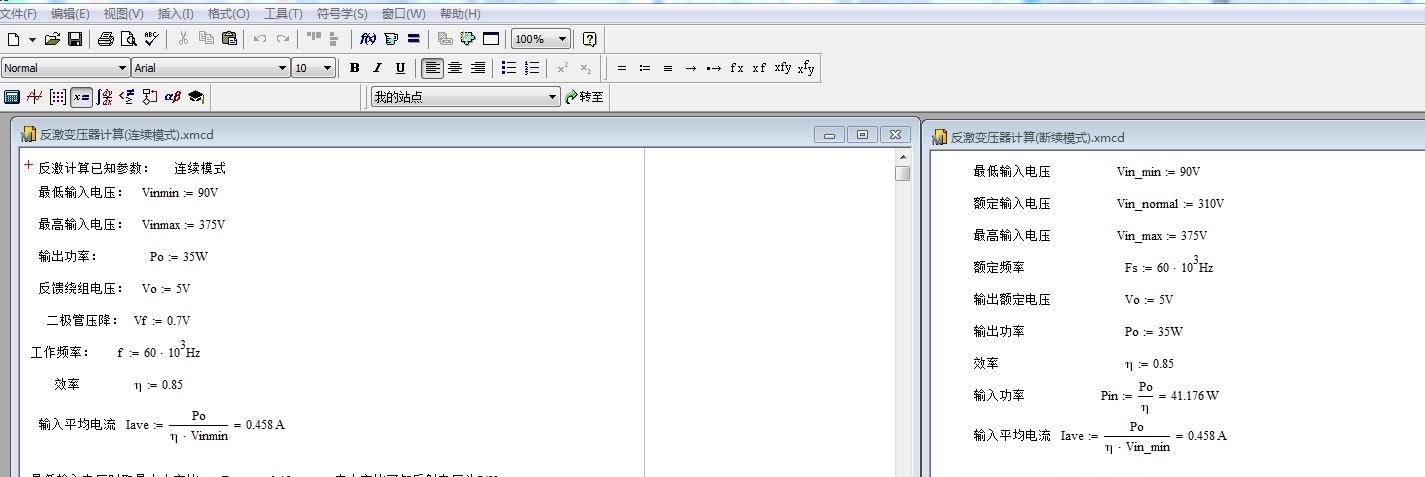

先看核心参数计算原理。输入电压范围、输出功率、开关频率这些参数拍在桌面上时，Mathcad的符号运算能直接生成关键参数。比如原边电感计算公式：

text 复制代码

Lp := (Vin_min^2 * Dmax^2) / (2 * Pout * fsw * η)

这里的Dmax设定在0.45附近防止进入连续模式，η取0.85算是给损耗留点面子。有个容易翻车的地方是Vinmin得用整流后的最低直流电压，比如AC输入90V时，Vin min可不是90V而是90*sqrt(2)*0.9（容差系数得乘上）。

DCM和CCM模式切换点很有意思，Mathcad的条件判断模块能自动识别模式：

text 复制代码

if (2 * Lp * fsw / Rload) > (1 - D)^2 then "CCM" else "DCM"

但实际应用中，工程师更喜欢手动锁定工作模式。比如充电器设计中故意让轻载时进入DCM模式降低损耗，这时候Mathcad的变量联动功能就派上用场了------修改负载电阻值时，所有关联参数实时更新，比Excel的循环引用可靠多了。

变压器匝数比的计算公式看似简单：

text 复制代码

n := sqrt(Lp/Ls)

但实际要考虑反射电压与MOSFET耐压的博弈。有个隐藏技巧是在Mathcad里设置约束条件：

text 复制代码

Vds_max := Vin_max + Vclamp + (Vout + Vf) * n
s.t. Vds_max < MOSFET额定电压 * 0.8

这样程序会自动迭代出安全匝比。见过新手直接照搬教科书公式，结果上电就放烟花的惨案吗？就是因为没留够电压裕量。

说到PPT里的波形分析，用Mathcad生成动态图比截图更直观。试试这个瞬态仿真代码：

text 复制代码

t := 0, 0.1u..10u
I_pri(t) := (Vin/Lp)*t * (t < D*T) + [I_peak - (Vout*n/Lp)*(t - D*T)] * (t >= D*T)

配合Mathcad的动画功能，直接拖拽占空比滑块就能看到电流波形在CCM和DCM之间切换。这种实时反馈对理解死区时间的影响比静态PPT强十倍。

最后扔个实用脚本------自动生成BOM清单的功能。把计算好的参数映射到标准物料：

text 复制代码

MOSFET_选型 :=
"选定600V/10A MOSFET" if Pout < 75W
"选定800V/15A MOSFET" otherwise

这种条件式参数输出能省去大量查表时间。不过别忘了，实际选型时得考虑散热条件，Mathcad里可以加个温升估算模块，避免纸上谈兵。

（注：相关电路解析PPT已整理至GitHub仓库，需要配套资料的老铁可在评论区自取）
