GSV2221G@ACP#产品参数规格解析与应用方式分享

GSV2221G 参数规格解析与应用场景确定

一、核心功能定位

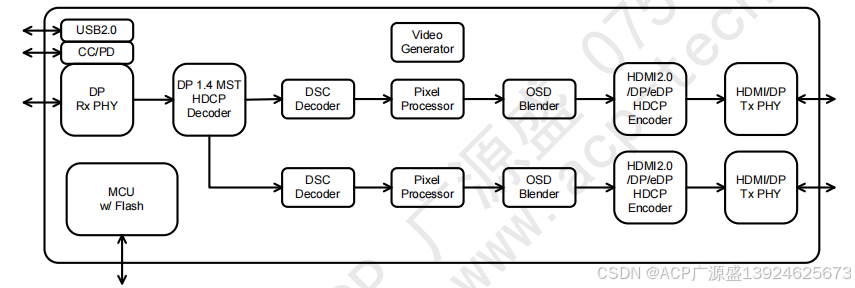

GSV2221G 是由基石酷联（GSCoolink）推出的高性能低功耗转换器芯片 ，核心定位为：通过 USB Type-C Alternate Mode 实现 DisplayPort 1.4 MST（多流传输）到 HDMI 2.0/DP/eDP 的信号转换，集成 DSC 解码器、OSD 叠加器、嵌入式 MCU 及 USB PD 3.0 控制器，为多显示扩展场景提供高兼容性、低成本解决方案。

二、分模块参数规格解析

1. 信号输入 / 输出接口参数

（1）DisplayPort 接收器（DPRX）

类别	关键参数
兼容性	符合 VESA DisplayPort 1.4a 标准，支持 HDCP 1.4/2.2/2.3（版权保护）
速率与通道	支持 HBR3（32.4Gbps）、HBR2（21.6Gbps）、HBR（10.8Gbps）、RBR（5.4Gbps）；1/2/4 通道灵活配置
传输模式	支持 SST（单流）、MST（多流），可处理 ≥2 路压缩 / 非压缩音视频流
画质特性	支持 HDR（HDR10/HDR10+/Dolby Vision/HLG）、动态 / 静态元数据；支持 FEC（前向纠错）、SSC（扩频时钟）
辅助功能	可编程自适应均衡；内置 EDID/MCCS；支持水平消隐扩展

（2）HDMI 发射器（HDMITX）

类别	关键参数
兼容性	符合 HDMI 2.0b/1.4b 标准，支持 HDCP 1.4/2.2/2.3
速率与通道	最大速率 18Gbps（3 通道 × 6Gbps TMDS）
画质特性	支持色彩空间转换（HDMI 2.0 模式）；支持 AC 耦合 TMDS 信号
控制功能	硬件 CEC 引擎（低电平协议解码）；DDC/HPD/CEC 引脚支持 5V 耐压

（3）DP/eDP 发射器（DPTX/eDPTX）

类别	关键参数
兼容性	符合 VESA DisplayPort 1.4a/eDP 标准，支持 HDCP 1.4/2.2/2.3
速率与通道	最大速率 32.4Gbps（HBR3）；1/2/4 通道灵活配置；仅支持 SST 传输模式
集成功能	支持 OSD 叠加器（与 HDMI TX 共享独立 OSD 通道）

（4）USB Type-C 接口

类别	关键参数
电源管理	集成 USB PD 3.0 控制器；支持 DRP（双角色电源）、Fast Role Swap（快速角色切换）
通道配置	6 个 CC 通道（内置 Rp/Rd 电阻）；SBU 引脚复用为 DP AUX 通道（AUX_P/AUX_N）
数据传输	支持 USB 2.0 全速枚举（USB_DP/USB_DM 引脚）

2. 核心处理模块参数

（1）DSC 解码器（显示流压缩）

兼容性：符合 VESA DSC 1.1/1.2a 标准
硬件配置：2 个独立解码器（对应双 TX 端口）
性能上限：单解码器支持最大 4K@60Hz 4:4:4 格式，支持 1/2 切片（Slice）；支持 8/10/12bpc 非压缩数据输出

（2）像素处理器

色彩处理：支持 4:4:4 ↔ 4:2:2 ↔ 4:2:0 色彩空间转换
位深调整：12bit → 10bit → 8bit 抖动（Dithering）
缩放功能：支持 4K 到 1080P 下缩放（Down Scaler）
复制模式：支持 SST 输出复制（多 TX 端口同画面）

（3）OSD 叠加器（On-Screen Display）

功能	关键参数
图层能力	总计 64 层，支持 128 级 Alpha 混合（透明度调节）
区域控制	最大 128 个矩形区域，支持独立边缘显示、圆角效果、区域背景渐变
字符功能	单区域最大 256 个字符；支持水平 / 垂直布局；字符像素模式 1/2/4/8/16/32bit；支持非等宽字体
存储兼容	字符与图标存储格式一致，支持 256×256 像素单字符分辨率

3. 系统与电气参数

（1）系统功能

嵌入式资源：内置 MCU + Flash；支持 UART/Timer/GPIO 扩展引脚
时钟需求：需外部 25MHz 晶振（XTALI/XTALO 引脚）
监控功能：集成温度传感器（监测结温）；支持电源时序监控
视频生成：内置视频发生器，可生成 HDMI 2.0 标准下所有非压缩时序（如 4K@60Hz、4K@30Hz、480i@60Hz）

（2）电气特性

类别	关键参数
温度范围	工作温度：-20℃ ~ 85℃；最大结温：125℃（内置传感器支持结温读取）
电源域	- DVDD33（数字 3.3V）：3.0V ~ 3.6V- TVDD（TX 模拟 3.3V）：3.0V ~ 3.6V- DVDD12/RX_AVDD/TX_AVDD（1.2V 域）：1.08V ~ 1.32V
ESD 防护	HBM（人体放电）：±2KV；CDM（带电器件放电）：±1KV；MM（机器放电）：±200V
通信接口	I2C 总线：最大速率 400KHz；设备地址 0xB0（8 位）；支持 16 位寄存器地址

（3）封装与包装

封装类型：QFN88（无铅方形扁平无引脚封装）
包装方式：Tray（托盘）

4. 音频支持参数

数据包类型	支持采样率（KHz）	备注
音频采样包（LPCM / 压缩音）	32/44.1/48/88.2/96/176.4/192/256/352.8/384	覆盖消费级主流采样率
1 位音频采样包	64/128/256/512/705.6/768	支持高分辨率 1 位音频
DST 音频包	同 1 位音频采样包	兼容 DST 压缩格式
高比特率音频流包	同音频采样包（LPCM / 压缩音）	支持 HBR 音频传输

三、目标应用场景

结合 GSV2221G 的参数特性（多接口转换、高画质、Type-C 兼容性、多流处理），其核心应用场景可分为以下 5 类：

1. USB Type-C 扩展坞（Docking Station）

适配原因：支持 Type-C Alternate Mode + PD 3.0 电源管理（DRP、Fast Role Swap），可将笔记本 / 平板的单 Type-C 口扩展为多个 HDMI 2.0/DP 显示接口（双 TX 端口支持双屏 4K@60Hz），同时通过 USB 2.0 枚举实现外设扩展；OSD 叠加器可显示扩展坞工作状态（如分辨率、电源模式）。
典型场景：商务办公中笔记本扩展双 4K 显示器，同时连接键盘、鼠标等外设。

2. USB Type-C 转接器（Dongle）

适配原因：体积小巧（QFN88 封装）、低功耗，支持 "Type-C → HDMI 2.0" 或 "Type-C → DP/eDP" 单接口转换，满足轻量型显示扩展需求；内置 EDID 可自动适配显示设备分辨率，无需额外驱动。
典型场景：MacBook/Windows 笔记本通过 Type-C Dongle 连接投影仪（HDMI）或外置显示器（DP）。

3. DP 转 HDMI 有源线缆

适配原因：支持 DisplayPort 1.4 MST（压缩 / 非压缩流）到 HDMI 2.0 的直接转换，速率覆盖 32.4Gbps（DP 端）到 18Gbps（HDMI 端），可实现 4K@60Hz 画质传输；集成 HDCP 1.4/2.2/2.3 保证版权内容（如 Netflix 4K、蓝光碟）正常播放。
典型场景：游戏主机（如 PS5/Xbox Series X）通过 DP-HDMI 线缆连接 4K HDR 电视。

4. 视频会议终端设备

适配原因：规格书明确提及 "视频会议应用"，支持多流处理（≥2 路音视频流），可将会议终端的 DP 信号同时转换为 HDMI（主显示）和 eDP（本地预览屏）；OSD 叠加器可叠加会议状态（如参会人数、麦克风静音），像素处理器支持画质适配（如 4K 下缩放至 1080P 适配普通显示器）。
典型场景：Zoom/Teams 视频会议终端，同时输出主会场画面（HDMI 接大屏）和本地参会者画面（eDP 接小屏）。

5. 嵌入式显示设备

适配原因：支持 eDP 输出（兼容嵌入式 DisplayPort 标准），工作温度范围宽（-20℃ ~ 85℃），适合工业 / 消费类嵌入式场景；内置 MCU 可简化外部控制电路，视频发生器可生成自定义时序（如 POS 机、自助终端的特定分辨率显示）。
典型场景：工业一体机（eDP 接内置屏）、自助售票机（DP 转 HDMI 接外部广告屏）。

四、核心竞争力总结

GSV2221G 的核心优势在于 **"多功能集成" 与 "高兼容性"**：

单芯片集成 DPRX、HDMITX/DPTX、DSC 解码、PD 3.0、OSD、MCU，减少外围器件数量，降低方案成本；
覆盖 DP 1.4a/HDMI 2.0b/eDP/Type-C 全接口，支持 4K@60Hz + HDR + HDCP，满足中高端显示需求；
灵活的多流处理与双 TX 端口，适配多屏扩展场景，同时兼顾轻量型转接器与复杂扩展坞需求。
