1 部署防火墙WEB登录
1.1 问题
部署防火墙WEB登录
1）启动防火墙，导入防火墙镜像vfw_usg.vdi
2）配置网云
3）初始配置防火墙
4）通过浏览器访问防火墙Web界面
1.2 环境准备

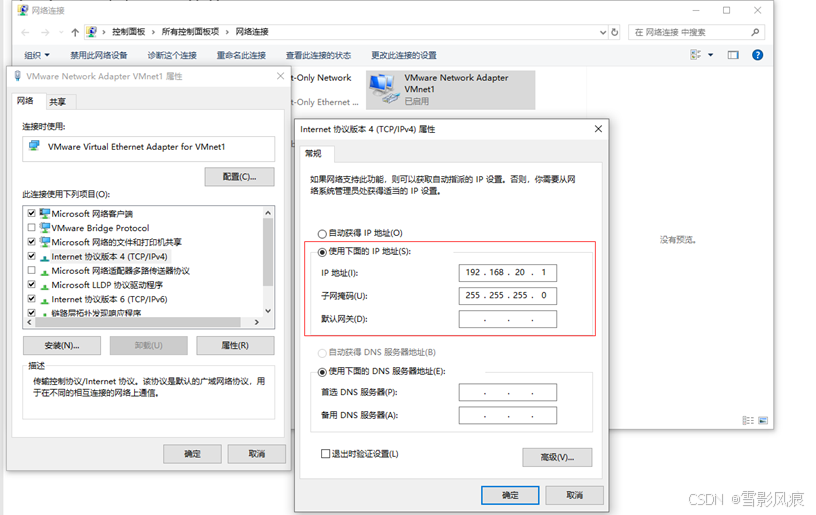

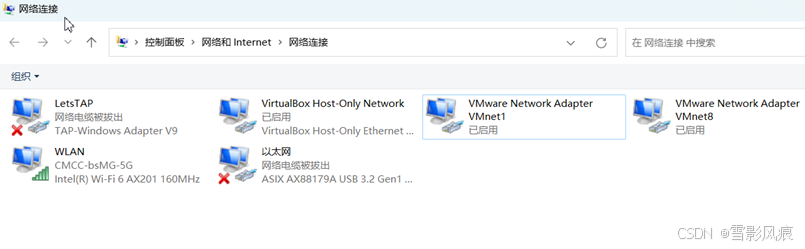

在本机找到适配器VMNET1,设置VMNET1 IPv4地址,设置IP:192.168.20.1 255.255.255.0,如图-1, 图-2所示
1.3 方案
此实验网络拓扑结构，如图所示。
1.4 步骤
步骤一：启动防火墙，导入防火墙镜像vfw_usg.vdi

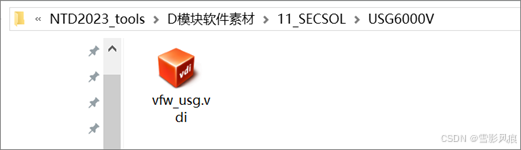

1）在本地软件包中找到USG6000V文件并解压，如图-4所示。
图-4

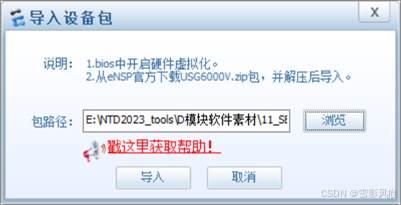

2）打开防火墙，在弹出的"导入设备包"对话框，浏览输入vfw_usg.vdi文件位置，图-5所示。
图-5
步骤二：配置网云

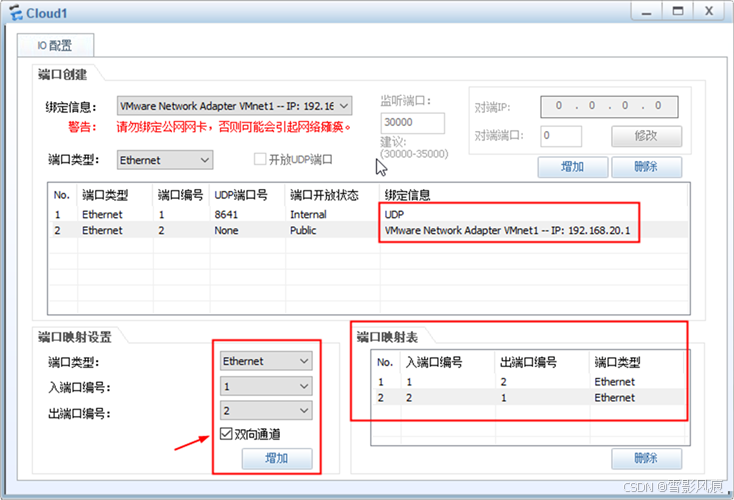

1）打开VMware workstation，"编辑"-"虚拟网络编辑器"，配置VMnet1的子网IP为192.168.20.0 255.255.255.0
2）选择"绑定信息"UDP，单击增加
3）选择"绑定信息"VMnet1，单击增加
4）选择入口/出口编号，勾选双向通道
5）点击增加，如图-6所示
6）此时可以云设备增加了"Ethernet0/0/1"接口
7）手动连线Ethernet0/0/1和防火墙上GE0/0/0接口（必须是此接口）
图-6
步骤三：初始配置防火墙
1）登录防火墙FW1命令行界面， 用户名：admin初始密码：Admin@123，首次登录强制更新密码，可改为admin@123
- Login authentication
- Username:admin //输入用户名 admin
- Password:Admin@123 //输入密码 Admin@123
- The password needs to be changed. Change now? [Y/N]: y //输入y，更改密码
- Please enter old password: Admin@123 //输入原密码 Admin@123
- Please enter new password: admin@123 //输入新密码 admin@123
- Please confirm new password: admin@123 //重新输入新密码 admin@123
- <USG6000V1>system-view
2）配置接口g0/0/0的管理地址，开启https 访问功能和ping 测试功能
-
USG6000V1\]web-manager timeout 1440 //设置web管理界面超时退出时间1440分钟
-
USG6000V1-GigabitEthernet0/0/0\]ip address 192.168.20.100 24 //配置管理地址
-
USG6000V1-GigabitEthernet0/0/0\]service-manage https permit //允许https连接
1）在物理主机确认可以Ping通192.168.20.100

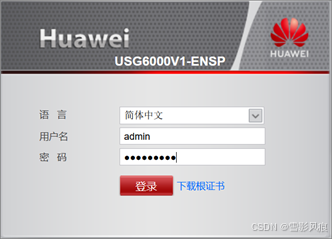

2）在物理主机浏览器访问https://192.168.20.100:8443，如图-7所示。
本例以上为ENSP平台配置，实际环境中不用
2 防火墙配置内网访问外网
2.1 问题
本例要求在防火墙环境下完成内网访问外网
1）配置接口地址
2）配置安全策略
3）测试结果
2.2 方案

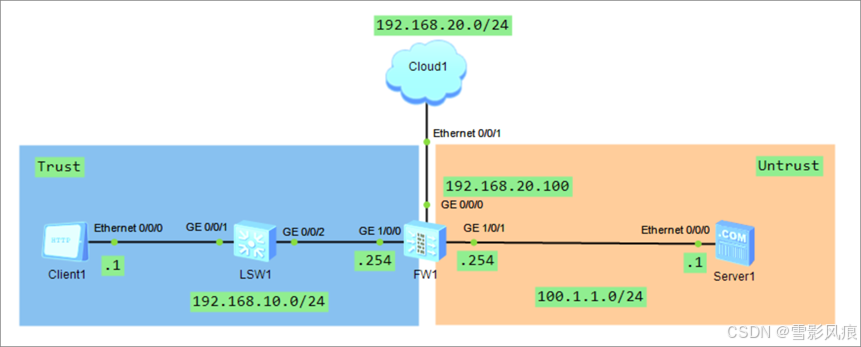

在防火墙环境下，实现内网访问外网，如图-8所示。
让Client1 能够访问Server1。
2.3 步骤
步骤一：配置接口地址

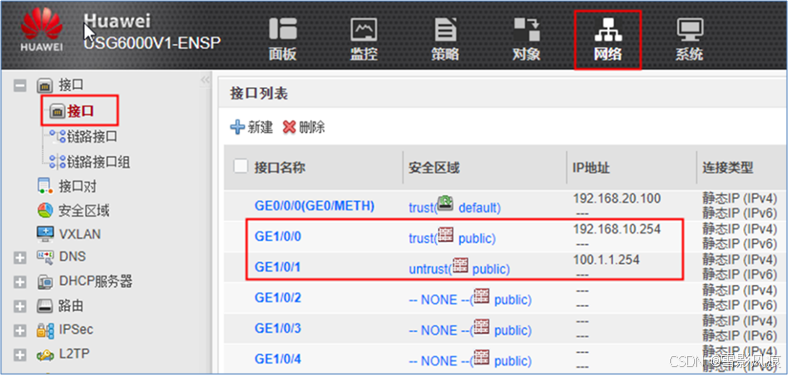

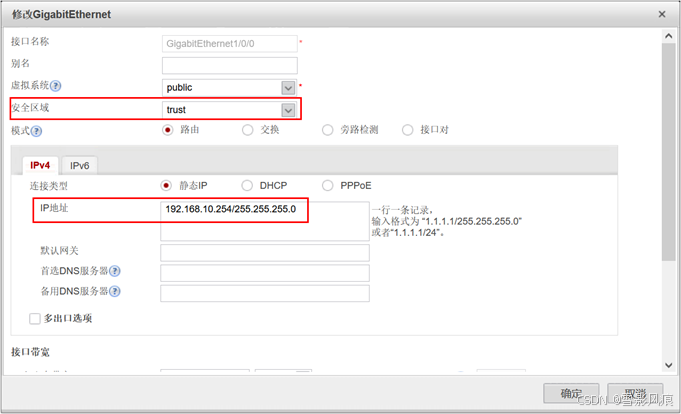

配置接口地址和安全区域，如图-9、图-10所示。
步骤二：配置安全策略

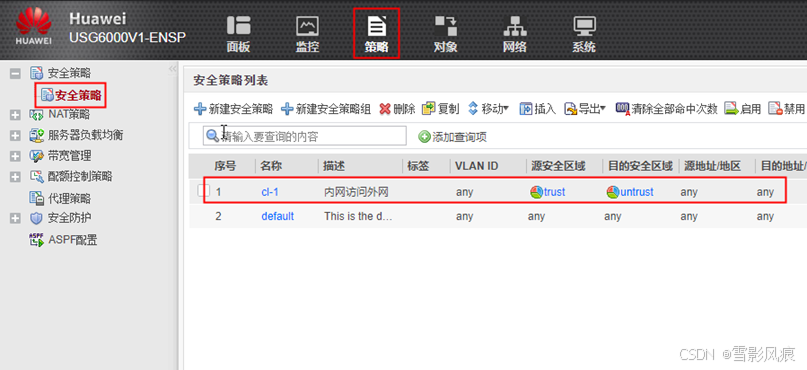

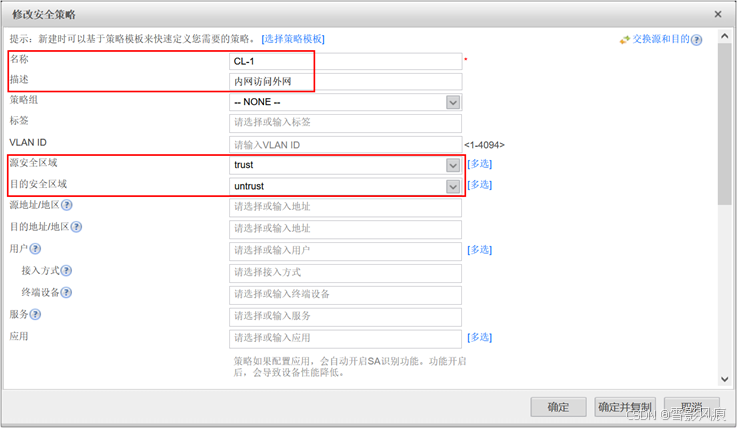

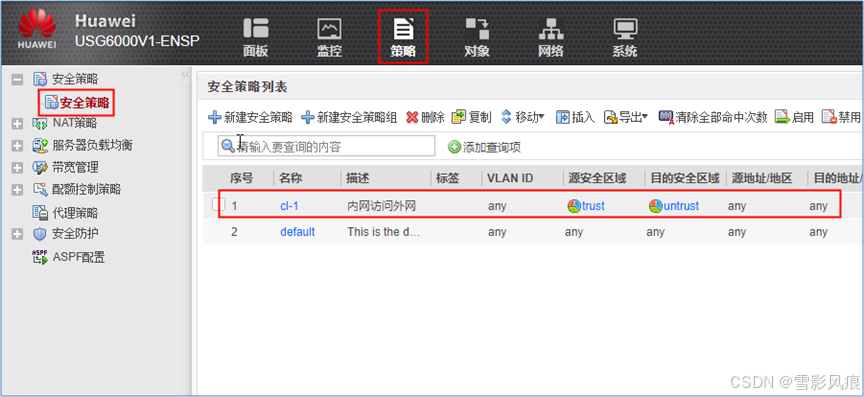

配置trust 区域访问untrust 区域，如图-11、图-12所示。
步骤三：测试结果
配置Client1的IP地址192.168.10.1子网掩码255.255.255.0网关192.168.10.254
配置Server1的IP地址100.1.1.1子网掩码255.255.255.0网关100.1.1.254

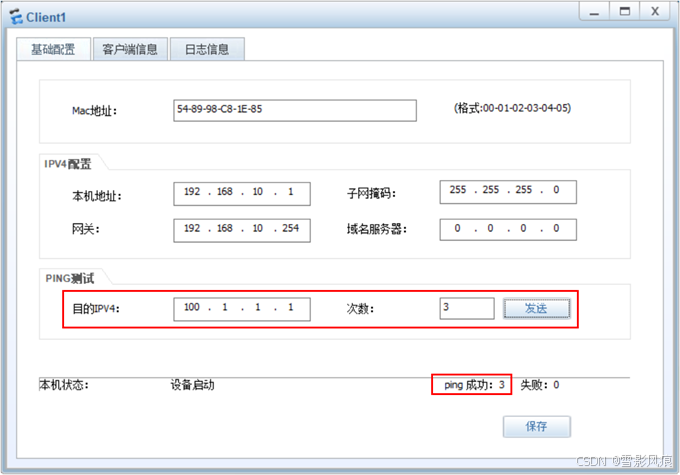

Client1 访问Server1，如图-13所示。
3 防火墙配置Easy IP
3.1 问题
本例要求完成防火墙Easy IP的配置，企业需求说明：
1）企业出口部署一台边界防火墙
2）企业网络规模较小，租用的公网IP网段为：100.1.1.0/30
3）实现企业内网主机访问外部网络
4）因没有空闲的公网IP地址，所以使用出接口地址做NAT
5）AR4路由器只需要配置接口IP地址即可
3.2 方案

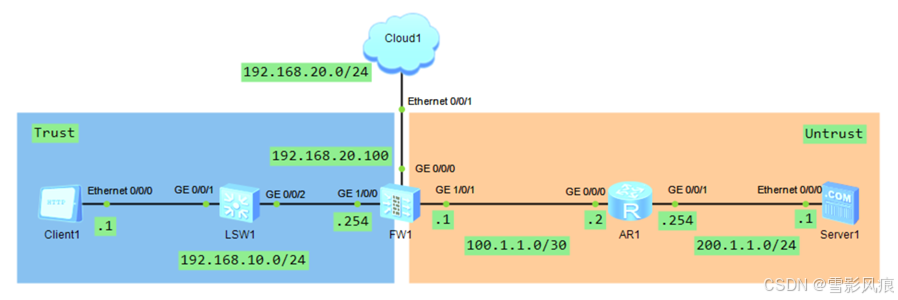

在防火墙配置Easy IP，让Client1 能够访问Server1的Web服务，如图-14所示。
按以下步骤操作：
步骤一：配置接口地址
步骤二：配置安全策略
步骤三：配置NAT策略
步骤四：配置默认路由
步骤五：配置路由器
步骤六：验证结果
3.3 步骤

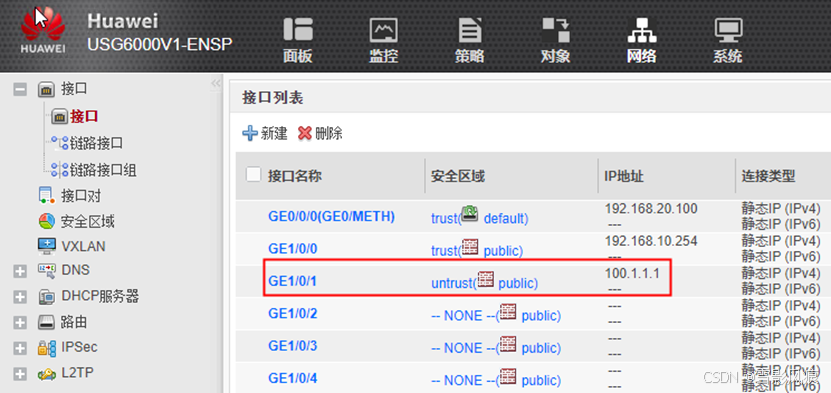

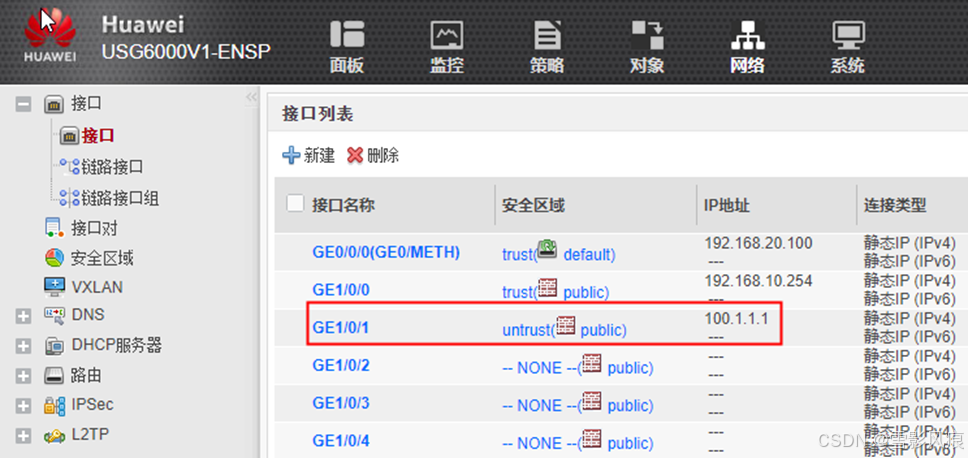

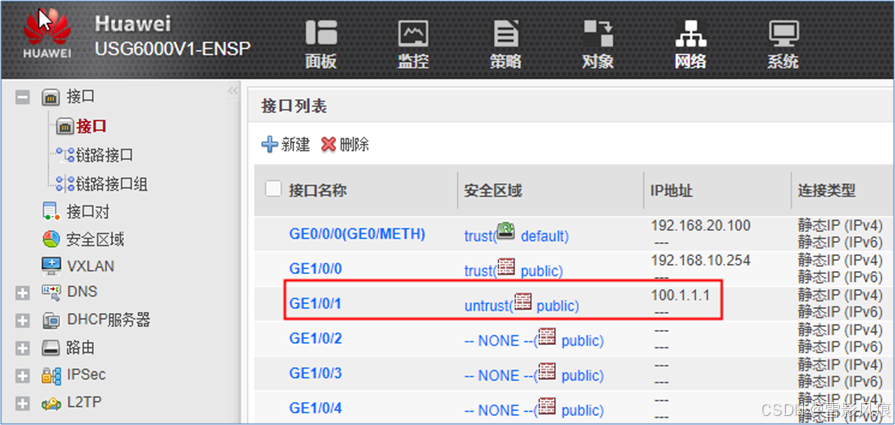

步骤一：配置接口地址，如图-15所示。
注意：修改上一个案例接口IP地址100.1.1.1/30。
步骤二：配置安全策略，如图-16所示。
和上一个案例一致。

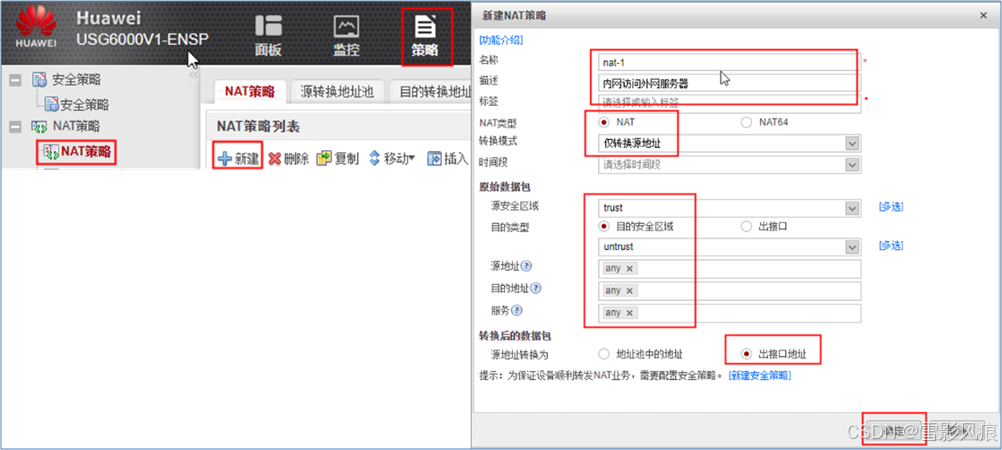

步骤三：配置NAT策略，如图-17所示。
配置转换模式为"仅转换源地址"，源地址转换为"出接口地址"。

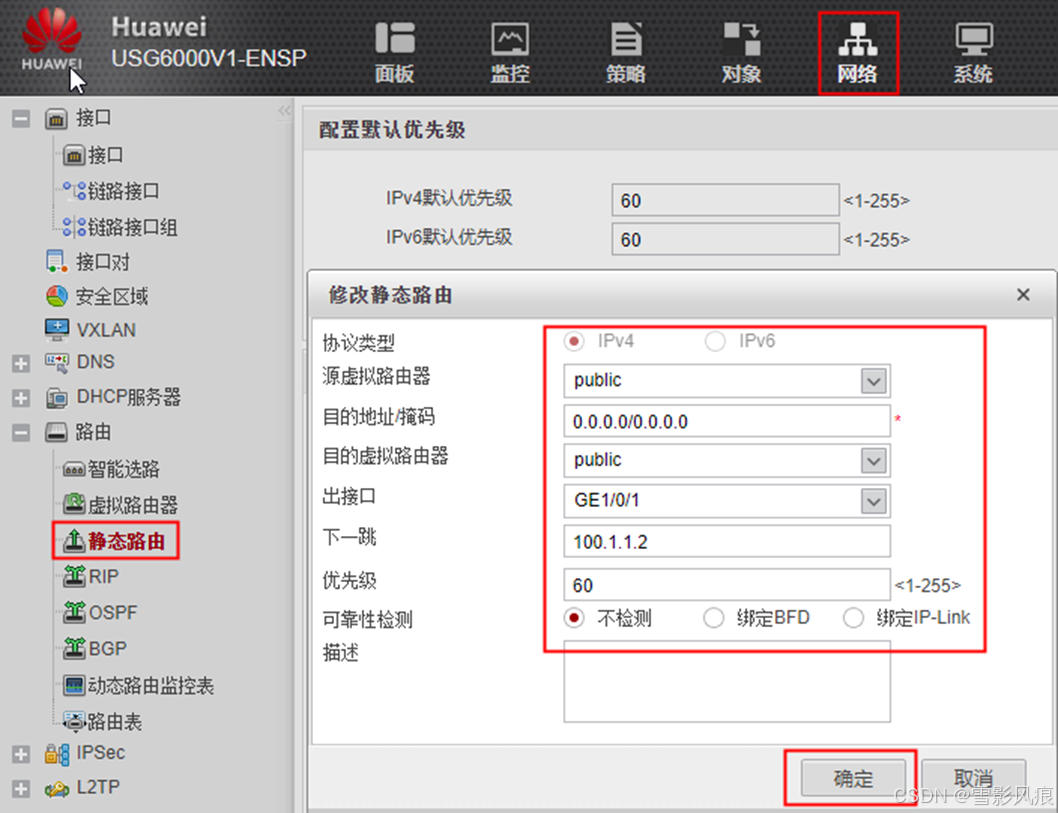

步骤四：配置默认路由，如图-18所示。
指定"出接口"为G1/0/1，"下一跳"地址为100.1.1.2。
步骤五：配置路由器
本案例网络比较简单，只需要正确配置IP地址，不需要配其他路由表。
- interface GigabitEthernet0/0/0
- ip address 100.1.1.2 255.255.255.252
- interface GigabitEthernet0/0/1
- ip address 200.1.1.254 255.255.255.0
步骤六：验证结果
配置Client1的IP地址192.168.10.1子网掩码255.255.255.0网关192.168.10.254
配置Server1的IP地址200.1.1.1子网掩码255.255.255.0网关200.1.1.254

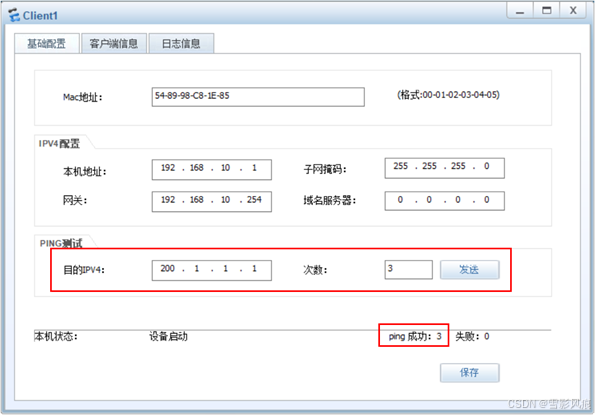

Client1 能够访问Server1，如图-19所示。
4 防火墙配置地址池NAT
4.1 问题
本例要求完成防火墙地址池NAT的配置，企业需求说明：
1）企业出口部署一台边界防火墙
2）企业终端信息点较多，租用的公网IP网段为：100.1.1.0/29
3）实现企业内网主机访问外部网络
4）配置完公网出口地址和公网出口网关后，有空闲的公网IP地址，配置地址池NAT，实现更高的并发会话连接，避免出现NAT地址池枯竭。
5）ISP路由器只需要配置接口地址即可
4.2 方案
在防火墙配置"地址池NAT"，让Client1 能够访问Server1的Web服务，如图-20所示。
按以下步骤操作：
步骤一：配置接口地址
步骤二：配置安全策略
步骤三：配置NAT策略
步骤四：配置默认路由
步骤五：配置路由器
步骤六：验证结果
4.3 步骤
步骤一：配置接口地址如图-21所示。
注意修改接口G1/0/1子网掩码29位
步骤二：配置安全策略，如图-22所示。
和上一个案例一致。

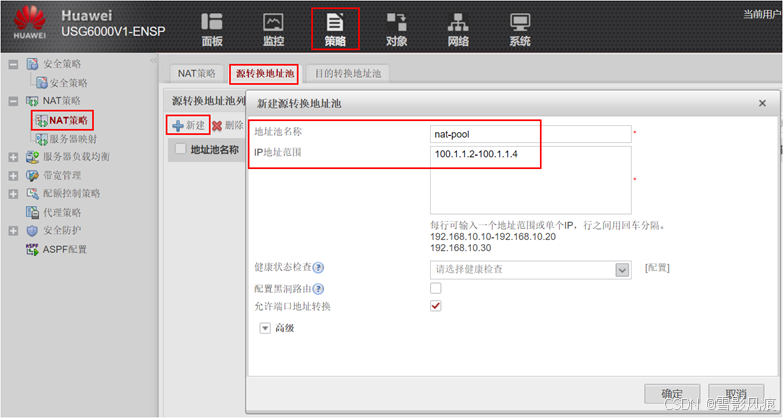

步骤三：配置NAT源地址转换池，如图-23所示。
配置转换地址池，地址池名nat-pool，IP地址范围100.1.1.2~100.1.1.4。

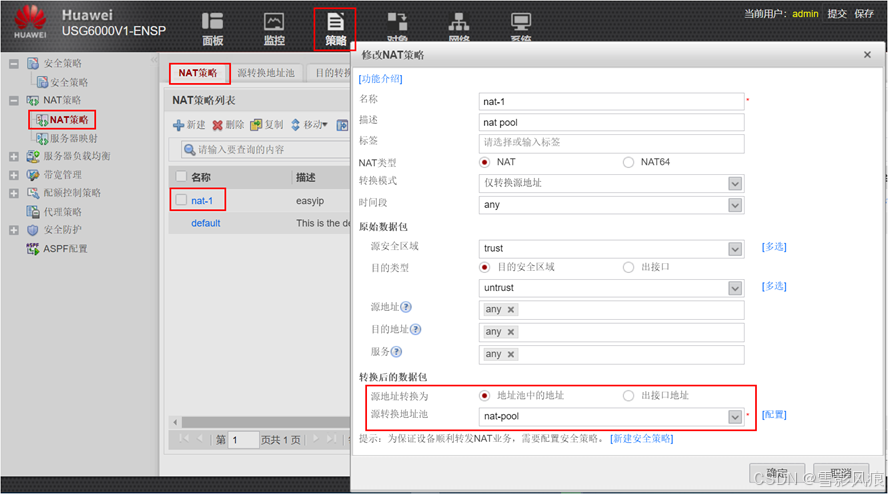

步骤四：配置NAT策略，如图-24所示。
源地址转换为："地址池中的地址"nat-pool。

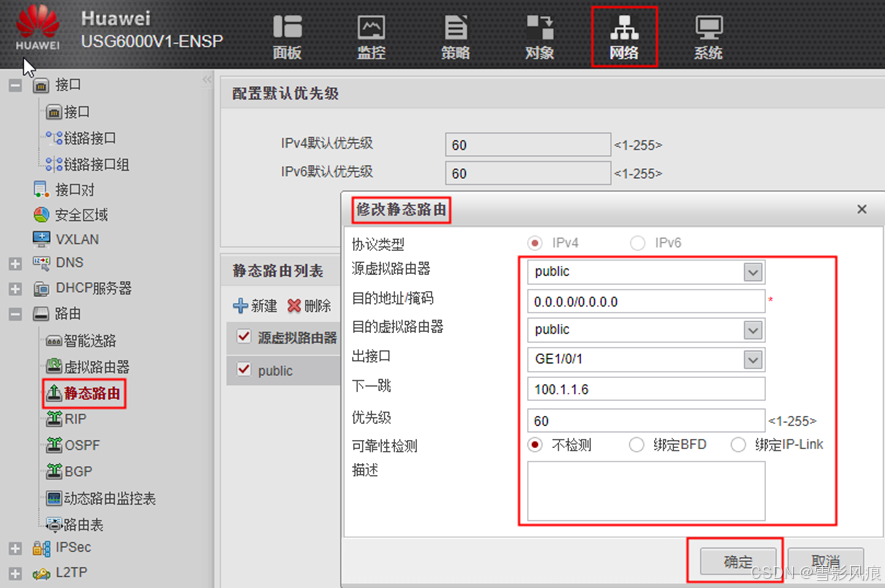

步骤五：配置默认路由，如图-25所示。
下一跳地址改为：100.1.1.6。
步骤五：配置路由器

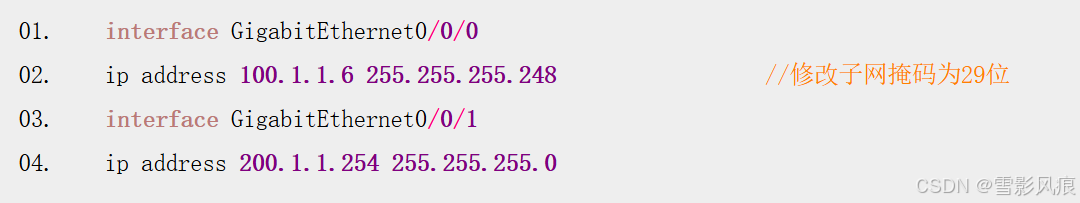

接上一案例，修改接口G0/0/0的子网掩码为29位（255.255.255.248）
步骤六：验证
Client1 能够访问Server1，如图-26所示。
5 防火墙配置NAT Server
5.1 问题
本例要求完成防火墙NAT Server的配置，企业需求说明：
1）企业出口部署一台边界防火墙
2）企业终端信息点较多，租用的公网IP网段为：100.1.1.0/29
3）企业内网部署WEB服务器，对外提供端口映射
4）实现外网用户能够访问访问企业内网服务器
5.2 方案

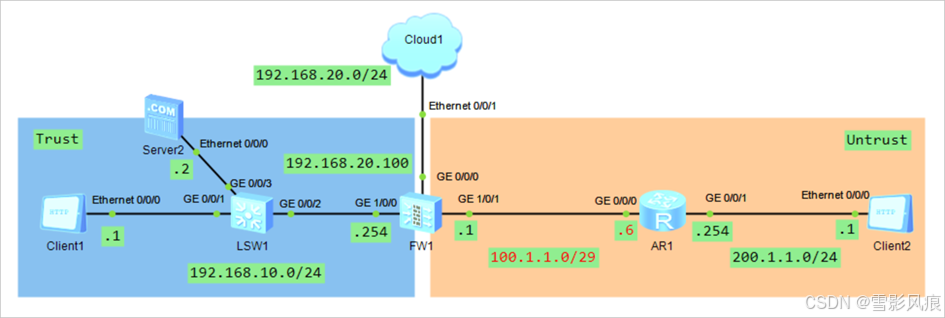

在防火墙配置NAT Server，外部主机Client2能够访问企业内网Server2的Web服务,如图-27所示。
按以下步骤操作：
第一步：配置接口地址和安全区域
第二步：配置安全策略
第三步：配置NAT策略
第四步：配置默认路由
第五步：配置路由器
第六步：配置Server服务器
第七步：验证
5.3 步骤
步骤一：配置接口地址，如图28所示。
注意修改接口G1/0/1子网掩码29位。

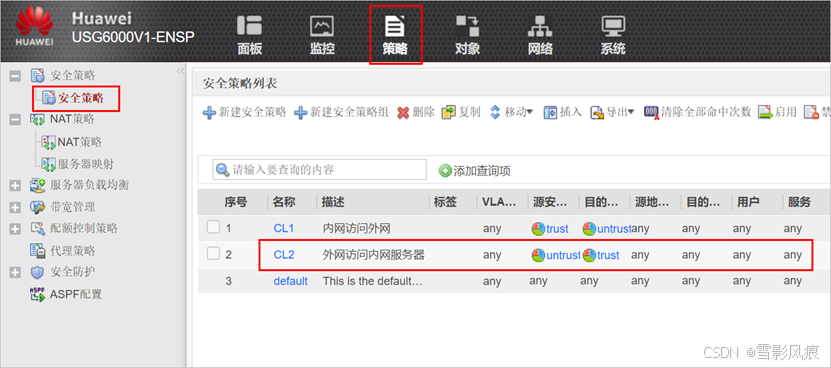

步骤二：配置安全策略，如图-29所示。
增加"外网访问内网"安全策略。

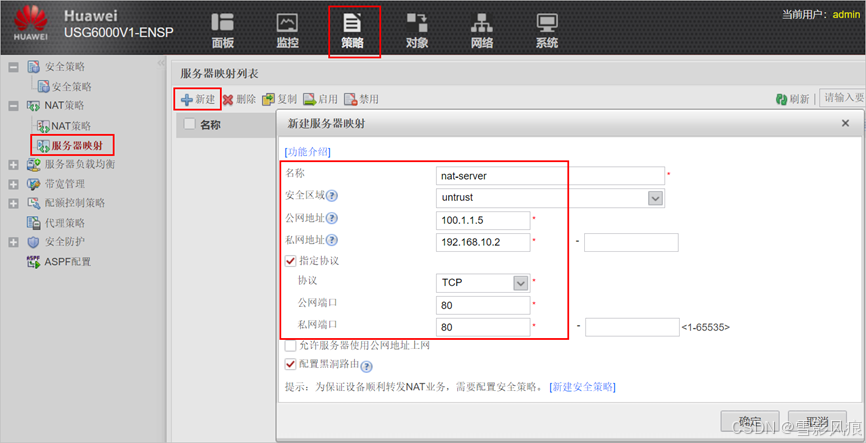

步骤三：配置NAT策略，如图-30所示。
配置服务器映射，公网地址100.1.1.5，私网地址192.168.10.2，协议TCP，端口80。
步骤四：配置默认路由，如图-31所示。
按照上一案例。
步骤五：配置路由器

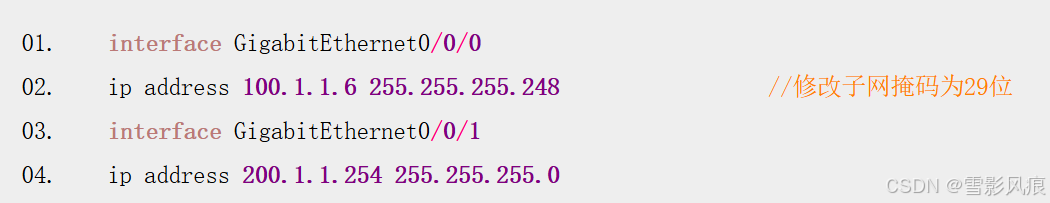

接上一案例，修改接口G0/0/0的子网掩码为29位（255.255.255.248）。

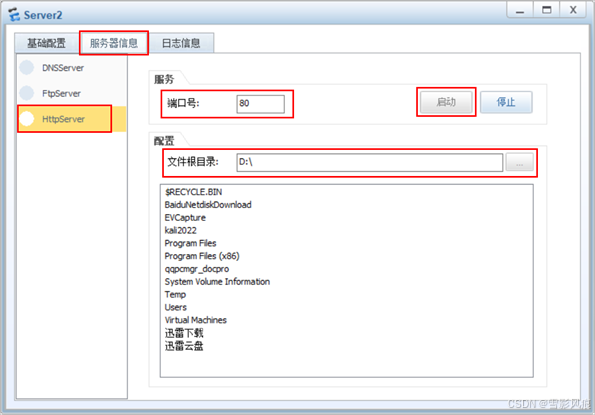

第六步：配置Server服务器，如图-32所示。
配置HttpServer，端口号 80，文件根目录为D或E盘，最后"启动"。

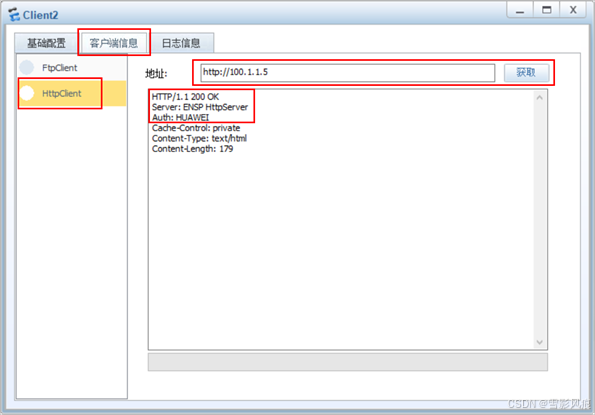

步骤七：验证，如图-33所示。
在Client2上，使用HttpClient访问http://100.1.1.5得到反馈：HTTP/1.1 200 OK。
附:华为USG6000文档
https://support.huawei.com/hedex/hdx.do?docid=EDOC1100122844\&id=ZH-CN_CONCEPT_0182278899
