NOR Flash 技术原理与 Linux 系统应用全解析

文章目录

NOR Flash 技术原理与 Linux 系统应用全解析
- 1. NOR Flash 技术详解
- - 1.1 存储原理与架构
  - 1.2 NOR vs. NAND Flash 对比
  - 1.3 接口类型
- 1. 代码运行机制：XIP 技术
- - 2.1 XIP 原理图解
  - 2.2 启动流程与优化
- 1. Linux 系统应用
- - 3.1 MTD 子系统架构
  - 3.2 设备树 (DTS) 配置范例
  - 3.3 常用工具链实战
- 1. 总结

1. NOR Flash 技术详解

NOR Flash 是一种非易失性闪存技术，由 Intel 于 1988 年开发。其核心特点是支持芯片内执行 (XIP, Execute In Place)，即 CPU 可以直接通过总线读取指令并执行，而无需先将代码复制到 RAM 中。这一特性使其成为嵌入式系统 Bootloader 和固件存储的首选。

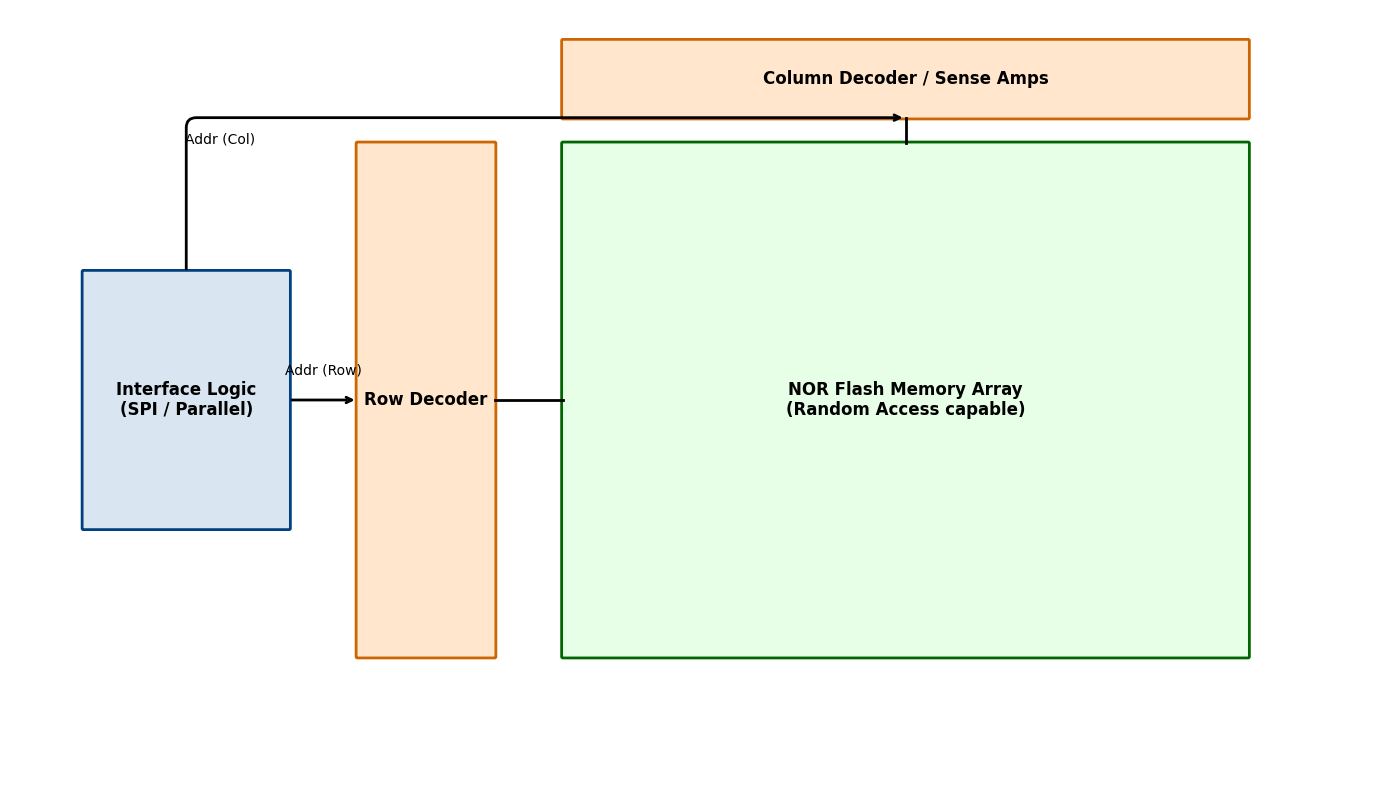

1.1 存储原理与架构

NOR Flash 的存储单元采用浮栅晶体管（Floating Gate Transistor）。

Cell Structure : 采用并联结构（Parallel），每个存储单元直接连接到位线（Bit Line）。这使得它可以像 RAM 一样进行随机读取（Random Access）。
Read Mechanism: 通过检测位线上的电流来判断存储单元是 '0' 还是 '1'。
Write/Erase :
- 写入（编程）：热电子注入（Hot Electron Injection）。一次只能写一个字（Word/Byte），且只能将 '1' 变为 '0'。
- 擦除：Fowler-Nordheim 隧道效应。必须按块（Block/Sector）擦除，将所有位重置为 '1'。

1.2 NOR vs. NAND Flash 对比

特性	NOR Flash	NAND Flash
读取速度	极快 (Random Access)	较慢 (Page Read)
写入速度	慢	快
擦除速度	很慢	快
容量成本	高 (低密度，通常 < 128MB)	低 (高密度，GB/TB 级)
XIP 支持	支持	不支持 (需 Shadow 到 RAM)
位反转 (Bit Flip)	极少 (无需强 ECC)	常见 (需强 ECC)
应用场景	代码存储 (Bootloader, BIOS)	数据存储 (SSD, eMMC, SD卡)

1.3 接口类型

Parallel NOR: 传统的地址/数据总线并行接口（CFI 标准），引脚多，速度快，但占用 PCB 空间大。
SPI NOR: 串行接口，引脚少（通常 8 脚），封装小。
Quad SPI (QSPI): 4 线数据传输，大幅提升带宽，是目前嵌入式系统的主流。

2. 代码运行机制：XIP 技术

XIP (Execute In Place) 是 NOR Flash 的灵魂。

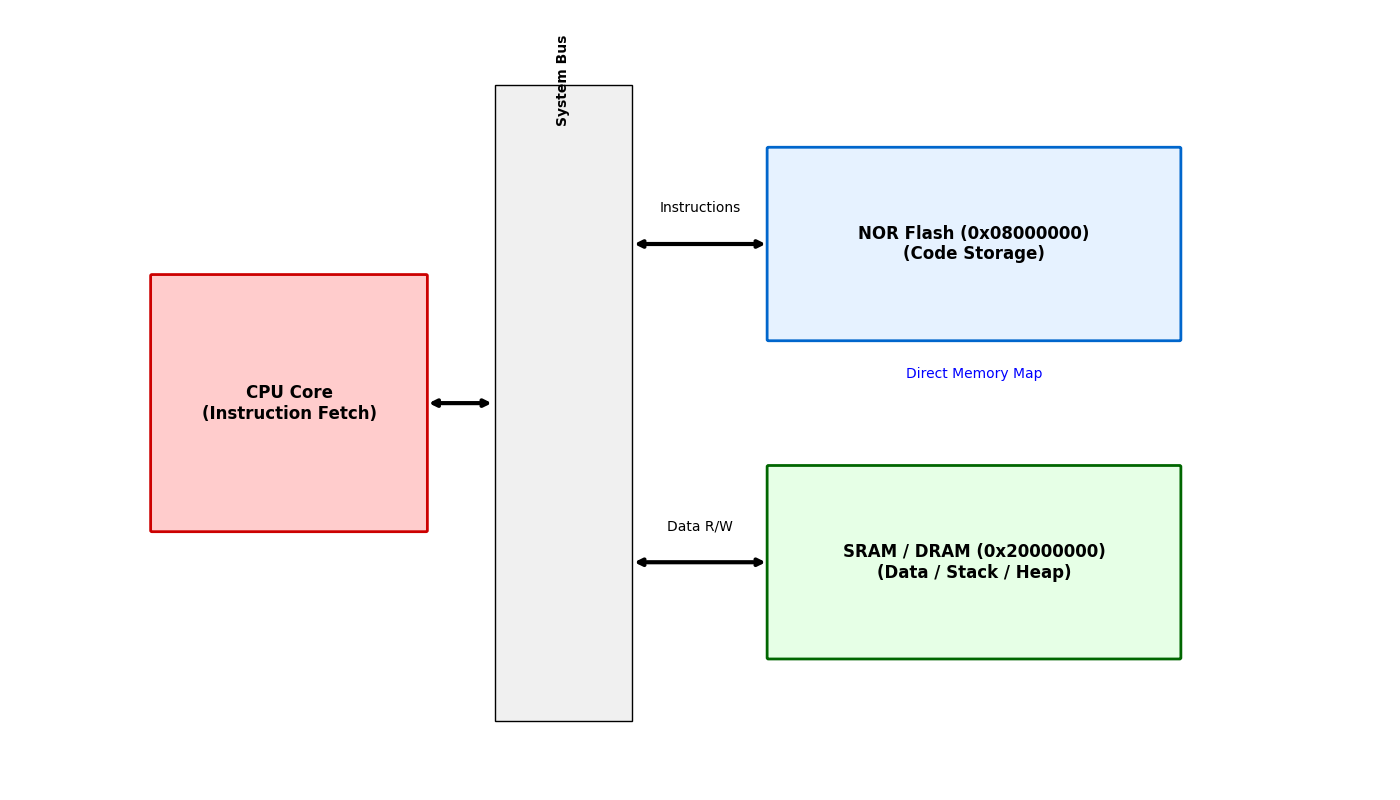

2.1 XIP 原理图解

在 XIP 模式下，NOR Flash 被直接映射到 CPU 的物理地址空间（例如 0x08000000）。CPU 的取指单元（Fetch Unit）像访问 SRAM 一样访问 Flash。

2.2 启动流程与优化

Reset: CPU 复位，PC 指针指向 Reset Vector（通常在 Flash 起始地址）。
Fetch: CPU 直接从 Flash 读取第一条指令。
Boot: 执行 Bootloader（如 U-Boot SPL）。
Relocation: 初始化 DDR RAM，将主程序（或 Kernel）从 Flash 复制到 RAM（为了更快的运行速度）。

代码优化技巧:

减少擦写: 尽量避免在 NOR Flash 上频繁更新配置参数。使用磨损均衡（Wear Leveling）文件系统（如 JFFS2）或预留专门的参数扇区。
按块对齐: 固件升级时，确保写入的数据长度是 Page 的整数倍，起始地址是 Block 的边界。

3. Linux 系统应用

在 Linux 中，NOR Flash 通常由 MTD (Memory Technology Device) 子系统管理。

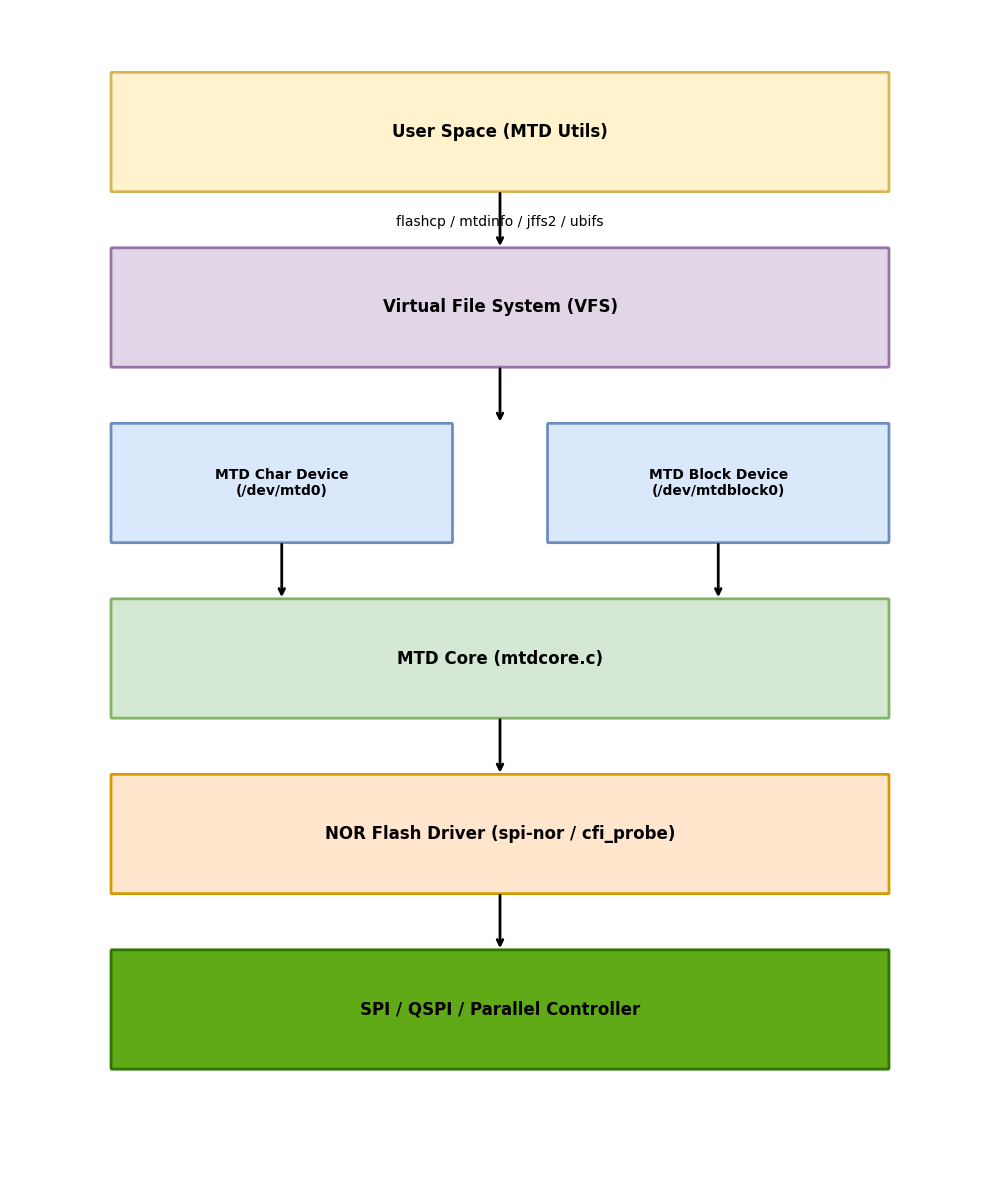

3.1 MTD 子系统架构

MTD Core: 提供统一的读/写/擦除接口，屏蔽底层差异。
SPI-NOR Framework: 专门处理 SPI 接口的 Flash，支持 JEDEC ID 自动识别。
Partitioning : 将物理 Flash 划分为多个逻辑分区（如 mtd0, mtd1）。

3.2 设备树 (DTS) 配置范例

以下是一个典型的 QSPI NOR Flash 设备树节点配置：

dts 复制代码

&qspi {
    status = "okay";
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_qspi>;

    flash0: w25q256@0 {
        compatible = "jedec,spi-nor";
        reg = <0>;
        spi-max-frequency = <104000000>; /* 104 MHz */
        m25p,fast-read;

        partitions {
            compatible = "fixed-partitions";
            #address-cells = <1>;
            #size-cells = <1>;

            partition@0 {
                label = "bootloader";
                reg = <0x00000000 0x00100000>; /* 1MB */
                read-only;
            };

            partition@100000 {
                label = "kernel";
                reg = <0x00100000 0x00600000>; /* 6MB */
            };

            partition@700000 {
                label = "rootfs";
                reg = <0x00700000 0x01900000>; /* 25MB */
            };
        };
    };
};

3.3 常用工具链实战

Linux 提供了 mtd-utils 工具包来管理 Flash。

1. 查看分区信息:

bash 复制代码

mtdinfo /dev/mtd0
# 输出示例：
# Name:                           bootloader
# Type:                           nor
# Eraseblock size:                65536 bytes, 64.0 KiB
# Amount of eraseblocks:          16 (1048576 bytes, 1.0 MiB)

2. 擦除分区:

bash 复制代码

flash_erase /dev/mtd1 0 0
# 参数说明：/dev/mtd1 是设备，第一个 0 是起始块，第二个 0 表示擦除到末尾

3. 写入镜像:

bash 复制代码

# 将 zImage 写入 kernel 分区
flashcp -v zImage /dev/mtd1

4. 读取校验:

bash 复制代码

# 读取前 64KB 数据
dd if=/dev/mtd0 of=boot_dump.bin bs=64k count=1
hexdump -C boot_dump.bin | head

4. 总结

NOR Flash 凭借其 XIP 特性和高可靠性，在嵌入式系统启动链路中扮演着不可替代的角色。掌握其在 Linux 下的驱动配置、分区规划及 MTD 工具使用，是嵌入式 Linux 开发者的基本功。
