STM32单片机光敏传感器控制蜂鸣器

一、功能与作用

环境光线检测: 光敏传感器(如光敏电阻)感知周围环境的光照强度,并将其转换为电信号(通常是电阻变化或电压变化)。

信号采集与转换: STM32的ADC(模数转换器)模块读取光敏传感器产生的模拟电压信号,并将其转换为数字量。

逻辑判断: STM32的CPU处理ADC采集到的数字量。程序代码中会设定一个或多个阈值(例如,低于某个值表示环境过暗,高于某个值表示环境过亮)。

输出控制: 根据判断结果,STM32通过其GPIO(通用输入输出)引脚输出控制信号:当光照条件满足预设的触发条件(如过暗)时,控制GPIO输出高电平或低电平(具体取决于驱动电路设计)。当光照条件恢复正常时,控制GPIO输出相反的电平。

驱动执行: 蜂鸣器(通常是无源蜂鸣器需要PWM驱动,或有源蜂鸣器只需要电平控制)连接到STM32的GPIO引脚。当GPIO输出有效驱动信号时,蜂鸣器鸣响。当GPIO输出无效信号时,蜂鸣器停止。

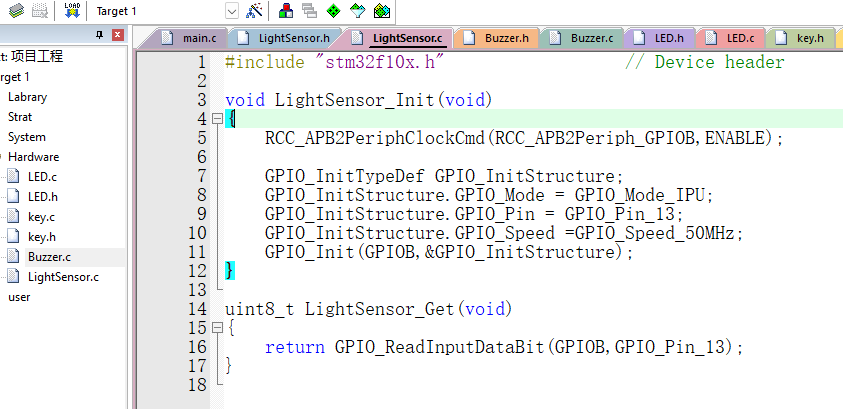

二、光敏传感代码

功能:初始化光线传感器对应的GPIO引脚,并读取传感器状态。

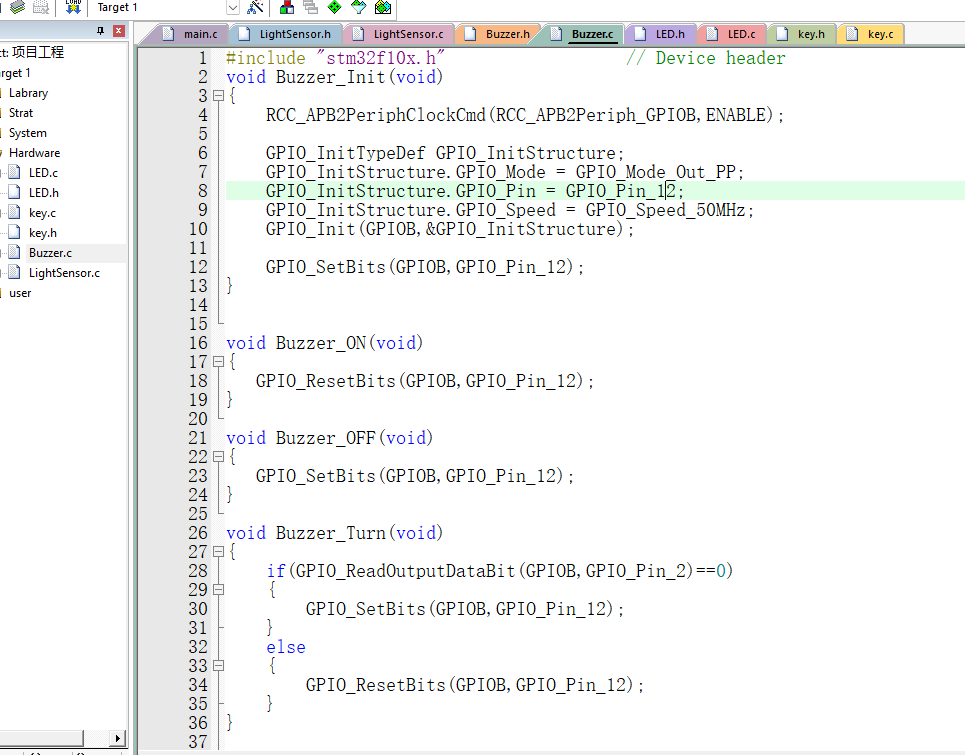

三、蜂鸣器代码

功能:初始化蜂鸣器对应的GPIO引脚,并提供"开/关/翻转"蜂鸣器的接口。
