庖丁解牛：从两张核心电路图，透视新能源汽车的“动脉”与“毛细血管”

庖丁解牛：从两张核心电路图，透视新能源汽车的"动脉"与"毛细血管"

关键词：

三相相控整流， Δ-Y变压器，晶闸管整流桥，有源滤波，EMI滤波器，直流母线，预充电电路，采样系统

系统概述：三相相控整流原型
输入与隔离：三相电源与Δ-Y变压器
缓冲与保护：预充电电阻与接触器网络
功率变换核心：三相晶闸管全桥整流电路
能量缓冲与滤波：直流母线支撑与LC滤波器
电磁兼容设计：输出端EMI滤波器
功能定义：作为PFC或充电前级的采样系统

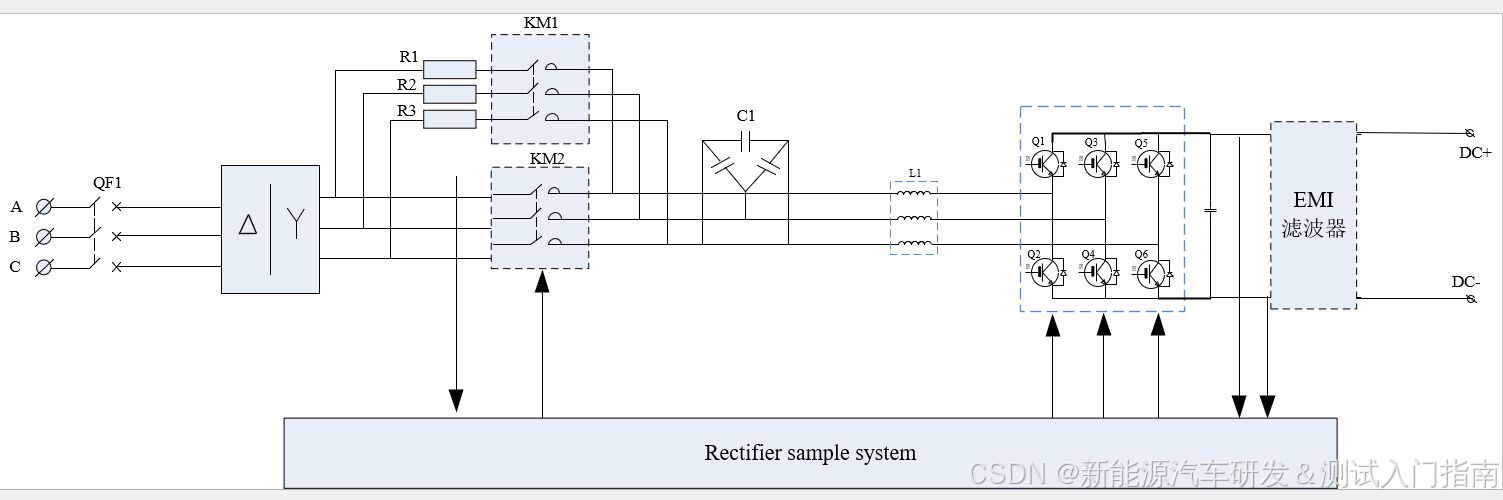

图1：三相整流采样系统

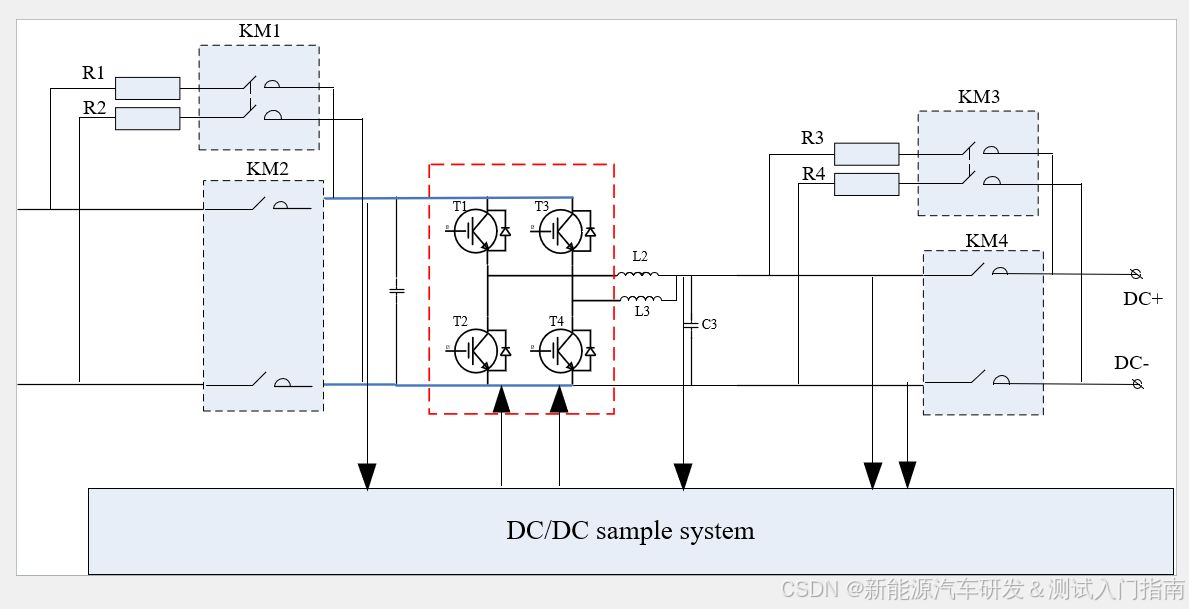

图2：DC/DC变换采样系统

关键词：

双向DC/DC变换，全桥拓扑， MOSFET/IGBT开关，滤波网络，继电器阵列，电流采样，控制与反馈回路

目录：

系统概述：非隔离双向DC/DC变换原型
输入级配置：继电器切换与采样电阻网络
功率级拓扑：H桥（全桥）功率开关电路
能量传递与滤波：LC谐振/滤波网络
输出与采样：直流输出与多路采样反馈点
核心功能：作为电压转换与控制算法验证平台

真正的工程智慧，隐藏在每一处拓扑设计与器件选型之中

"三电"------电池、电机、电控，构成了新能源汽车的"心脏"与"神经"。然而，在众多科普文章聚焦于电池能量密度、电机峰值功率之时，决定整车能效、安全与可靠性的"幕后英雄"------电控功率硬件，往往被忽视。

作为一名在三电领域工作多年的工程师，我将以两张极具代表性的电路图为例，带你深入新能源汽车电力转换的核心现场，揭示能量如何在"动脉"（高压主回路）与"毛细血管"（多电压等级网络）中高效、安全地流淌。

01 三电中枢：从电池到车轮的能量流转

在深入电路之前，我们需建立整车的能量视图。纯电动汽车的能量流，本质上是一个复杂、双向、多电压等级的电力网络。

高压动力电池（如400V或800V直流）是能量核心，它必须经过精确的"翻译"与"调度"，才能完成三大核心任务：驱动交流电机、为低压系统供电、从电网补充能量。这正是"电控"系统的核心使命。

而实现这一切的物理基础，是功率半导体开关（IGBT/SiC MOS）以每秒数万次的精密开合，搭建起的"能量高速公路"。

下文将剖析的两张图，图1：整流/逆变系统 ，是车辆与外界交换能量的"总闸门"；图2：DC/DC变换器，是维持整车"新陈代谢"的"稳定器"。

02 能量"总闸门"：图1 AC/DC双向变换器深度解构

这张被标注为"整流样机"的电路图，实则是现代新能源汽车车载充电机 和电机控制器功率硬件的底层拓扑。它绝不仅仅是"整流"，而是一套可双向运行的高效能量转换系统。

1. 输入与预充电：安全启动的"柔性"艺术

电网三相交流（A, B, C）经断路器QF1后，首先面临接入瞬间的冲击电流考验。KM1、KM2及其串联的缓冲电阻R1-R3，构成了经典的"预充电电路"。

其工作逻辑是：上电时，先由KM2导通，电流经电阻限流，为母线滤波电容C1进行"柔性"充电。当电容电压接近输入峰值时，KM1吸合，电阻被旁路，系统进入全功率运行。这是防止"炸管"（IGBT过流损坏）的第一道防线。

2. 拓扑核心：维也纳整流与三相全桥逆变

图中Y/Δ连接的变压器（实际OBC中可能为PFC电感）与后续电路，构成一个"三相升压PFC + 全桥逆变"的组合拓扑，学术上常称为"Vienna整流"的变种。

前半程（整流模式）：Q1-Q6 IGBT并非闲置。在PWM控制下，它们与二极管协同工作，将交流输入转换为高压直流，同时对输入电流波形进行"功率因数校正"，使其与电压同相位。这不仅满足电网谐波标准，更能最大化利用电网容量，减少无功损耗。滤波后的平滑直流（DC+， DC-）直达高压母线。
后半程（逆变模式） ：这是驱动电机的核心。控制器接收整车扭矩指令，通过发波算法，控制Q1-Q6以特定时序通断，将电池直流"塑造"成幅值、频率精确可调的三相交流电，驱动永磁同步或感应电机旋转。此处的EMI滤波器至关重要，它能抑制IGBT高频开关产生的高dV/dt、dI/dt对外辐射的电磁干扰，是满足CISPR 25等车规级EMC标准的基石。

3. 双向能力的战略价值

此电路的精髓在于"双向"。驱动时，它是逆变器；连接充电桩时，它是有源整流器。未来车辆作为移动储能单元（V2G/V2L）时，它又能将电池直流逆变成交流电回馈电网或为家用电器供电。一套硬件，实现多种功能，是高集成度、低成本设计的典范。

03 能量"稳定器"：图2 隔离型双向DC/DC变换器深度解构

如果说图1处理的是"主能量流"，图2的DC/DC则负责构建整车稳定的"能源内网"。其核心任务是将动力电池的高压直流，安全、高效地转换为稳定的低压直流（如12V/24V），为整车控制器、车灯、影音等低压系统供电。

1. 拓扑揭秘：双有源全桥

图中T1-T4构成的电路，是经典的"双有源全桥"的简化呈现。这是当前主流车载高压转低压DC/DC的首选拓扑。

输入侧：KM1-KM4和R1-R4同样构成预充电和状态切换网络。隔离型设计，使得高压侧与低压侧在电气上完全隔离，这是功能安全的强制性要求，可防止高压意外窜入低压系统造成危险。
能量是如何"跨过鸿沟"的？ 高压侧全桥（T1-T4）将直流逆变成高频交流方波，通过高频变压器（图中由L2、L3等元件等效其漏感与励磁电感）传递到副边。低压侧的全桥（图中未画出，集成在后续电路中）再将高频交流整流回低压直流。
高频化的意义：开关频率可达数百kHz，使得变压器磁芯和体积得以大幅减小。这正是现代电驱动系统追求"高功率密度"的关键：用更小、更轻的器件，传递相同的功率。

2. 双向的意义：不仅仅是供电

此DC/DC同样设计为双向。常规状态下，高压为低压系统供电。当高压电池因故障或低温无法供电时，低压蓄电池可通过此DC/DC反向为高压系统短暂供电，实现关键控制器的唤醒和安全下电流程，这是功能安全架构的保障。

04 系统集成：能量如何在整车中"智能流淌"？

让我们将两个电路模块置于整车语境，看一个完整的能量循环：

场景1：直流快充

电网交流电经充电桩整流为高压直流，绕过图1电路 ，直接通过充电接触器为电池充电。此时，图2的DC/DC同步工作，从高压母线取电，为充电过程所需的BMS、冷却系统等低压负载供电。

场景2：车辆驱动与能量回收

驱动：电池高压直流 → 图1电路（工作于逆变模式） → 三相交流电 → 驱动电机。
能量回收 ：电机转为发电机，输出三相交流电 → 图1电路（工作于整流模式） → 高压直流电 → 为电池充电。此时，图2的DC/DC持续为低压系统供电。

场景3：交流慢充与V2L

充电：电网交流电 → 图1电路（工作于PFC整流模式） → 高压直流 → 为电池充电。
放电：电池高压直流 → 图1电路（工作于逆变模式） → 220V家用交流电 → 对外放电。图2的DC/DC在整个过程中保障系统自身用电。

05 技术演进与未来挑战

电压平台升级：随着800V高压平台普及，对图中所有功率器件（IGBT、电容、继电器）的耐压、绝缘等级提出更高要求。SiC MOSFET凭借其高压、高频、耐高温特性，正在逐步替代部分IGBT，以提升系统效率和功率密度。
高度集成：未来趋势是将图1的OBC、图2的DC/DC以及电机控制器、高压配电盒等进行"多合一"集成，大幅减少线束、连接器和体积，降低成本，但这对热管理、电磁兼容、结构设计带来巨大挑战。
功能安全：图中每一个接触器、每一路采样通道（如KC1-KC4），都需遵循ISO 26262功能安全标准进行冗余设计和诊断覆盖，确保任何单点故障都不会导致危险。
软件定义：硬件的潜力最终由控制算法释放。更先进的调制策略、更快的故障保护逻辑、更优的能效管理算法，是各主机厂和供应商竞争的核心软实力。

新能源汽车的"三电"系统并非高深莫测的黑箱，而是一系列经典功率电子拓扑的智慧结晶与工程妥协。从最初的实验室样机走向百万量产的可靠部件，其背后是对每一颗电阻选型、每一个驱动回路、每一次开关损耗、每一分电磁干扰的极致打磨。

当我们谈论电动化浪潮时，不应只看到电池能量密度的线性增长，更要看到功率半导体每一次开关所承载的效率革命，以及在其之上构建的、日益精密的整车能量网络。这才是新能源汽车真正坚实的技术底座。
