横列式双旋翼两轴飞行器倾转旋翼simulink simscape仿真MATLAB 内环

横列式双旋翼两轴飞行器倾转旋翼simulink simscape仿真MATLAB 内环外环pid控制

最近在实验室折腾横列式双旋翼飞行器仿真，这玩意儿跟传统四旋翼完全不是一个路数。两个螺旋桨横向排列不说，还得实现旋翼倾转控制，调试的时候差点没把键盘砸了。今儿就手把手教你怎么在Simulink里搭模型，顺带聊聊双环PID怎么玩出花。

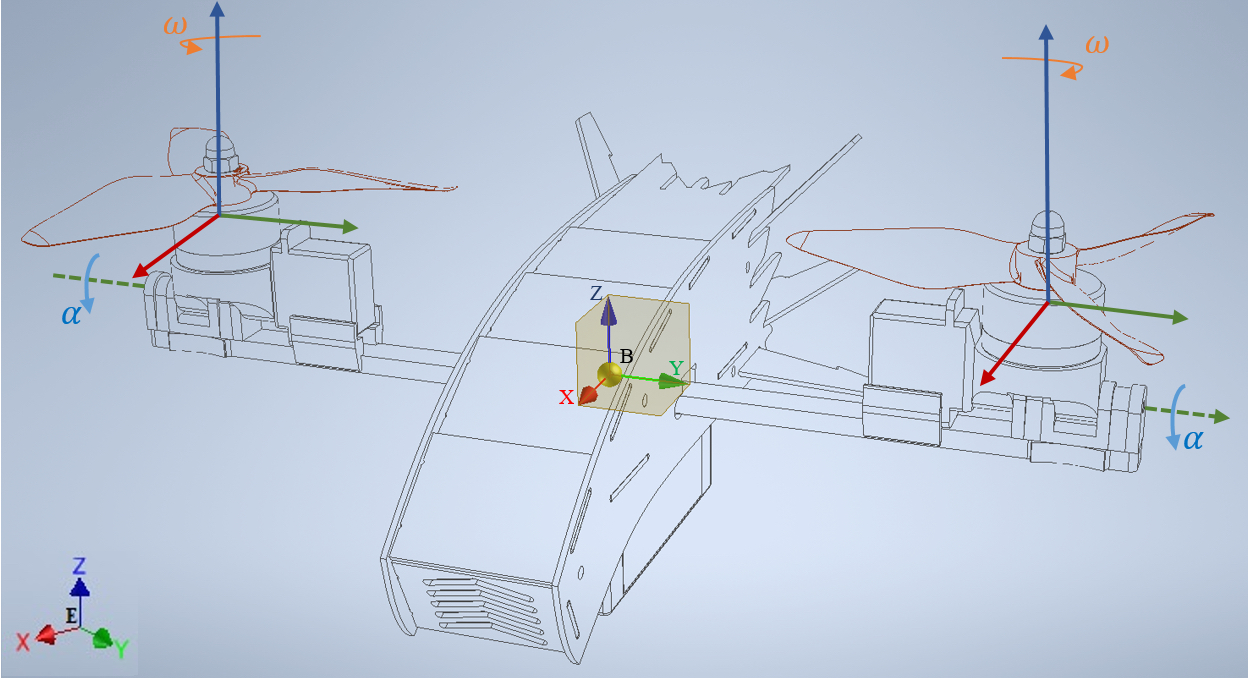

先上硬菜------模型搭建。在Simscape Multibody里搞机械结构时，千万别傻乎乎用默认的旋转关节。咱得给每个旋翼加个倾斜自由度，具体操作看这段配置：

matlab 复制代码

smexportrigidbody('rotor_assembly',...
    'JointType','revolute',...
    'Axis',[0 1 0],...  % Y轴旋转实现倾转
    'Parent','base_link');

这个Y轴旋转关节就是让旋翼能前后摆动的关键，注意坐标系对齐别搞反了。动力学方程建议直接用Simscape自带的模块，比手推方程靠谱多了，毕竟这货要考虑陀螺力矩耦合效应。

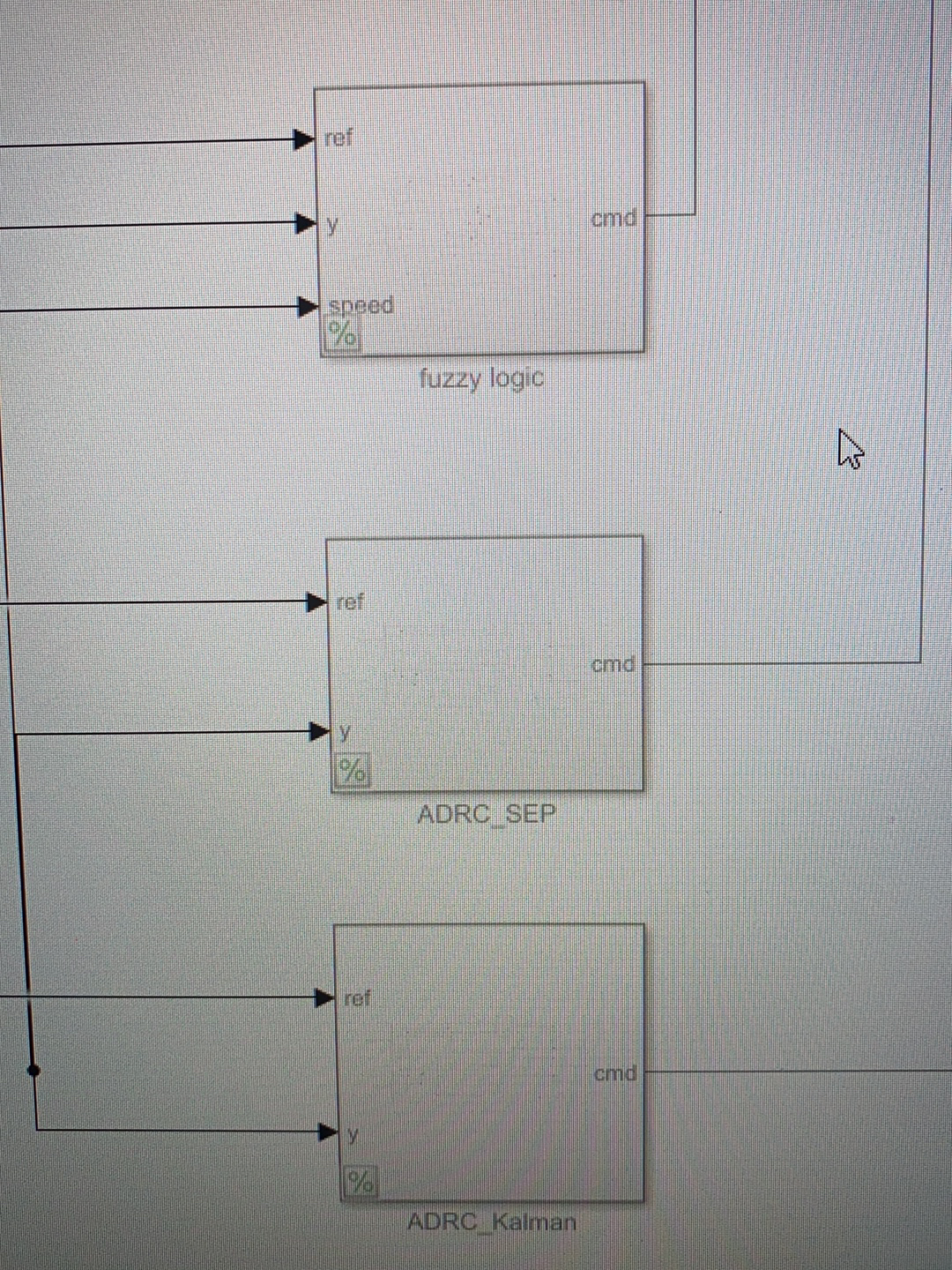

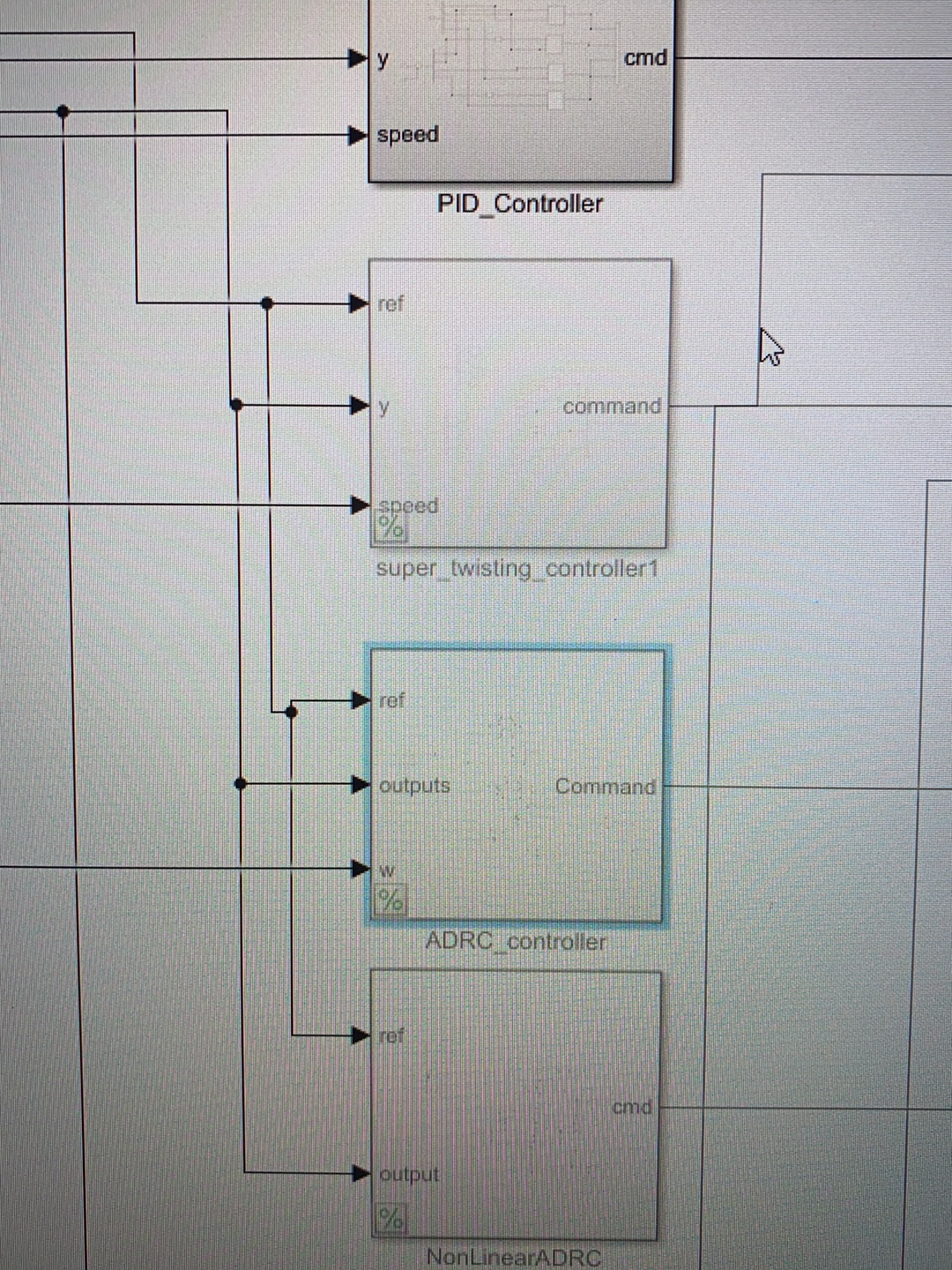

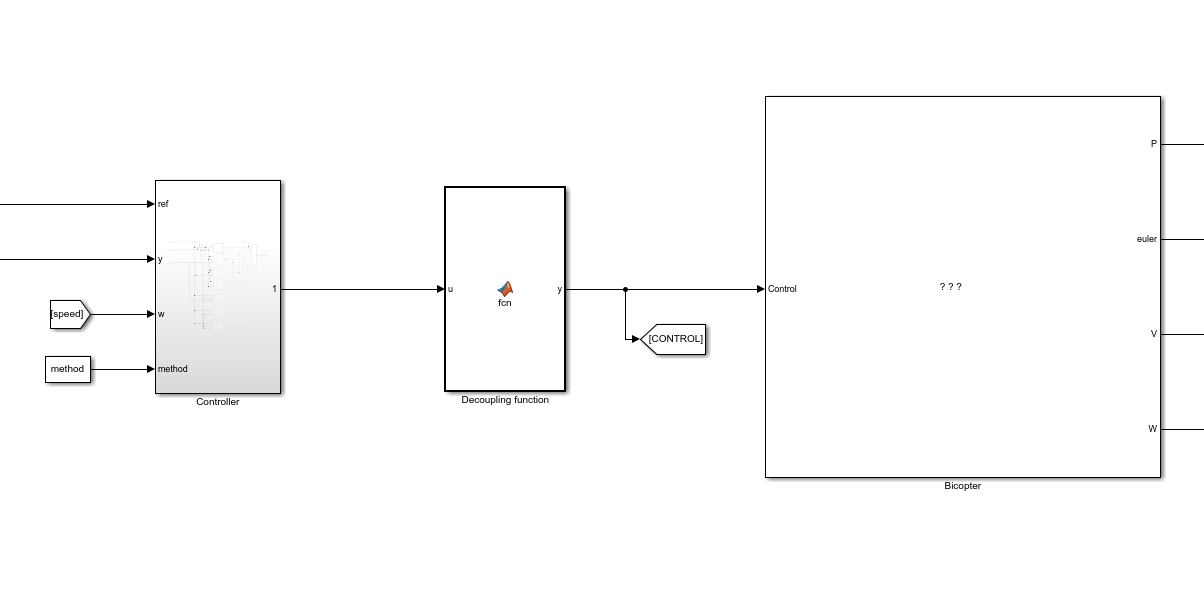

内环控制才是重头戏。咱在Simulink里直接拖PID模块不香吗？但双旋翼的横滚-偏航耦合得特殊处理。看这个暴力调参法：

matlab 复制代码

inner_pid = pid(8.2, 0.05, 0.8, 0.01);  % 内环角度控制
set_param('model/Inner_PID','P','8.2','I','0.05','D','0.8');

参数不是乱填的，8.2的P值能快速响应姿态变化，0.8的D值专治电机延迟带来的震荡。注意这里采样时间设了0.01秒，比外环快5倍，毕竟姿态控制慢了直接炸机。

外环位置控制更刺激。这里有个骚操作------把倾转角度当控制量喂给内环。代码里这么实现：

matlab 复制代码

function tilt_angle = outer_controller(pos_error)
    persistent integral;
    if isempty(integral)
        integral = 0;
    end
    k_outer = [0.6, 0.02, 1.2];
    integral = integral + pos_error * 0.02;
    tilt_angle = k_outer*[pos_error; integral; derivative(pos_error)];
end

这个自定义函数模块处理XY平面位置误差，积分项加了抗饱和处理。注意外环PID的I值只有0.02，大了容易引发旋翼过冲。

调参时切记先锁死外环，单独调内环。有个坑得提醒：Simscape的物理引擎步长要和控制器步长对齐，不然会出现迷之震荡。建议用变步长求解器，最大步长别超过0.05秒。

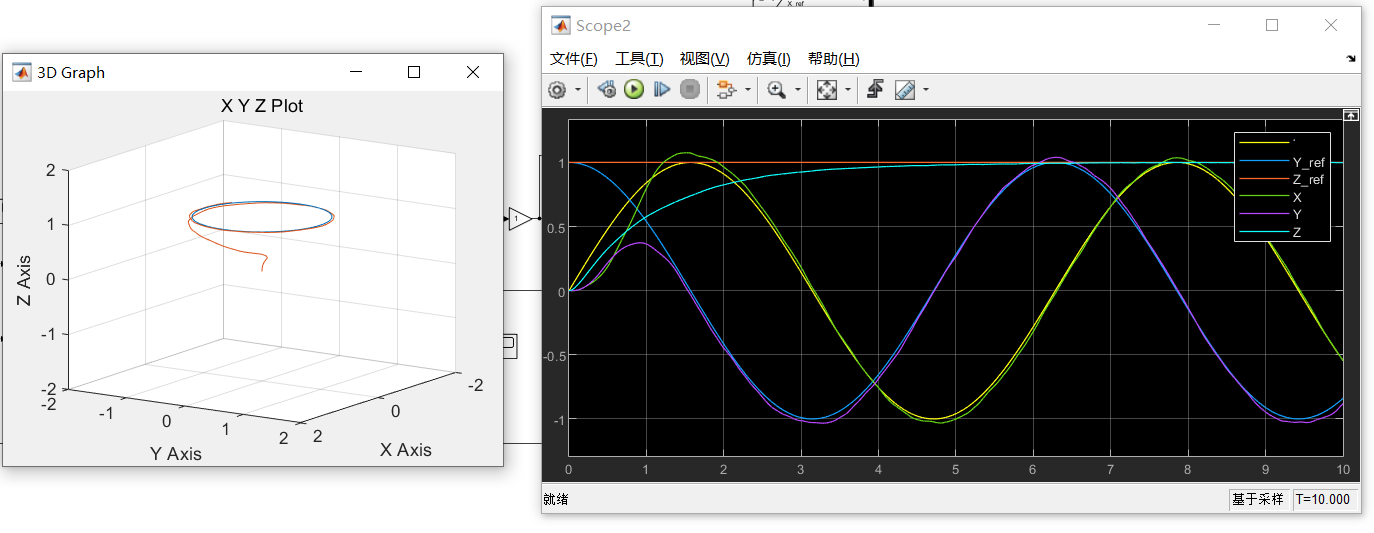

最后上点干货------仿真结果怎么看？在Animation窗口看旋翼摆动幅度是否平滑，Scope里重点关注横滚角速度曲线。正常应该像心跳图一样有规律波动，要是出现锯齿状，赶紧检查陀螺力矩补偿模块。

这破项目调了俩礼拜，最后发现是电机模型里的库伦摩擦参数没设对。建议各位在搭模型时，先把所有摩擦系数设为零，等控制律调通了再慢慢加非线性因素，保准能少掉几根头发。
