1. 安装 STM32CubeIDE

我设置的安装目录：D:\IDE\ST\STM32CubeIDE_1.19.0

先关闭启动后打开的 Information Center。

工作空间（Workspace）：一个工作空间对于一个实际目录（F:\workspace_1.19.0），可以放置多个项目（Project）。

-- .metadata 文件夹用于存放工作空间 IDE 的各种配置文件，以及工作空间所管理的项目的信息文件。

-- 切换工作空间：File --> Switch Workspace。
项目（Project）：项目名称就是文件夹名称（demo_led）。

-- .settings ：管理项目信息的子目录。

-- *.ioc文件：CubeMX 项目文件。
视图（View）：一些功能子界面，菜单项：Window --> Show View，一些常用的视图如下。

-- Project Explorer：显示项目目录和文件。

-- SFRs：显示MCU 特殊寄存器的内容。

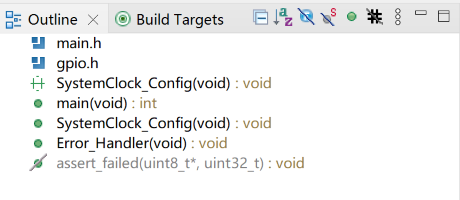

-- Outline：显示一个文件内代码概览，可以显示文件内的函数，宏，类型，变量等各种定义。

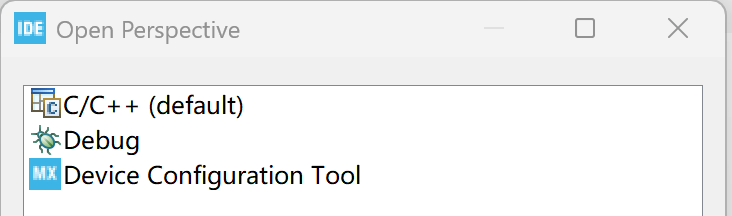

场景（Perspective）：多个视图组成的一种工作界面，一个场景一般对应与一种工作需求，菜单项：Window --> Perspective --> Open Perspective --> Other... 会看到最常用的三种场景。

-- C/C++（default）：最常用。

-- Debug：程序调试。

-- Device Configuration Tool：内置 CubeMX 操作界面。

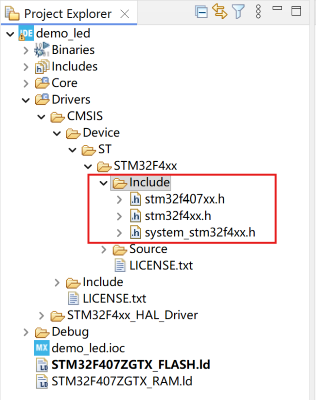

具体型号 MCU 相关定义文件
1. stm32f407xx.h：所有外设的地址映射和数据结构定义，外设寄存器的定义，用于访问外设寄存器的宏定义。

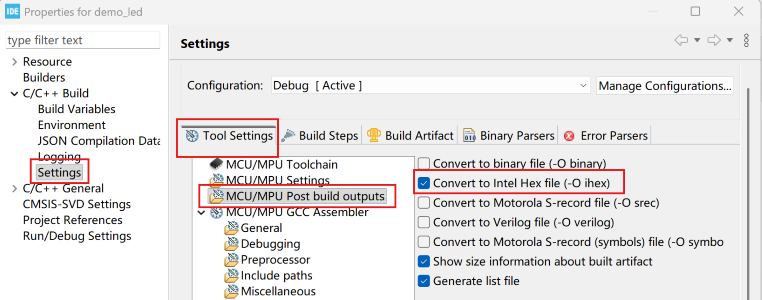

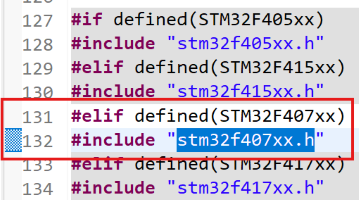

2. stm32f4xx.h：根据项目的编译符号定义，在条件编译中包含具体的 MCU 定义头文件，条件编译符号 STM32F407xx 和 USE_HAL_DRIVER 可以在编译设置中定义，菜单项：Project --> Properties，找到 C/C++ Build\Setting，找到MCU/MPU GCC Compiler\Preprocessor，就可以看到两个预处理符号。
3. system_stm32f4xx.h：定义了系统初始化函数 SystemInit(); 这个函数在系统复位之后，main()函数之前调用。

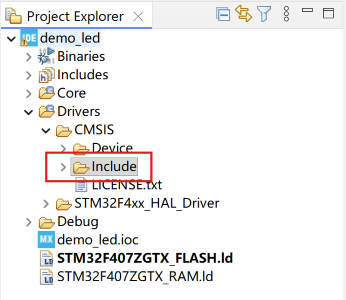

ARM 内核驱动文件

STM32F4xx 系列器件的 HAL 驱动程序，\Inc 是头文件，\Src是程序文件，每一种外设有一个基本驱动文件（如：stm32f4xx_hal_gpio.h），有的还有一个扩展驱动文件（如：stm32f4xx_hal_gpio_ex.h）。
1. stm32f4xx_hal.h：HAL驱动的宏定义和函数定义，HAL_Init() 初始化 HAL 库，HAL_Delay() 实现 ms 级延时。带有 __weak 修饰符的是弱函数，需要自己重新实现功能。
2. stm32f4xx_hal_def.h：HAL 的一些通用定义，包括枚举，宏定义，结构体等，例如：类型 HAL_StatusTypeDef。
3. stm32f4xx_hal_cortex.h：关于 cortex 内核的常量，结构体，函数定义，如：中断优先级定义和设置函数等。

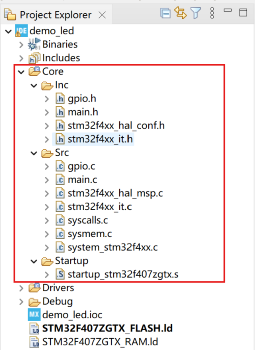

Core 下面的 Inc 和 Src 目录下，每个启用的外设都会生成一个外设初始化程序文件。
1. GPIO 初始化程序文件 gpio.h 和 gpio.c，MX_GPIO_Init() GPIO初始化函数。
2. stm32f4xx_hal_conf.h：HAL 驱动程序的一些配置，例如：启用 MCU 上哪些外设模块，对 RCC 时钟频率的设置，都是根据 CubeMX 配置自动生成，不需要修改此文件。
3. stm32f4xx_it.h：中断服务例程（ISR）定义，SysTick_Handler() 是系统定时器 Systick 的 ISR，系统定时器 Systick 每 1ms 中断一次，HAL_Delay() 依靠它实现 ms 级延时。
4. stm32f4xx_hal_msp.c：MSP 程序文件，HAL_MspInit() MSP 初始化函数，针对具体 MCU 的一些初始化工作，对 stm32f4xx_hal.c 中弱函数 __weak void HAL_MspInit(void) 的重新实现。
5. system_stm32f4xx.c：实现 SystemInit() 和 SystemCoreClockUpdate() 函数。
6. syscalls.c 定义了一些底层函数，sysmem.c 定义了内存管理函数。

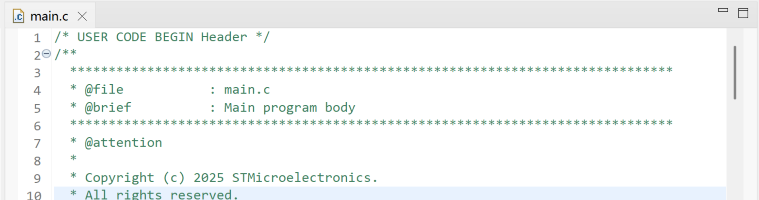

7. main.h 和 main.c 是主程序。
\Startup 目录下的是启动文件，是一个汇编语言程序，MCU 复位后首先执行的程序，初始化堆栈指针 SP 和代码指针 PC，设置中断程序向量表，执行 SystemInit() 函数，再执行主函数 main()。
