真空泵控制系统的软硬件搭配就像豆浆配油条------西门子200smart PLC负责逻辑控制，昆仑通态触摸屏当操作界面，这组合在工业现场用着是真顺手。咱们今天不扯理论，直接上干货。

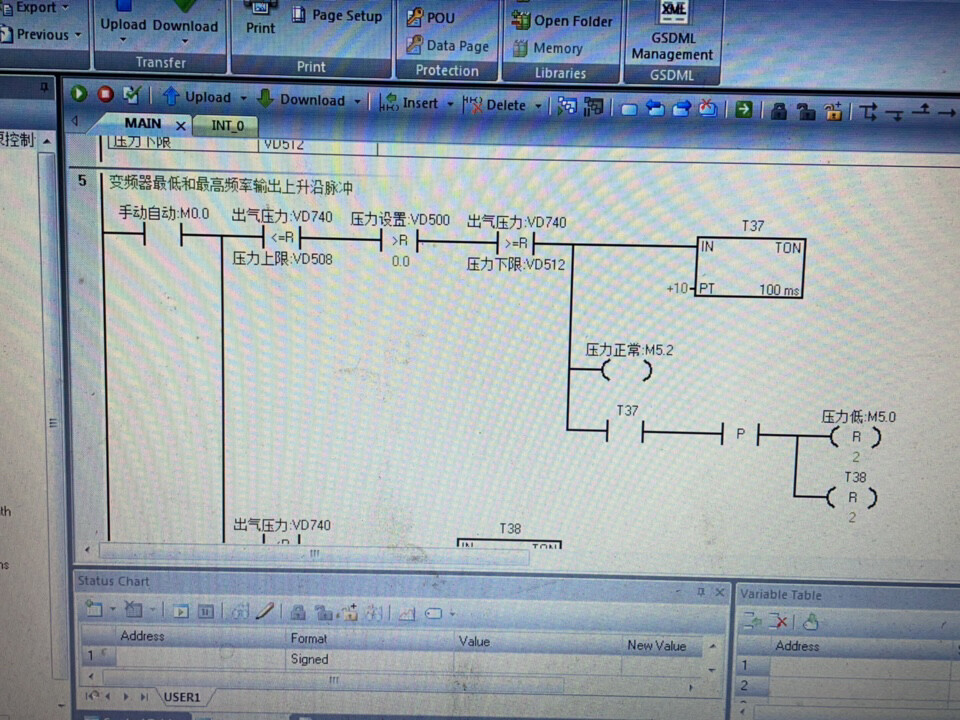

先看PLC程序里的手动控制部分。这段梯形图主要处理启停和状态反馈：

ladder 复制代码

Network 1
LD    手动模式开关:I0.0
=     手动运行标志:M0.0

Network 2
LD    M0.0
A     启动按钮:I0.1
O     Q0.0
AN    停止按钮:I0.2
=     真空泵输出:Q0.0

Network 3
LD     Q0.0
MOVW  1, VW100

这里用了个自锁电路，按启动按钮后真空泵保持运行，直到按下停止按钮。VW100这个寄存器后面会跟触摸屏的数值显示框绑定，实时显示运行状态。要注意I/O点的分配得跟实际接线一致，特别是急停信号必须接常闭点。

自动模式更有意思，涉及到定时循环控制：

ladder 复制代码

Network 4
LD    自动模式开关:I0.3
TON   T37, 300  //30秒启动延时

Network 5
LD    T37
TON   T38, 600  //运行60秒

Network 6
LD    T38
TON   T39, 120  //停机冷却12秒
CTU   C0, 3     //循环3次

Network 7
LD    T37
O     T38
=     Q0.0      //真空泵运行

这个自动流程是：延时30秒启动→运行60秒→停机冷却12秒→循环3次后停止。定时器编号别跟其他程序冲突，特别是用200smart的时候，T37到T39是100ms基准的，乘10就是实际毫秒数。

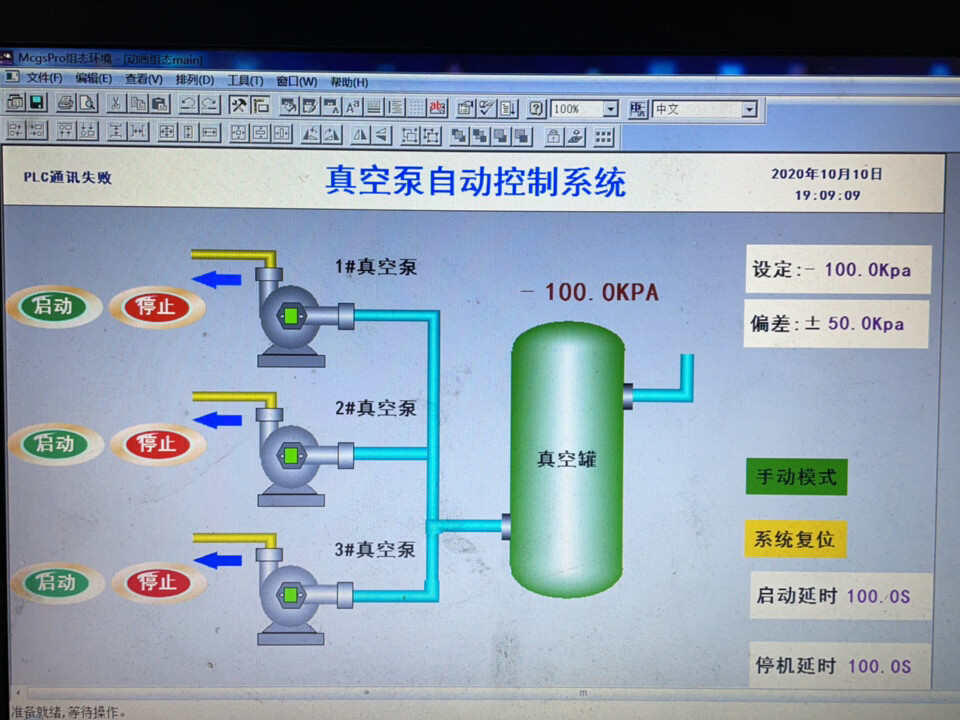

触摸屏这边要做个像样的操作界面。在MCGS组态软件里拖两个按钮，数值输入框绑定VW100，再搞个趋势图显示运行时长。重点是把PLC的M寄存器、V寄存器正确映射到触摸屏变量，这个环节最容易出幺蛾子------地址填错一位整个通信就挂了。

调试时建议先用手动模式试车，听见真空泵"嗡"的一声启动，再看Q0.0的LED指示灯是否亮起。遇到过最坑的情况是PLC输出点烧了，程序跑得欢但实际没动作。自动模式调试要带秒表，实测定时器准不准，特别是循环次数控制那块，别整成死循环把泵给干废了。

最后给个冷知识：真空泵运行时的电流波动挺大，PLC的模拟量模块最好加个软件滤波。要是做数据记录，记得在触摸屏脚本里加个时间戳存储，后期查故障日志能省不少事。
