TTL、RS232、RS485串口通信协议详解与对比

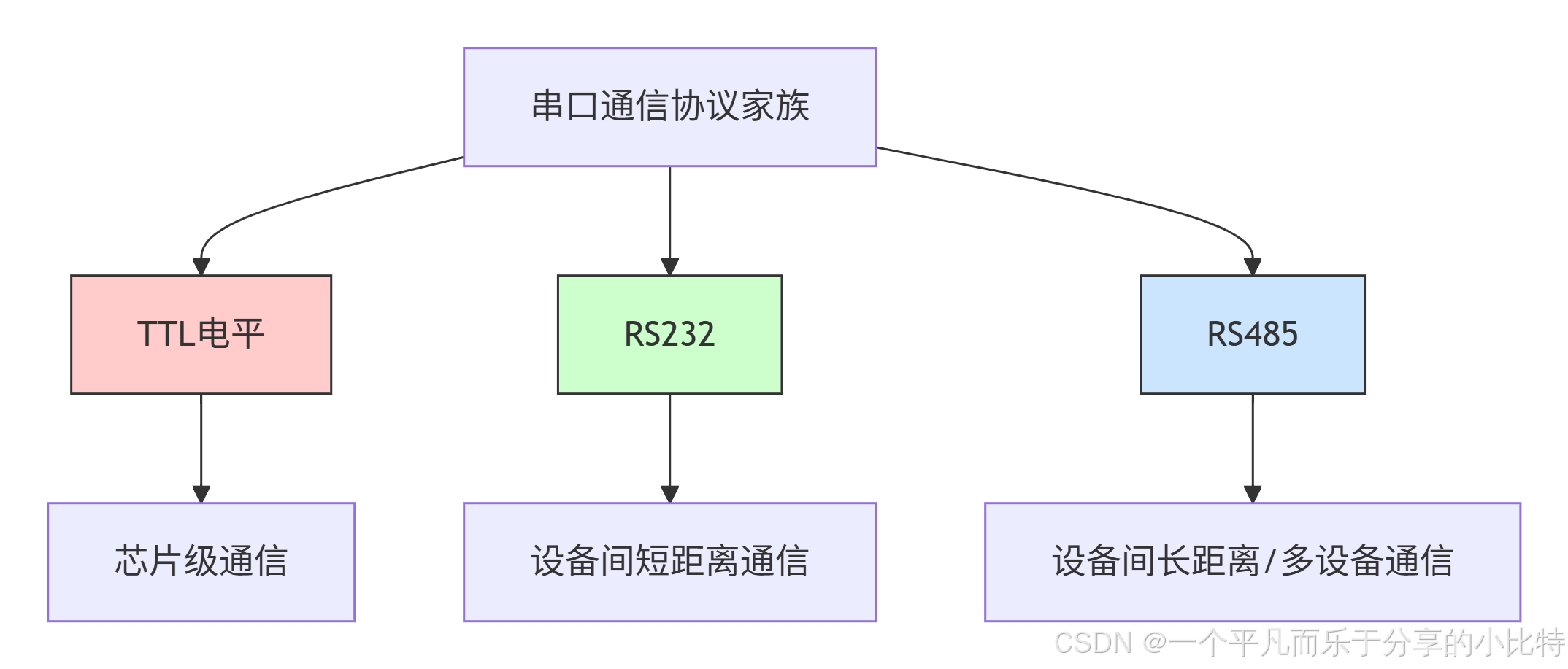

一、核心概念图解
二、什么是串口通信？
通信方式对比
并行通信： 数据总线
┌─┬─┬─┬─┐
D0│D1│D2│D3│ ... D7
└─┴─┴─┴─┘
▲多条线同时传输
速度快但线多
串行通信： 数据线
┌────────────────┐
│ 数据一位位传输 │
└────────────────┘
▲单条线顺序传输
速度慢但线少串口通信核心特点：数据像排队一样，一位接一位地在单条线上传输
三、TTL串口详解
1. 基本概念
TTL电平定义（5V系统）：
逻辑1（高电平）：2.4V - 5V ████████
逻辑0（低电平）：0V - 0.4V █
TTL电平定义（3.3V系统）：
逻辑1（高电平）：2.0V - 3.3V █████
逻辑0（低电平）：0V - 0.8V █2. 典型连接图
单片机TTL串口连接图：
┌─────────────┐ ┌─────────────┐
│ 单片机MCU │ │ 传感器 │
│ │ │ │
│ TX ───────┼─────────→│ RX │
│ │ │ │
│ RX ←──────┼─────────┼│ TX │
│ │ │ │
│ GND ───────┼─────────┼│ GND │
└─────────────┘ └─────────────┘
▲ 仅三根线，距离<30cm3. 特点总结
- 电压范围：0-5V或0-3.3V
- 传输距离：< 0.5米
- 工作方式：全双工（可同时收发）
- 连接设备：通常1对1
- 抗干扰：弱，易受噪声影响
四、RS232详解
1. 为什么需要RS232？
问题：TTL电平传输距离短、抗干扰差
解决方案：RS232采用更高电压、负逻辑
RS232电平定义：
逻辑1（MARK）： -3V 至 -15V ──────
逻辑0（SPACE）： +3V 至 +15V ██████
▲正负电压增强抗干扰能力2. 典型连接图
计算机与设备RS232连接（DTE-DCE）：
┌─────────────┐ ┌─────────────┐
│ 计算机 │ │ 调制解调器 │
│ (DTE设备) │ │ (DCE设备) │
│ │ │ │
│ TX ───────┼─────────→│ RX │
│ │ │ │
│ RX ←──────┼─────────┼│ TX │
│ │ │ │
│ RTS ───────┼─────────→│ CTS │
│ │ │ │
│ DSR ←──────┼─────────┼│ DTR │
│ │ │ │
│ GND ───────┼─────────┼│ GND │
└─────────────┘ └─────────────┘
▲ 9针或25针连接器，完整硬件流控3. DB9连接器引脚定义
DB9接口（正面视图）：
┌─────┐
│ 5 4 3 2 1│
│ 9 8 7 6 │
└─────┘
引脚功能：
1: DCD - 载波检测
2: RX - 接收数据
3: TX - 发送数据
4: DTR - 数据终端就绪
5: GND - 信号地
6: DSR - 数据设备就绪
7: RTS - 请求发送
8: CTS - 清除发送
9: RI - 振铃指示4. 特点总结
- 电压范围：±3V 至 ±15V
- 传输距离：可达15米（理论50英尺）
- 工作方式：全双工
- 连接设备：1对1
- 抗干扰：中等，比TTL强
五、RS485详解
1. RS485的革命性改进
RS485采用差分信号传输：
传输线A：发送反相信号 ──────╮
│差值判断逻辑
传输线B：发送正相信号 ──────╯
差分信号优势：
外部干扰会同时影响A、B线
但A-B的电压差保持不变！2. 差分信号原理
噪声影响示例：
无噪声时： 有噪声时：
A线: 2.5V -1V = 1.5V A线: (2.5V+干扰) -1V = 1.5V+干扰
B线: 0V -1V = -1V B线: (0V+干扰) -1V = -1V+干扰
差值: 1.5V - (-1V) = 2.5V 差值: (1.5V+干扰) - (-1V+干扰) = 2.5V
▲ 噪声被抵消了！3. 典型连接图（多点网络）
RS485总线网络拓扑：
┌─────────────┐
│ 主机设备 │
│ A B │
│ │ │ │
└────┼──┼─────┘
│ │
┌────┴──┴────┐
│ 120Ω终端电阻 │
└─────────────┘
│ │
┌──────────┴──┴──────────┐
│ │
┌───┴───┐ ┌───┴───┐
│设备1 │ │设备2 │
│A B│ │A B│
└───┬───┘ └───┬───┘
│ │
└─────────────────────────┘
▲ 一条总线最多可连接32个设备4. 特点总结
- 电压范围：±1.5V 至 ±6V（差分电压）
- 传输距离：可达1200米
- 工作方式：半双工（同一时间只能收或发）
- 连接设备：1对多（最多32个，通过中继器可达256个）
- 抗干扰：强，工业级抗干扰能力
六、详细对比表格
| 特性维度 | TTL | RS232 | RS485 |
|---|---|---|---|
| 信号类型 | 单端电压 | 单端电压（负逻辑） | 差分信号 |
| 逻辑电平 | 0/3.3V或0/5V | +3~+15V(0), -3~-15V(1) | ±1.5~±6V差分 |
| 最大距离 | < 0.5米 | 15米（9600bps时） | 1200米（较低速率时） |
| 最大速率 | 10 Mbps+ | 115.2 Kbps（15米时） | 10 Mbps（12米时） |
| 工作模式 | 全双工 | 全双工 | 半双工/全双工 |
| 驱动能力 | 点对点 | 点对点 | 多点（32节点） |
| 所需线数 | 3线(TX,RX,GND) | 3线(最小) 9线(标准) | 2线(A,B) + 地 |
| 抗干扰性 | 弱 | 中等 | 强（工业级） |
| 连接器 | 杜邦线/排针 | DB9/DB25 | 接线端子 |
| 成本 | 最低 | 中等 | 较高 |
| 典型应用 | 芯片间通信 | PC串口、老式外设 | 工业自动化、楼宇自控 |
七、性能参数可视化对比
传输距离 vs 传输速率
传输距离对比（9600bps时）：
TTL: █ 0.5m
RS232: ███████████████ 15m
RS485: ████████████████████████████████████████████████████████████ 1200m
传输速率对比（10米时）：
TTL: ███████████████████████████████████████ 10Mbps+
RS232: ███████████████ 115.2Kbps
RS485: ██████████████████████████████████████ 10Mbps抗干扰能力对比
电磁干扰环境下的表现：
TTL: ████ 办公室环境
RS232: █████████ 轻度工业环境
RS485: █████████████████████ 重工业环境（电机、变频器附近）八、应用场景实例
场景1：智能家居温控系统
TTL应用：
┌─────────┐ ┌─────────┐
│温度传感器│────→│主控MCU │
│ (TTL) │ 30cm │ (TTL) │
└─────────┘ └─────────┘
▲ 板级通信，距离近
RS485应用（扩展为多房间）：
┌─────────┐
│中央控制器│
│ (RS485) │
└────┬────┘
┌─────┼─────┐
┌───┴───┐ ┌───┴───┐
│卧室温控│ │客厅温控│
│(RS485)│ │(RS485)│
└───────┘ └───────┘
▲ 一个主机控制多个从机，距离可达整栋楼场景2：工业自动化生产线
RS232应用（老式设备）：
┌─────────┐ ┌─────────┐
│ 工业PC │────→│ 老式PLC │
│ (RS232) │ 10m │ (RS232) │
└─────────┘ └─────────┘
▲ 一对一控制，距离适中
RS485应用（现代产线）：
┌─────────┐
│ 主控制器 │
│ (RS485) │
└────┬────┘
┌────────┼────────┐
┌───┴───┐┌───┴───┐┌───┴───┐
│ 机器人 ││传送带 ││检测仪 │
│(RS485)││(RS485)││(RS485)│
└───────┘└───────┘└───────┘
▲ 一个网络控制整条产线，抗干扰强场景3：通信转换实例
实际工程中的混合使用：
┌─────────┐
TTL │ │ RS232
单片机 ──────────→│ 电平转换 │─────────→ PC
(3.3V) │ 芯片 │ (±12V)
└─────────┘
▲ MAX232等转换芯片
┌─────────┐
TTL │ │ RS485
单片机 ──────────→│ 收发器 │─────┬──→ 多个设备
(5V) │ │ A B │ (RS485网络)
└─────────┘ │

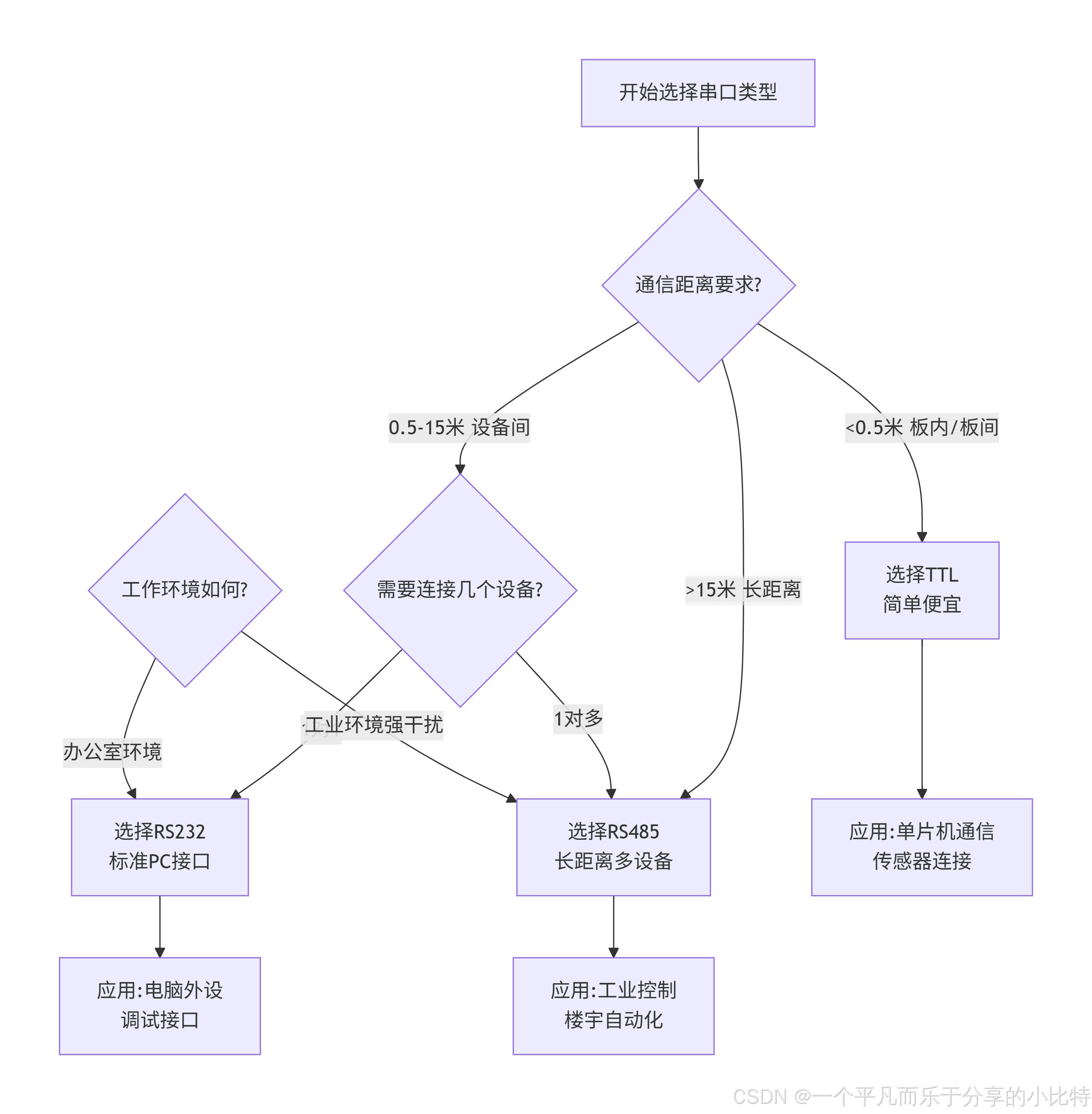

▲ MAX485等收发器芯片九、实际工程选择指南
十、常见问题与误区
误区1：RS232可以长距离传输
事实：RS232标准距离仅15米，实际受电缆质量、波特率影响
误区2：TTL和RS232可以直接连接
事实：必须经过电平转换！直接连接会损坏芯片
错误连接： 正确连接：
MCU(TTL) → PC(RS232) MCU(TTL) → MAX232 → PC(RS232)
3.3V/5V ±12V 3.3V/5V 转换 ±12V
║会损坏PC串口！ ║安全通信误区3：RS485是全双工的
事实：两线制RS485是半双工，四线制才是全双工
十一、现代应用与发展
1. 现状分析
当前应用分布：
TTL: ███████████████ 嵌入式开发、物联网设备
RS232: ██████ 老设备维护、工业特定应用
RS485: ██████████████ 工业自动化、安防系统2. 与新型总线的对比
| 特性 | RS485 | 以太网 | CAN总线 | USB |
|---|---|---|---|---|
| 成本 | 低 | 中高 | 中 | 低 |
| 距离 | 1200m | 100m | 1000m | 5m |
| 速率 | 10Mbps | 100Mbps-10Gbps | 1Mbps | 480Mbps-20Gbps |
| 实时性 | 好 | 一般 | 优秀 | 一般 |
| 拓扑 | 总线型 | 星型 | 总线型 | 星型 |
3. 未来趋势
- TTL：继续作为芯片间通信标准
- RS232：逐渐被USB替代，但工业领域仍存
- RS485：在工业领域保持稳固地位，与以太网共存
十二、总结与建议
快速选择表
| 你的需求 | 推荐方案 | 理由 |
|---|---|---|
| 单片机与传感器通信 | TTL | 简单、便宜、无需转换 |
| PC连接调试设备 | RS232或USB转TTL | 兼容性好、调试方便 |
| 工业现场多点控制 | RS485 | 距离远、抗干扰、支持多设备 |
| 短距离一对一设备 | RS232 | 标准接口、连接简单 |
| 教学和实验 | TTL | 成本低、安全性高 |
黄金法则
- 距离决定协议：短用TTL，中用RS232，长用RS485
- 环境决定抗扰：干净用TTL/RS232，嘈杂用RS485
- 数量决定拓扑：一对一用RS232，一对多用RS485
- 永远记住：不同电平接口间必须使用转换芯片！
这些串口协议各有优势，理解它们的特性和适用场景，能帮助你在项目中做出最合适的选择。在实际工程中，经常需要根据具体需求混合使用这些技术。
