码上通QT实战13--监控页面05-串口设备连接准备

1、前言

串口设备的基本概念

串口设备是指通过串行通信接口（Serial Port）进行数据传输的硬件设备。串行通信指数据一位一位地按顺序传输，与并行通信（同时传输多位数据）相对。常见的串口标准包括RS-232、RS-422、RS-485等。

串口设备的主要特点

通信方式：全双工（可同时收发）或半双工（分时收发）。
传输速率：以波特率（Baud Rate）衡量，常见值如9600、115200等。
连接接口：物理接口多为DB9或DB25，也有通过USB转串口的适配器。
应用场景：工业控制、嵌入式系统、传感器、老旧计算机外设等。

常见的串口设备类型

工业设备：PLC（可编程逻辑控制器）、传感器、变频器等。
计算机外设：调制解调器、串口打印机、老式鼠标/键盘。
嵌入式开发板：如Arduino、树莓派（通过UART接口）。

串口通信的技术细节

数据格式：包括起始位、数据位（5-8位）、校验位（奇/偶/无）、停止位（1-2位）。
电平标准 ：
- RS-232：负逻辑（-3V至-15V表示1，+3V至+15V表示0）。
- RS-485：差分信号，抗干扰能力强，支持多点通信。

现代应用中的串口设备

尽管USB和网络通信更普及，串口仍用于以下场景：

调试嵌入式系统（如通过UART输出日志）。
工业环境的长距离可靠通信（RS-485可达千米级）。
与遗留设备兼容。

注意事项

在 Windows 上，串口名称通常为 COM1、COM2 等；在 Linux 上，通常为 /dev/ttyS0、/dev/ttyUSB0 等。
确保串口未被其他程序占用。
读写数据时注意缓冲区大小和超时处理。

2、现在干

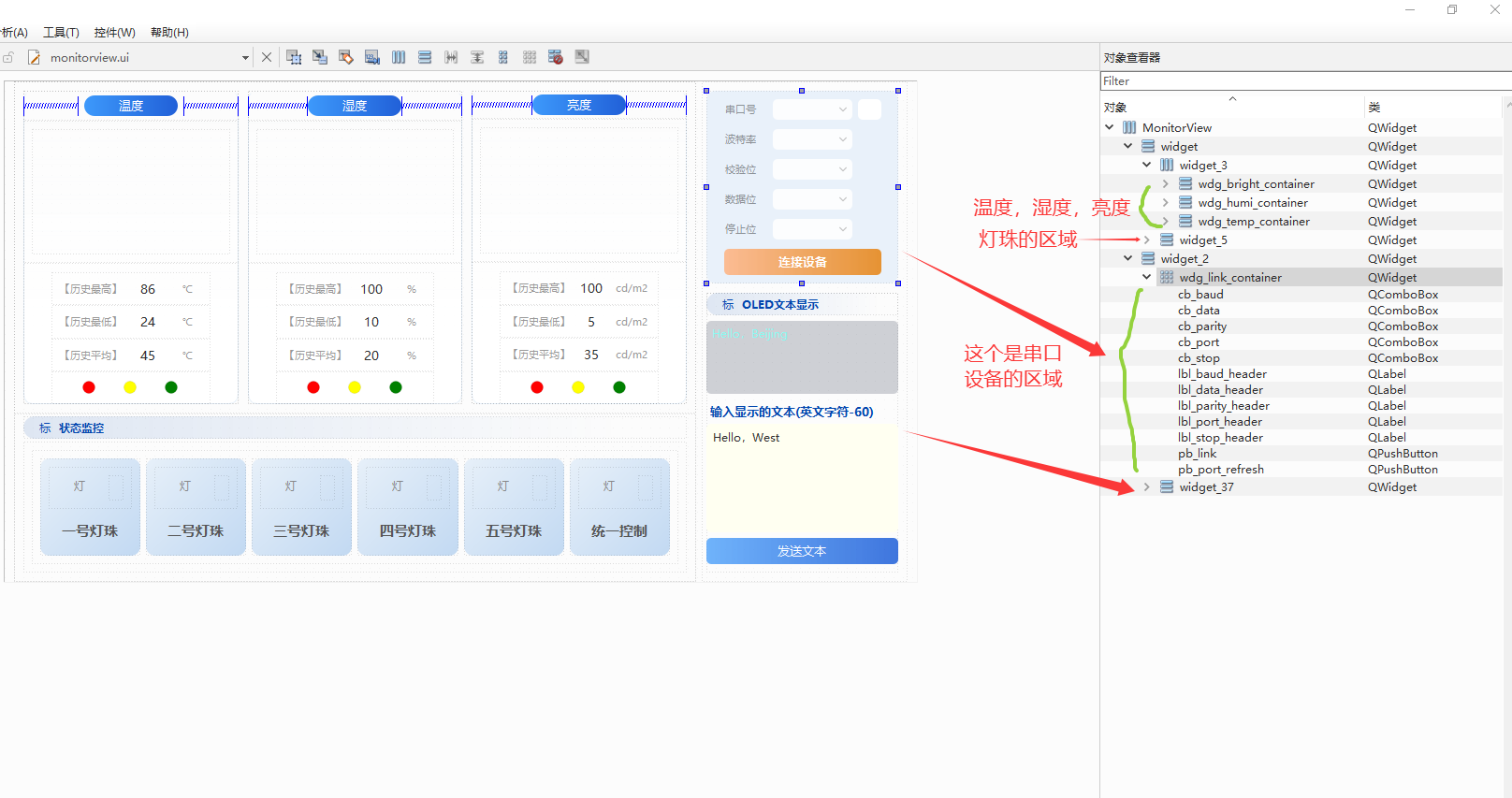

1、区域划分

2、控件布局

Qt提供了多种布局管理器用于自动排列控件，确保界面在不同尺寸下保持美观和功能性。以下是常用的布局方法：

QHBoxLayout

水平布局管理器，将控件从左到右排列。适用于工具栏或水平排列的表单元素。

QVBoxLayout

垂直布局管理器，将控件从上到下排列。适用于对话框或垂直列表。

QGridLayout

网格布局管理器，将控件按行和列排列。适用于复杂的表单或仪表盘。

QFormLayout

表单布局管理器，自动生成标签和输入控件的两列布局。适用于数据输入表单。

嵌套布局实现复杂界面

通过组合多种布局管理器，可以构建复杂的用户界面

QLabel概述

QLabel是Qt框架中用于显示文本或图像的控件，支持纯文本、富文本和图片。常用于界面上的静态信息展示，如标题、说明文字或图标。

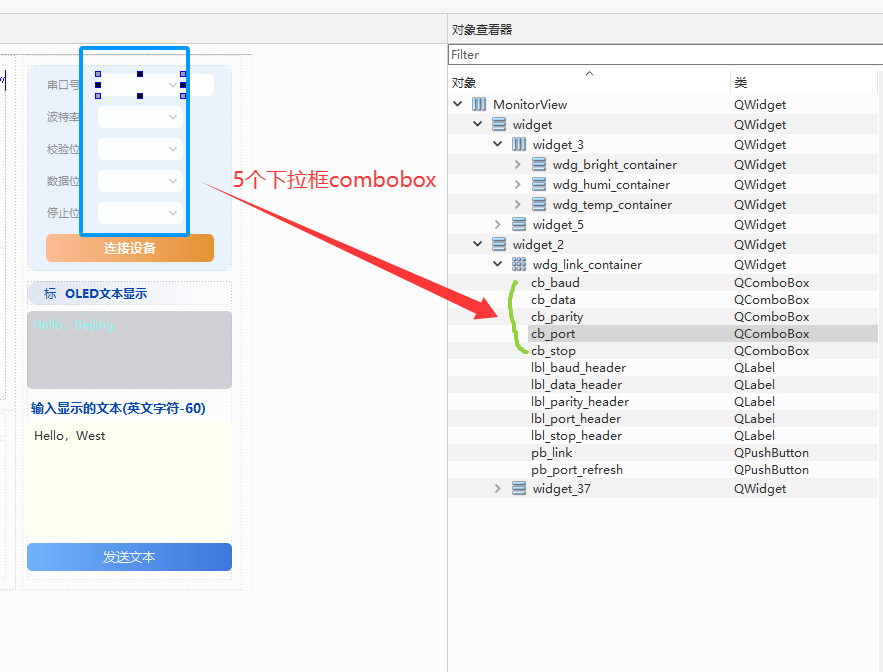

QComboBox概述

QComboBox 是 Qt 框架中用于下拉列表的组件，常用于提供选项选择功能。

通过 addItem 或 addItems 方法添加单个或多个选项

使用 currentText 或 currentIndex 获取用户选择的文本或索引：

当选项改变时，currentIndexChanged 信号会被触发：

通过 setEditable(true) 允许用户输入自定义内容：

使用 insertItem 和 removeItem 动态修改选项：

通过 setItemData 为选项附加额外数据（如 ID）：

重写 QStyledItemDelegate 实现自定义选项渲染（如图标+文本）：

通过 CSS 样式表调整外观：

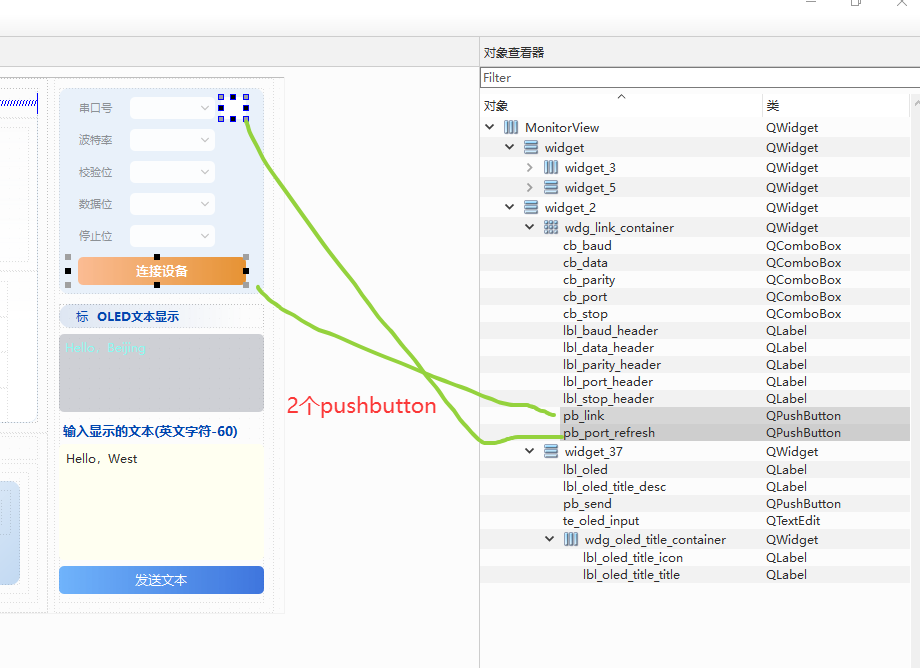

QPushButton 概述

QPushButton 是 Qt 框架中用于创建按钮的控件类，继承自 QAbstractButton。它支持文本、图标、快捷键等功能，并可通过信号槽机制实现交互逻辑。

通过构造函数或 setParent() 设置父对象，确保内存管理：

使用 setText() 和 setIcon() 自定义按钮内容：

监听 clicked 信号触发操作：

通过 Qt 样式表（QSS）修改外观：

使用 setEnabled() 控制按钮状态：

通过 & 符号指定快捷键（Alt+字母）：

cpp 复制代码

#include <QApplication>
#include <QPushButton>
#include <QDebug>

int main(int argc, char *argv[]) {
    QApplication app(argc, argv);

    QPushButton button("Click Me");
    button.resize(100, 30);

    QObject::connect(&button, &QPushButton::clicked, []() {
        qDebug() << "Button pressed!";
    });

    button.show();
    return app.exec();
}

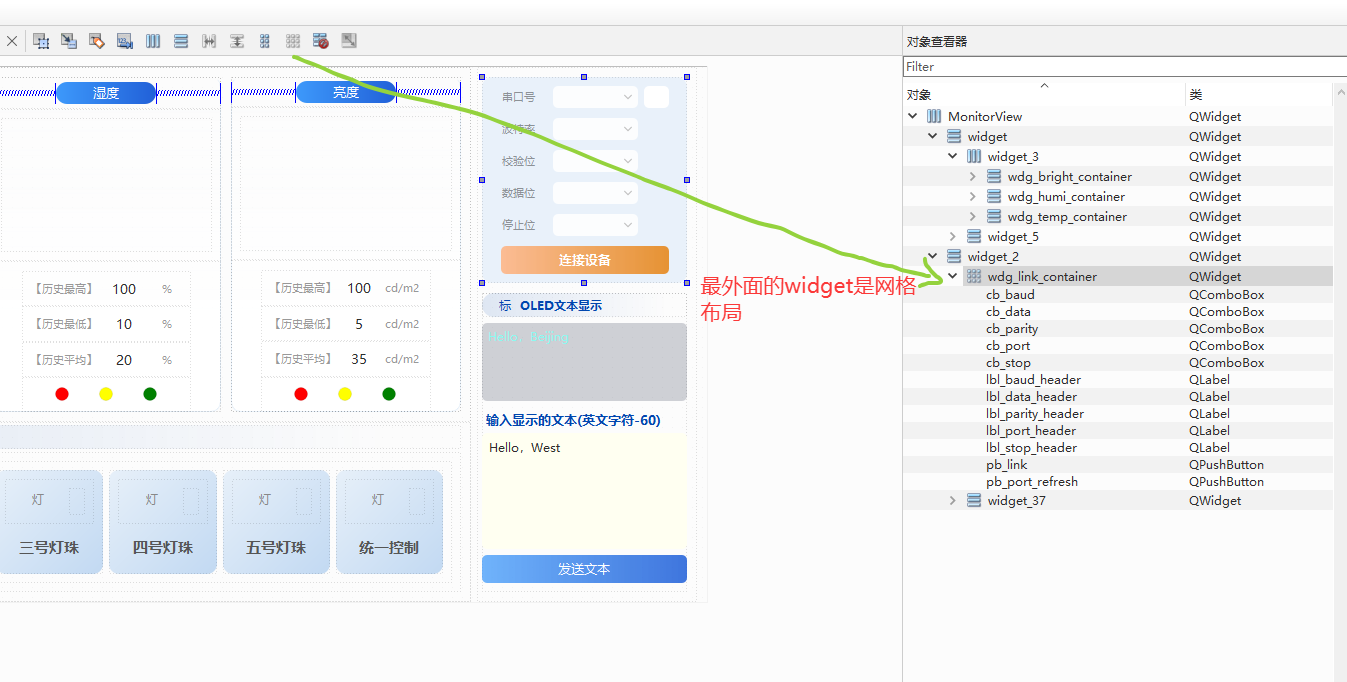

QGridLayout

网格布局管理器，将控件按行和列排列。适用于复杂的表单或仪表盘

qSS样式简介

qSS（Qt Style Sheets）是Qt框架中用于自定义控件外观的样式表语言，基于CSS语法扩展而来。通过qSS可以修改控件的颜色、字体、边框、背景等属性，实现界面美化。

qSS语法与CSS类似，由选择器和声明块组成：

cpp 复制代码

QWidget {
    background-color: #f0f0f0;
    font: bold 14px "Arial";
}

选择器 ：指定目标控件类型（如QPushButton）或对象名（如#btnSubmit）。
声明块：包含属性和值的键值对，用分号分隔。

3、运行效果

4、小结

串口设备的基本概念、技术特点及常见应用场景，表格布局gridlayout，基本控制，QSS
