1 引言
串口自诞生以来由于其简单可靠的传输方式，被大量使用，对于现在这个充满高速通信设备的时代来说，串口依然不过时。老早以前的台式机和笔记本都是有串口的，虽然现在很多台式机串口没有了，笔记本也没有串口了，但是串口从来没有被丢弃，只是以另外一种形式存在，这就是USB转串口芯片。串口只需要2跟线就可以实现一收一发，使用简单，可靠方便，在低速场合大量使用。
2 串口通信
本文所述的串口是指异步串行通信，异步串行是指UART（Universal Asynchronous Receiver/Transmitter），通用异步接收/发送。
UART是一个并行输入称为串行输出的芯片，通常集成在主板上。UART包含TTL电平的串口和RS232电平的串口。TTL电平是3.3V的，而RS232是负逻辑电平，它定义+5~+12V为低电平，而-V~-V为高电平。
串行接口按照电气标准及协议来分包括RS-232-C RS-422 RS485等。RS-232-C RS-422 RS485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。

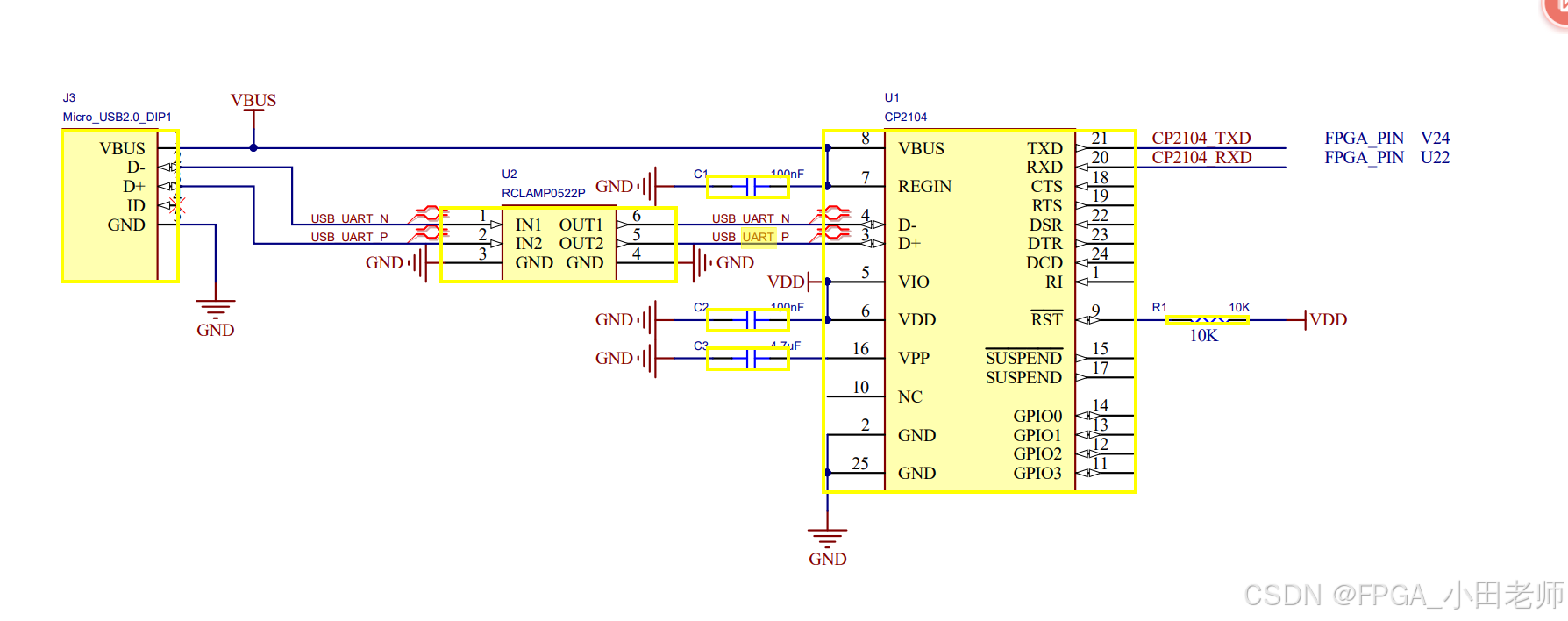

对于米联客MK7160FA开发板，使用USB转串口的模式，来实现FPGA部分的串口通信实验（请不要和ZYNQ PS ARM端的串口混淆，ARM的串口是不需要你写FPGA程序就可以工作的，而FPGA部分实现串口是需要自己写串口收发器的），如下图所示，NK7160FA开发板USB转串口部分的原理图，FPGA通过两个IO与其相连。
2.1 串口通信协议解析
通常串口的一次发送或接收由四个部分组成：起始位S（一般为逻辑"0"）、数据位D0~D7（一般为6位~8位之间可变，数据低位在前）、校验位（奇校验、偶校验或不需要校验位）、停止位（通常为1位，也有可能是2位）。停止位必须为逻辑1。
**发送：**消息帧从一个低位起始位开始，后面是7个或者8个数据位，一个可用的奇偶位和一个或几个高位停止位。如果选择了奇偶校验，UART就在数据位后面加上奇偶位。奇偶位可以用来帮助错误校验。
**接收：**接收器发现起始位时它就知道数据准备发送，在接收过程中，UART 从消息帧中去掉起始位和结束位，对进来的字节进行奇偶校验，并将数据字节从串行转换成并行。

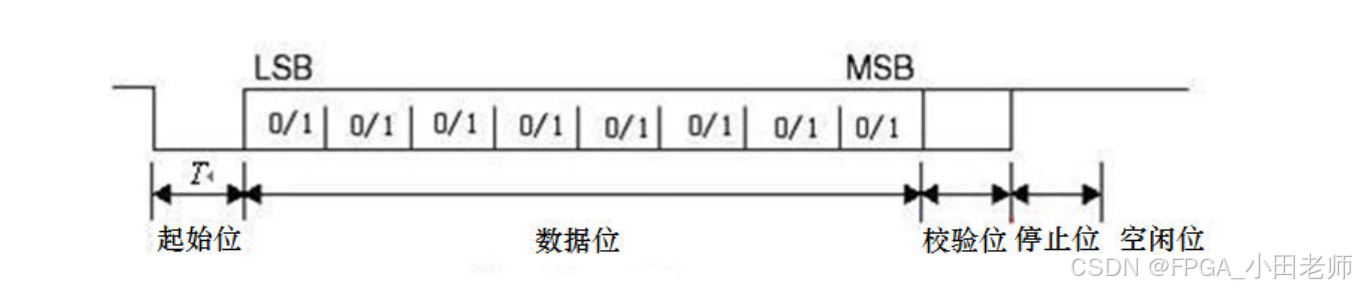

++UART 传输时序如下图所示：++
从波形上可以看出起始位是低电平，停止位和空闲位都是高电平，也就是说没有数据传输时是 高电平，利用这个特点我们可以准确接收数据，当一个下降沿事件发生时，我们认为将开始数据传输。
2.2 串口通信波特率
在一次串口通信过程中，数据接收与发送双方没有共享时钟，因此，双方必须协商好数据传输波特率，发送和接收波特率必须保持一致才能保证正确通信，根据双方协议好的传输速率，接收端即可对发送端的数据进行采样。
波特率即数据传输速率，是指1秒最大传输的数据位数，包括起始位、数据位、校验位和停止位。
如果波特率设定为115200bps
那么一个数据位（一个bit）的时间长度为1/115200：单位（s）
假设UART时钟50MHz对应20ns，那么一个bit位持续周期为
1s/115200 /20ns = 434
即434个50MHz时钟对应一个数据位
常见的波特率标准为 300bps,600bps,800bps,9600bps,115200bps，19200bps 等。当然，更块的速度意味着对采样的要求更高，有可能误码率会逐渐提高。
2.3 串口通讯具体工作流程
串口在具体工作中，常见的工作流程如下：

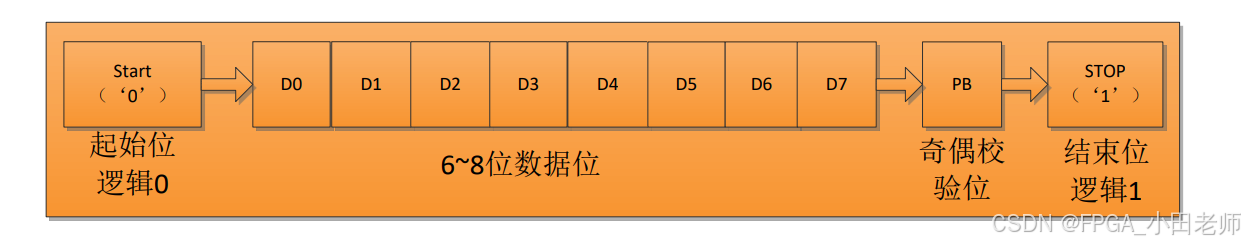

首先：发送端按照预先设定好的波特率，发送起始位（Start）+数据位（data）+奇偶校验位+结束位。其中，起始位为逻辑0，结束位为逻辑1，发送端在空闲状态为1。发送数据包格式如下图所示。
数据的奇偶校验位是可以选择的，如果不使用奇偶校验，那么就没有这个数据位。
其次：接收端通过检测电平'1'到'0'的跳变来确定一个数据包的开始。确定开始位接收完成之后，依次接收数据，使用更高的采样时钟，完成数据采集。接受完数据位后，继续接收奇偶校验位和停止位。
串口的接收与发送，其主要时序设计包括两个部分：
1）波特率的产生时序；
2）数据传输时序，包括接收与发送。
波特率产生时序设计：
假设FPGA输入时钟100MHz，为得到常用的波特率，仍然采用计数分频来得到。
BAUD_DIV=100_000000/波特率。
**数据接收模块：**在设置好传输波特率的情况下，根据串口传输时序，进行解串。空闲状态时，接收数据为逻辑高电平，等待起始位逻辑低电平的到来。当起始位到达后，由低位到高位，依次采集8位数据，并进行相应的解串，存入临时寄存器。接收有效数据完成后，判断结束位，接收完毕。
**数据发送模块：**设置发送使能信号和待发送的数据。通过计数器，标识10个数据发送的周期。这10个数据依次为起始位+8位数据位+1位结束位，实现数据位的逐个发送。
**验证：**采用PC机的串口调试助手，发送数据位至FPGA，FPGA接收到数据位之后，立即回传至PC机。
3 下篇预告
有关UART串口的具体设计原理和实现源码，在下一篇进行详细介绍，敬请期待！！！！
