【Embedded Development】对于MCU的片内内存里的分布区域结构详解

一、简介

对于代码运行除了存放代码的地方------Flash（闪存）非常重要，还有就是重要的内存RAM了，在这里对MCU一般讨论的是片内的SRAM（成本高，但是访问速度快，一般不会给太多），同时这里也就暂时讨论外扩的片外SRAM。

KEIL或者其他的芯片编译环境下编译完程序时，会标识出程序的分布情况，对于资源的使用情况必须合理安排，否则没有足够的SRAM支持程序正常运行。

注：SRAM与台式PC机的内存DDR（本质是DRAM）要区别开。

1.1 MCU RAM（SRAM）的核心物理属性

特性	详细说明
物理介质	纯 SRAM（静态随机存储器），无刷新电路，靠触发器存储数据，区别于外设寄存器 / Flash
易失性	掉电后数据立即丢失；上电后需从 Flash 加载.data 段初始值，.bss 段自动清零
读写性能	速度与 CPU 主频完全匹配（无延迟），是 MCU 中读写最快的存储介质
容量限制	片内 SRAM 容量远小于 Flash（如 STM32F103C8T6：20KB SRAM vs 64KB Flash）
地址特征	连续的线性地址空间，厂商预分配（如 Cortex-M 架构 RAM 起始地址多为 0x20000000）
特殊分区	部分 MCU 划分 "备份 SRAM"（由备用电源供电，主电掉电仍保数据）、"DMA 专用 SRAM"（避免 CPU/DMA 冲突）

1.2 MCU RAM 的核心逻辑分区（编译链接层面）

物理 SRAM 在编译阶段会被链接脚本（.ld/.sct）划分为多个逻辑段，所有段都落在厂商定义的 RAM 物理地址范围内，这是 RAM 使用的核心：

逻辑段	核心功能	关键特性
.data	存储初始化的全局 / 静态变量	1. 初始值存 Flash，上电后启动代码将值加载到 RAM；2. 运行时可读写；3. 占用 Flash（存初始值）+ RAM（存运行数据）
.bss	存储未初始化 / 初始化为 0 的全局 / 静态变量	1. 无需在 Flash 存初始值（仅占 RAM 空间）；2. 上电后启动代码自动清零；3. 最 "节省 Flash" 的全局变量存储方式
.stack	栈区：函数调用返回地址、局部变量、函数参数、中断现场保护	1. 编译器自动管理，增长方向：高地址→低地址；2. 大小在启动文件（.s）中配置（如 Stack_Size）；3. 无硬件保护，溢出即崩溃（HardFault）
.heap	堆区：动态内存分配（malloc/calloc/realloc/free）	1. 手动管理，增长方向：低地址→高地址；2. 堆 / 栈之间为 "空闲 RAM"，重叠则程序崩溃；3. 易产生内存碎片 / 泄漏
备份 SRAM	特殊 RAM 分区（如 STM32），由 VDD 备份电源供电	主电源掉电后仍保数据，用于存储关键参数（如设备状态、RTC 数据）；需手动配置电源和地址

很多开发者会混淆 "RAM" 和 "内存映射寄存器"，需明确：

RAM 是独立的地址段：如 Cortex-M 架构中，RAM 地址段（0x20000000~0x200FFFFF）与外设寄存器段（0x40000000~0x400FFFFF）、内核寄存器段（0xE0000000~0xE00FFFFF）完全分离，后者并非 RAM（本质是外设的控制 / 状态寄存器，物理介质不是 SRAM）；
位带区是 RAM 的操作扩展：Cortex-M 的 RAM 位带区（0x22000000~0x23FFFFFF）并非独立 RAM，而是将普通 RAM 的每一位映射到新地址，实现 "按位操作"（如直接修改 RAM 某一位，无需掩码），本质是对 RAM 的访问方式扩展。

注意：一些地址是对其操作去控制寄存器的（如果有疑惑自行去了解地址总线和数据总线的相关概念）。

1.3 MCU RAM 开发的核心注意事项（纯 RAM 相关）

容量管控 ：
- 编译后查看.map 文件，统计.data+.bss+.stack+.heap 的总大小，不得超过片内 SRAM 物理容量；
- 大数组（如 char buf [4096]）避免定义为局部变量（占栈），改用 static（放入.data/.bss）或全局变量。
栈溢出防护 ：
- 启动文件中配置合理的 Stack_Size（如 STM32F103 建议≥1KB，复杂程序≥2KB）；
- 栈底设置 "哨兵值"（如uint32_t stack_guard __attribute__((at(0x20004FFC))) = 0xDEADBEEF;），运行中检测值是否被覆盖，判断栈溢出；
- 禁止无限制递归调用（直接耗尽栈）。
堆区优化 ：
- MCU 中禁用裸 malloc/free（易产生碎片 / 泄漏），改用内存池（如 FreeRTOS 的 pvPortMalloc、自定义固定大小内存池）；
- 限定 Heap_Size 大小，避免堆过度增长覆盖栈。
数据对齐 ：
- ARM Cortex-M 要求 RAM 访问 4 字节对齐，非对齐访问（如强制操作int* p = (int*)0x20000001;）会触发 HardFault；
- 结构体用__attribute__((packed))或#pragma pack时需注意对齐风险。
低功耗与 RAM ：
- 进入 STOP/STANDBY 模式时，可关闭非必要 RAM 分区以节省功耗；
- 备份 SRAM 需配置 RTC 时钟和备用电源（VBAT），否则掉电仍丢失数据。

1.4 后续以STM32、ESP32或者W800等芯片为例参考内存分布

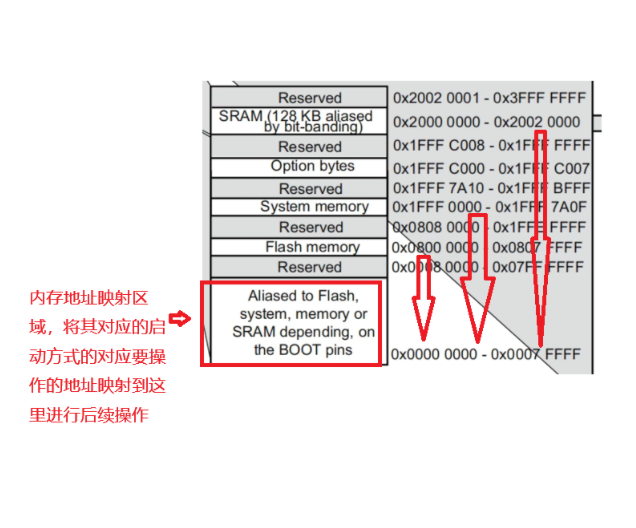

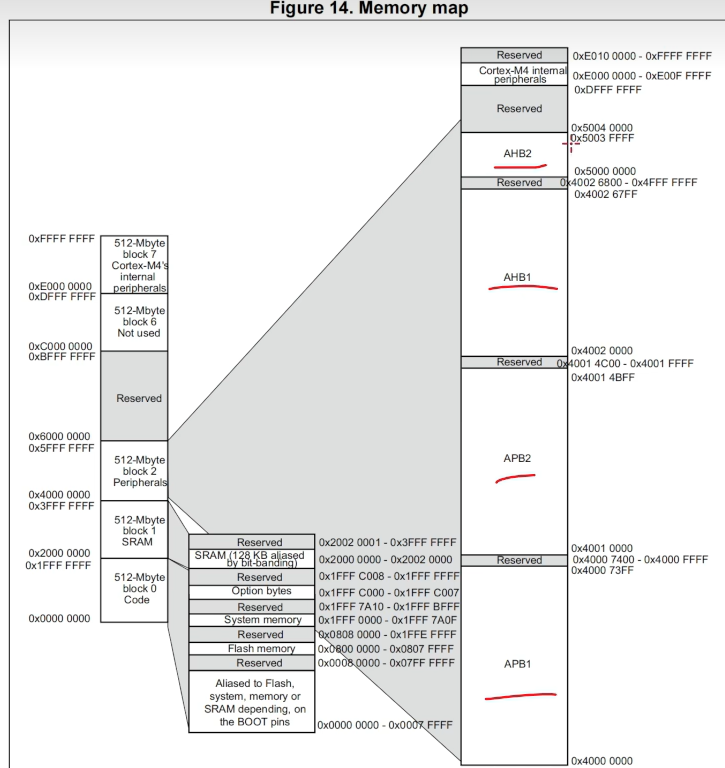

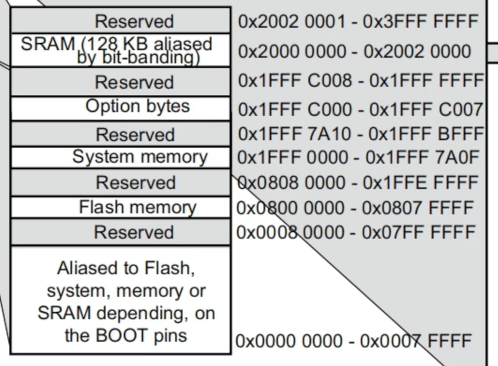

STM32 Memory 映射

启动方式（后续讲解boot loader）：

BOOT0	BOOT1（仅部分型号）	引导模式	核心用途
0	X（无关）	闪存（Flash）启动	正常运行（量产模式）
1	0	系统存储器（System Memory）	ISP 下载（串口 / USB 烧录程序）
1	1	SRAM 启动	调试 / 临时程序运行

二、分布拆解

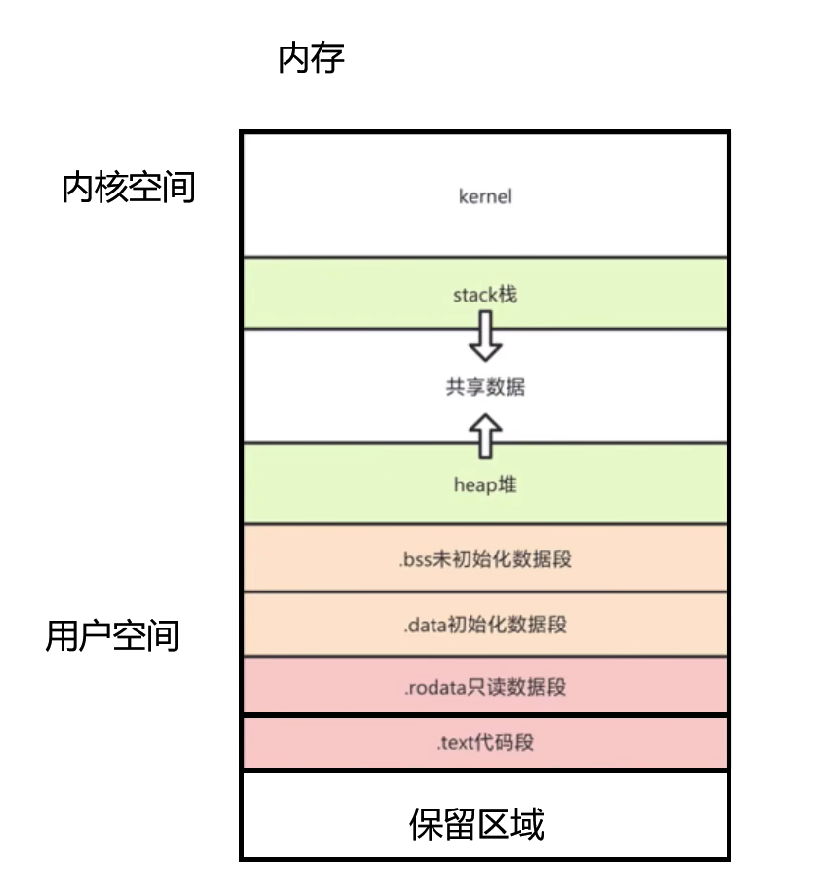

2.1 对于PC的常规内存分布

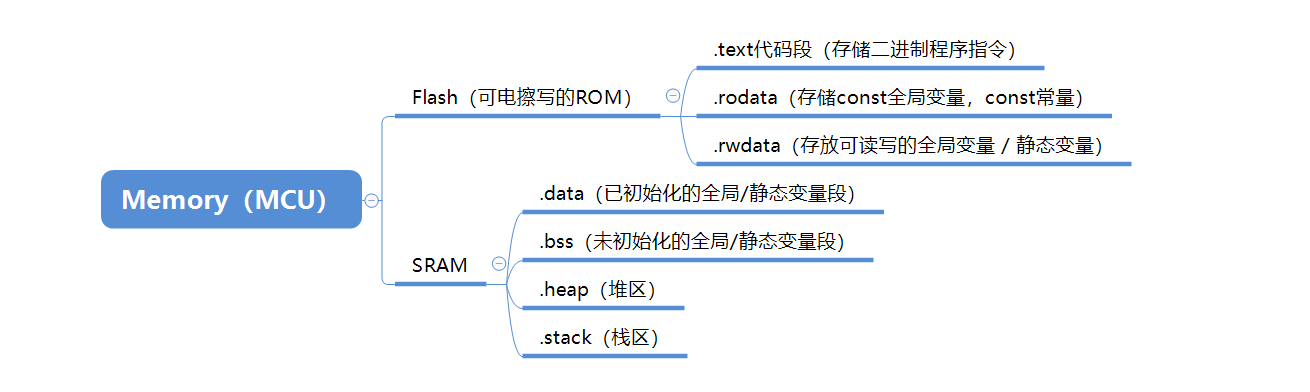

2.2 对于MCU的程序分布（Flash到SRAM）

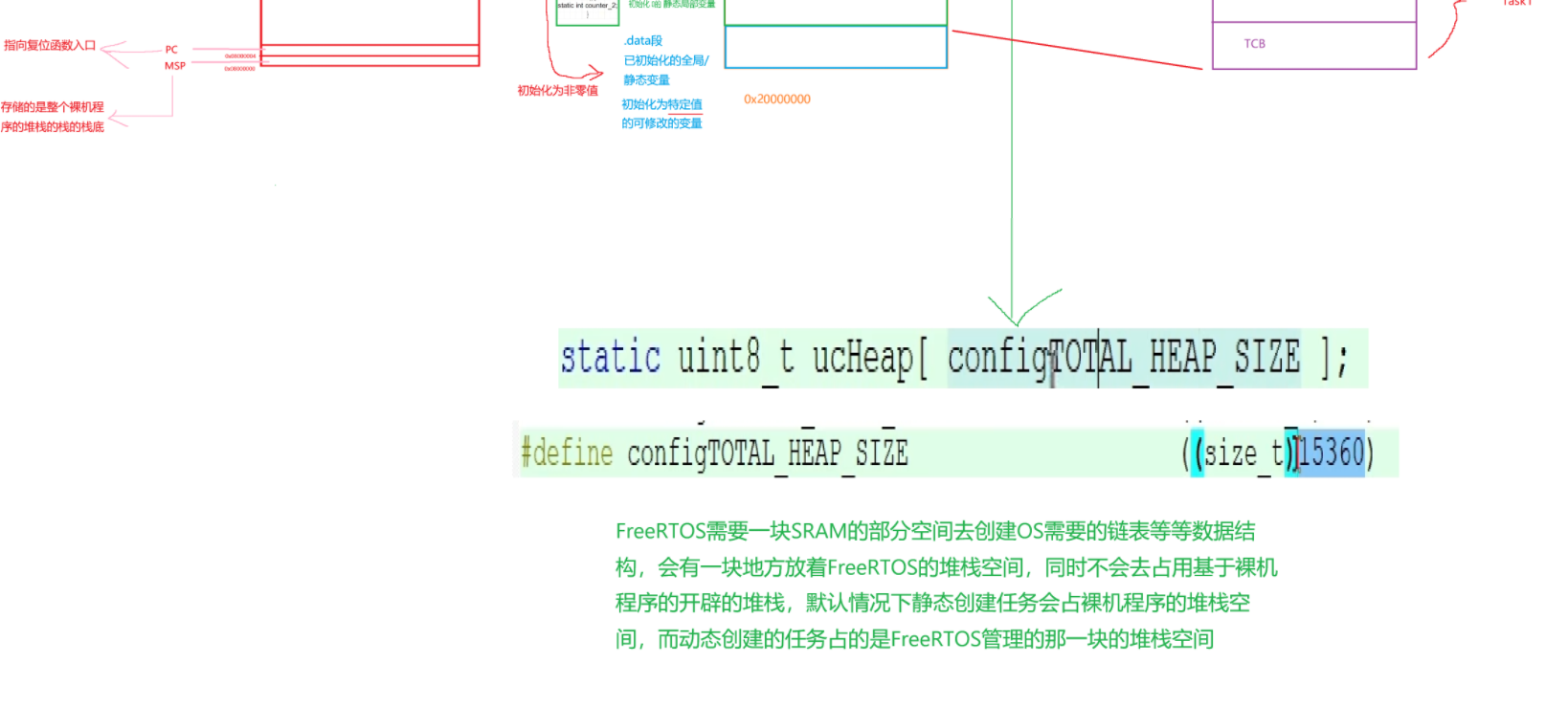

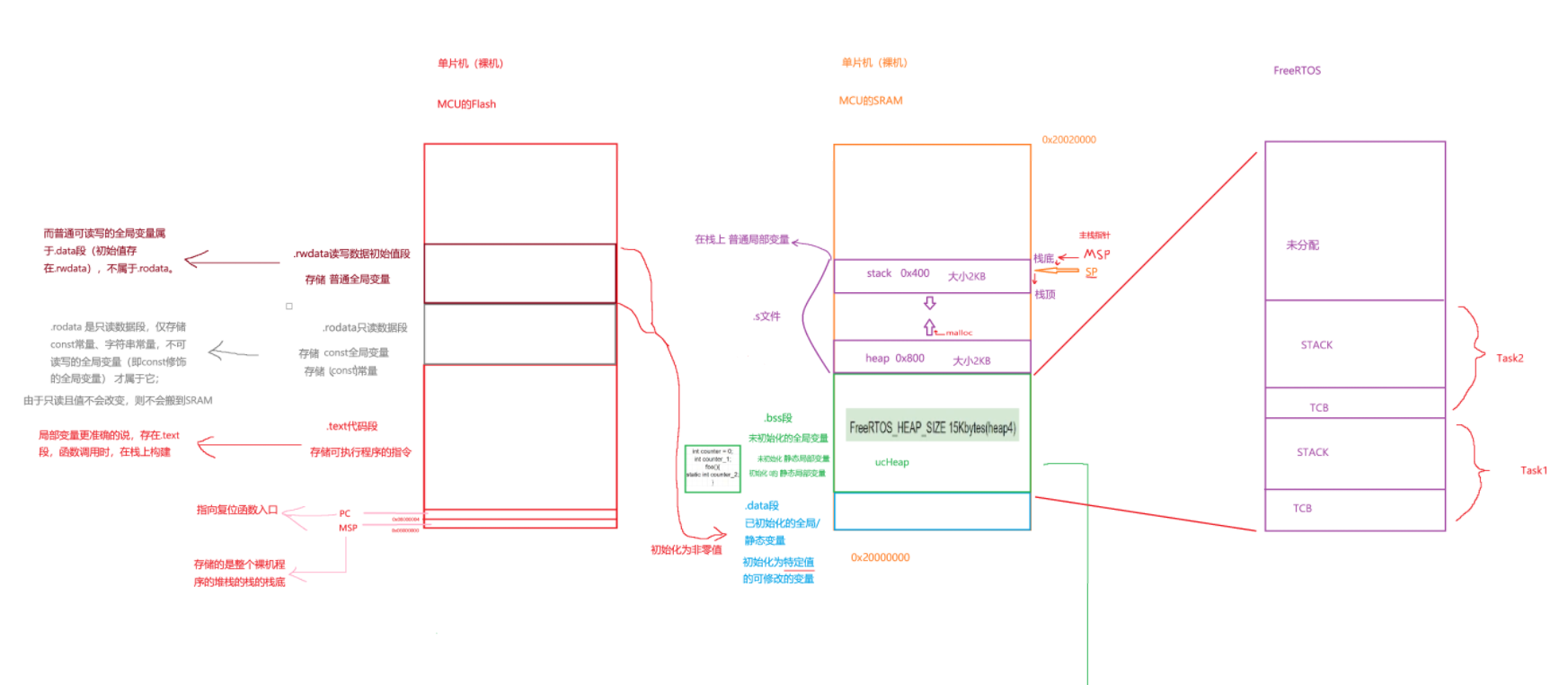

2.3 使用了RTOS的线程任务的所在地

动态创建的任务 1，其任务堆栈既不在主栈（MSP）里，也不是 "FreeRTOS 内核管理的堆本身"，而是从 FreeRTOS 管理的那块堆空间中分配出来的独立栈区域------ 得明确 "FreeRTOS 堆" 和 "任务堆栈" 的关系：

1. 先理清两个核心概念

FreeRTOS 管理的堆空间 ：是一块由configTOTAL_HEAP_SIZE定义的 SRAM 内存池（对应图里的ucHeap数组），它是 "内存分配的来源池"，负责给两类对象分配内存：① 内核数据结构（任务控制块 TCB、队列控制块 QCB 等链表结构）；② 动态创建的任务的任务堆栈。
任务堆栈：是每个任务独立的 "运行栈空间"（用于存放任务运行时的局部变量、函数调用栈帧、上下文切换数据），它是 "从堆里分配出来的一块内存区域"，属于任务自身的资源，不是内核数据结构。

2. 动态创建任务 1 的堆栈流程

当你用xTaskCreate()（动态创建任务）时：

复制代码

xTaskCreate(
    Task1_Entry,   // 任务函数
    "Task1",       // 任务名
    128,           // 任务堆栈大小（单位：字/字节，取决于端口）
    NULL,          // 任务参数
    1,             // 任务优先级
    &xTask1Handle  // 任务句柄
);

FreeRTOS 会做两件事：① 从ucHeap（FreeRTOS 堆）中分配一块内存，作为任务 1 的堆栈空间 ；② 同时从ucHeap中分配另一块内存，作为任务 1 的TCB（任务控制块，内核链表结构）。

3. 和主栈（MSP）的区别

主栈（MSP）是 MCU 启动时初始化的栈空间（通常对应裸机程序的栈），FreeRTOS 启动后，主栈一般仅用于：

中断服务程序（ISR）的运行栈；
FreeRTOS 内核的启动代码、调度器初始化等早期流程。

任务 1 运行时，用的是自己从 FreeRTOS 堆里分配的任务堆栈，不会用到主栈。

4. 总结

复制代码

┌─────────────────────────────────────────────────┐
│ FreeRTOS管理的堆空间（SRAM）                     │
│ （由configTOTAL_HEAP_SIZE定义 → static uint8_t ucHeap[]） │
└───────────┬─────────────────────────────────────┘
            │
            ├──────────────────────────┐    ┌──────────────────────────┐
            │ 步骤2：分配TCB内存       │    │ 步骤3：分配任务堆栈内存  │
            │ （内核数据结构：任务控制块）│    │ （任务1的独立运行栈）    │
            ↓                          │    ↓                          │
┌───────────────────────┐              │  ┌───────────────────────┐    │
│ Task1的TCB            │←─────────────┘  │ Task1的任务堆栈        │←───┘
│ （存任务优先级、堆栈指针、任务名等）│     │ （存局部变量、函数栈帧等）│
└───────────┬───────────┘                 └───────────┬───────────┘
            │                                         │
┌───────────▼───────────┐                 ┌───────────▼───────────┐
│ 步骤4：初始化TCB      │                 │ 步骤4：初始化任务堆栈  │
│ （关联任务堆栈、任务函数）│                 │ （设置栈顶指针、上下文初始化）│
└───────────┬───────────┘                 └───────────┬───────────┘
            │                                         │
            └──────────────────────┐    ┌─────────────┘
                                   │    │
┌──────────────────────────────────▼────▼─────────────────────────┐
│ 步骤1：调用xTaskCreate(Task1_Entry, "Task1", ...)               │
└──────────────────────────────────┬─────────────────────────────┘
                                   │
┌──────────────────────────────────▼─────────────────────────────┐
│ 步骤5：将Task1的TCB加入FreeRTOS任务链表（内核管理）             │
└──────────────────────────────────┬─────────────────────────────┘
                                   │
┌──────────────────────────────────▼─────────────────────────────┐
│ 任务1运行时：使用"自己的任务堆栈"执行Task1_Entry函数           │
│ （与主栈MSP无关，主栈仅用于中断/内核启动流程）                  │
└─────────────────────────────────────────────────────────────────┘

动态创建的任务 1，其堆栈是从 FreeRTOS 管理的堆空间中分配的独立栈区域，既不是主栈，也不是 "内核堆本身"（内核堆是分配来源，任务堆栈是分配后的独立资源）。

三、部分详解

SRAM 是 MCU 运行时的读写内存（断电数据丢失），所有动态数据、运行时变量均存储于此。结合图中结构，其内部分为 4 个核心段，各段功能、存储内容如下：

3.1 .data 段（已初始化读写变量段）

存储内容：已初始化的可读写全局变量、可读写静态变量（包括文件级静态变量、函数内静态变量）。
核心特性 ：
- 该段的初始值 并非存储在 SRAM 中，而是预先固化在 Flash 的.rwdata段；
- MCU 上电后，启动文件会自动将 Flash 中.rwdata的初始值复制到 SRAM 的.data 段，程序运行时直接读写此段数据。

示例：

复制代码

int g_init_val = 100;          // 全局已初始化变量 → .data段
static int s_init_val = 200;    // 静态已初始化变量 → .data段

对应编译指标 ：Keil 输出中的RW-data，即.data 段的大小。

3.2 .bss 段（未初始化读写变量段）

存储内容：未初始化的可读写全局变量、未初始化的可读写静态变量。
核心特性 ：
- 无需占用 Flash 空间（仅需记录段大小）；
- MCU 上电后，启动文件会自动将此段全部清零，保证未初始化变量的初始值为 0。

示例：

复制代码

int g_uninit_val;              // 全局未初始化变量 → .bss段
static int s_uninit_val;       // 静态未初始化变量 → .bss段

对应编译指标 ：Keil 输出中ZI-data的一部分（另一部分为堆、栈）。

3.3 .heap 堆区

存储内容 ：程序运行中动态分配的内存 （通过malloc()、free()或 FreeRTOS 的pvPortMalloc()管理）。
核心特性 ：
- 由用户程序手动申请 / 释放，内存 "向上生长"（从低地址向高地址分配）；
- 堆的大小需在启动文件（如startup_stm32xxxx.s）或 FreeRTOS 配置文件中手动定义（如configTOTAL_HEAP_SIZE）。

示例：

复制代码

int *p_buf = malloc(100);  // 动态申请100字节 → .heap堆区
free(p_buf);               // 释放堆内存

对应编译指标 ：包含在 Keil 输出的ZI-data中（属于未初始化全局内存池）。

3.4 .stack 栈区

存储内容 ：函数调用的参数、返回地址 ，函数内的局部变量 ，以及中断上下文（寄存器数据）。
核心特性 ：
- 由编译器 / MCU 硬件自动管理（函数调用时分配、函数返回时释放）；
- 内存 "向下生长"（从高地址向低地址分配）；
- 栈的大小需在启动文件中手动定义（如Stack_Size），栈溢出会导致程序崩溃。

示例：

复制代码

void test_func(int param) {  // param参数 → .stack栈区
    int local_val = 50;      // 局部变量 → .stack栈区
}

对应编译指标 ：包含在 Keil 输出的ZI-data中（属于未初始化全局内存池）。

3.5 SRAM 各段的总占用逻辑

SRAM 的总占用空间 = .data段（RW-data） + .bss段 + .heap堆区 + .stack栈区，对应 Keil 编译输出中的 RW-data + ZI-data（ZI-data已包含.bss、堆、栈）。

四、实战分析

Flash（ROM）占用：需包含所有 "固化到 Flash 的内容"（代码、只读数据、已初始化变量的初始值），公式：

复制代码

Flash占用 = Code + RO Data + RW Data

SRAM 占用：需包含所有 "运行时在 SRAM 的读写内容"（已初始化变量、未初始化变量、堆、栈），公式：

复制代码

SRAM占用 = RW Data + ZI Data

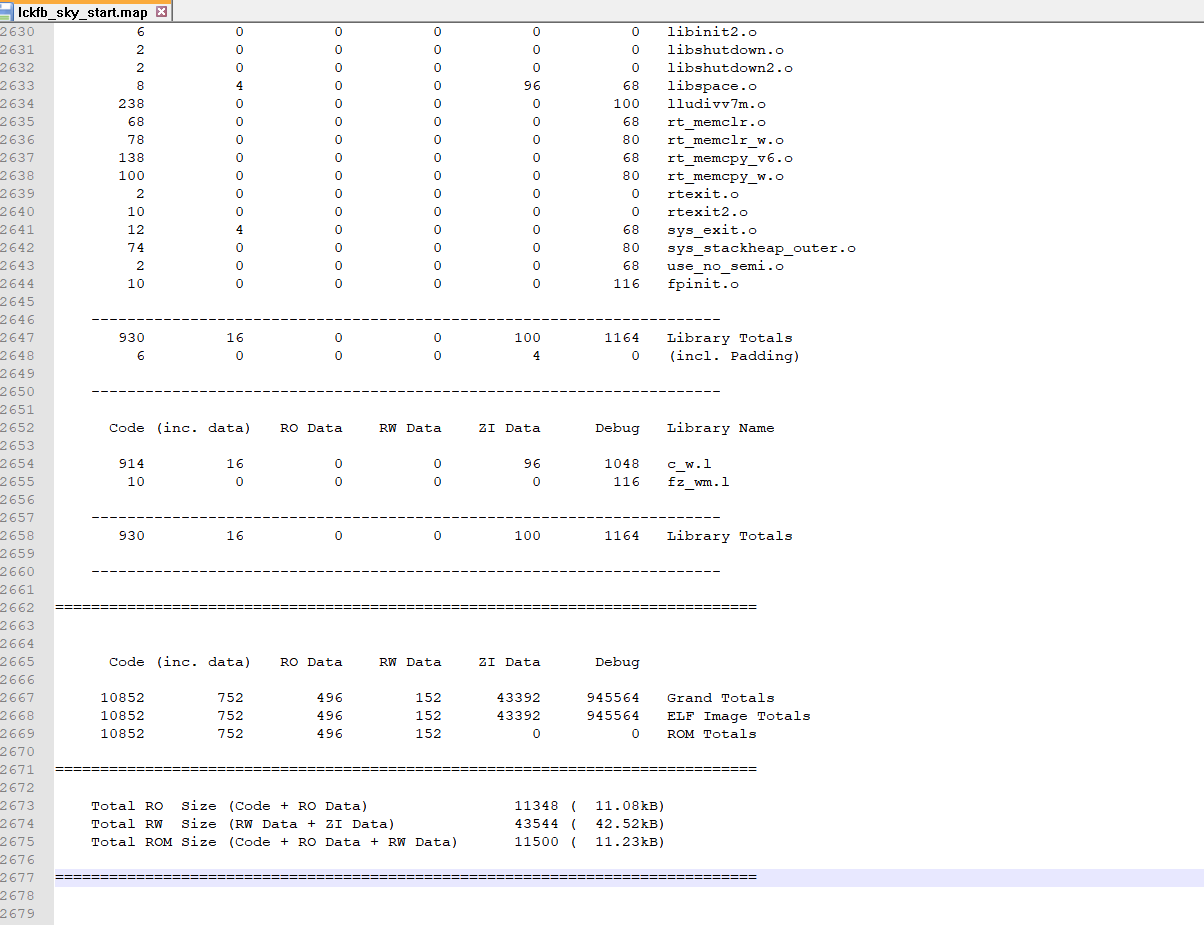

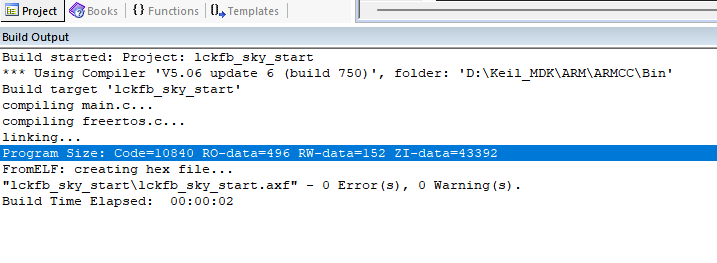

4.1 STM32

计算逻辑：Code（代码段） + RO Data（只读数据段） + RW Data（可读写数据初始值）

10852 + 496 + 152 = 11500（单位：字节），即 11.23KB

计算逻辑：RW Data（可读写变量，运行时在SRAM） + ZI Data（未初始化变量，运行时在SRAM）

152 + 43392 = 43544（单位：字节）

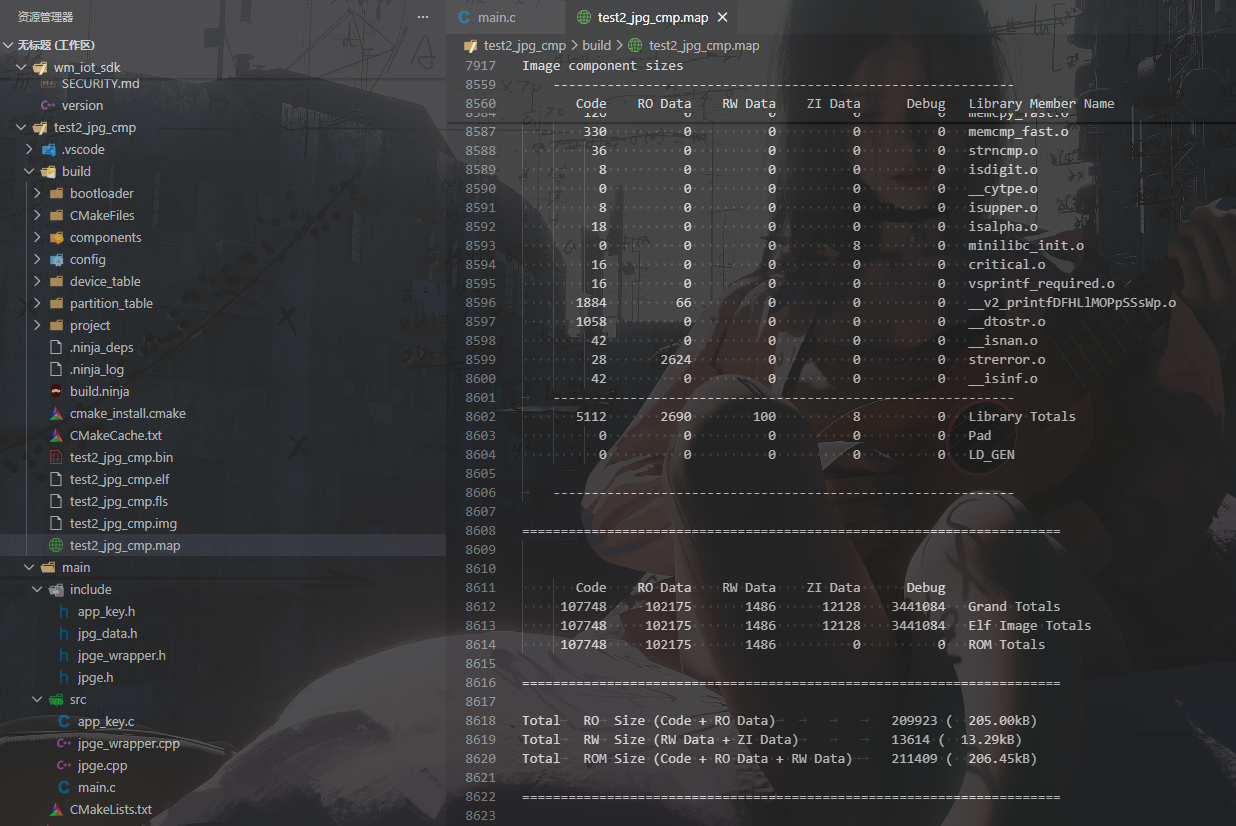

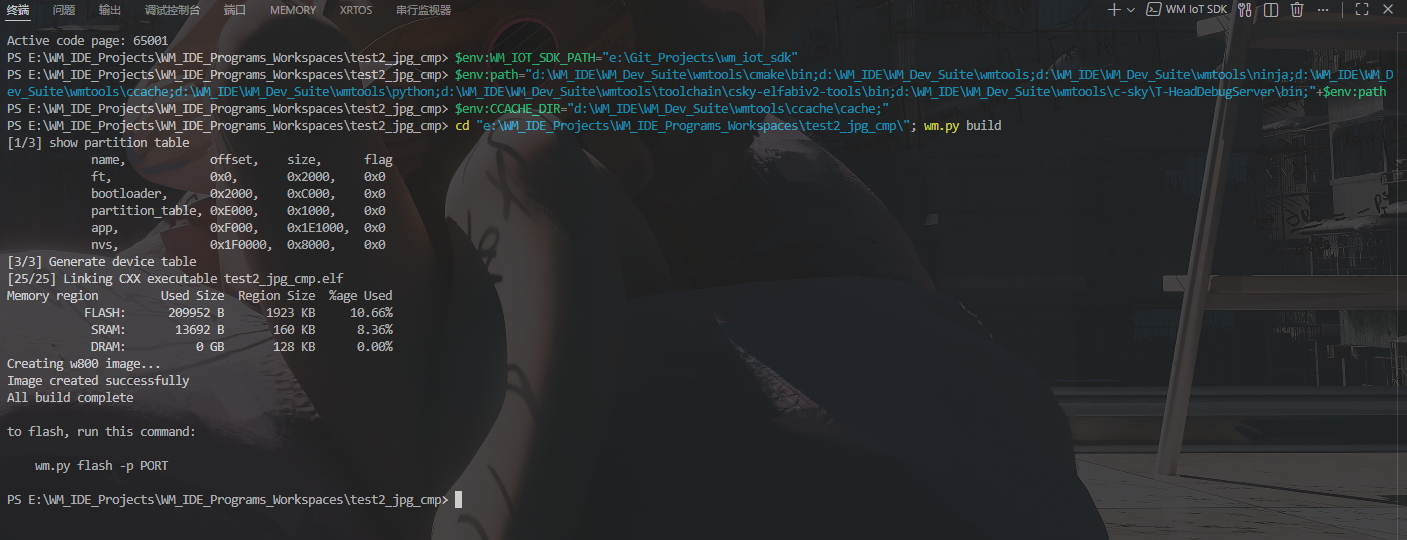

4.2 W800

字段	数值
Code（代码段）	107748
RO Data（只读数据段）	102175
RW Data（已初始化读写变量初始值）	1486
ZI Data（未初始化变量 + 堆 + 栈）	12128

复制代码

Flash占用 = 107748 + 102175 + 1486 = 211409 字节

SRAM占用 = 1486 + 12128 = 13614 字节

五、问题补充

5.1 .rwdata搬到SRAM会变成.data和.bss吗

这个说法不准确 ，.rwdata（Flash 中的段）搬到 SRAM 后仅对应.data 段，和.bss 段无关 ------ 两者的来源、功能完全不同，下面拆解清楚：

先明确三者的核心关系

Flash 中的.rwdata 段 ：仅存储已初始化可读写全局 / 静态变量的初始值 （比如int g_val = 10;的 "10"）。
SRAM 中的.data 段 ：是.rwdata的 "运行时载体"------MCU 上电后，启动程序会把 Flash 中.rwdata 的初始值复制到 SRAM 的.data 段，程序运行时直接读写.data 段的变量。
SRAM 中的.bss 段 ：存储未初始化可读写全局 / 静态变量 （比如int g_uninit_val;），这部分在 Flash 中没有对应的段（无需存储初始值），启动时仅需将.bss 段清零即可。

结论

.rwdata搬到 SRAM 后只对应.data 段，不会涉及.bss 段 ------ 因为.bss 的变量没有初始值，不需要从 Flash 的.rwdata 中复制数据。

5.2 .bss段

.bss 段里的 "数据"（本质是未初始化变量的内存空间）完全不从 Flash 加载任何内容 ，也没有任何来自 Flash 的数据源 ------ 它的 "产生" 是 MCU 上电后，在 SRAM 中划定空白区域并强制清零的纯内部操作，全程和 Flash 无数据交互。

下面用 "四阶段拆解" 讲清.bss 段的完整产生逻辑，彻底厘清 "无加载、仅生成" 的核心：

阶段 1：编译阶段 ------ 仅 "标记"，不生成任何 Flash 数据

编译器扫描代码时，遇到未初始化的全局 / 静态变量（如int g_uninit; static int s_uninit;）：

仅做 "类型标记"：把这些变量归类到.bss段，记录变量的大小、对齐要求（比如 int 占 4 字节，char 占 1 字节）；
不生成任何二进制数据：既不把变量写入 Flash 的二进制文件，也不存储任何初始值（因为变量无初始化）；
对比：已初始化变量（int g_init=10;）会被标记为.data，并把 "10" 这个初始值写入 Flash 的二进制文件（对应.rwdata 段），但.bss 变量无此步骤。

阶段 2：链接阶段 ------ 仅 "划定 SRAM 地址"，仍和 Flash 无关

链接器根据链接脚本 （如STM32F103XE_FLASH.ld）的规则，为.bss 段分配 SRAM 地址：

先为.data段分配 SRAM 地址（比如0x20000000~0x20000FFF），用于承接后续从 Flash 复制的初始值；
紧接着在 SRAM 中划定.bss段的连续空白地址范围 （比如0x20001000~0x20002000），并生成两个关键符号：
- __bss_start：.bss 段的起始地址（如0x20001000）；
- __bss_end：.bss 段的结束地址（如0x20002000）；
核心：此阶段仅 "确定地址范围"，SRAM 中该区域的原始数据是随机的（上电后 SRAM 默认是乱码），且链接器不会向 Flash 写入任何和.bss 相关的数据。

阶段 3：烧录阶段 ------Flash 中无任何.bss 相关内容

烧录工具（ST-Link/JLink）把编译链接生成的.bin/.hex文件写入 Flash 时：

仅写入 Flash 需要的内容：.text（代码）、.rodata（只读数据）、.rwdata（已初始化变量的初始值）；
完全忽略.bss 段：因为.bss 没有对应的二进制数据，烧录工具的 Flash 写入列表里，根本没有.bss 的相关地址和数据。

阶段 4：上电启动阶段 ------ 唯一 "生成数据（全 0）" 的步骤（纯 SRAM 操作）

MCU 上电复位后，启动文件（汇编代码）执行.bss 段的 "初始化"------ 这是.bss 段 "有内容（全 0）" 的唯一来源，全程无 Flash 参与：

读取链接器生成的__bss_start和__bss_end，确定要清零的 SRAM 地址范围；
用汇编指令循环把该范围的所有地址强制写入 0（覆盖 SRAM 原本的随机值）；
完成后，未初始化变量（如g_uninit）就对应到 SRAM 中被清零的地址，程序运行时可直接读写。

直观示例（以`int g_uninit;`为例）

阶段	Flash 状态	SRAM 状态	.bss 段的变化
编译	无 g_uninit 相关数据	无（未上电）	标记 g_uninit 为.bss，记录占 4 字节
链接	无 g_uninit 相关数据	划定 g_uninit 的地址：0x20001000	确定__bss_start=0x20001000
烧录	无 g_uninit 相关数据	无（未上电）	无任何操作
上电启动	无交互	0x20001000 地址被写入 0	g_uninit 的内存空间生成（值为 0）

核心总结：.bss 段的 "产生" 和 Flash 无关，分两层

内存空间的产生：链接器在 SRAM 中划定的空白地址范围（不是从 Flash 加载，是提前规划的 SRAM 区域）；
数据（全 0）的产生：启动文件对该地址范围强制写 0（不是从 Flash 复制，是 MCU 主动生成）。

简单说：.bss 段没有 "从 Flash 加载" 的过程，它的所有内容都是 MCU 上电后，在自己的 SRAM 里 "划一块空地，然后扫干净（清零）" 的结果。
