随着污水处理行业朝着智能化、高效化方向发展，传统集中式 IO 控制系统在复杂污水处理场景中逐渐显现出布线繁琐、扩展性差、维护成本高等问题。MR30 分布式 IO 模块凭借其灵活的分布式架构、稳定的通信性能以及强大的环境适应性，在污水处理工艺中实现了对各类传感器、执行器的数据采集与控制指令下发，有效解决了传统系统的痛点。
工艺介绍

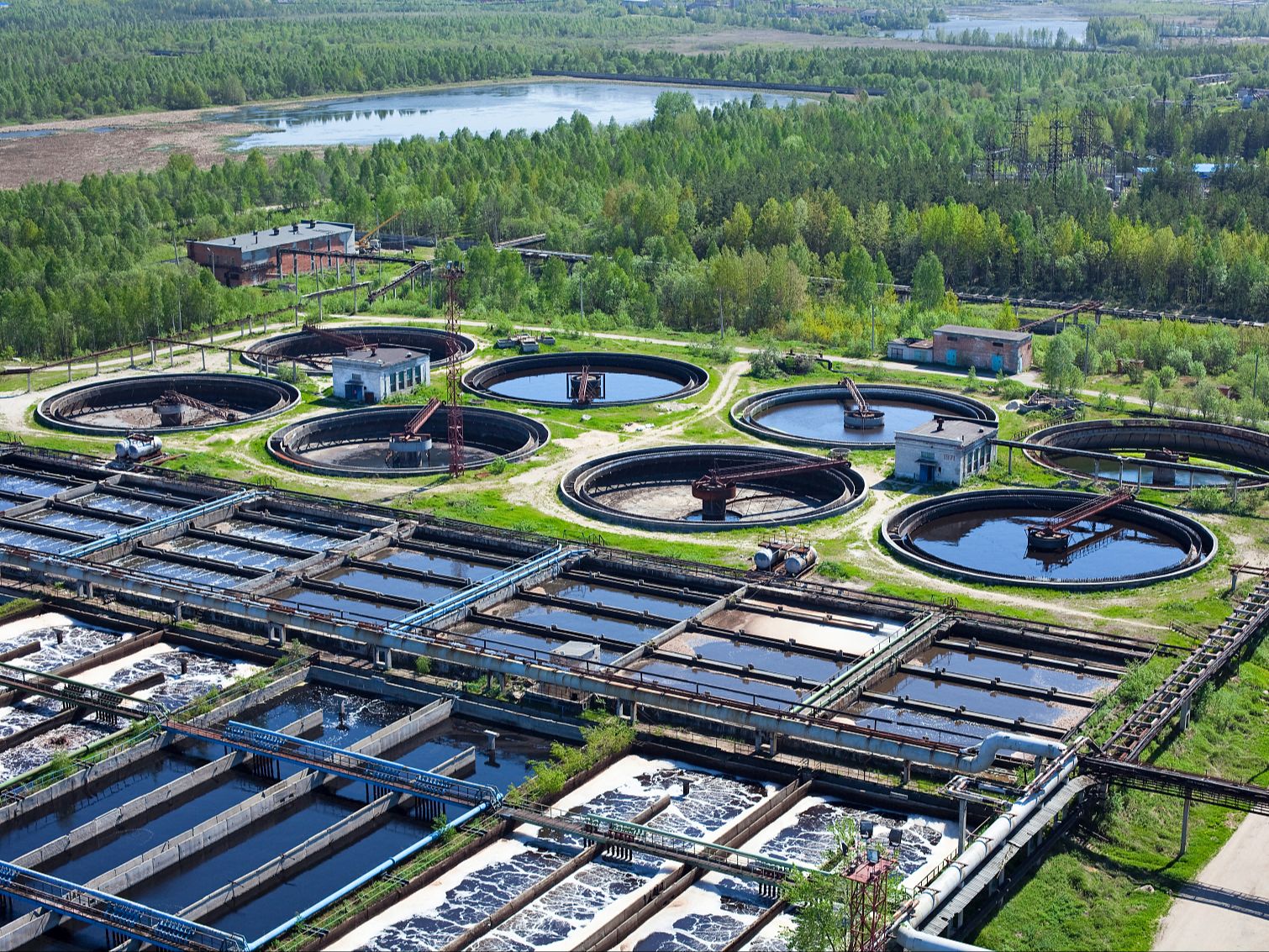

本次应用案例的对象为某城市二级污水处理厂，设计日处理污水量为 10 万立方米，主要采用 "预处理 + A²/O 生物处理 + 深度处理" 的工艺路线，具体流程如下：
预处理阶段：污水首先进入格栅间，通过粗、细格栅拦截水中的悬浮物、漂浮物等杂质，随后进入沉砂池，利用重力分离原理去除污水中的砂粒，避免后续设备磨损。该阶段需实时监测格栅前后液位差、沉砂池搅拌电机运行状态以及砂水分离器的工作参数。
A²/O 生物处理阶段：预处理后的污水进入厌氧池、缺氧池和好氧池，通过微生物的代谢作用去除水中的有机物、氮和磷。在厌氧池，聚磷菌释放磷；缺氧池内，反硝化菌将硝态氮转化为氮气；好氧池则实现有机物降解、硝化反应以及聚磷菌过量吸磷。此阶段关键监测与控制参数包括各池体的溶解氧（DO）浓度、pH 值、污泥浓度（MLSS）、回流污泥量以及曝气设备的运行功率。
深度处理阶段：经过生物处理的污水进入二沉池进行泥水分离，上清液进入滤池进一步去除残留的悬浮物和胶体物质，最后通过消毒池（采用紫外线消毒）杀灭水中的病原微生物，达标后排放或回用。该阶段需监测滤池进出口压力、消毒池紫外线强度、出水水质（COD、氨氮、总磷等）等参数。
MR30分布式IO模块应用方式

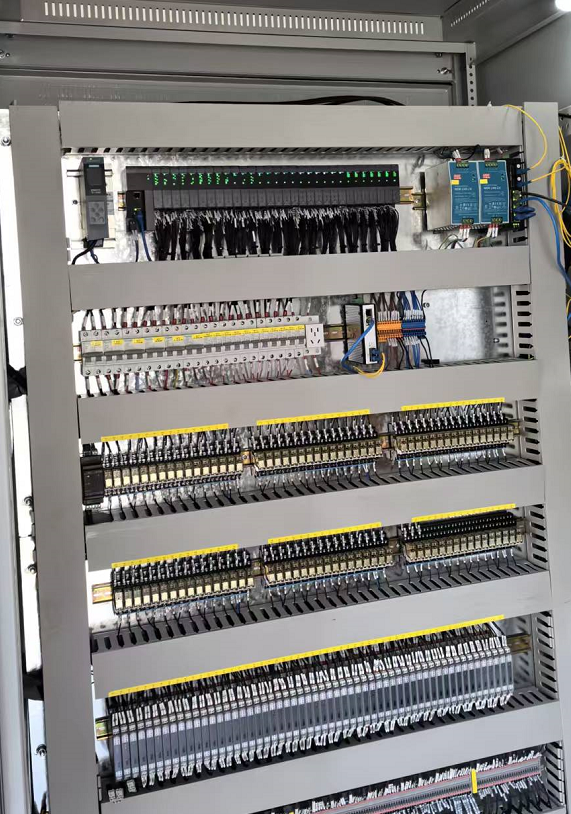

针对该污水处理厂的工艺特点和传统系统的弊端，项目引入 mr30 分布式 IO 模块，构建了基于 "中央控制器 + mr30 分布式 IO" 的分布式控制系统，具体应用方式如下：
所有MR30分布式 IO 模块通过工业以太网（Profinet 协议）与西门子 1500PLC进行通信，实现数据的实时传输与控制指令的下发。
数据采集：MR30分布式 IO 模块具备丰富的信号采集接口，支持 DI（数字量输入）、DO（数字量输出）、AI（模拟量输入）、AO（模拟量输出）以及 RS485 通信等多种信号类型，能够全面覆盖污水处理工艺中的各类监测需求：
对于格栅液位差、溶解氧、pH 值等模拟量信号，通过 AI 通道采集，模块将模拟信号转换为数字信号后传输至 PLC，PLC 根据预设阈值判断工艺状态是否正常。
对于电机启停状态、阀门开关状态等数字量信号，通过 DI 通道采集，实时反馈设备运行状态，便于操作人员及时发现设备故障。
对于出水水质在线监测仪表的数字信号，通过 RS485 接口直接采集，避免了额外加装信号转换器的成本，同时保证了数据传输的准确性。
对于曝气阀开度调节、回流污泥量控制等需要连续调节的参数，通过 AO 通道输出 4-20mA 控制信号，实现精准控制。
对于格栅电机、反冲洗泵等设备的启停控制，通过 DO 通道输出开关信号，控制设备运行。同时，MR30分布式模块通过 DI 通道采集设备运行状态反馈信号，形成闭环控制，确保控制指令的有效执行。
MR30 分布式IO模块支持热插拔，支持MRP冗余，从而有效提升系统的可靠性。
预期收益
通过在该污水处理厂应用MR30分布式IO模块，项目在运行效率、成本控制、系统稳定性等方面取得了显著收益。
MR30分布式 IO 模块实现了对污水处理工艺各环节参数的实时、精准采集与控制，从而提升污水处理效率与水质稳定性；MR30分布式 IO 的分布式架构减少了电缆的使用量，该项目电缆用量较传统集中式 IO 系统减少 60%；污水处理厂后期可能面临处理量增加或工艺升级的需求，MR30 分布式IO 模块的模块化设计使其具备良好的扩展性，扩展成本低、周期短，满足了系统长期发展的需求。
