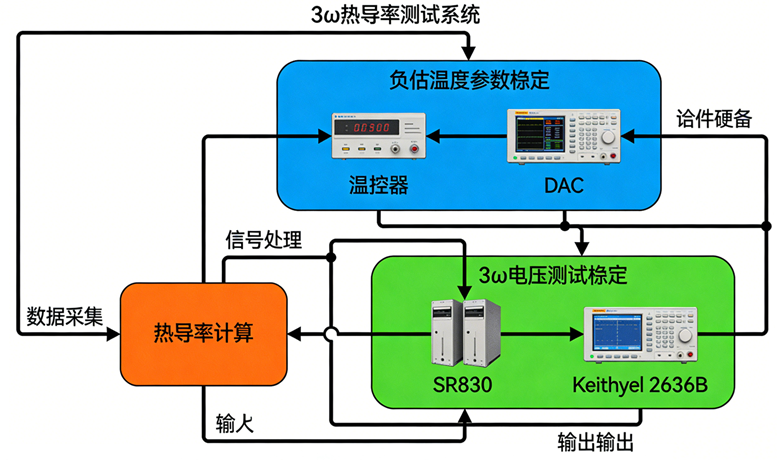

1. 系统硬件配置
-
信号源 / 锁相放大器：SR830（GPIB 接口）
-
电流源：Keithley 2636B（GPIB 接口）
-
温控系统：独立调控（支持集成至程序，RS232 / 串口扩展）
-
数据采集 / 数模转换：DAC（待定，预留 GPIB / 串口通讯接口）
-
通讯模块：GPIB 卡（或串口适配模块）
2. 软件功能模块（ LabVIEW 实现）
（1）电阻温度系数（α）标定模块
- 流程逻辑：
-
-
温控系统稳定至目标温度（15/20/25/30/35/40℃）；
-
Keithley 2636B 输出 2/4/6/8/10 μA 直流电流；
-
SR830 采集 ChA 电压\(V_A\)，计算对应电阻\(R = V_A/I\)；
-
拟合单温度下\(R-I\)直线得\(R_0\)，多温度下拟合\(R-T\)曲线得 α。
-
- LabVIEW 实现：
-
-
调用
NI-488.2驱动实现 GPIB 设备指令收发； -
集成
Linear Fit VI完成数据拟合，自动输出\(R_0\)、α 参数。
-
（2）3ω 电压测试模块
- 流程逻辑：
-
-
温控稳定至 25℃，Keithley 2636B 输出\(I=I_0\cos(\omega t)\)交流信号（ω=0.2Hz），调节\(I_0\)使铂丝温升≈5℃（通过\(R=R_0(1+\alpha\Delta T)\)闭环反馈）；
-
控制 DAC 调节\(R_{\text{std}} \approx R_0\)，SR830 差分模式采集\(V_{A-B}\)；
-
若 Keithley 与 SR830 频率不统一，切换为 "SR830 电压输出 + 标准电阻\(R_{\text{std}}\)" 模式，通过\(I=V_{\text{SR830}}/R_{\text{std}}\)计算电流，再采集\(V_{3\omega}\)。
-
- LabVIEW 实现：
-
-
用
DAQmx模块控制 DAC 输出； -
调用 SR830 的
Frequency Lock VI实现频率同步检测，自动切换工作模式； -
集成
FFT VI提取\(V_{3\omega}^{\text{rms}}\)分量。
-
（3）热导率计算模块
- 公式集成：
直接调用 LabVIEW 数学模块，代入参数计算热导：
\(G=\frac{\alpha R_0^2 I^3}{2\sqrt{2} \left| V_{3\omega}^{\text{rms}} \right|}\)
- 结果输出：自动生成测试报告（含\(R_0\)、α、\(V_{3\omega}\)、G 及拟合曲线）。
3. 系统优势
-
硬件兼容性：适配 GPIB / 串口通讯，支持温控系统的程序集成扩展；
-
自动化程度：一键完成 "标定→3ω 测试→热导计算" 全流程，闭环反馈调节电流 / 电阻；
-
可靠性：通过 LabVIEW 设备驱动库保证硬件通讯稳定性，数据拟合及频率同步逻辑经行业案例验证。
