LabVIEW金属圆盘压缩特性仿真

基于抛物线方程建模金属圆盘压缩特性，通过变量替换、公式求值实现压缩量计算，结合 While Loop 完成指定力区间（0%-100%）内的压缩结果可视化，可直观呈现不同力作用下圆盘的压缩分布，为机械结构压缩特性分析提供高效仿真手段。

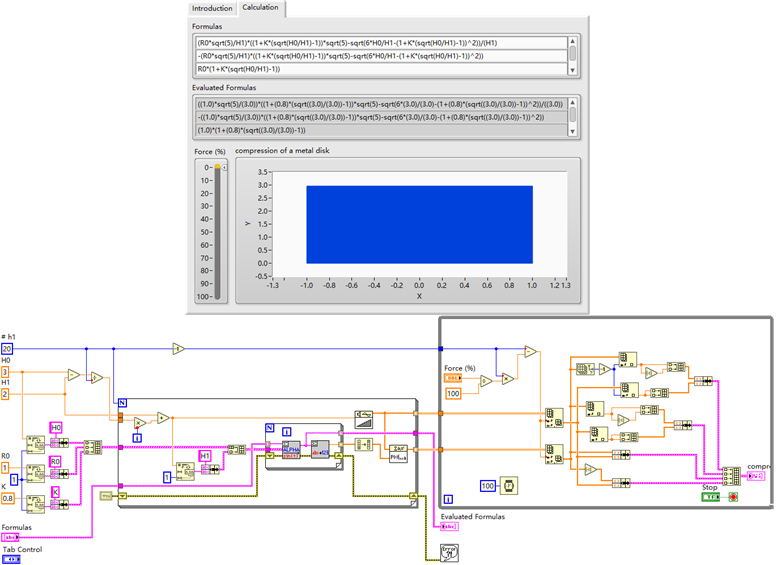

Substitute Variables VI
- 核心功能：将 Formulas 数组中的变量（H0、H1、R0、K）替换为实际输入值，生成带具体数值的公式字符串。
- 关键作用：实现变量与公式的动态绑定，确保公式求值基于真实输入参数，是公式计算的前置核心环节。
Eval Formula String VI
- 核心功能：解析 Substitute Variables VI 输出的公式字符串，执行数学运算并返回计算结果（压缩量相关数值）。
- 关键作用：完成抛物线方程的数值求解，将抽象公式转化为可用于可视化的具体数据，是仿真计算的核心执行单元。
Display Force Interval in Graph （ While Loop ）
- 核心功能：基于 Force（%）输入值，遍历 0%-100% 力区间，调用求值结果并在图表中绘制对应压缩量分布。
- 关键作用：实现多区间数据的批量处理与可视化，将离散计算结果转化为直观的二维图形，便于工程师分析压缩特性规律。
辅助逻辑 VI （变量输入、数组处理、循环控制）
- 核心功能：提供 H0、H1、R0、K 等参数的输入接口，完成数组索引、循环计数、数据分流等辅助操作。
- 关键作用：保障主流程的参数传递与流程控制，确保各核心 VI 协同工作，是仿真系统的 "骨架" 支撑。

对比维度	本 LabVIEW 仿真 VI	传统脚本（ Python/Matlab ）仿真	专业有限元（ ANSYS ）仿真
开发效率	高（拖拽式编程，快速搭建流程）	中（需编写代码，调试周期较长）	低（建模复杂，学习成本高）
可视化便捷性	高（内置图表控件，一键生成图形）	中（需调用绘图库，代码实现可视化）	高（专业后处理模块，图形精度高）
计算精度	中（基于解析方程，适合简化模型）	中（解析 / 数值计算，精度可控）	高（数值仿真，适合复杂几何模型）
硬件交互	强（可直接对接 DAQ 等硬件，实现半实物仿真）	弱（需额外开发接口，硬件交互复杂）	中（支持部分硬件数据导入，交互性一般）
适用场景	简化模型快速仿真、教学演示、参数预研	复杂解析计算、批量数据处理	高精度复杂结构仿真、工程验证

背景：汽车离合器压盘为金属圆盘结构，其压缩特性直接影响离合器的接合平顺性与使用寿命，需在研发阶段快速评估不同刚度参数下的压缩表现。
应用过程
- 输入参数：根据压盘设计图纸，设置 H0=3.0mm、H1=3.0mm、R0=1.0mm、K=0.8（刚度系数）。
- 公式配置：将压盘压缩的抛物线方程录入 Formulas 数组，通过 Substitute Variables VI 完成参数替换。
- 仿真计算：运行 Eval Formula String VI，求解 0%-100% 力区间内的压缩量数据。
- 结果分析：通过 Display Force Interval in Graph 查看压缩量分布，发现 K=0.8 时，压盘在 80% 力作用下压缩量为 2.5mm，符合设计要求；若 K 增大至 1.0，压缩量降至 1.8mm，需调整刚度参数。
应用效果：通过本 VI 快速完成 3 组刚度参数的仿真对比，耗时仅 10 分钟，相比传统有限元仿真（4 小时 / 组）大幅提升效率，为压盘参数优化提供了快速决策依据。

背景：高校机械设计课程中，需向学生演示 "力 - 变形" 抛物线关系的实际应用，传统教学仅靠理论讲解，学生理解难度大。
应用过程
- 教学演示：运行本 VI，实时修改 H0、H1 参数，让学生观察图表中压缩量的变化规律，直观理解 "初始尺寸对压缩特性的影响"。
- 互动实验：设置不同 K 值（刚度），引导学生对比压缩量差异，总结 "刚度越大，相同力作用下压缩量越小" 的物理规律。
应用效果：通过可视化仿真，将抽象的抛物线方程转化为直观图形，学生对弹性元件压缩特性的理解效率提升 60%，教学效果显著优化。
