Linux虚拟内存系统详解

1. 引言：为什么需要虚拟内存？

从计算机体系结构的角度来看，虚拟内存（Virtual Memory）是现代操作系统最核心的抽象之一。它在物理内存（RAM）和应用程序之间建立了一个中间层，解决了以下核心问题：

内存隔离与保护：每个进程都有独立的虚拟地址空间，互不干扰。进程A无法直接读写进程B的内存，也无法破坏内核空间。
地址空间扩展：进程可以使用比物理内存更大的地址空间（例如在32位系统上使用4GB虚拟空间，即使物理内存只有512MB）。
内存共享 ：多个进程可以共享只读代码段（如 glibc 库），节省物理内存。
动态分配与延迟加载：通过缺页异常（Page Fault）机制，实现按需分配（Demand Paging）和写时复制（COW）。

2. Linux虚拟内存实现机制

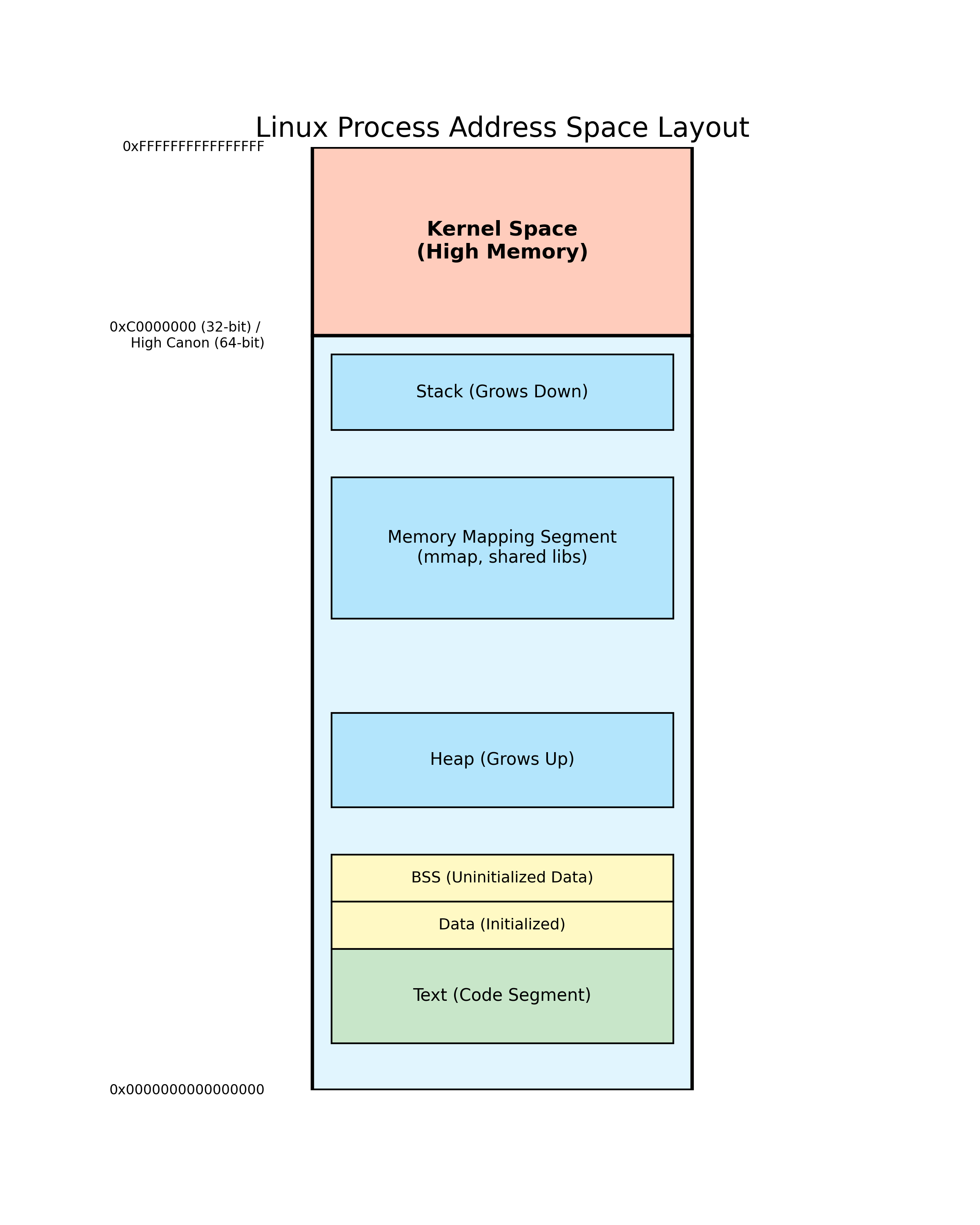

2.1 地址空间布局

Linux 将虚拟地址空间划分为两部分：用户空间（User Space） 和 内核空间（Kernel Space）。

内核空间：位于高地址（如 x86_32 的 3GB~4GB，x86_64 的高 128TB）。所有进程共享同一份内核映射。
用户空间 ：位于低地址，每个进程独立。包含：
- Text Segment: 代码段，只读。
- Data Segment: 已初始化的全局变量。
- BSS Segment: 未初始化的全局变量。
- Heap : 动态分配区，向上增长（brk()）。
- Memory Mapping Segment : mmap() 区域，用于动态库和文件映射。
- Stack: 栈区，向下增长。

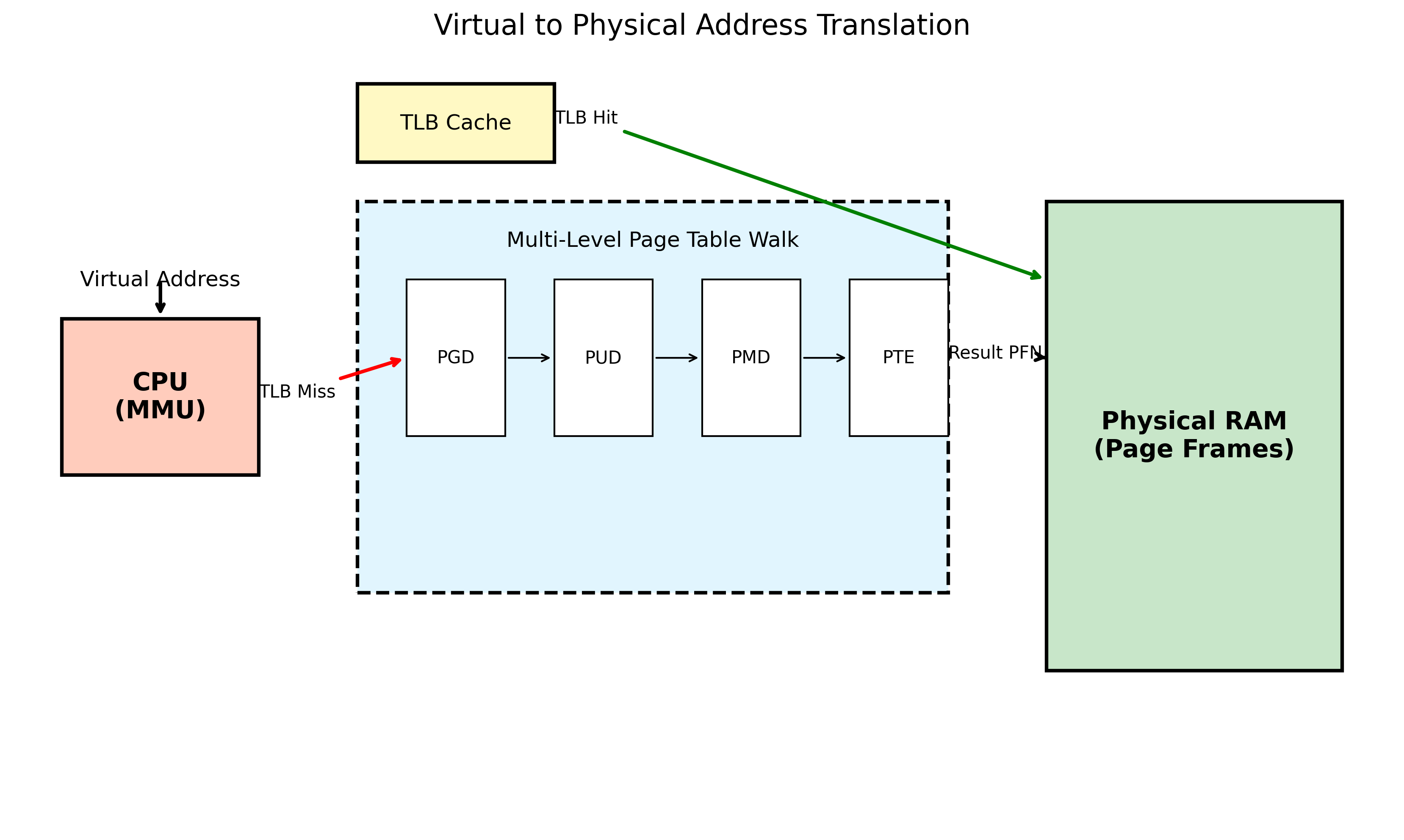

2.2 页表结构 (Page Tables)

Linux 使用多级页表来管理虚拟地址到物理地址的映射。以 64 位系统（x86_64）为例，通常使用 4 级页表：

PGD (Page Global Directory): 全局页目录。
PUD (Page Upper Directory): 上层页目录。
PMD (Page Middle Directory): 中间页目录。
PTE (Page Table Entry): 页表项，指向最终的物理页框（Page Frame）。

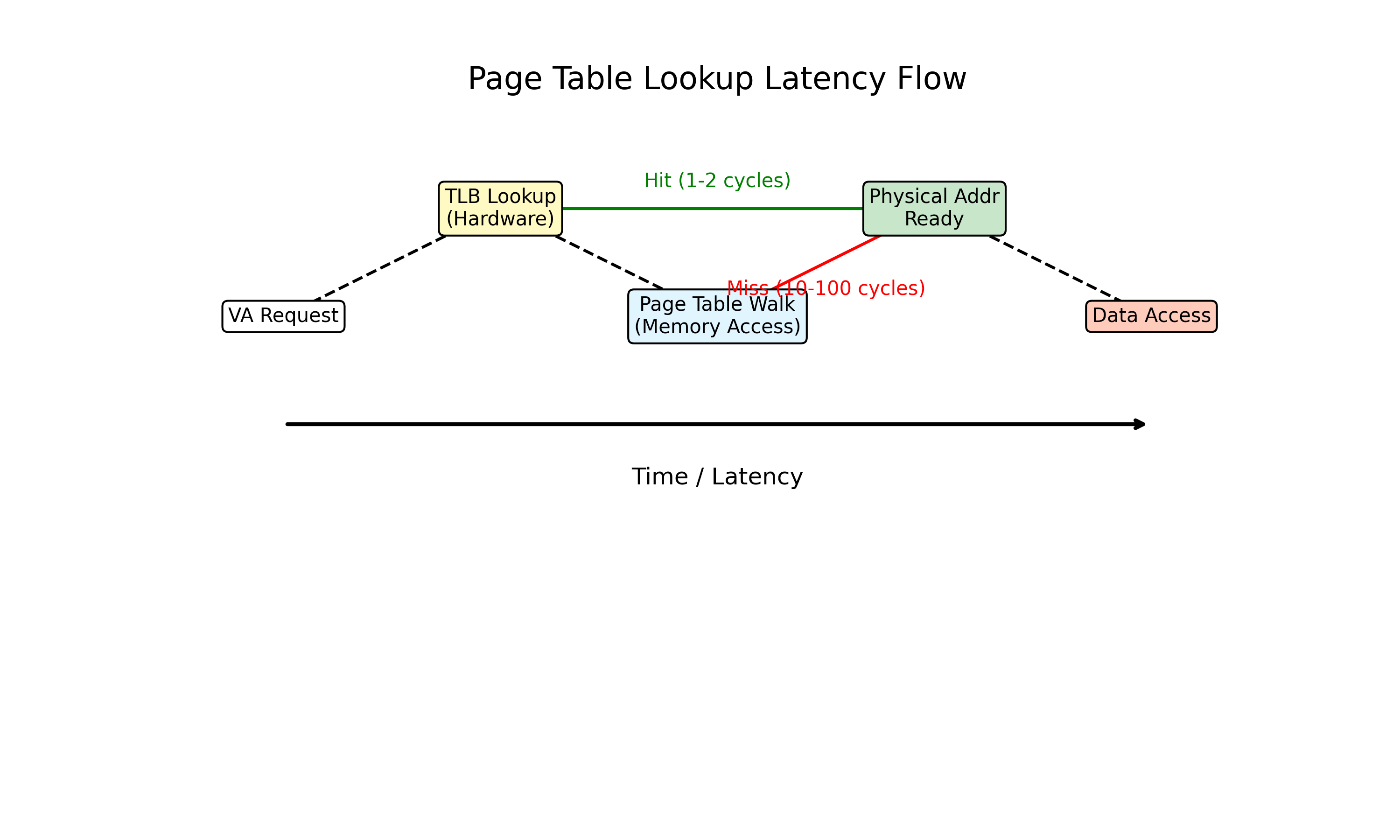

页表查询流程 ：

CPU MMU 硬件自动遍历页表。如果 TLB（Translation Lookaside Buffer）缓存命中，则直接获取物理地址（耗时 1-2 周期）；否则需要访问内存遍历页表（耗时 10-100 周期）。

2.3 内存映射原理 (mmap)

mmap 是 Linux 内存管理中最强大的系统调用之一。它将文件或设备映射到进程的虚拟地址空间。

关键结构体：

struct mm_struct: 描述进程的整个内存空间。
struct vm_area_struct (VMA): 描述一段连续的虚拟内存区域（如代码段、堆、栈）。每个 VMA 定义了该区域的起始/结束地址、权限（读/写/执行）和对应的文件操作。

c 复制代码

// 示例：内核中遍历 VMA
struct mm_struct *mm = current->mm;
struct vm_area_struct *vma;

down_read(&mm->mmap_sem);
for (vma = mm->mmap; vma; vma = vma->vm_next) {
    printk("VMA start: %lx, end: %lx\n", vma->vm_start, vma->vm_end);
}
up_read(&mm->mmap_sem);

2.4 页面置换与 LRU 算法

当物理内存不足时，Linux 内核通过 kswapd 守护进程回收内存。核心算法是 双链表 LRU (Least Recently Used)。

Active List: 最近频繁访问的页。
Inactive List: 较长时间未访问的页，是回收的首选目标。

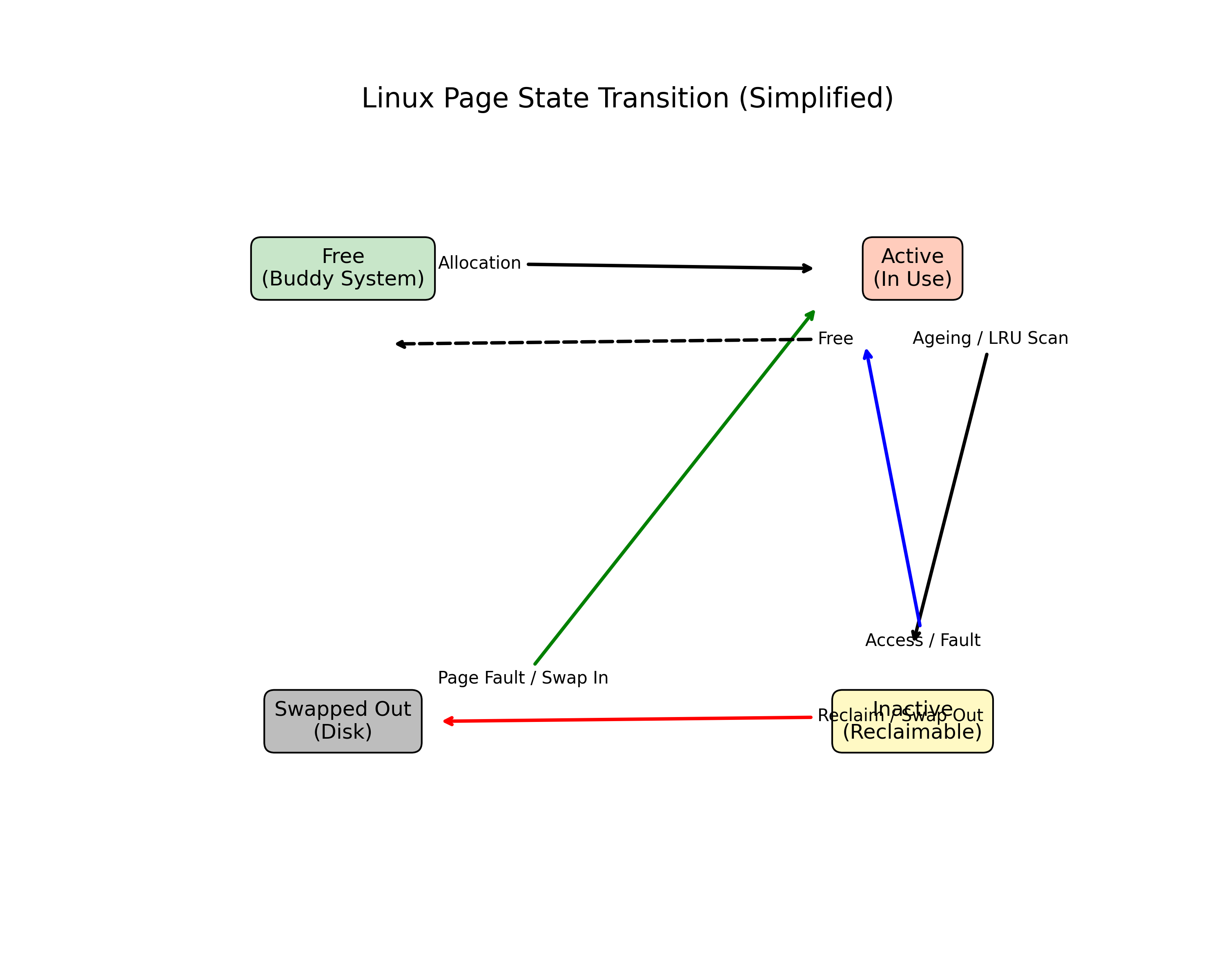

页面状态流转：

新分配的页通常加入 Active List。
随着时间推移，如果未被访问，移动到 Inactive List（老化）。
如果再次被访问（Page Fault），移回 Active List（复活）。
如果内存紧张，Inactive List 尾部的页被回收（写入 Swap 或直接丢弃）。

2.5 交换空间 (Swap)

Swap 是物理内存的扩展。当匿名页（Anonymous Page，如堆栈内存）需要被回收时，必须写入磁盘 Swap 分区。

Swap In: 当进程访问已被换出的页时，触发缺页异常，内核从磁盘读回数据。
Swap Out: 内存压力大时，将不活跃的匿名页写入磁盘。

2.6 OOM Killer (Out Of Memory)

当所有回收手段（Page Cache 回收、Swap）都失效，物理内存耗尽时，内核触发 OOM Killer 。

它根据 oom_score（基于内存占用、运行时间、权限等计算）选择一个"最佳"受害者进程杀死，以释放内存保护系统核心。

3. 内核版本差异 (2.6.x vs 4.x+)

特性	Linux 2.6.x	Linux 4.x+
页表锁	全局 `mm->page_table_lock`	细粒度锁 (Split Page Table Locks)
透明大页	有限支持 (THP 引入较晚)	成熟的 THP (Transparent Huge Pages)
LRU 算法	简单的 Active/Inactive 链表	多级 LRU (Refault Distance 算法)，防颠簸
Cgroup 内存控制	初步支持	完善的 MemControl (v2)，支持 Swap 限制
缺页处理	`do_page_fault` 较简单	引入 `userfaultfd`，支持用户态处理缺页

4. 性能调优与故障排查

4.1 性能调优建议

HugePages (大页) : 对于数据库（Oracle, PostgreSQL）或 Java Heap，开启大页可以显著减少 TLB Miss，提升性能。
bash 复制代码
```
sysctl -w vm.nr_hugepages=1024
```
Swappiness : 控制使用 Swap 的积极程度（0-100）。服务器建议设低（1-10），避免不必要的磁盘 I/O。
bash 复制代码
```
sysctl -w vm.swappiness=10
```
Overcommit Memory : 控制内存分配策略。
- 0 (默认): 启发式拒绝。
- 1: 总是允许分配（适合科学计算）。
- 2: 严格限制（Physical RAM + Swap * ratio）。

4.2 常见问题排查

案例：利用 /proc 分析内存泄漏

查看整体内存 : free -h 或 cat /proc/meminfo。
查看进程内存 : cat /proc/<PID>/status。
- VmRSS: 实际物理内存占用。
- VmSize: 虚拟内存大小。
查看内存映射 : cat /proc/<PID>/maps。
- 分析堆（Heap）是否持续增长。
- 分析是否存在大量未释放的 mmap 区域。
OOM 排查 : 查看 dmesg 或 /var/log/syslog，搜索 "Out of memory"。

5. 参考文献

Understanding the Linux Kernel, 3rd Edition - Daniel P. Bovet, Marco Cesati
Linux Kernel Development, 3rd Edition - Robert Love
Linux Kernel Source Documentation (Documentation/vm/)
LWN.net Memory Management Articles

本文档基于 Linux 4.4 内核源码分析。
