深入解析 Linux Cache Line 的原理、价值及 MIPS CPU 处理机制
摘要：本文深度剖析现代处理器（以 MIPS/x86 为例）的 Cache Line 机制。从硬件物理结构、MESI 一致性协议、内存读取全流程到软件层面的性能优化技巧，结合专业图表与实测代码，为开发者提供一份关于缓存优化的权威指南。
1. Cache Line 基础概念
1.1 定义与物理结构
Cache Line（缓存行）是 CPU Cache 与主内存之间进行数据交换的最小单位。
在现代主流处理器中（如 x86_64, ARM Cortex-A, MIPS64），Cache Line 的大小通常为 64 字节 （部分旧架构可能为 32 字节）。这意味着，即使 CPU 只需要读取一个字节（char），硬件也会一次性将包含该字节的整个 64 字节块从内存加载到 Cache 中。
物理映射机制
物理内存地址在被 Cache 控制器解析时，会被划分为三个部分：Tag（标记） 、Index（索引）和Offset（偏移）。

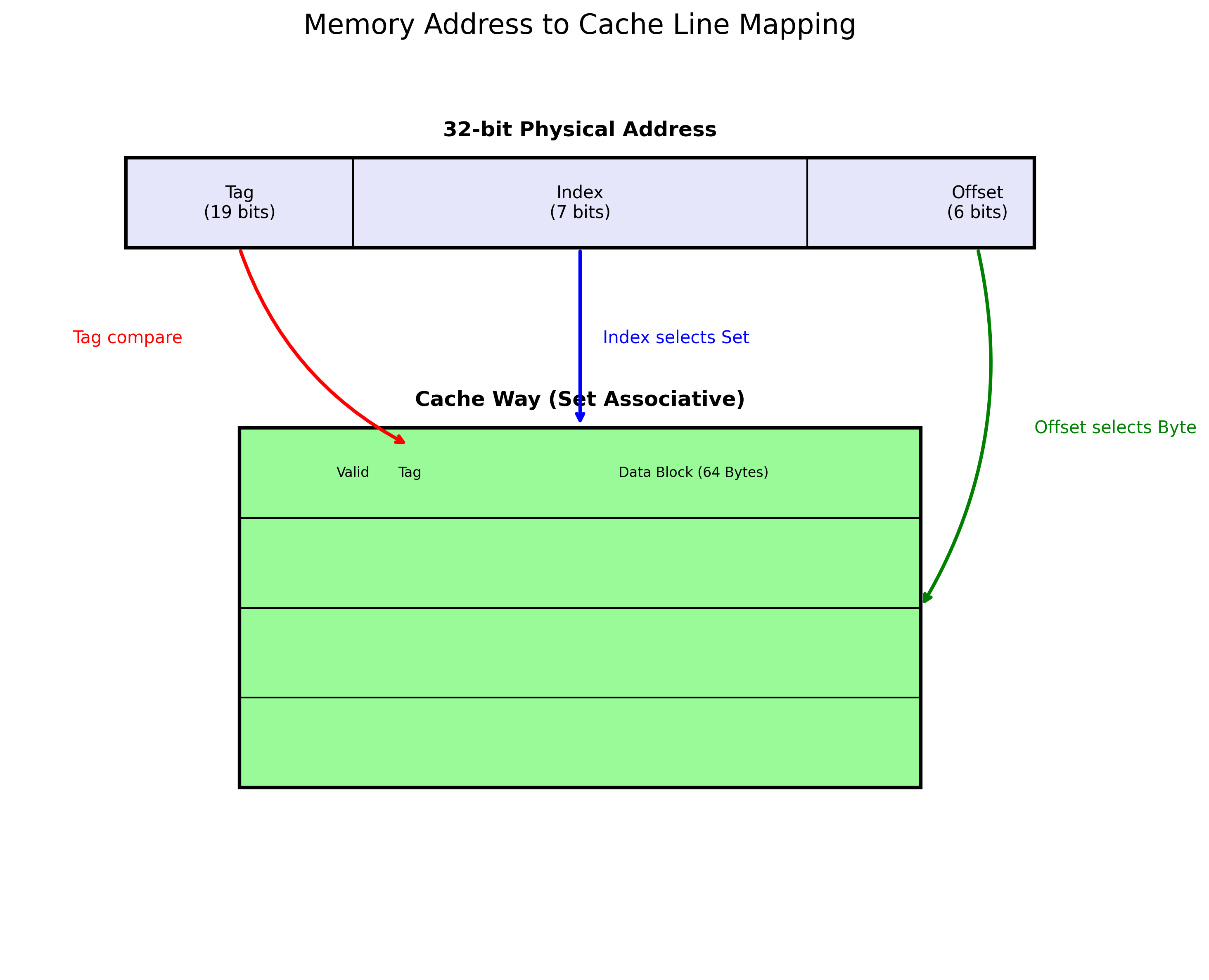

图 1：内存地址到 Cache Line 的映射关系
- Tag (19 bits)：用于区分映射到同一 Cache Set 中的不同内存块。
- Index (7 bits) ：用于定位 Cache 中的 Set（组）。例如 32KB L1 Cache，64B Line，8-Way 组相联，则 Index 需要 log2(32768/64/8)=6\log_2(32768 / 64 / 8) = 6log2(32768/64/8)=6 位（示意图中为简化展示）。
- Offset (6 bits)：用于在 64 字节的 Data Block 中定位具体字节。
三级缓存结构
- L1 Cache ：通常分为 L1i (Instruction) 和 L1d (Data)，每核独享，延迟约 3-4 周期。
- L2 Cache：通常每核独享或共享，容量更大，延迟约 10-20 周期。
- L3 Cache (LLC)：多核共享，容量可达数 MB，延迟约 40-60 周期。
1.2 价值体现
时空局部性原理 (Locality)
- 时间局部性：如果一个数据项被访问，它很快可能被再次访问（如循环变量）。
- 空间局部性：如果一个数据项被访问，与其相邻的数据项可能很快被访问（如数组遍历）。Cache Line 的 64 字节设计正是为了利用空间局部性。
关键结论：90% 的程序执行时间消耗在 10% 的代码和数据上。
性能对比数据
| 存储层级 | 大小 | 典型延迟 (时钟周期) | 典型延迟 (纳秒 @ 3GHz) |
|---|---|---|---|
| L1 Cache | 32KB - 64KB | 4 | ~1.3 ns |
| L2 Cache | 256KB - 1MB | 12 | ~4 ns |
| L3 Cache | 8MB - 32MB | 40 | ~13 ns |
| 主内存 (DRAM) | 16GB - 128GB | >200 | ~100 ns |
注：Cache Miss 导致的 DRAM 访问比 L1 命中慢约 100 倍。
2. CPU 读取处理全流程
2.1 读取阶段
当 CPU 核心执行一条 LOAD 指令（如 LW - Load Word）时，硬件将经历以下漫长的查询路径：

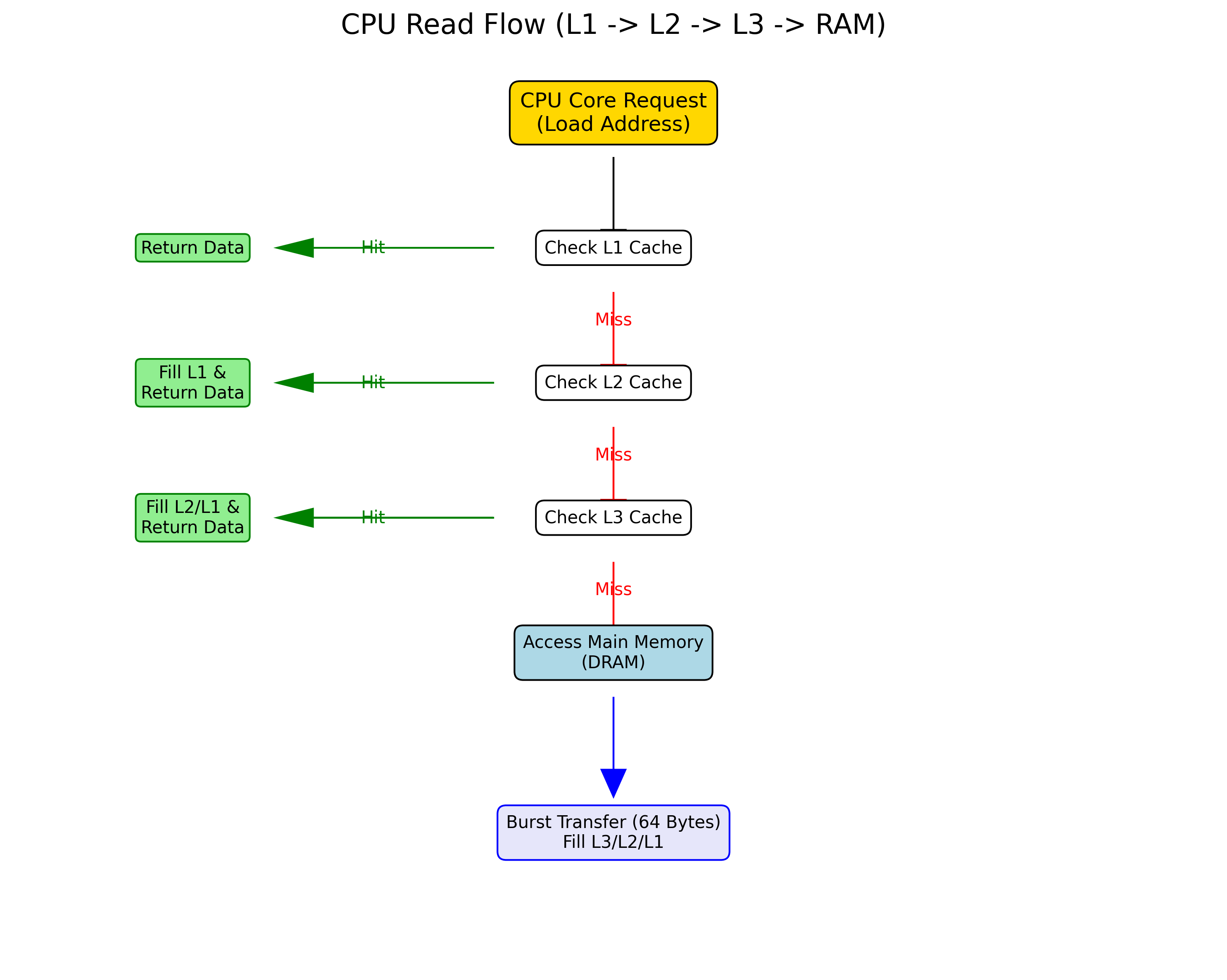

图 2：CPU 核心发起 Load 指令后的查询路径
关键控制寄存器
在 x86 架构中，CR0 寄存器包含控制缓存行为的位：
- CD (Cache Disable)：置 1 时禁用缓存。
- NW (Not Write-through) ：控制写策略。
在 MIPS 架构中，Config寄存器（CP0 Register 16）的 K0 字段控制 kseg0 区域的缓存属性（如 Write-back vs Uncached）。
思考：CPU 读取到一个 Cache Line 的数据后，如何处理？
CPU 内部并没有 64 字节宽的通用寄存器来一次性存储整个 Cache Line。
- 加载到 Cache Bank：整个 64 字节被写入 L1 Cache 的 Data Array。
- 提取目标字 ：根据地址的 Offset，多路选择器（Mux）从 Cache Line 中选出 CPU 请求的那 4 字节（或 8 字节）。
- 写入寄存器 ：最终只有这 4 字节被写入通用寄存器（如 MIPS 的
$t0或 x86 的RAX）。
2.2 命中处理 (Cache Hit)
当数据在 L1 Cache 中找到且 Tag 匹配、Valid 位有效时：
- 数据路径：Cache Controller 直接从 SRAM 阵列读取数据，旁路传输给 CPU 流水线。
- MESI 状态更新：根据操作类型（读/写），更新 Cache Line 的状态。
MESI 协议状态机
多核一致性通过 MESI 协议维护，Cache Line 处于以下四种状态之一：

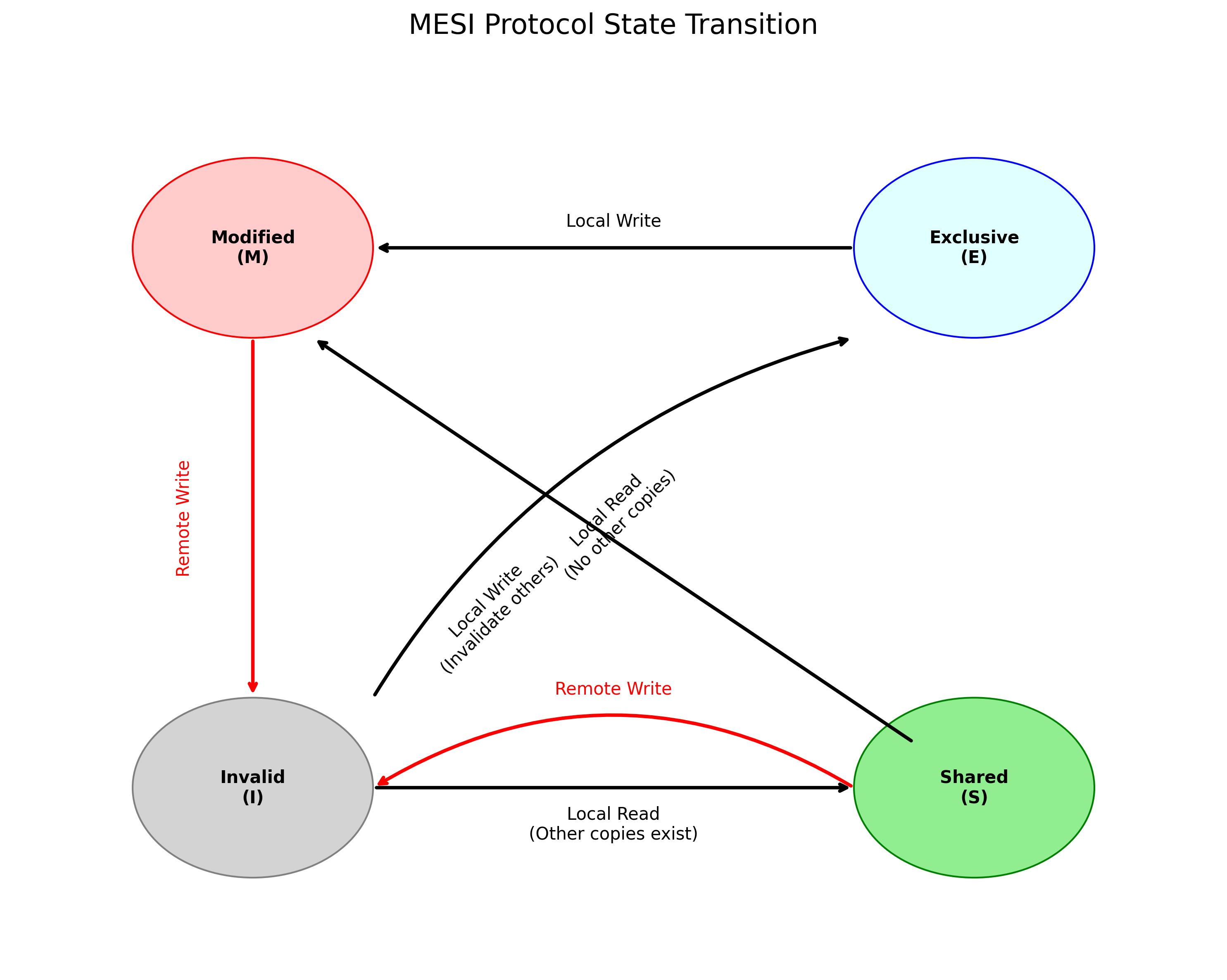

图 3：MESI 协议状态转换示意图
- Modified (M)：已修改，与内存不一致（Dirty），当前核独占。
- Exclusive (E)：未修改，与内存一致，当前核独占。
- Shared (S)：未修改，与内存一致，多个核共享。
- Invalid (I)：数据无效。
2.3 未命中处理 (Cache Miss)
缓存行填充 (Line Fill)
当发生 Cache Miss 时，CPU 必须从主内存读取数据。内存控制器使用 Burst Transfer（突发传输） 模式。

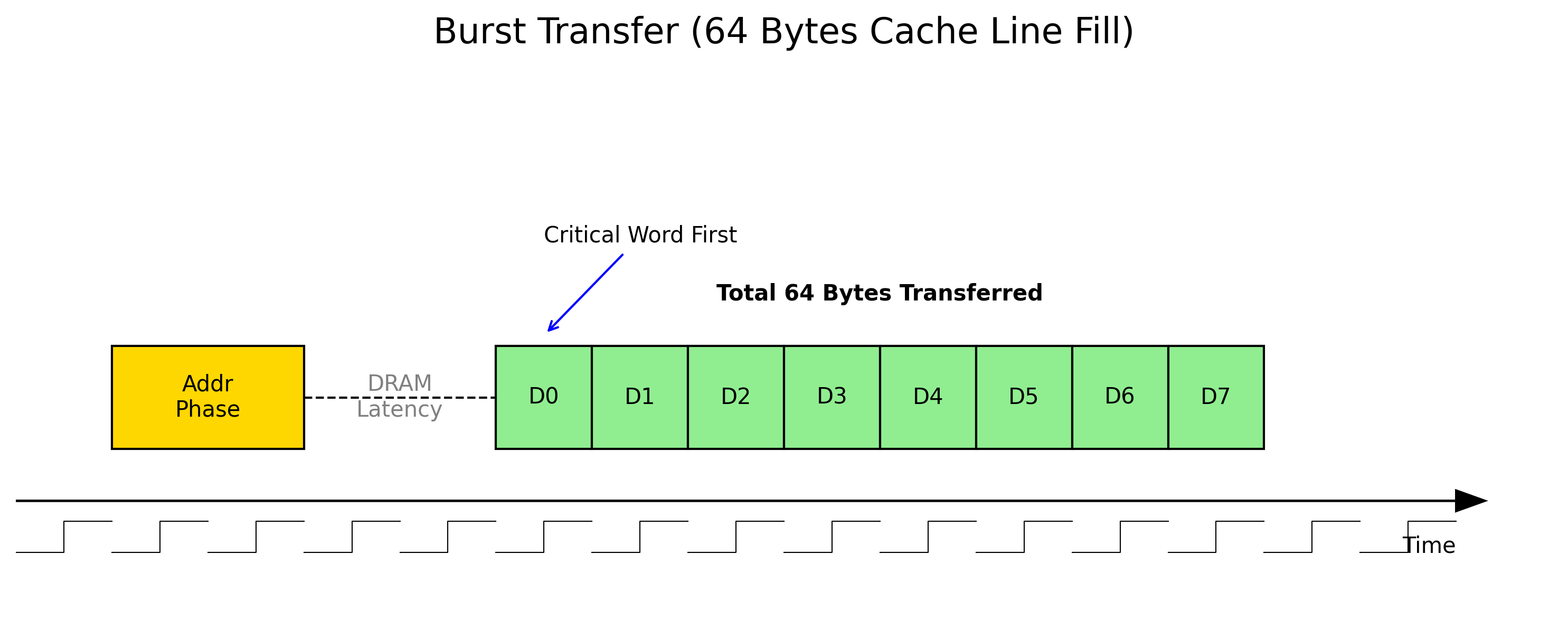

图 4：64 字节 Cache Line 的 Burst 传输过程
- Critical Word First：CPU 请求的那个字（Critical Word）会被最先传输并送给 CPU，以便流水线尽快恢复执行，随后再填充 Cache Line 的其余部分。
替换算法
当 Cache Set 已满时，必须驱逐一行。
- LRU (Least Recently Used)：硬件维护访问历史位，驱逐最久未使用的行。
- Pseudo-LRU / NRU：近似算法，减少硬件开销。
3. 数据存储位置详解
3.1 缓存层次结构
数据存放规则
物理地址经过哈希算法（通常利用高位地址异或）分布到不同的 Cache Slice（在多核 Ring Bus 架构中）。
多核一致性与 Home Agent
- Home Agent (HA)：负责管理特定内存地址范围的一致性。
- Ring Bus / Mesh：连接所有核心、LLC Slice 和内存控制器的片上网络。
3.2 特殊场景处理
非对齐访问 (Unaligned Access)
如果一个 4 字节整数跨越了两个 Cache Line（例如地址 0x3F，跨越 0x00-0x3F 和 0x40-0x7F）：
- 硬件代价 ：CPU 需要发起两次 Cache 访问（甚至两次内存 Burst），并在内部拼接数据。
- 原子性丧失 ：跨行的原子操作（
LOCK前缀或LL/SC）可能导致总线锁死或异常。
预取机制 (Prefetching)
- 硬件预取 (Hardware Prefetcher)：检测到连续的步幅（Stride）访问模式时，自动加载后续 Cache Line。
- 软件预取 ：程序员使用
__builtin_prefetch()或汇编指令PREFETCH显式告知 CPU。
4. 性能优化实践
4.1 编程建议
伪共享 (False Sharing)
当两个线程分别修改不同变量，但这两个变量位于同一个 Cache Line 时，会导致核心间频繁发生 MESI 协议的 Invalidation，严重降低性能。

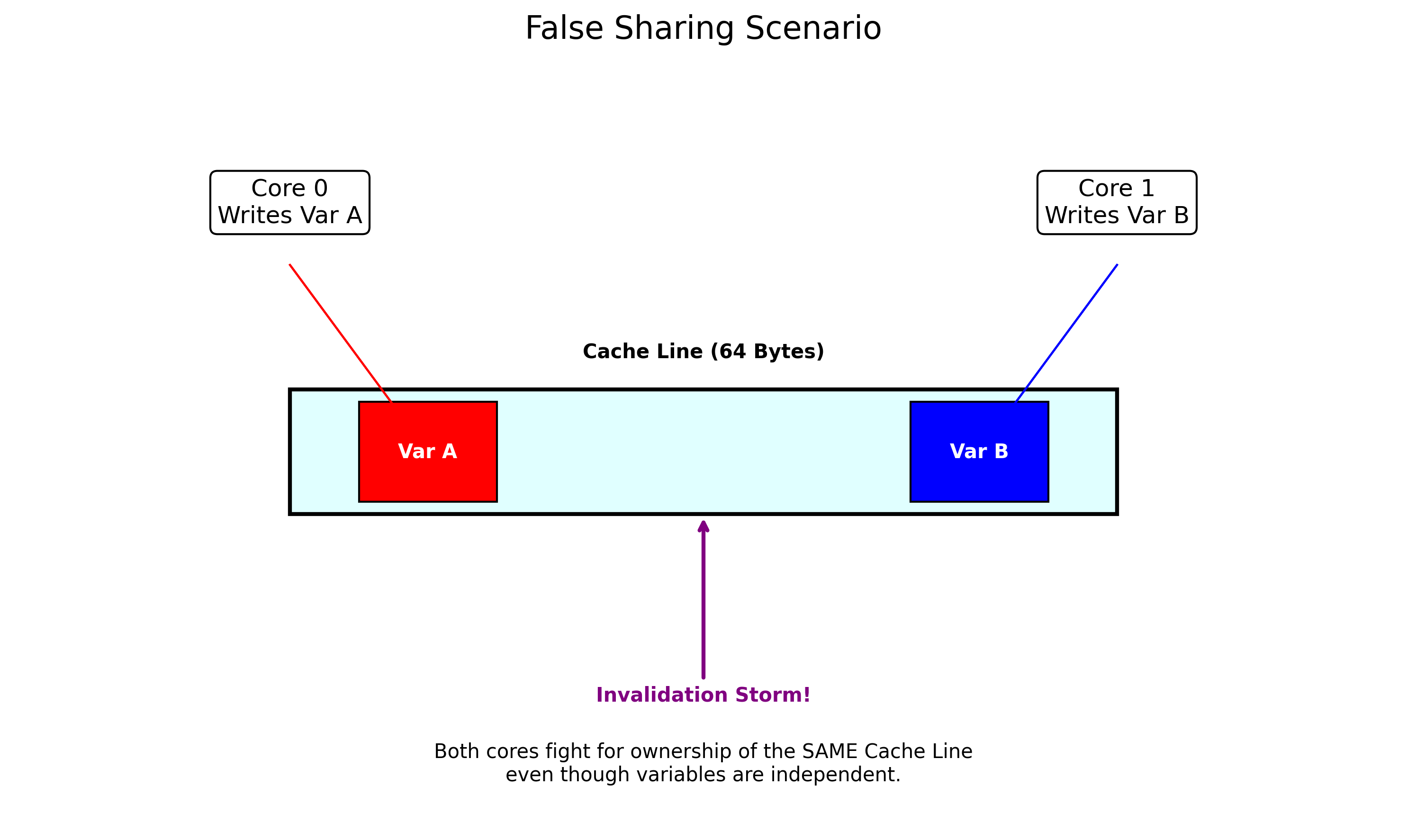

图 5：伪共享导致的性能陷阱
解决方案：Padding
c
struct Optimized {
long a;
char padding[64]; // 强制隔离到不同 Cache Line
long b;
};结构体对齐
确保关键数据结构对齐到 Cache Line 边界，避免跨行访问。
c
// 强制结构体起始地址 64 字节对齐
struct __attribute__((aligned(64))) AlignedData {
int id;
float value;
// ...
};4.2 监控工具
Linux Perf
使用 perf 工具分析缓存未命中率：
bash
# 监控 L1 数据缓存未命中
perf stat -e L1-dcache-load-misses ./my_program
# 监控最后一级缓存(LLC)未命中
perf stat -e LLC-load-misses ./my_programIntel VTune / AMD uProf
图形化工具可以精确定位到源代码中导致 Cache Miss 的具体行。
5. 附录
资源下载
- Cache 优化示例代码 (cache_examples.zip)
matrix_align.c: 矩阵行优先 vs 列优先访问性能对比。false_sharing.c: 多线程伪共享演示。struct_align.c: 结构体对齐示例。
参考文献
- Computer Architecture: A Quantitative Approach
- See MIPS Run Linux
- Intel® 64 and IA-32 Architectures Optimization Reference Manual
