七、项目目录结构

后端采用模块化的架构，按照功能拆分成多个 Maven Module，提升开发与研发的效率，带来更好的可维护性。

一共有四类 Maven Module：

Maven Module	作用
`yudao-dependencies`	Maven 依赖版本管理
`yudao-framework`	Java 框架拓展
gc-module-xxx`	XXX 功能的 Module 模块
`yudao-server`	管理后台 + 用户 App 的服务端

1. yudao-dependencies

该模块是一个 Maven Bom，只有一个 pom.xml (opens new window)文件，定义项目中所有 Maven 依赖的版本号，解决依赖冲突问题。

详细的解释，可见《微服务中使用 Maven BOM 来管理你的版本依赖》 (opens new window)文章。

从定位上来说，它和 Spring Boot 的 spring-boot-starter-parent (opens new window)和 Spring Cloud 的 spring-cloud-dependencies (opens new window)是一致的。

虽然说，直接在根目录 pom.xml (opens new window)管理依赖版本会更加方便，也符合绝大多数程序员的认知。但是要额外考虑一个场景，如果每个 yudao-module-xxx 模块都维护在一个独立的 Git 仓库，那么 yudao-dependencies 就可以在多个 yudao-module-xxx 模块下复用。

2. yudao-framework

该模块是 yudao-cloud 项目的框架封装，其下的每个 Maven Module 都是一个组件，分成两种类型：

① 技术组件：技术相关的组件封装，例如说 MyBatis、Redis 等等。

Maven Module	作用
`yudao-common`	定义基础 pojo 类、枚举、工具类等
`yudao-spring-boot-starter-web`	Web 封装，提供全局异常、访问日志等
`yudao-spring-boot-starter-websocket`	WebSocket 封装，提供 Token 认证、WebSocket 集群广播、Message 监听
`yudao-spring-boot-starter-security`	认证授权，基于 Spring Security 实现
`yudao-spring-boot-starter-mybatis`	数据库操作，基于 MyBatis Plus 实现
`yudao-spring-boot-starter-redis`	缓存操作，基于 Spring Data Redis + Redisson 实现
`yudao-spring-boot-starter-mq`	消息队列，基于 Redis 实现，支持集群消费和广播消费
`yudao-spring-boot-starter-job`	定时任务，基于 Quartz 实现，支持集群模式
`yudao-spring-boot-starter-protection`	服务保障，提供幂等、分布式锁、限流、熔断等功能
`yudao-spring-boot-starter-excel`	Excel 导入导出，基于 EasyExcel 实现
`yudao-spring-boot-starter-monitor`	服务监控，提供链路追踪、日志服务、指标收集等功能
`yudao-spring-boot-starter-test`	单元测试，基于 Junit + Mockito 实现
`yudao-spring-boot-starter-file` 【已合并】	文件客户端，支持将文件存储到 S3（MinIO、阿里云、腾讯云、七牛云）、本地、FTP、SFTP、数据库等
`yudao-spring-boot-starter-captcha` 【已合并】	验证码 Captcha，提供滑块验证码
`yudao-spring-boot-starter-flowable` 【已合并】	工作流，基于 Flowable 实现

友情提示：

yudao-spring-boot-starter-file

组件：自 2.0.1 版本，合并到 yudao-module-infra-server 模块的 framework/file 包下，一方面减少 starter 提升编译速度，一方面只有 infra 模块使用到
yudao-spring-boot-starter-captcha

组件：自 2.0.1 版本，合并到 yudao-module-system-server 模块的 framework/captcha 包下，一方面减少 starter 提升编译速度，一方面只有 system 模块使用到
yudao-spring-boot-starter-flowable

组件：自 2.0.1 版本，合并到 yudao-module-bpm-server 模块的 framework/flowable 包下，一方面减少 starter 提升编译速度，一方面只有 bpm 模块使用到

② 业务组件：业务相关的组件封装，例如说数据字典、操作日志等等。如果是业务组件，名字会包含 biz 关键字。

Maven Module	作用
`yudao-spring-boot-starter-biz-tenant`	SaaS 多租户
`yudao-spring-boot-starter-biz-data-permission`	数据权限
`yudao-spring-boot-starter-biz-operatelog` 【已合并】	操作日志
`yudao-spring-boot-starter-biz-pay` 【已合并】	支付客户端，对接微信支付、支付宝等支付平台
`yudao-spring-boot-starter-biz-ip`	地区 & IP 库

友情提示：

yudao-spring-boot-starter-biz-operatelog

组件：自 2.1.0 版本，合并到 yudao-spring-boot-starter-security 组件的 operatelog 包下，主要减少 starter 提升编译速度
yudao-spring-boot-starter-biz-pay

组件：自 2.5.1 版本，合并到 yudao-module-pay 模块的 framework/pay 包下，因为只有它会使用到，更加聚焦收敛

每个组件，包含两部分：

core

包：组件的核心封装，拓展相关的功能。
config

包：组件的 Spring Boot 自动配置。

3.1 整体结构

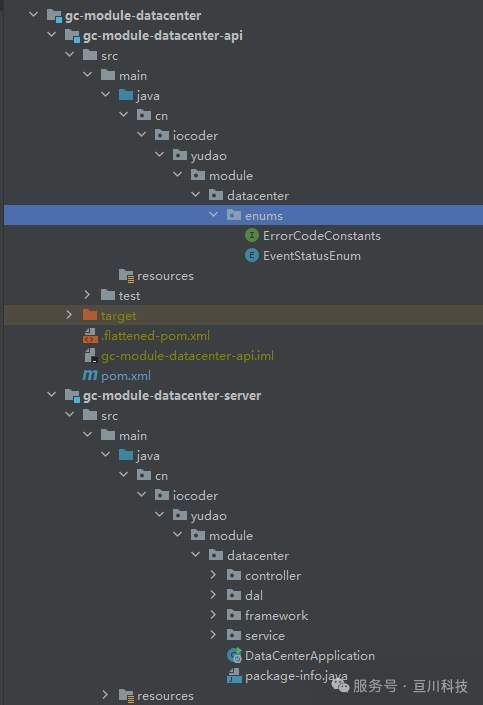

每个模块包含两个 Maven Module，分别是：

Maven Module	作用
`yudao-module-xxx-api`	提供给其它模块的 API 定义
`yudao-module-xxx-server`	模块的功能的具体实现（服务提供者）

总结来说，每个模块采用三层架构 + 非严格分层，如下图所示：

3.2 Controller 包

所在包	类	作用	示例
`controller.admin`	Controller 类	提供给管理后台的 RESTful API，默认以`admin-api/` 作为前缀。例如 `admin-api/system/auth/login` 登录接口	AuthController
`controller.admin`	VO 类	Admin Controller 接口的入参 ReqVO、出参 RespVO	AuthLoginReqVO、AuthLoginRespVO
`controller.app`	Controller 类，以 App 为前缀	提供给用户 App 的 RESTful API，默认以`app-api/` 作为前缀。例如 `app-api/member/auth/login` 登录接口	AppAuthController
`controller.app`	VO 类，以 App 为前缀	App Controller 接口的入参 ReqVO、出参 RespVO	AppAuthLoginReqVO、AppAuthLoginRespVO
`controller`	`.http` 文件	IDEA Http Client 插件 (opens new window)，模拟请求 RESTful 接口	AuthController.http

3.3 Service 包

所在包	类	作用	示例
`service`	Service 接口	业务逻辑的接口定义	AdminUserService
`service`	ServiceImpl 类	业务逻辑的实现类	AdminUserServiceImpl

3.4 DAL 包

所在包	类	作用	示例
`dal`	-	Data Access Layer，数据访问层
`dal.dataobject`	DO 类	Data Object，映射数据库表、或者 Redis 对象	AdminUserDO
`dal.mysql`	Mapper 接口	数据库的操作	AdminUserMapper
`dal.redis`	RedisDAO 类	Redis 的操作	OAuth2AccessTokenRedisDAO

3.5 API 包

所在包	类	作用	示例
`api`	Api 接口	提供给其它模块的 API 接口	AdminUserApi
`api`	ApiImpl 类	提供给其它模块的 API 实现类	AdminUserApiImpl
`api`	DTO 类	Api 接口的入参 ReqDTO、出参 RespDTO	AdminUserRespDTO、SocialUserBindReqDTO

3.6 MQ 包

所在包	类	作用	示例
`mq`	-	Message Queue，消息队列
`mq.message`	Message 类	发送和消费的消息	SmsSendMessage
`mq.producer`	Producer 类	消息的生产者	SmsProducer
`mq.consumer`	Consumer 类	消息的消费者	SmsSendConsumer

3.7 Job 包

所在包	类	作用	示例
`job`	Job 类	定时任务	DemoJob

3.8 Enum 包

所在包	类	作用	示例
`enums`	Enum 类	字段的枚举	SocialTypeEnum
`enums`	DictTypeConstants 类	数据字典的枚举	DictTypeConstants
`enums`	ErrorCodeConstants 类	错误码的枚举	ErrorCodeConstants

3.9 其它

所在包	类	作用	示例
`convert`	Convert 接口	DTO / VO / DO 等对象之间的转换器	UserConvert
`framework`	-	模块自身的框架封装	YudaoCaptchaConfiguration

👾 前端结构

复制代码

.
├── .github # github workflows 相关
├── .husky # husky 配置
├── .vscode # vscode 配置
├── mock # 自定义 mock 数据及配置
├── public # 静态资源
├── src # 项目代码
│   ├── api # api接口管理
│   ├── assets # 静态资源
│   ├── components # 公用组件
│   ├── hooks # 常用hooks
│   ├── layout # 布局组件
│   ├── locales # 语言文件
│   ├── plugins # 外部插件
│   ├── router # 路由配置
│   ├── store # 状态管理
│   ├── styles # 全局样式
│   ├── utils # 全局工具类
│   ├── views # 路由页面
│   ├── App.vue # 入口vue文件
│   ├── main.ts # 主入口文件
│   └── permission.ts # 路由拦截
├── types # 全局类型
├── .env.base # 本地开发环境 环境变量配置
├── .env.dev # 打包到开发环境 环境变量配置
├── .env.gitee # 针对 gitee 的环境变量 可忽略
├── .env.pro # 打包到生产环境 环境变量配置
├── .env.test # 打包到测试环境 环境变量配置
├── .eslintignore # eslint 跳过检测配置
├── .eslintrc.js # eslint 配置
├── .gitignore # git 跳过配置
├── .prettierignore # prettier 跳过检测配置
├── .stylelintignore # stylelint 跳过检测配置
├── .versionrc 自动生成版本号及更新记录配置
├── CHANGELOG.md # 更新记录
├── commitlint.config.js # git commit 提交规范配置
├── index.html # 入口页面
├── package.json
├── .postcssrc.js # postcss 配置
├── prettier.config.js # prettier 配置
├── README.md # 英文 README
├── README.zh-CN.md # 中文 README
├── stylelint.config.js # stylelint 配置
├── tsconfig.json # typescript 配置
├── vite.config.ts # vite 配置
└── windi.config.ts # windicss 配置

八、贡献说明

分支管理：

main

：稳定版本分支，仅合并 release 分支；
develop

：开发分支，日常开发提交；
feature/xxx

：功能分支（如feature/urban-noise-mon）；

提交规范

格式：type(scope): description，如feat(water): 新增河湖水质监测功能；
类型：feat（新功能）、fix（修复）、docs（文档）、refactor（重构）；

PR 流程：

从feature分支提交 PR 到develop；
需 2 名开发人员 Code Review 通过；
自动化测试（单元测试 + 接口测试）通过后合并。
