在汽车电子、工业控制等高可靠性领域，结构线束的电磁兼容性（EMC）直接决定着设备能否在复杂电磁环境中稳定运行。某新能源汽车高压线束因未通过ISO 11452-2辐射测试，导致车载娱乐系统出现持续噪声，这一案例揭示了EMC整改的紧迫性。
一、结构线束EMC整改的三重机理：源-路径-受体协同作用
EMC问题的本质是电磁能量在干扰源、耦合路径与敏感设备间的失衡传递。以混合动力汽车DC/DC模块为例，其低频开关电源产生的100kHz-1MHz电磁噪声，通过未屏蔽的高压线束辐射至空间，耦合至车载收音机天线，导致接收灵敏度下降15dB。这种干扰链包含三个关键要素：
1、干扰源特性：高频开关器件的dv/dt可达50V/ns，产生200MHz以上的谐波干扰；
2、耦合路径类型：线束间存在近场耦合与远场辐射双重机制；
3、敏感设备阈值：CAN总线信号幅值仅2-5V，对100mV以上的共模干扰即可能产生误码。
某工业变频器案例显示，其PWM驱动信号的300ns上升沿时间，在1米长的未屏蔽电机线束上产生超过40dBμV的辐射发射，直接导致周边传感器数据异常。这印证了IEC 61000-6-4标准中"高频信号必须采用屏蔽线束"的强制性要求。
二、结构线束EMC整改的核心技术策略：从被动防护到主动抑制
1、屏蔽与接地优化
采用双层屏蔽结构可将辐射衰减量提升至60dB以上。某PHEV车型通过增加点火线圈搭铁点，使磁场辐射强度从85dBμV降至73dBμV，满足CISPR 25 Class 5标准。关键实施要点包括：
（1）屏蔽层360°环接，避免"猪尾巴"效应；
（2）大电流回路采用平行布线，磁场抵消效应可使辐射降低12dB；
（3）接地阻抗控制在0.1Ω以下，使用导电膏替代传统喷漆处理。
2、滤波与去耦技术
π型滤波电路（LCL结构）在电源入口处的应用，可使传导发射限值从60dBμV降至40dBμV。某开关电源案例中，通过增加LC滤波器（L=10μH，C=0.1μF），在150kHz-30MHz频段实现40dB衰减。关键设计参数包括：

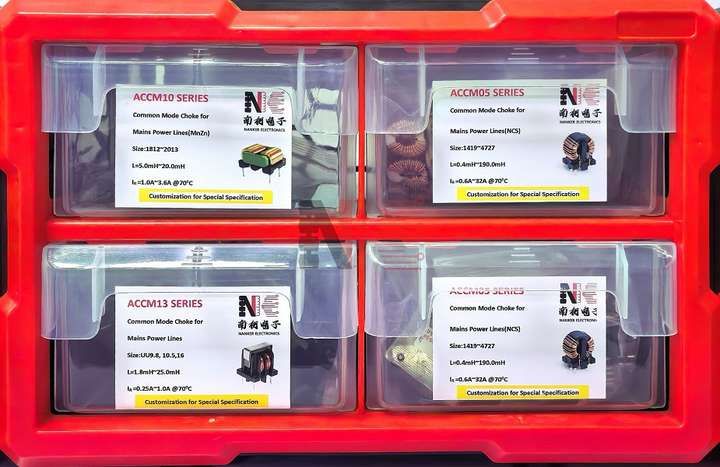

（1）共模电感磁芯材料选用铁氧体；
（2）X/Y电容组合使用；
（3）滤波器安装位置距干扰源≤50mm。
3、布局与走线规范
某48V轻混系统通过实施"三隔离"原则：
（1）功率线束与信号线束垂直交叉布置，间距≥100mm；
（2）高频时钟线采用蛇形走线，控制特性阻抗为50±10%Ω；
（3）晶振紧贴PCB地平面，减少辐射面积60%。
实测数据显示，这种布局使辐射发射在30-300MHz频段降低18dB，通过ISO 11452-2 Class 3测试。
4、材料与工艺升级
采用导电橡胶密封条替代传统塑料卡扣，可使缝隙泄漏降低15dB。某车载ECU案例中，通过将连接器升级为TE Connectivity HVA系列，共模电流抑制效果提升22dB。关键材料选型标准包括：
（1）屏蔽材料表面电阻<0.01Ω/sq；
（2）连接器插拔力控制在5-20N范围；
（3）灌封材料介电常数εr≤4。
5、软件协同优化
展频技术通过将开关频率在±5%范围内随机调制，可使单点辐射峰值降低10dB。某电机控制器案例中，采用跳频控制技术，在2.4GHz频段动态切换工作频点，避开Wi-Fi/蓝牙干扰频段，误码率从3%降至0.02%。
三、结构线束EMC整改的典型行业案例：汽车电子的深度实践
1、高压线束干扰低压信号整改
某电动车高压电池包至电机控制器线束，因未采用屏蔽设计，导致ABS传感器信号出现5%误码率。整改方案包括：

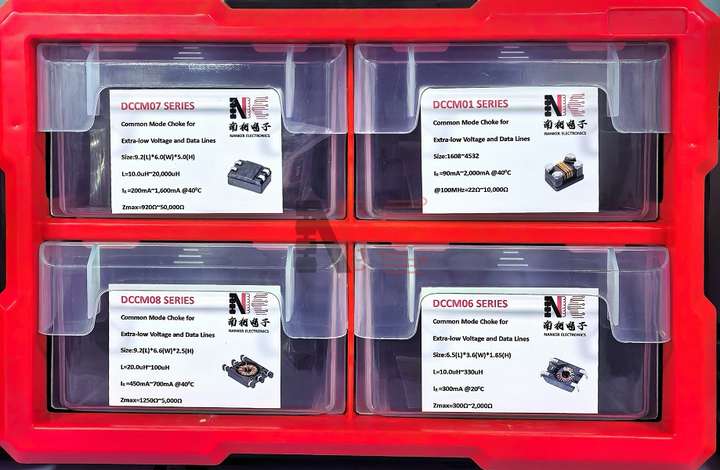

（1）在低压信号线添加共模电感；
（2）套接铁氧体磁环；
（3）调整线束间距至150mm。
整改后信号误码率降至0.1%，通过ISO 11452-2辐射测试。成本分析显示，每台车增加材料成本仅8.5元，但避免了召回损失约200万元。
2、电源模块传导干扰超标整改
某400V/50A电源模块输出电缆未屏蔽，导致传导发射在150kHz-30MHz频段超标15dB。整改措施包括：
（1）采用双层屏蔽电缆；
（2）外层屏蔽单点接地；
（3）增加共模滤波器。
测试结果显示，传导发射满足CISPR 11 Class B标准，整改后效率损失<0.5%，温升增加<2℃。
四、结构线束EMC整改的未来技术挑战与发展方向
随着SiC器件普及和汽车电子架构集成化，EMC整改面临三大挑战：
1、高频化干扰：需开发截止频率>1GHz的滤波器件，如纳米晶磁芯共模电感；
2、空间约束：在有限空间内实现屏蔽、滤波与散热的平衡，如采用3D屏蔽结构；
3、智能诊断：利用AI算法快速定位干扰源，将整改周期从72小时缩短至8小时。
某研究机构已开发出基于机器学习的EMC预测系统，通过输入PCB布局参数，可提前预判辐射热点位置，准确率达92%。这标志着EMC整改正从"事后补救"向"事前预防"转型。
总的来说，结构线束EMC整改是涉及电磁学、材料科学、数字信号处理的多学科交叉领域。通过实施屏蔽优化、精准滤波、科学布局等核心策略，结合AI诊断等前沿技术，可系统性提升设备结构线束EMC整改的电磁兼容性。数据显示，采用结构线束EMC整改的企业，产品一次通过率从68%提升至92%，单台整改成本降低45%。在汽车电子、工业自动化等高可靠性领域，构建完善的结构线束EMC整改的技术体系已成为企业核心竞争力的重要组成。
