halcon区域变换—shape_trans

前言

在图像处理中我们有时候得到的区域是不规则的，为了方便后续的处理，我们可以使用区域变换将不规则的区域转换为规则的区域后再处理。

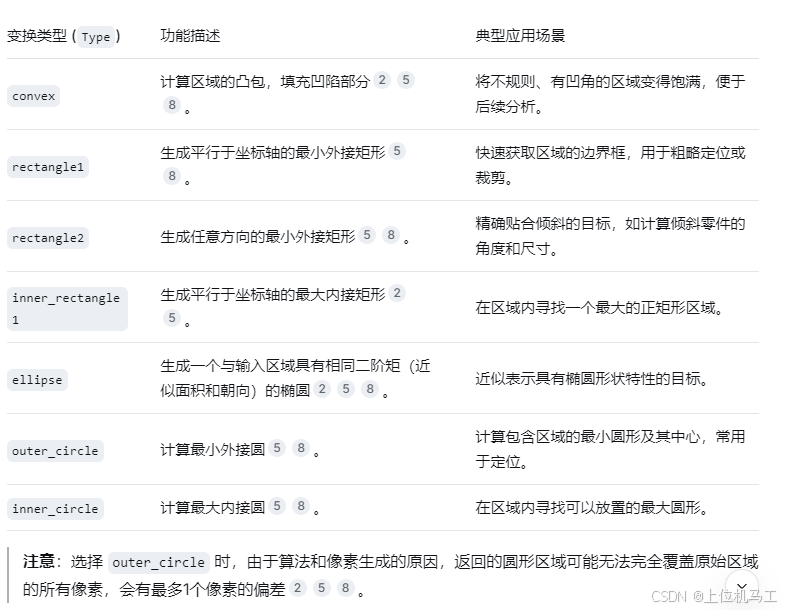

1、变换后的区域类型

2、halcon算子应用

dev_open_file_dialog ('read_image', 'default', 'default', Selection)
read_image (Image, Selection)
invert_image (Image, ImageInvert)
threshold (ImageInvert, Region, 50, 255)
shape_trans (Region, RegionTrans, 'convex')

区域变换就是使用shape_trans 算子，该算子只有3参数

第1个参数是输入区域

第2个参数是变换后的区域

第3个参数是指定变换的类型，上图convex是将区域转换为它的凸包形式。

3、区域变换效果

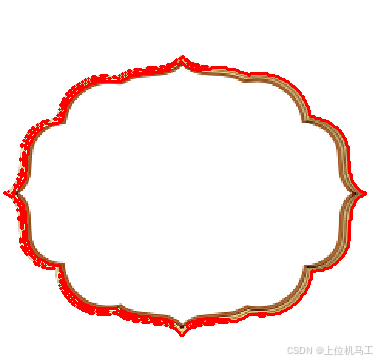

1）处理前

1）处理后

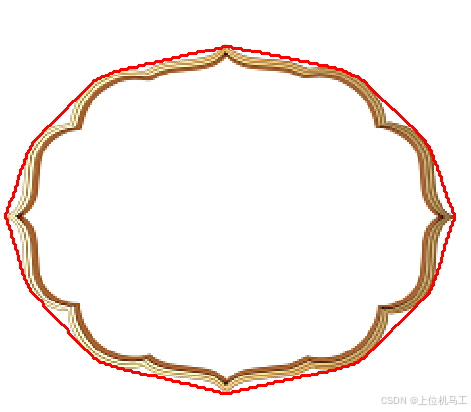

凸包：

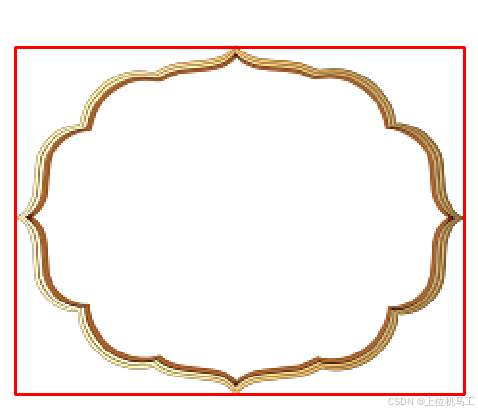

不带角度的矩形

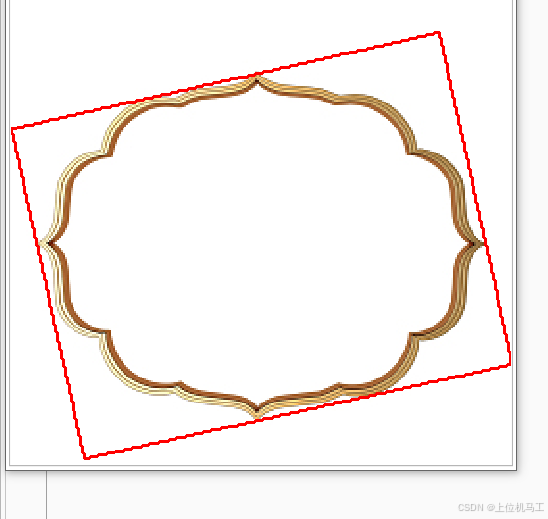

带角度的矩形

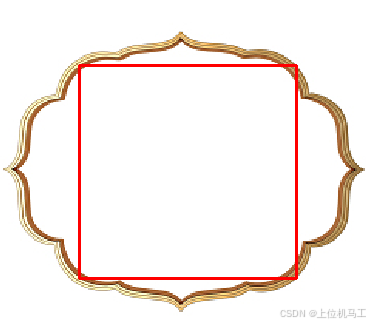

内接矩形

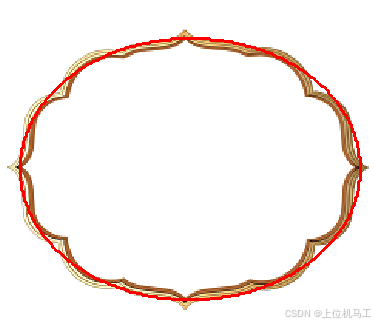

内接椭圆

最大外接圆

最小外接圆
