在进行功能调试或者问题定位时，经常需要找一下哪里触发的系统调用，并跟踪一下系统调用过程。
一种方法是使用simpleperf ：
css
simpleperf record -g -o --
python3 /android-ndk-r27c/simpleperf/gecko_profile_generator.py \
-i \
--symfs \
--kallsyms | gzip > 浏览器打开https://profiler.firefox.com/将生成的add_client.perf.json.gz拖进去，就可以查看调用树、火焰图、栈图等进一步分析函数调用关系。
参考另一篇文章 尝试通过一个demo分析binder的执行流程 的使用simpleperf抓取通讯双方的函数调用栈小节
或者使用基于eBPF的工具比如stackplz 参考 ：
这两种方式在尝试定位某些问题时比较受限，比如kernel启动早期时。因此本文尝试一种更加直接的方式：直接在目标位置打印函数调用栈。
获取用户态和内核态的函数调用栈
首先确保 CONFIG_STACKTRACE CONFIG_KALLSYMS和CONFIG_USER_STACKTRACE_SUPPORT内核宏打开
可以通过 zcat /proc/config.gz | grep -E "STACKTRACE|KALLSYMS" 确认。
在代码中插入以下代码：
c
#if IS_ENABLED(CONFIG_STACKTRACE)
#include
#define STACK_ENTRIES 64
/*
* 打印当前进程的
* 1) 内核调用栈（符号名）
* 2) 用户空间调用栈（原始 PC 地址）
*/
static void dump_all_stacks(void)
{
int i;
unsigned int nr;
unsigned long entries[STACK_ENTRIES];
/* 基本进程信息 */
pr_info("pid=%d comm=%s\n",
current->pid, current->comm);
memset(entries, 0, sizeof(entries));
nr = stack_trace_save(entries, ARRAY_SIZE(entries), 0);
pr_info("kernel backtrace:\n");
for (i = 0; i < nr; i++) {
/* %pS 依赖 CONFIG_KALLSYMS，可以打印出符号名 */
pr_info(" [k%02d] %pS\n", i, (void *)entries[i]);
}
#if IS_ENABLED(CONFIG_USER_STACKTRACE_SUPPORT)
/* -------- 用户空间调用栈 -------- */
memset(entries, 0, sizeof(entries));
/*
* 注意：save_stack_trace_user() 只能对 current 生效，
* 会保存从用户态进入内核时的那一组返回地址。
*/
nr = stack_trace_save_user(entries, ARRAY_SIZE(entries));
pr_info("user backtrace (raw user PCs):\n");
for (i = 0; i < nr; i++) {
/*
* 这些是用户虚拟地址，需要 offline 用 addr2line 等工具
* 结合 /proc//maps 的映射基址还原成具体函数名/行号。
*/
pr_info(" [u%02d] 0x%016lx\n", i, entries[i]);
}
#else
pr_info("user stack trace not supported "
"(CONFIG_USER_STACKTRACE_SUPPORT is disabled)\n");
#endif /* CONFIG_USER_STACKTRACE_SUPPORT */
}
#else
static inline void dump_all_stacks(void) {}

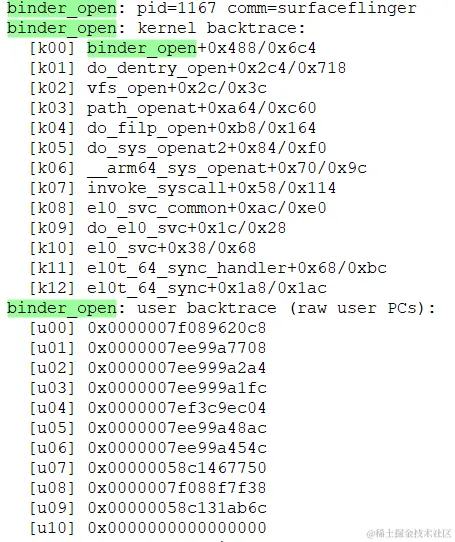

#endif /* CONFIG_STACKTRACE */可以在目标位置插入调用dump_all_stacks()。 抓内核日志。
解析用户态调用栈
准备了一个python脚本来解析用户态的堆栈，该脚本会计算堆栈中地址相对于符号文件的偏移，并用addr2line尝试解析符号。
python3
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
binder_user_stack_resolver.py
用法示例：
1) 先把内核日志导出来：
adb shell dmesg | grep binder_open > binder.log
2) 把 /proc//maps 导出来：
adb shell cat /proc/1234/maps > maps_1234.txt
3) 在宿主机上执行（假设已提取 system 映像到 /path/to/symbols）：
python3 binder_user_stack_resolver.py \
--pid 1234 \
--log binder.log \
--maps maps_1234.txt \
--sym-root /path/to/symbols \
--addr2line aarch64-linux-android-addr2line
说明：
- sym-root 目录下应当能找到类似 /system/bin/surfaceflinger 这样的路径
（例如解包 system.img 后的根目录）
- addr2line 可以是 aarch64-linux-android-addr2line 或 llvm-addr2line 等
"""
import argparse
import os
import re
import subprocess
import sys
from typing import List, Tuple, Dict, Optional
class MapEntry:
def __init__(self, start: int, end: int, offset: int, path: str):
self.start = start
self.end = end
self.offset = offset
self.path = path
def contains(self, addr: int) -> bool:
return self.start <= addr < self.end
def file_offset(self, addr: int) -> int:
"""
计算 addr 在 ELF 文件内的偏移：
file_off = (addr - start_vma) + file_offset_column
"""
return (addr - self.start) + self.offset
def parse_maps(maps_path: str) -> List[MapEntry]:
entries: List[MapEntry] = []
with open(maps_path, "r", encoding="utf-8", errors="ignore") as f:
for line in f:
line = line.strip()
if not line:
continue
# 形如：
# start-end perms offset dev inode pathname
# 0000007f8a100000-0000007f8a200000 r-xp 00000000 08:01 123456 /system/bin/surfaceflinger
parts = line.split()
if len(parts) < 5:
continue
addr_range = parts[0]
perms = parts[1]
offset_str = parts[2]
path = parts[5] if len(parts) >= 6 else ""
# 只关心可执行映射
if "x" not in perms:
continue
try:
start_str, end_str = addr_range.split("-")
start = int(start_str, 16)
end = int(end_str, 16)
offset = int(offset_str, 16)
except ValueError:
continue
if not path or path == "[vdso]" or path.startswith('['):
continue
entries.append(MapEntry(start, end, offset, path))
return entries
def find_mapping(maps: List[MapEntry], addr: int) -> Optional[MapEntry]:
for m in maps:
if m.contains(addr):
return m
return None
def resolve_addr(addr: int, maps: List[MapEntry], sym_root: str, addr2line_bin: str) -> str:
m = find_mapping(maps, addr)
if not m:
return f"0x{addr:016x} "
file_off = m.file_offset(addr)
# 把 /system/bin/surfaceflinger 这种路径映射到 sym_root/system/bin/surfaceflinger
rel_path = m.path.lstrip("/") # 去掉开头的 '/'
elf_path = os.path.join(sym_root, rel_path)
if not os.path.exists(elf_path):
return f"0x{addr:016x} {m.path}+0x{file_off:x} (ELF not found: {elf_path})"
cmd = [addr2line_bin, "-C", "-f", "-e", elf_path, f"0x{file_off:x}"]
try:
out = subprocess.check_output(cmd, stderr=subprocess.STDOUT)
decoded = out.decode("utf-8", errors="ignore").strip().splitlines()
if len(decoded) >= 2:
func = decoded[0]
loc = decoded[1]
return f"0x{addr:016x} {m.path}+0x{file_off:x} => {func} @ {loc}"
elif decoded:
return f"0x{addr:016x} {m.path}+0x{file_off:x} => {decoded[0]}"
else:
return f"0x{addr:016x} {m.path}+0x{file_off:x} (no addr2line output)"
except subprocess.CalledProcessError as e:
return f"0x{addr:016x} {m.path}+0x{file_off:x} (addr2line error: {e})"
def parse_log_for_pid(log_path: str, pid: int) -> List[int]:
"""
从 binder log 中抽取指定 pid 的 [uXX] 行的地址
"""
addrs: List[int] = []
current_pid: Optional[int] = None
in_user_bt = False
pid_line_re = re.compile(r"binder_open:\s+pid=(\d+)\s+comm=")
user_bt_re = re.compile(r"binder_open:\s+user backtrace")
addr_re = re.compile(r"\[u\d+\]\s+0x([0-9a-fA-F]+)")
with open(log_path, "r", encoding="utf-8", errors="ignore") as f:
for line in f:
line = line.rstrip("\n")
m = pid_line_re.search(line)
if m:
current_pid = int(m.group(1))
in_user_bt = False
continue
if current_pid == pid and user_bt_re.search(line):
in_user_bt = True
continue
if in_user_bt and current_pid == pid:
m2 = addr_re.search(line)
if m2:
addr_str = m2.group(1)
addr = int(addr_str, 16)
addrs.append(addr)
else:
# 遇到不是 [uXX] 的行，认为本次 user backtrace 结束
if line.strip() == "" or line.startswith("binder_open:"):
in_user_bt = False
return addrs
def main():
parser = argparse.ArgumentParser(description="Resolve SurfaceFlinger binder_open user stacks")
parser.add_argument("--pid", type=int, required=True, help="surfaceflinger 的 pid")
parser.add_argument("--log", required=True, help="包含 binder_open 打印的 log 文件")
parser.add_argument("--maps", required=True, help="/proc//maps 导出的文件路径")
parser.add_argument("--sym-root", required=True, help="带符号 system/so/root 的根目录")
parser.add_argument("--addr2line", default="addr2line",
help="addr2line 可执行文件名（默认: addr2line，可改为 aarch64-linux-android-addr2line）")
args = parser.parse_args()
maps = parse_maps(args.maps)
if not maps:
print("ERROR: no executable mappings parsed from maps file", file=sys.stderr)
sys.exit(1)
addrs = parse_log_for_pid(args.log, args.pid)
if not addrs:
print(f"ERROR: no user backtrace addresses found in log for pid={args.pid}", file=sys.stderr)
sys.exit(1)
print(f"# binder_open user stack for pid={args.pid}")
for addr in addrs:
resolved = resolve_addr(addr, maps, args.sym_root, args.addr2line)
print(resolved)
if __name__ == "__main__":

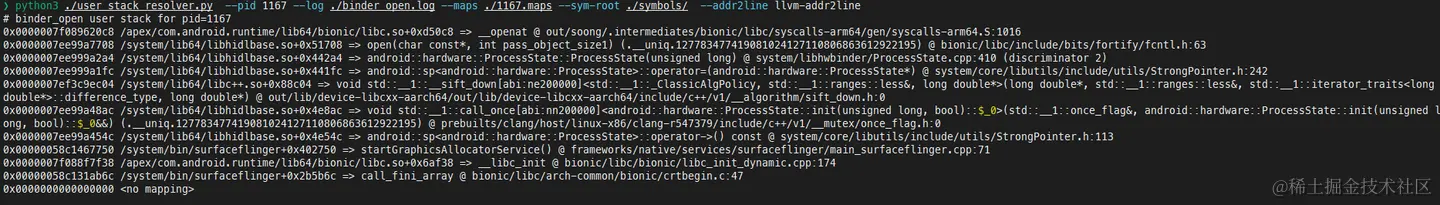

main()解析示例
原理分析
1. 发生系统调用时保存现场
以用户空间执行 open("34;/dev/binder";) 的系统调用为例，指令是： svc #0
CPU 硬件做的事情:
- 当 EL0 执行 svc #imm：
- CPU 切换异常级：EL0 → EL1；
- 用户 PSTATE 保存到 SPSR_EL1
- 用户 PC（svc 下一条指令地址）保存到 ELR_EL1
- 使用异常向量表中 EL0 同步异常的入口地址（VBAR_EL1 指向的一张表）：
- 跳转到 el0_sync（或类似名字）的入口
- 切换栈指针：
- 使用 SP_EL1 作为栈指针（这时已经是内核栈）
- SP_EL0 保留的是用户态栈，暂时不会动
注意：此时 x0--x30 里的值仍然是用户态的寄存器值，CPU 没帮你保存到内存，必须靠内核汇编自己存。
assemble
arch/arm64/kernel/head.S
__HEAD
primary_entry
__primary_switched
adr_l x8, vectors // load VBAR_EL1 with virtual
msr vbar_el1, x8 // vector table address将vectors填入vbar_el1寄存器中，其中vectors是一个全局标记：
less
arch/arm64/kernel/entry.S
/*
* Exception vectors.
*/
.pushsection ".entry.text", "ax"
.align 11
SYM_CODE_START(vectors)
kernel_ventry 0, t, 64, sync // Synchronous 64-bit EL0
SYM_CODE_END(vectors)vectors处通过kernel_ventry定义了多个入口:
less
.macro kernel_ventry, el:req, ht:req, regsize:req, label:req
.align 7
sub sp, sp, #PT_REGS_SIZE
b el\el\ht\()_\regsize\()_\label先预留PT_REGS_SIZE大小的栈空间，然后跳转到el0t_64_sync处执行
scss
SYM_CODE_START_LOCAL(el\el\ht\()_\regsize\()_\label)
kernel_entry \el, \regsize
mov x0, sp
bl el\el\ht\()_\regsize\()_\label\()_handler
.if \el == 0
b ret_to_user
.else
b ret_to_kernel
.endif
SYM_CODE_END(el\el\ht\()_\regsize\()_\label)
.endmkernel_entry \el, \regsize宏处保存寄存器信息到内核栈中
csharp
.macro kernel_entry, el, regsize = 64
stp x0, x1, [sp, #16 * 0]
stp x2, x3, [sp, #16 * 1]
stp x4, x5, [sp, #16 * 2]
stp x6, x7, [sp, #16 * 3]
stp x8, x9, [sp, #16 * 4]
stp x10, x11, [sp, #16 * 5]
stp x12, x13, [sp, #16 * 6]
stp x14, x15, [sp, #16 * 7]
stp x16, x17, [sp, #16 * 8]
stp x18, x19, [sp, #16 * 9]
stp x20, x21, [sp, #16 * 10]
stp x22, x23, [sp, #16 * 11]
stp x24, x25, [sp, #16 * 12]
stp x26, x27, [sp, #16 * 13]
stp x28, x29, [sp, #16 * 14]
.if \el == 0
clear_gp_regs
mrs x21, sp_el0
ldr_this_cpu tsk, __entry_task, x20
msr sp_el0, tsk
.else
add x21, sp, #PT_REGS_SIZE
get_current_task tsk
.endif /* \el == 0 */
mrs x22, elr_el1
mrs x23, spsr_el1
stp lr, x21, [sp, #S_LR]
/*
* For exceptions from EL0, create a final frame record.
* For exceptions from EL1, create a synthetic frame record so the
* interrupted code shows up in the backtrace.
*/
.if \el == 0
stp xzr, xzr, [sp, #S_STACKFRAME] // pt_regs 区域里写一个终止 frame record（FP、LR = 0），方便 unwinder 知道到头了。
.else
stp x29, x22, [sp, #S_STACKFRAME]
.endif
add x29, sp, #S_STACKFRAME之后栈布局如下
go
低地址
+-------------------------+
| struct thread_info | flags & PF_KTHREAD)
return 0;
arch_stack_walk_user(consume_entry, &c, task_pt_regs(current));
return c.len;} #endif
javascript
`arch_stack_walk_user`是一个架构相关的函数，定义在`arch/arm64/kernel/stacktrace.c`中：
void arch_stack_walk_user(stack_trace_consume_fn consume_entry, void *cookie,
const struct pt_regs *regs)
{
if (!consume_entry(cookie, regs->pc))
return;
if (!compat_user_mode(regs)) {
/* AARCH64 mode */
struct frame_tail __user *tail;
tail = (struct frame_tail __user *)regs->regs[29];
while (tail && !((unsigned long)tail & 0x7))
tail = unwind_user_frame(tail, cookie, consume_entry);
} else {
/* ...... */
}
}
`task_pt_regs(current) `
#define task_pt_regs(p) \
((struct pt_regs *)(THREAD_SIZE + task_stack_page(p)) - 1)
/*
* When accessing the stack of a non-current task that might exit, use
* try_get_task_stack() instead. task_stack_page will return a pointer
* that could get freed out from under you.
*/
static __always_inline void *task_stack_page(const struct task_struct *task)
{
return task->stack;
}
其中`THREAD_SIZE` 是内核栈的大小，`task_stack_page`拿到的是栈的地址。
因此`task_pt_regs(current)`拿到的就是当前进程内核栈上保存的中断线程，然后 `arch_stack_walk_user`从中找到`x29`寄存器，并依次去找`lr`指针和`fp`指针，就可以抓到用户态的调用栈。
