探索单片LDO电源芯片：MC78PC00的魅力

模拟ic设计，单片ldo电源芯片 1低噪声150毫安低压降（ LDO ）线性稳压器 MC78PC00是一系列的CMOS线性稳压器与高输出电压精度，低电源电流，低压差，高纹波抑制。每个这些电压调节器包括内部参考电压，误差放大器，电阻器一个电流限制电路和芯片使能电路。动态响应的电路和负载速度快，这使得这些产品非常适合用于手持式通信 cadence oa格式电路仅供学习参考

在模拟IC设计的世界里，单片LDO（低压降）电源芯片是不可或缺的存在。今天，咱们就来聊聊MC78PC00这款1低噪声150毫安的低压降线性稳压器。

MC78PC00简介

MC78PC00是一系列的CMOS线性稳压器，它有着很多出色的特性。首先，它具备高输出电压精度，这意味着在实际应用中，它能够为电路提供稳定且准确的电压输出，减少因电压波动带来的各种问题。其次，低电源电流的特性使得它在能耗方面表现优秀，对于那些对功耗有严格要求的设备来说，这无疑是一个巨大的优势。再者，低压差的特点让它能够在输入输出电压差较小的情况下正常工作，提高了电源的利用效率。最后，高纹波抑制能力可以有效减少输出电压中的纹波，为后级电路提供干净、稳定的电源。

内部结构剖析

每个MC78PC00电压调节器都包含了几个关键的内部电路模块。下面，我们用伪代码来简单模拟一下这些模块的存在：

python 复制代码

# 定义MC78PC00类
class MC78PC00:
    def __init__(self):
        # 内部参考电压
        self.reference_voltage = 1.2  # 假设参考电压为1.2V
        # 误差放大器
        self.error_amplifier = ErrorAmplifier()
        # 电阻器
        self.resistors = Resistors()
        # 电流限制电路
        self.current_limit_circuit = CurrentLimitCircuit()
        # 芯片使能电路
        self.enable_circuit = EnableCircuit()

    def regulate_voltage(self, input_voltage):
        # 简单模拟电压调节过程
        error = self.reference_voltage - input_voltage
        amplified_error = self.error_amplifier.amplify(error)
        # 根据放大后的误差和电阻器参数调整输出电压
        output_voltage = input_voltage + amplified_error * self.resistors.get_ratio()
        # 进行电流限制
        output_voltage = self.current_limit_circuit.limit(output_voltage)
        # 检查芯片使能状态
        if self.enable_circuit.is_enabled():
            return output_voltage
        else:
            return 0


# 误差放大器类
class ErrorAmplifier:
    def amplify(self, error):
        # 简单假设放大倍数为10
        return error * 10


# 电阻器类
class Resistors:
    def get_ratio(self):
        # 简单假设电阻比为0.5
        return 0.5


# 电流限制电路类
class CurrentLimitCircuit:
    def limit(self, voltage):
        # 简单模拟电流限制，当电压超过5V时限制为5V
        if voltage > 5:
            return 5
        else:
            return voltage


# 芯片使能电路类
class EnableCircuit:
    def __init__(self):
        self.enabled = True

    def is_enabled(self):
        return self.enabled


# 创建MC78PC00实例
ldo = MC78PC00()
input_voltage = 3.5
output_voltage = ldo.regulate_voltage(input_voltage)
print(f"输入电压: {input_voltage}V, 输出电压: {output_voltage}V")

代码分析

在这段伪代码中，我们创建了一个MC78PC00类来模拟这款芯片的功能。init方法初始化了芯片内部的各个模块，包括内部参考电压、误差放大器、电阻器、电流限制电路和芯片使能电路。regulate_voltage方法模拟了电压调节的过程，首先计算输入电压与参考电压之间的误差，然后通过误差放大器进行放大，接着根据电阻器的比例调整输出电压，再经过电流限制电路进行电流限制，最后检查芯片使能状态，如果使能则输出调整后的电压，否则输出0。

误差放大器类ErrorAmplifier简单地将误差放大了10倍，电阻器类Resistors返回一个固定的电阻比，电流限制电路类CurrentLimitCircuit将输出电压限制在5V以内，芯片使能电路类EnableCircuit默认使能芯片。

动态响应与应用场景

MC78PC00的动态响应电路和负载速度快，这是它的又一亮点。快速的动态响应意味着当负载发生变化时，它能够迅速调整输出电压，保证电压的稳定性。这种特性使得这些产品非常适合用于手持式通信设备。在手持式通信设备中，电池供电的情况下对电源的效率和稳定性要求很高，而且设备的工作状态经常变化，负载也会随之改变，MC78PC00能够很好地应对这些情况，为设备提供稳定可靠的电源。

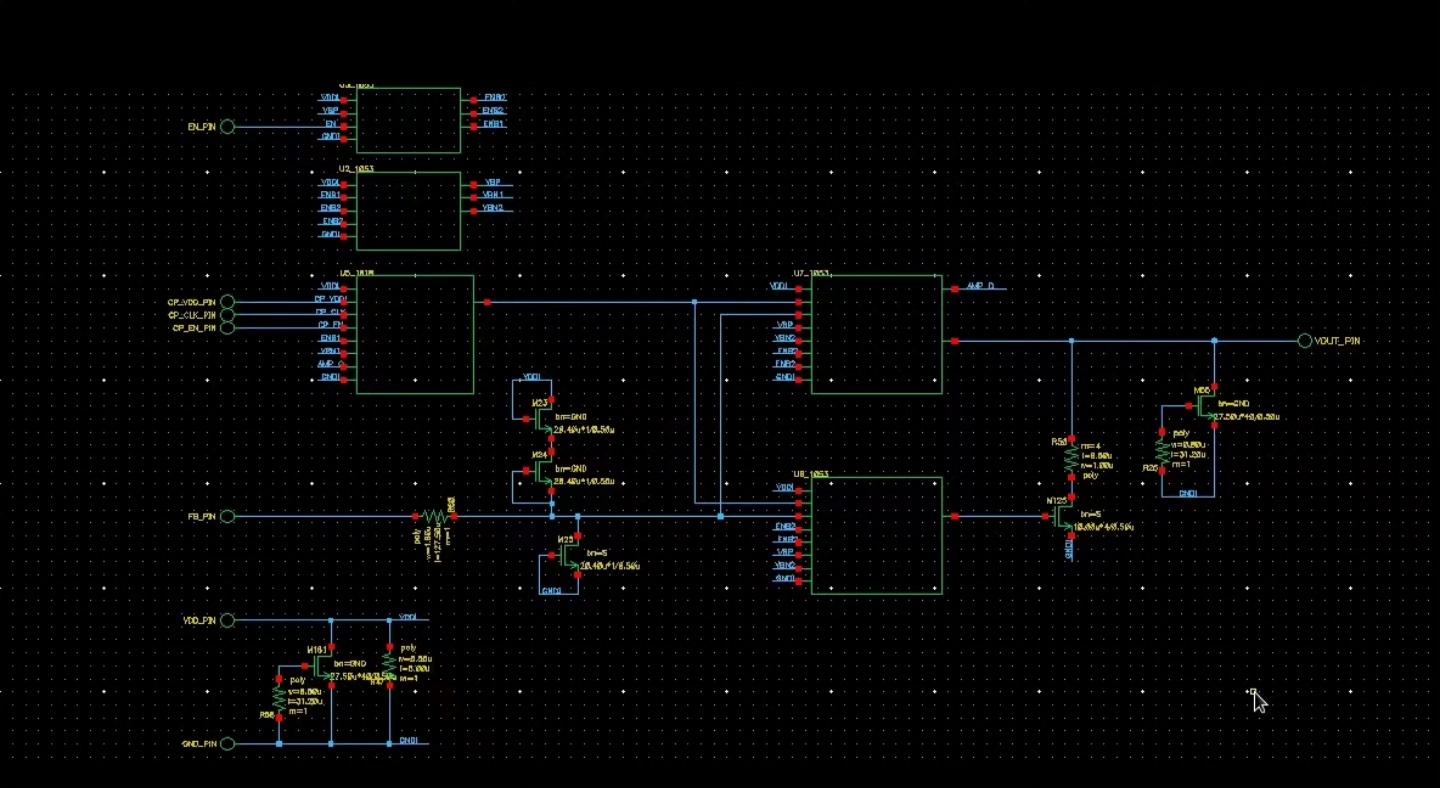

Cadence OA格式电路

这里提供的Cadence OA格式电路仅供学习参考。通过分析这个电路，我们可以更深入地了解MC78PC00的内部结构和工作原理。在实际学习过程中，我们可以对这个电路进行仿真，观察不同参数下芯片的输出特性，从而更好地掌握模拟IC设计的相关知识。

总之，MC78PC00这款单片LDO电源芯片在模拟IC设计中有着重要的地位，它的诸多优秀特性使其在各种应用场景中都能发挥出色的作用。无论是从理论学习还是实际应用的角度来看，它都值得我们深入研究。
