电源芯片 低噪声150毫安 低压降( LDO )线性稳压器 MC78PC00是一系列的CMOS线性稳压器与高输出电压精度,低电源电流,低压差,高纹波抑制。 每个这些电压调节器包括内部参考电压,误差放大器,电阻器一个电流限制电路和芯片使能电路。 动态响应的电路和负载速度快,这使得这些产品非常适合用于手持式通信 cadence oa格式电路 仅供学习参考
在电子设备的电源管理领域,尤其是对于手持式通信设备,找到一款性能卓越的电源芯片至关重要。今天咱们就来唠唠 MC78PC00 这款 CMOS 线性稳压器,它在低噪声、低压降等方面有着出色表现,额定输出电流为 150 毫安,简直是手持设备电源管理的得力助手。
MC78PC00 的强大特性
- 高输出电压精度:能为电路提供极为精准的输出电压,确保连接的电子元件稳定工作。在很多对电压敏感的电路中,比如射频模块,精准的电压输出能避免信号干扰,保证通信质量。
- 低电源电流:这意味着在运行过程中,芯片自身消耗的电能较少,对于手持式通信设备这种依靠电池供电的产品来说,无疑大大提升了电池的续航能力。
- 低压差:也就是 LDO 的关键特性。低压差使得芯片在输入输出电压差较小时依然能稳定工作。举个例子,如果输入电压是 3.5V,而设备需要 3.3V 的稳定供电,MC78PC00 能在如此小的压差下,输出稳定的 3.3V 电压,有效减少了能源损耗。
- 高纹波抑制:可以有效抑制电源中的纹波干扰,输出干净、稳定的直流电压,这对于对噪声敏感的模拟电路和数字电路都非常友好,能提升整个系统的稳定性和可靠性。
内部结构探秘
每个 MC78PC00 电压调节器内部可是"五脏俱全"。它包含内部参考电压,这就像是一个标准的电压"标尺",为整个芯片的电压调节提供基准;误差放大器则负责将输出电压与参考电压进行比较,一旦发现偏差,就会进行调整;还有电阻器组成的电流限制电路,防止电流过大对芯片或外部电路造成损坏;以及芯片使能电路,方便用户控制芯片的开启和关闭,实现灵活的电源管理。

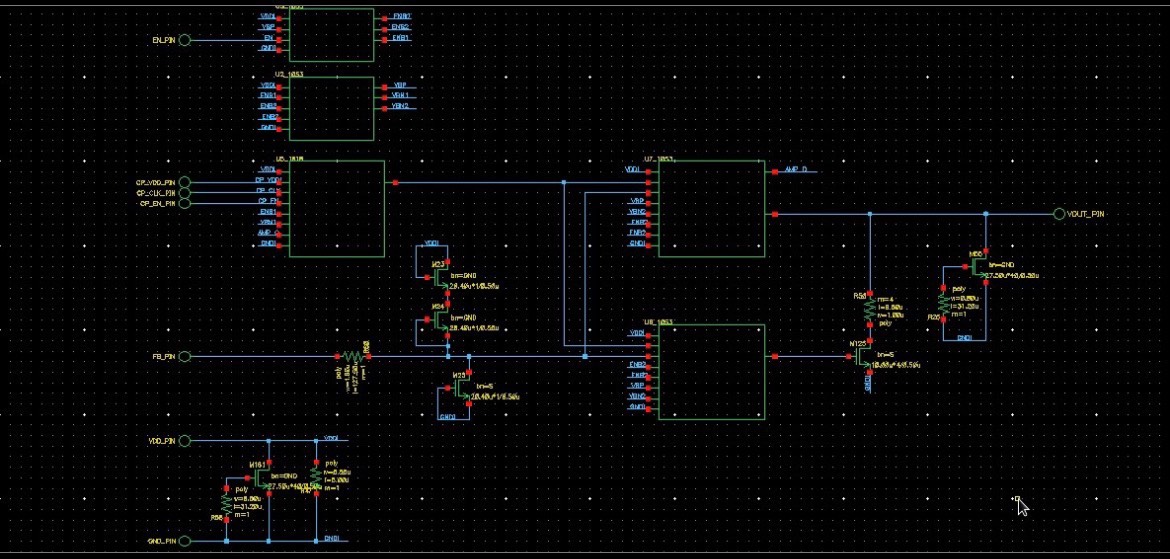

Cadence OA 格式电路示例与分析(仅供学习参考)
下面咱们来看一段简单的 Cadence OA 格式电路代码示例(这里只是示意,实际应用会更复杂):
verilog
module mc78pc00_oa (
input wire in_voltage, // 输入电压
input wire enable, // 使能信号
output reg out_voltage // 输出电压
);
reg [15:0] reference_voltage; // 内部参考电压,假设 16 位精度
reg [15:0] error; // 误差值
// 初始化参考电压
initial begin
reference_voltage = 16'd3300; // 假设参考电压为 3.3V(以数字量表示)
end
always @(posedge enable or negedge in_voltage) begin
if (enable) begin
error = in_voltage - reference_voltage;
// 简单的比例调节,实际中需要更复杂算法
out_voltage = in_voltage - error / 2;
end else begin
out_voltage = 0;
end
end
endmodule
在这段代码中,首先定义了输入输出端口,involtage**是输入电压,enable 是使能信号,out voltage 是输出电压。内部定义了 reference_voltage 作为参考电压,以及 error 用于存储误差值。在 initial 块中初始化了参考电压。always 块根据使能信号 enable 来工作,当 enable 有效时,计算输入电压与参考电压的误差,并通过一个简单的比例调节来输出调整后的电压;当 enable 无效时,输出电压置为 0。当然,实际的 MC78PC00 芯片内部调节算法要复杂得多,这里只是为了帮助理解其基本的调节思路。
MC78PC00 凭借其优秀的特性和合理的内部结构,在手持式通信设备以及其他对电源要求较高的电路中有着广阔的应用前景。希望通过今天的分享,大家对这款电源芯片有了更深入的认识,在今后的电路设计中能更好地发挥它的优势。
