最近在翻硬盘的时候翻到一套老项目里的欧姆龙CP1H脉冲控制程序，这玩意简直就是新手村毕业神器。当年用这套模板带过不少实习生，今天拆开了揉碎了给大伙讲讲怎么玩转步进电机控制。

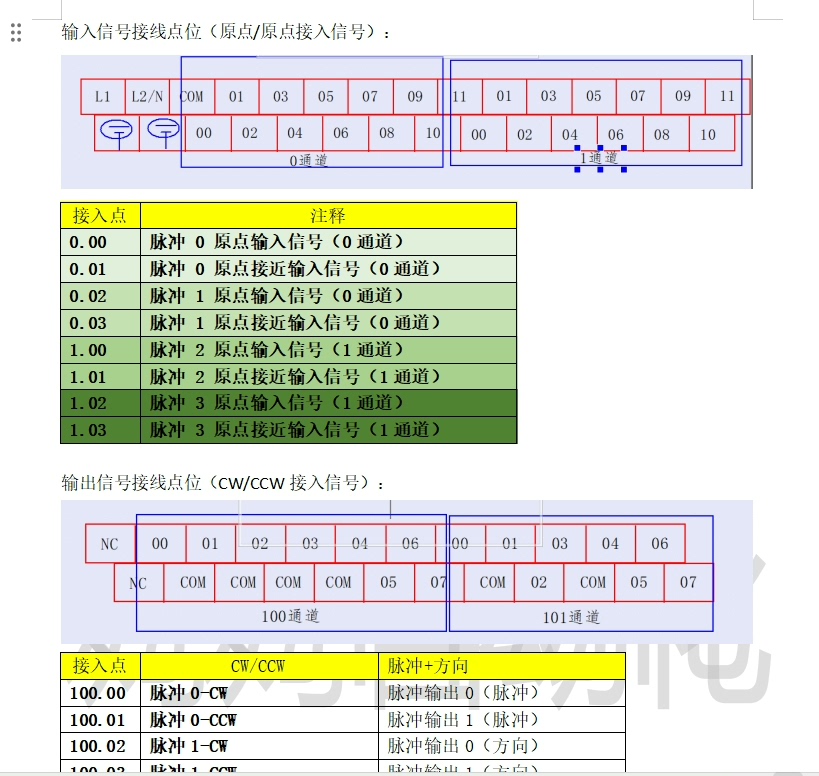

先说硬件配置，这套程序适配的是CP1H-XA40DT-D型号，带四个轴脉冲输出。重点看下接线图（别一上来就写代码，硬件接错烧PLC的惨案我见过太多了）。X轴驱动器脉冲口接的是PLC的100.00（脉冲输出）和100.01（方向信号），原点传感器接0.03，极限开关接0.04和0.05。记住，步进驱动器的使能信号最好用中间继电器过渡，别直接怼PLC输出点。

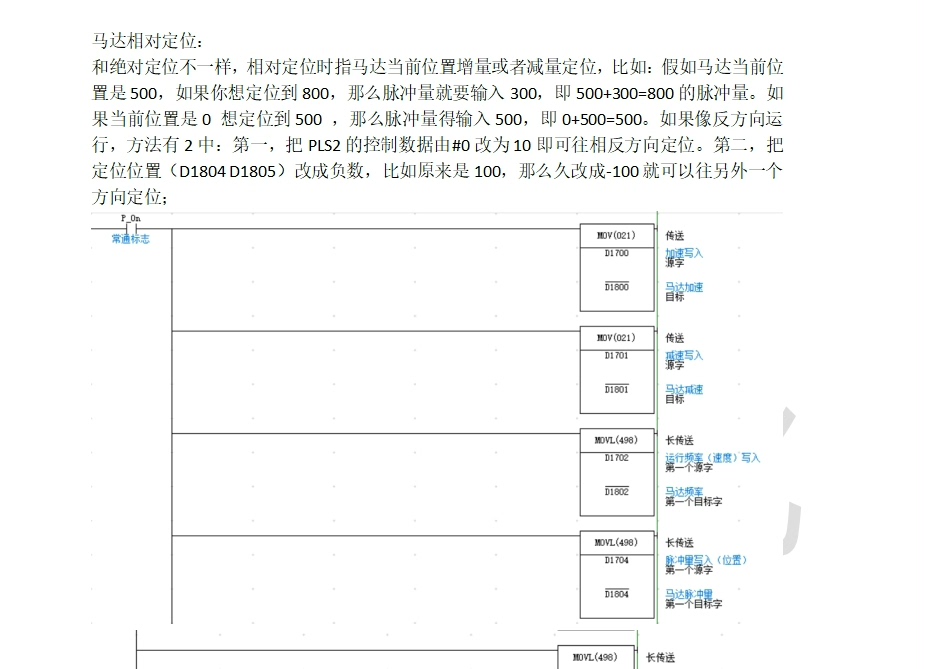

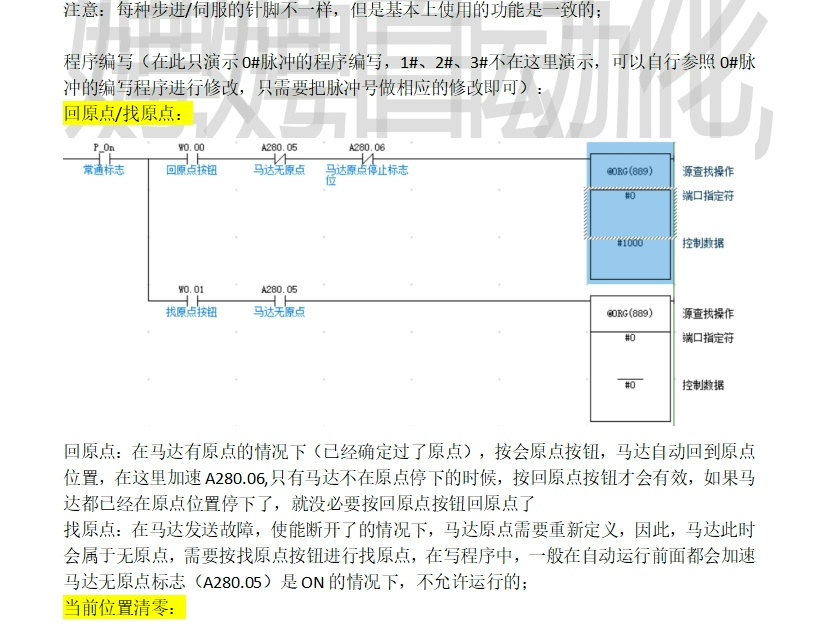

程序结构特别简单粗暴，每个轴独立建一个POU。来看X轴启动的核心代码：
omron
MOV #5000 D100 // 目标脉冲量
MOV #200 D101 // 起始频率
MOV #1000 D102 // 最大频率
ACC D100 D101 D102 // 生成加减速曲线

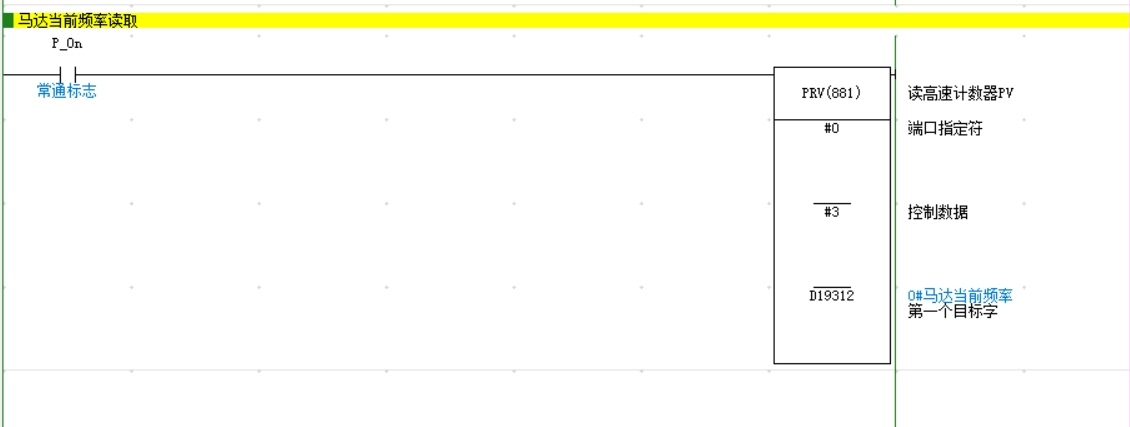

PLS2 #0 D100 // 向X轴发送脉冲这个ACC指令是灵魂所在，新手容易直接怼PLS2结果把电机甩飞。D100存总脉冲数，D101是起步速度（别低于150Hz），D102是最高转速。重点来了------加速度是自动计算的，系统会根据这三个值生成梯形速度曲线，比手动算加减速省事多了。

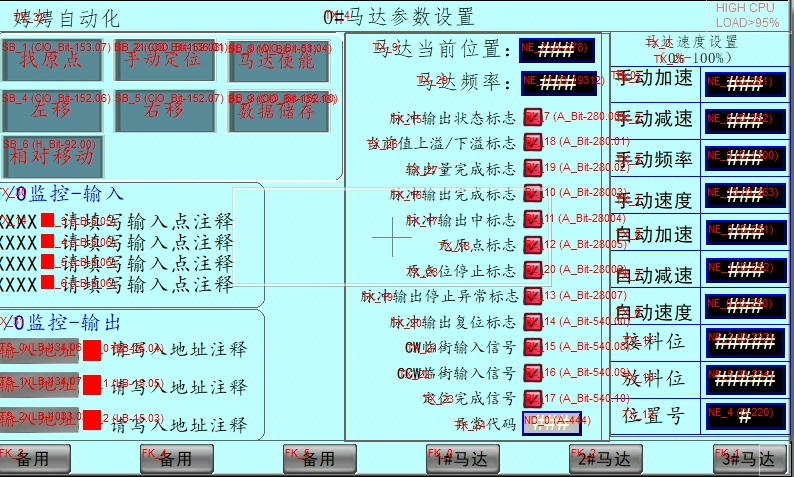

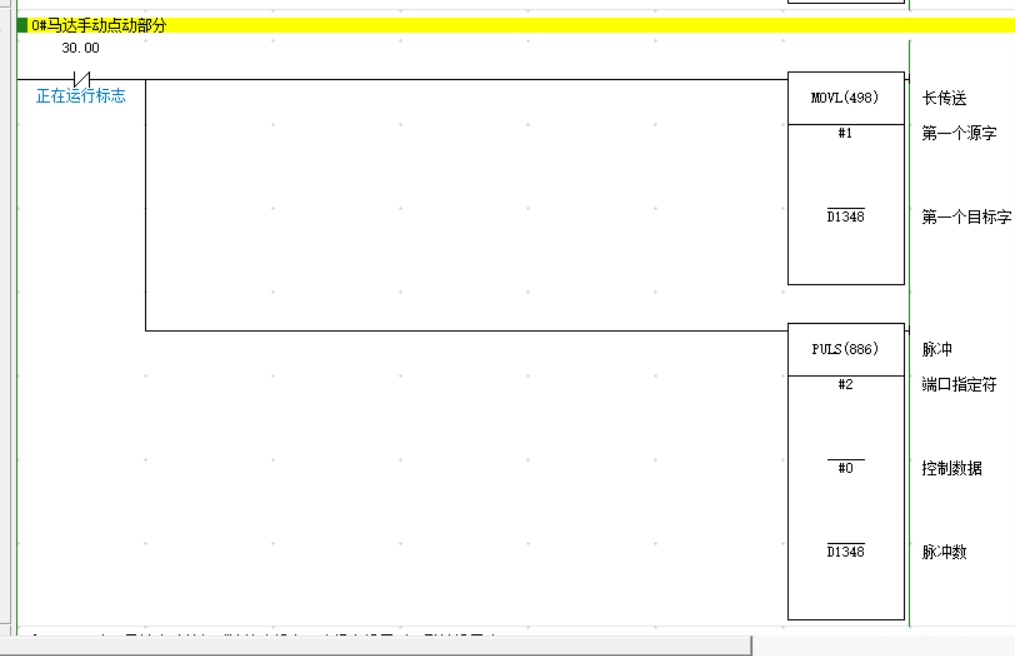

触摸屏交互部分用了威纶通的MT8102iE，HMI地址和PLC直接映射。举个按钮控制的例子：
st
// 正转按钮按下时
MOV &X轴设定位置 D200
PLS2 #0 D200
// 急停处理
INI #0 #0 #0 // 立即停止所有轴重点说下INI这个指令，第三个参数填0是立即停止（带减速停用1）。遇到急停别犹豫直接上INI，比单独停各轴靠谱得多。
程序里有个骚操作------用CTBL指令做软限位。硬件限位触发后，这个软保护能防止二次伤害：
omron
CTBL #0
#0 // 高速计数器0
#1 // 区域比较
D300 // 上限值寄存器
D310 // 下限值寄存器
&软限位中断程序 // 触发后跳转的程序号这个比纯靠硬件限位智能，还能记录超限位置。不过注意计数器模式要设成线性计数，别用环形模式。

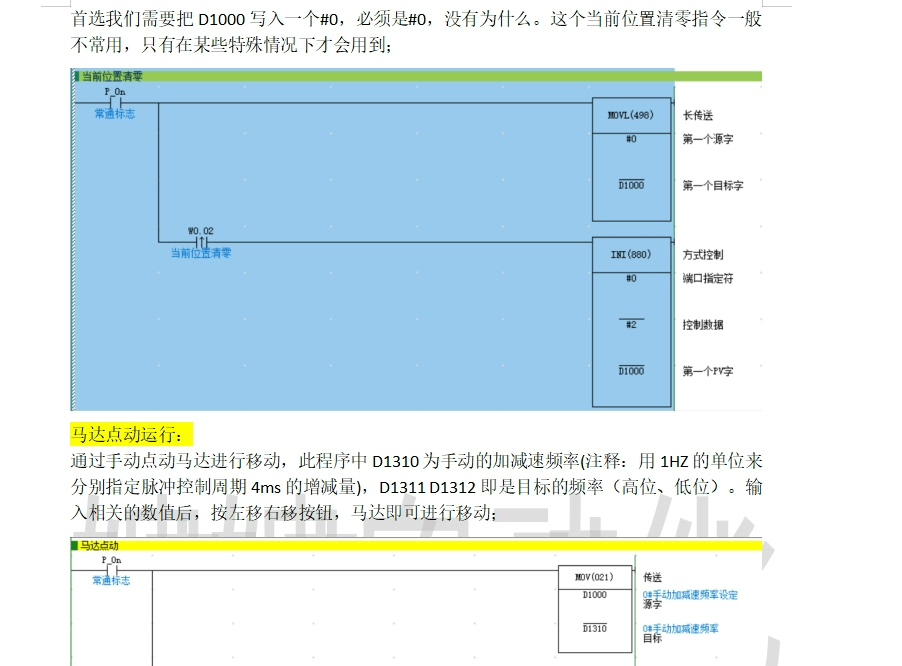

调试时最容易翻车的是脉冲残留问题，这里用了双重保险：
- 每次运动前执行INI #0 #1 #0（停止+清除残留脉冲）
- 关键动作后插入@INI(0,1,0)的立即执行指令
- 用P_CY标志位检测脉冲完成状态
最后说下程序移植技巧：
- 全局搜索替换CIO地址（比如把100.00批量改成110.00）
- 修改轴配置参数时记得同步改HMI的地址偏移
- 脉冲输出模式别动（默认CW/CCW方向控制）

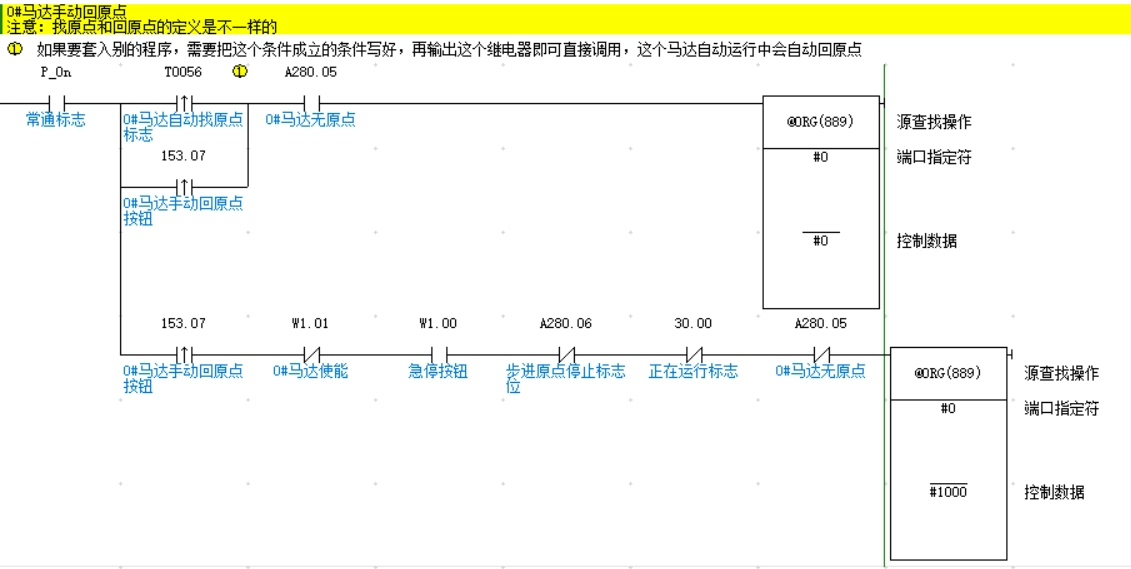

这套模板最狠的地方在于把原点搜索、点动、绝对定位这些功能都模块化了。想加个新轴？直接把X轴程序复制一份，改改地址就能用。当年用这个框架接过激光切割机的项目，八个轴联动照样稳如老狗。
