COMSOL文献复现：手性结构通用模型的透射反射率计算

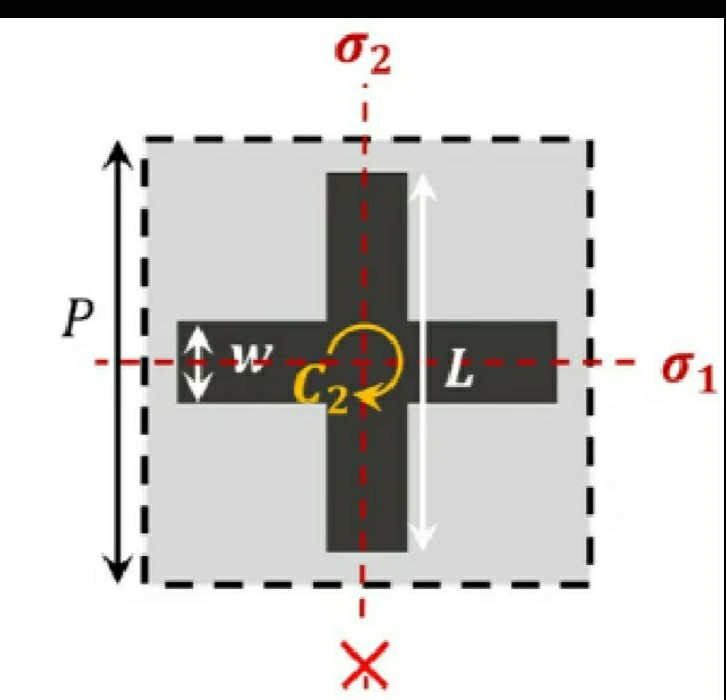

COMSOL 文献复现 COMSOL 仿真手性结构通用模型，计算透射反射率分量 Tlr，Trl，Trr，Tll。 Rlr，Rrl，Rrr，Rll。

在COMSOL里折腾手性结构的电磁仿真，最头疼的就是极化分量计算。今天咱们来聊聊怎么用内置变量搭积木，把透射反射的Tlr、Trl这些魔鬼参数全给揪出来。先甩个模型框架：在RF模块选频域，材料库调出手性介质本构方程，边界条件用散射场分离入射波和反射波------这是基本操作，不展开。

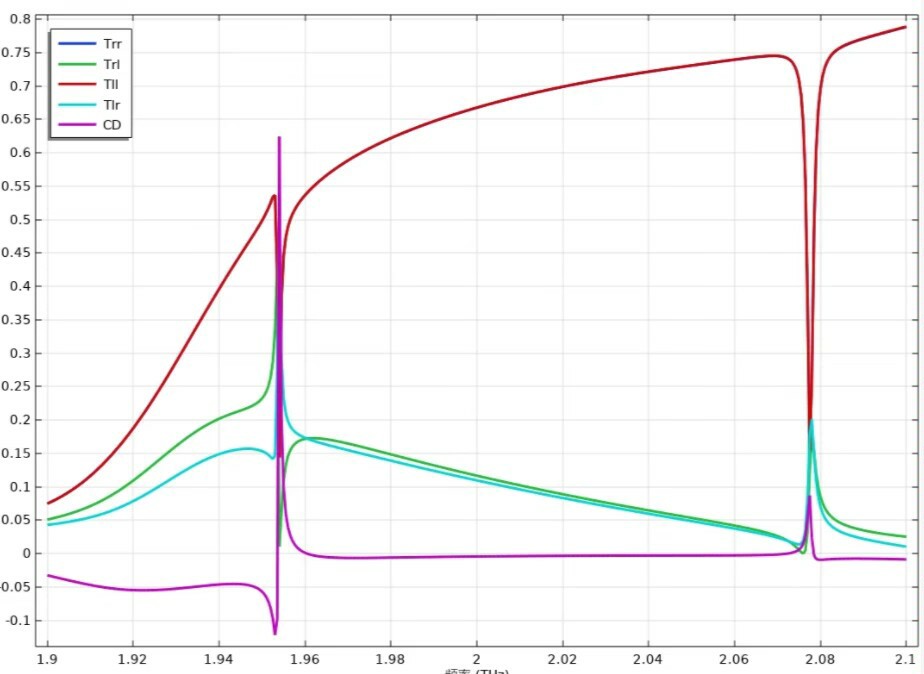

重点在结果处理环节。比如要算左旋圆极化波的透射率Tll，直接调用电场分量玩矢量合成：

matlab 复制代码

// 圆极化分解
E_inc_L = (ewfd.Ex + 1i*ewfd.Ey)/sqrt(2);
E_trans_L = (ewfd.Ex_tr + 1i*ewfd.Ey_tr)/sqrt(2);
Tll = abs(E_trans_L)^2 / abs(E_inc_L)^2;

这里的1i是关键，把线极化转成圆极化基矢。注意COMSOL的时谐因子是e^{-jωt}，所以左旋对应Ex+iEy而不是减号。搞反了的话，数据直接扑街。

交叉极化分量Trl更刺激，得用正交基底投影：

matlab 复制代码

// 交叉极化透射
E_trans_R = (ewfd.Ex_tr - 1i*ewfd.Ey_tr)/sqrt(2);
Trl = abs(E_trans_R)^2 / abs(E_inc_L)^2;

这波操作相当于把透射场的右旋分量拎出来，看看入射左旋波被转化成右旋的比例。参数命名规律看下标顺序：Trl表示入射R出射L？不不，刚好相反，第一个字母是入射极化，第二个是接收极化。这点记混了，仿真结果能差出个数量级。

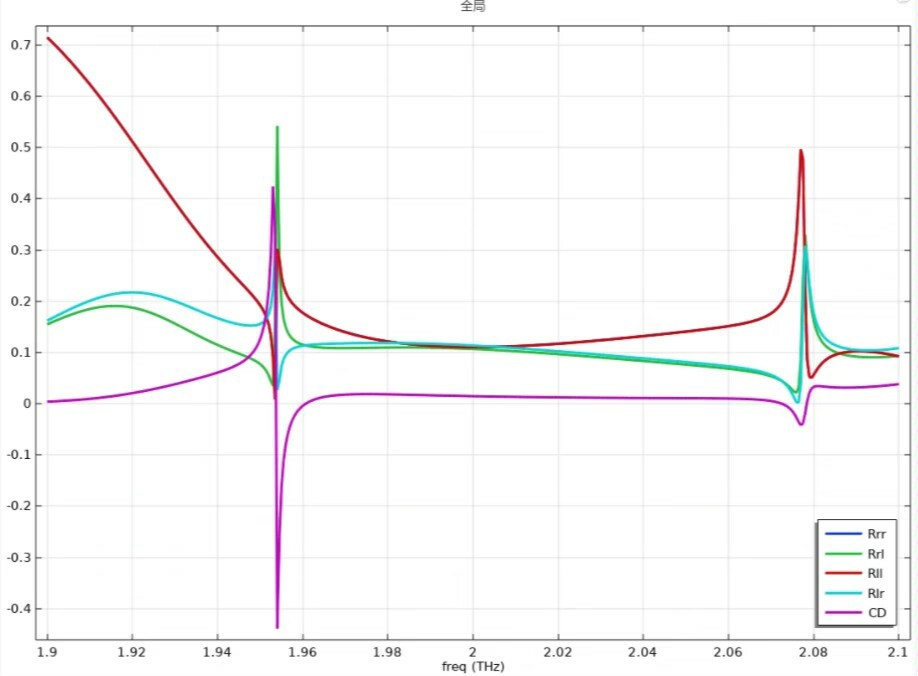

反射率计算有个坑------端口积分要区分正向反向波。用场分量ewfd.Ezrf 1和ewfd.Ezrf2分别对应入射和反射端口，结合极化基矢做点积：

matlab 复制代码

// 反射左旋分量
P_ref_L = abs(dot([ewfd.Ex_ref,ewfd.Ey_ref], [1,1i]/sqrt(2)))^2;
Rll = integrate(P_ref_L, '边界选择反射端口') / 入射功率;

这里integrate函数得选对积分边界，功率归一化别忘了除入射波强度。有个偷懒技巧：在端口设置里勾选"计算散射场"，直接用scattered.E变量会更方便。

最后验证模型是否靠谱，做个能量守恒检查：

matlab 复制代码

total_T = Tll + Trl + Tlr + Trr;
total_R = Rll + Rrl + Rlr + Rrr;
if abs(total_T + total_R -1) > 0.05
    error('能量不守恒，检查材料损耗设置');
end

这个验证比啥都有用，特别是手性材料的损耗各向异性参数容易填错。见过有人把gamma_tensor输成标量值，结果反射率飙到200%的灵异事件。模型调通后，记得存成.mph文件模板，下次换个结构尺寸直接改参数就能跑，效率拉满。
