Catlass 模板库编程范式：昇腾高性能算子开发新高地

前言

在昇腾AI 处理器的算子开发领域，Catlass 的出现标志着一个重要的转折点。它不再要求开发者从零开始通过 Ascend C 构建复杂的矩阵运算逻辑，而是提供了一套基于模板元编程的高性能算子开发范式。

本篇文章我将深入剖析 Catlass 的编程范式，帮助开发者理解其核心设计思想，从而快速上手高性能算子开发。

1. Catlass 的核心设计哲学

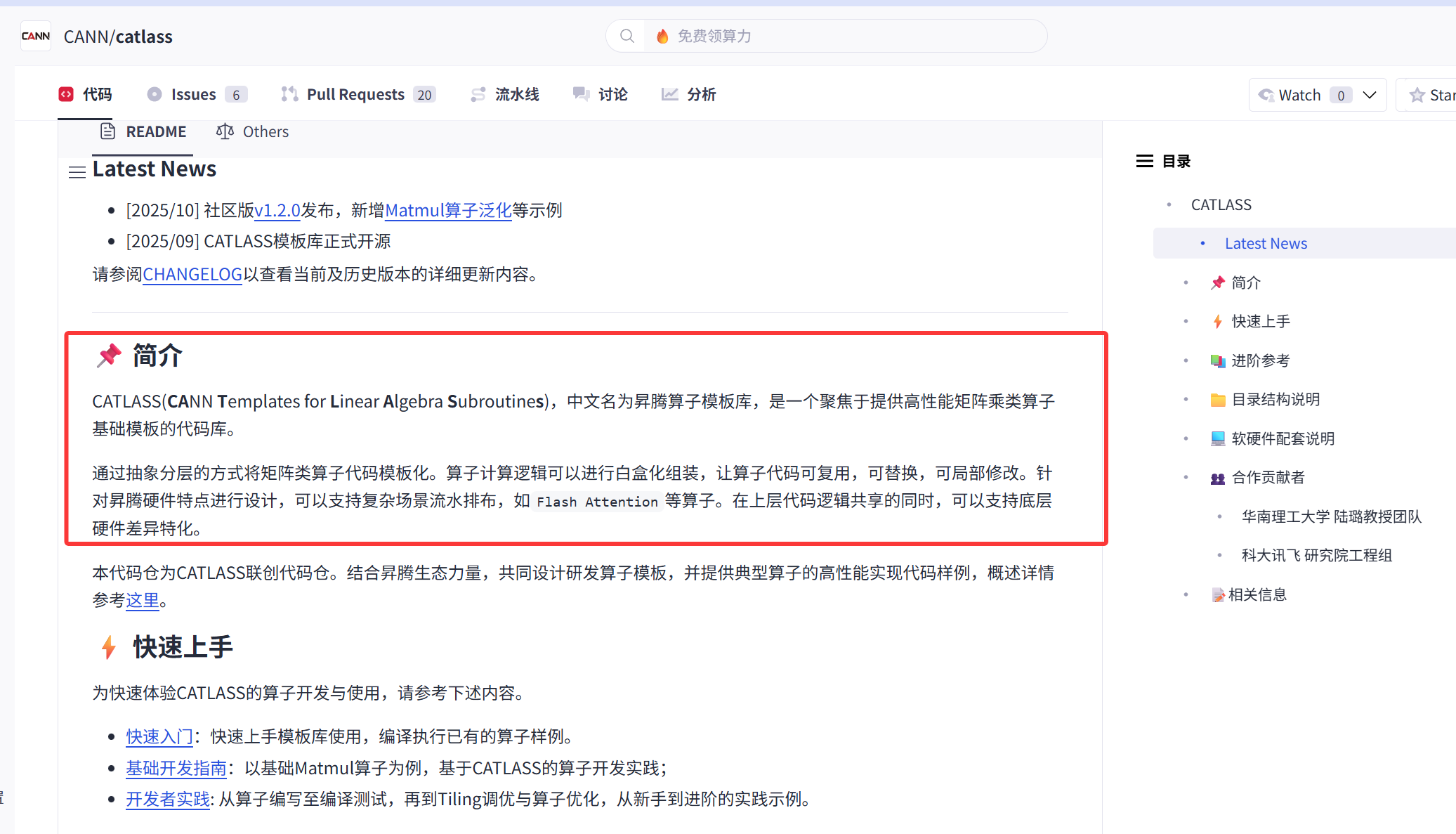

Catlass 的全称是 CANN Templates for Linear Algebra Subroutines，其设计灵感来源于 NVIDIA 的 CUTLASS，但针对昇腾 AI Core 的硬件架构（Cube + Vector + Scalar）进行了深度定制与优化。

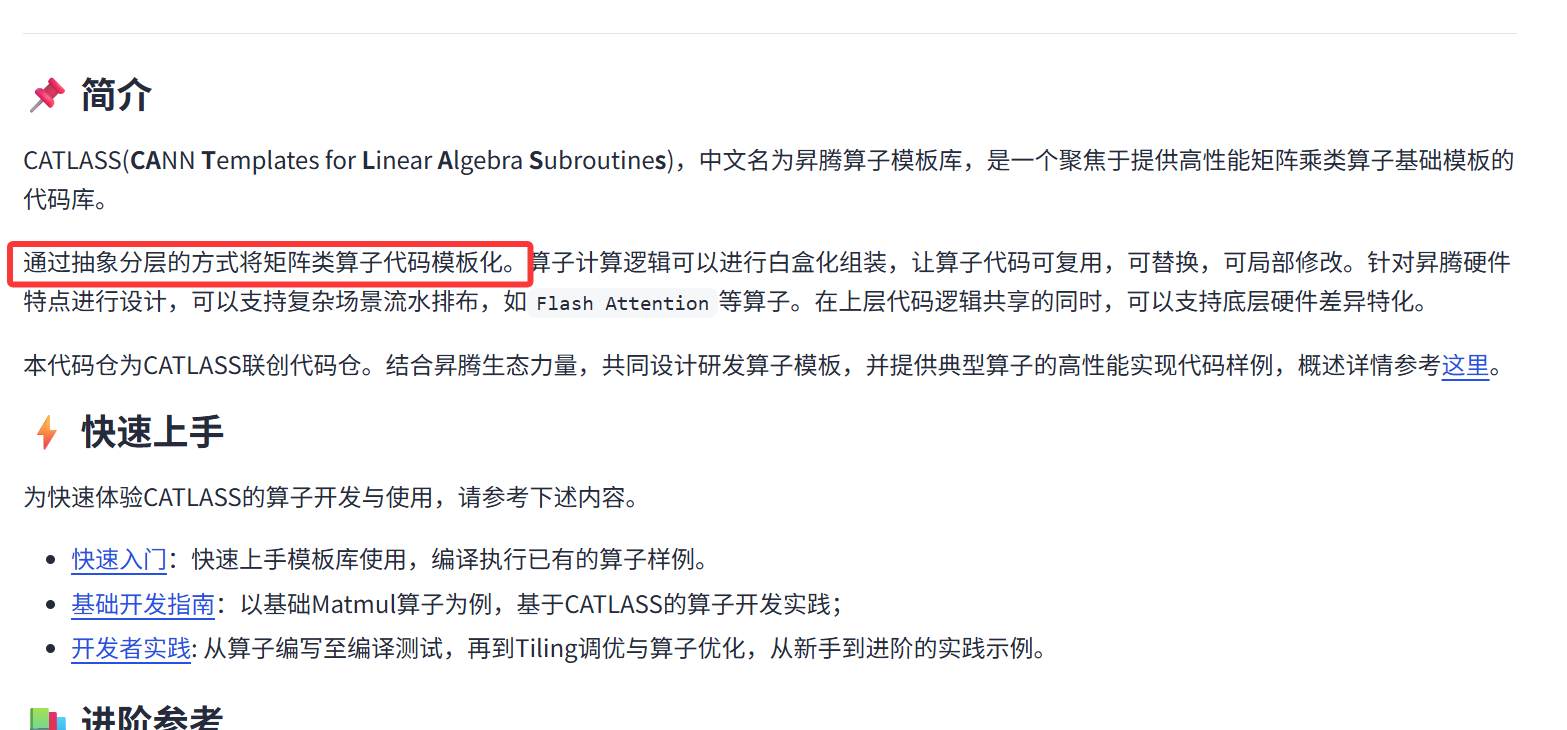

其核心设计哲学可以概括为三个词：分层（Layered）、解耦（Decoupled）、白盒化（White-box）。

分层（Layered）：将复杂的算子逻辑拆解为不同粒度的抽象层，从整个 Device 的网格计算到单条指令的流水线。
解耦（Decoupled）：将"计算策略"（Policy）与"计算机制"（Mechanism）分离。算法逻辑（如 GEMM）与硬件优化（如 Tiling、Pipeline）解耦。
白盒化（White-box）：与传统的闭源算子库不同，Catlass 是完全开源的模板库。开发者不仅可以调用，还可以通过特化模板参数来定制内部行为（即"算子魔改"）。

2. 编程范式：四层抽象模型

Catlass 采用自顶向下的四层抽象模型，这是理解其代码结构的关键。

2.1 Device 层（Host/Global View）

职责：负责 Host 端的交互、全局资源的分配以及 Kernel 的启动。
关键行为：

- Tiling 计算：根据输入 Shape 和硬件参数（Core Num, L2 Cache），计算出最优的分块策略。
- Workspace 管理：分配 NPU 上的临时显存。
- Kernel Launch：将任务分发到 NPU 的多个 AI Core 上。

2.2 Kernel 层（Cluster/Grid View）

职责：NPU 侧的入口函数，描述了整个网格（Grid）的计算逻辑。
编程范式：

- 多核并行 ：通过 GetBlockIdx() 获取当前核的 ID，计算当前核需要处理的数据偏移量。
- 主要组件：通常包含一个主循环（Main Loop），负责迭代处理大矩阵的切片（Tiles）。

2.3 Block 层（CTA/Core View）

职责：描述单个 AI Core 内部的计算逻辑。这是性能优化的主战场。
核心机制：

- 流水线编排（Pipelining） ：利用 Ascend C 的 TQue 机制，实现 CopyIn（搬入）、Compute（计算）、CopyOut（搬出）的三级流水线。
- 双缓冲（Double Buffering）：在 Block 层实现"乒乓操作"，当 Cube 单元计算 Buffer A 时，Vector 单元同时预取数据到 Buffer B。
- GEMM 抽象 ：将矩阵乘法抽象为 BlockMmad (Matrix Multiply-Accumulate) 对象。

2.4 Tile 层（Warp/Instruction View）

职责：描述微内核（Micro-kernel）级别的操作，直接对应底层 ISA 指令。
操作粒度：

- Load：从 Global Memory (GM) 到 Local Memory (L1/L0)。
- Math ：调用 Mmad 指令完成 $$16 \times 16 \times 1$$ 的分形矩阵乘。
- Store：将结果写回 GM。

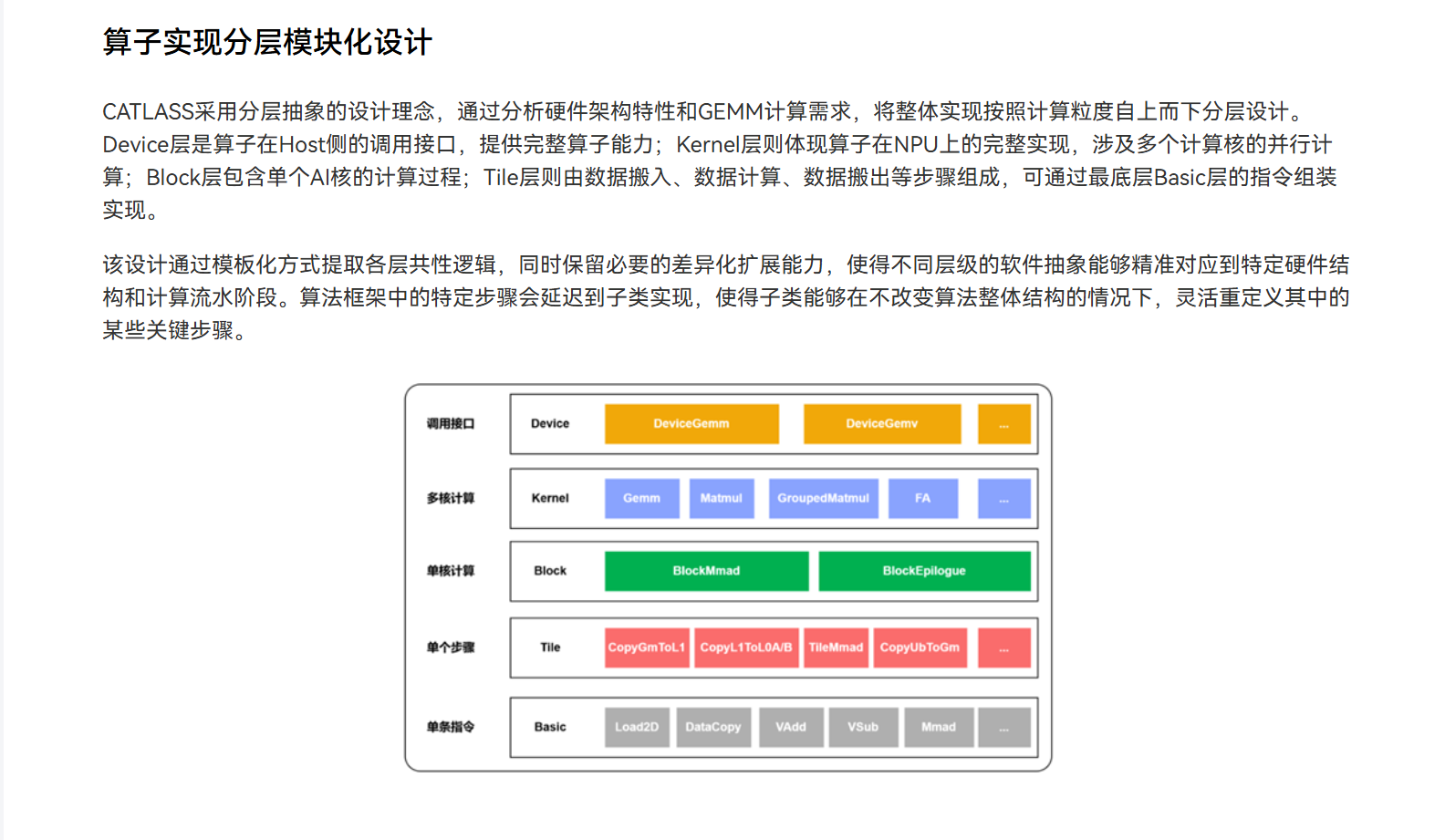

算子实现分层设计图：

3. 关键技术：Policy-Based Design

Catlass 广泛使用了 C++ 的模板特性来实现策略模式。这使得开发者无需修改核心代码，仅通过更换模板参数即可改变算子的行为。

3.1 Dispatch Policy (调度策略)

在 GEMM 模板中，DispatchPolicy 决定了数据如何在不同的 Core 之间分配。

RowParallel：按行切分，适用于 M 轴较大的场景。
ColParallel：按列切分，适用于 N 轴较大的场景。
BlockSwizzle：对 Core ID 进行重映射（Swizzle），以提升 L2 Cache 的命中率，减少跨 Core 的内存争用。

3.2 Tiling Policy (分块策略)

Tiling 是性能优化的核心。Catlass 允许通过模板参数定义：

BlockM, BlockN, BlockK：单核处理的数据块大小。
自动寻优 ：结合 msTuner 工具，可以自动搜索最优的 Tiling 参数组合。

4. 实战演练：构建一个 Matmul 算子

在 Catlass 中，构建一个高性能 Matmul 算子的过程就像搭积木。

步骤 1：定义配置 (Traits)

首先定义算子的基本属性和策略。

复制代码

// 伪代码示例，展示 Catlass 风格的配置定义
using MyMatmulPolicy = catlass::gemm::MatmulPolicy<
    catlass::gemm::MatmulShape<256, 128, 64>, // Block 大小: M, N, K
    catlass::gemm::Layout<catlass::RowMajor, catlass::ColMajor>, // 内存布局
    float,  // 输入类型
    float   // 输出类型
>;

步骤 2：实例化 Kernel 模板

使用预定义的 GemmKernel 模板。

复制代码

// 实例化 Kernel
using MyGemmKernel = catlass::gemm::GemmKernel<MyMatmulPolicy>;

// 在 Device 代码中调用
extern "C" __global__ void my_matmul_kernel(...) {
    MyGemmKernel kernel;
    kernel.Run(args); // 自动处理 CopyIn -> Compute -> CopyOut 流水线
}

步骤 3：流水线优化 (Pipeline)

Catlass 的模板内部已经封装了 Ascend C 的流水线逻辑。

Stage 1: Copy Global -> Local L1 (利用 DMA 搬运)
Stage 2: Copy Local L1 -> Local L0 (利用 DataMove 指令)
Stage 3: Compute (利用 Cube Unit)
Stage 4: Copy Out

开发者通常不需要手写这些复杂的同步逻辑，除非需要进行极深度的定制。

5. Catlass 带来的变革

相比于直接使用 Ascend C 编写算子，Catlass 带来了显著的优势：

开发效率倍增：

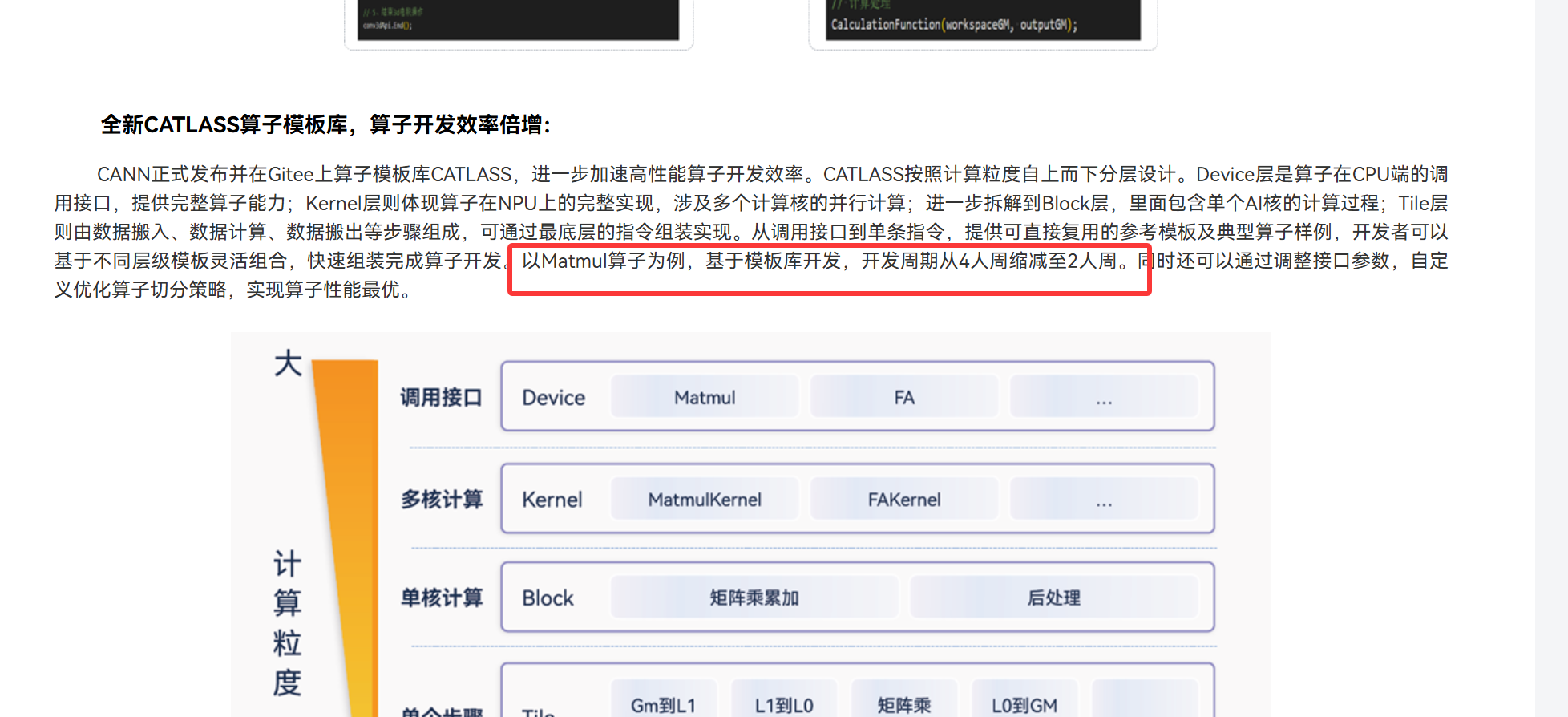

1. 典型案例：Matmul 类算子的开发周期从 4 人周 缩减至 2 人周。
2. 代码量减少 50% 以上，大量的重复性流水线代码被封装在模板中。

性能下限高：

1. 模板库内置了华为专家团队总结的最佳实践（Best Practices）。
2. 自动集成了 Double Buffering、Swizzle 等高级优化技术，新手也能写出高性能算子。

易于维护与扩展：

1. 清晰的分层结构使得 Bug 定位更加容易。
2. 支持新硬件特性（如新一代 Cube 单元）时，只需更新底层模板，上层业务代码往往无需改动。

6. 总结

Catlass 不仅仅是一个代码库，更是一套面向未来的昇腾算子开发标准 。它通过模板元编程实现了性能与灵活性的完美平衡。对于希望在昇腾平台上进行高性能计算创新的开发者来说，掌握 Catlass 的编程范式是通往高阶开发的必经之路。
