探索西门子S7 - 200PLC和MCGS6.2组态的楼宇温度与空调运行控制系统

西门子S7-200PLC和MCGS6.2组态的楼宇温度与空调运行控制系统

最近在研究工业控制相关的内容，发现西门子S7 - 200PLC和MCGS6.2组态软件结合构建的楼宇温度与空调运行控制系统特别有意思，今天就来跟大家好好唠唠。

系统概述

在现代化的楼宇中，温度的精确控制至关重要，不仅关乎人员的舒适度，还与能源的合理利用息息相关。西门子S7 - 200PLC作为一款经典的可编程逻辑控制器，具有可靠性高、编程灵活等优点。而MCGS6.2组态软件则能为我们提供一个直观的人机交互界面，方便我们对整个系统进行监控和操作。

系统硬件组成

这个系统的硬件主要包括西门子S7 - 200PLC、温度传感器、空调控制器等。温度传感器负责实时采集楼宇内的温度数据，并将这些数据传输给PLC。PLC根据预设的温度范围，对采集到的数据进行分析处理，然后控制空调的运行状态，比如启动、停止、调节风速等。

系统软件设计

西门子S7 - 200PLC编程

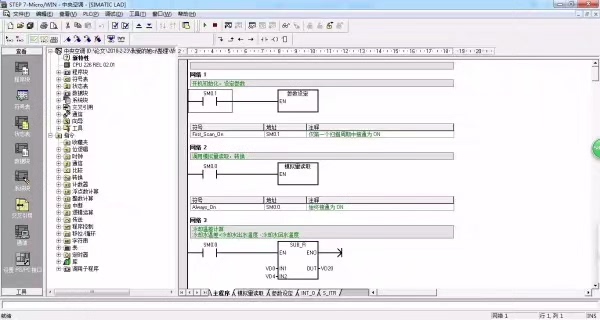

我们可以使用西门子的编程软件，如STEP 7 - Micro/WIN，来编写PLC的控制程序。下面是一段简单的PLC程序代码示例（以梯形图转换为指令表的形式呈现）：

plaintext 复制代码

// 主程序
LD I0.0         // 温度传感器信号输入，假设I0.0连接温度传感器
>=I VW0, 25     // 判断采集的温度值（存于VW0）是否大于等于25摄氏度
= Q0.0          // 如果满足条件，输出Q0.0控制空调启动

代码分析：这段代码的逻辑很简单。首先，LD I0.0 指令是将温度传感器的输入信号加载到程序中。>=I VW0, 25 指令用于比较存储在 VW0 中的温度值是否大于等于25摄氏度。如果满足这个条件，= Q0.0 指令会将输出 Q0.0 置为高电平，从而控制空调启动。

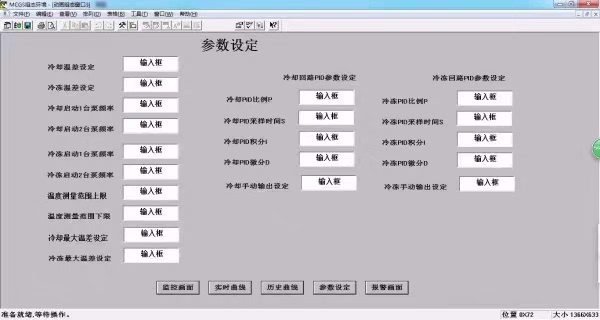

MCGS6.2组态设计

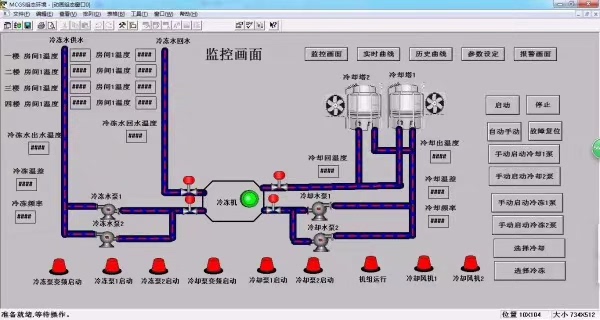

在MCGS6.2中，我们可以创建一个直观的监控界面。以下是一段简单的MCGS脚本代码示例，用于实时显示温度值：

plaintext 复制代码

// 实时显示温度值
// 获取PLC中存储的温度值
TempValue = GetData("PLC1", "VW0");
// 在界面的文本框中显示温度值
SetText("Text1", Str(TempValue) + " ℃");

代码分析：这段脚本代码的作用是实时获取PLC中存储的温度值，并将其显示在MCGS界面的文本框中。GetData("PLC1", "VW0") 函数用于从名为 PLC1 的设备中读取 VW0 地址的数据，也就是温度值。然后，Str(TempValue) 函数将温度值转换为字符串，并与单位 "℃" 拼接起来，最后使用 SetText("Text1", ...) 函数将拼接好的字符串显示在名为 Text1 的文本框中。

系统调试与优化

在完成硬件搭建和软件编程后，我们需要对整个系统进行调试。通过观察MCGS界面上的温度显示和空调的运行状态，检查系统是否能够按照预设的逻辑正常工作。如果发现问题，我们可以对PLC程序和MCGS脚本进行调整和优化。

总结

西门子S7 - 200PLC和MCGS6.2组态软件的结合，为楼宇温度与空调运行控制系统提供了一个强大而灵活的解决方案。通过合理的硬件设计和软件编程，我们可以实现对楼宇温度的精确控制，提高人员的舒适度，同时降低能源消耗。希望这篇文章能对大家了解相关系统有所帮助，欢迎在评论区分享你们的看法和经验！
