Synopsys JESD204B VIP（3）测试序列和SYSREF请求

测试序列

测试序列包含传输层的long_test_pattern_test、short_test_pattern_test和链路层序列。

long_test_pattern_test

长测试序列在传输层产生，需要的传输层参数包括M、S、CF。

首先需要在cfg类中配置模式，同时配置控制位全0或全1。长序列模式下trans中的sample\[\]和ctrl_bits\[\]是无意义的。

复制代码

tx_agent_cfg.command = svt_jesd204_types::LONG_TEST_PATTERN;
tx_agent_cfg.tail_bits_pattern = svt_jesd204_types::ALL_ONE/ALL_ZERO;

然后在trans中配置为长序列模式，test_duration指示序列重复次数，以LMFC周期为单位。

复制代码

xact.cmd_type = svt_jesd204_transaction::LONG_TEST_PATTERN_COMMAND;
xact.test_duration = 5;

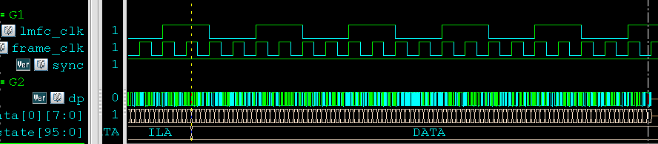

从波形可以看到序列重复发送5次。

默认发送的是满足协议要求的零数据，以M=2、S=1、N=16、N'=20、F=5、K=4为示例。这几个数看着可能不太理解，可以参照后面的规则表。

复制代码

// FRAME 0  <00> <01> <80> <00> <20>
// FRAME 1  <00> <01> <00> <00> <18>
// FRAME 2  <80> <00> <08> <00> <00>
// FRAME 3  <80> <00> <08> <00> <7c>

也可以调用agent中的方法，通过文件指定长测试序列，下面为文件格式示例。

复制代码

cvtr_agent.drive_user_defined_pattern_using_file("tl_long_test_pattern.txt");

/*tl_long_test_pattern.txt*/
/*converter0 */ 0001_8
/*converter1 */ 0002_0
/*converter0 */ 0001_0
/*converter1 */ 0001_8
/*converter0 */ 8000_0
/*converter1 */ 8000_0
/*converter0 */ 8000_0
/*converter1 */ 800f_0

最后附上协议中对长测试序列的要求，序列不能是完全自定义。

short_test_pattern_test

短测试序列也产生于传输层，按照帧（frame）循环发送。也需要配置M、S、N'、F，只不过不用配K了。

首先需要在cfg类中配置模式。可以此时配置序列内容short_test_sample，假如不配那数据就使用trans中的sample\[\]、ctrl_bits\[\]和tail_bits\[\]。short_test_sample的有效数据宽度为N'，数组深度为M*S。

复制代码

tx_agent_cfg.command = svt_jesd204_types::SHORT_TEST_PATTERN;
tx_agent_cfg.short_test_sample = '{0, 1, 2, 3, 4, 5, 6, 7, 8, 9};

然后在trans中指定包类型和重复次数。

复制代码

xact.cmd_type = svt_jesd204_transaction::SHORT_TEST_PATTERN_COMMAND;
xact.test_duration = 5;

以M=10，S=1为例，可以看到重复发送0~9。也可以用drive_user_defined_pattern_using_file方法发送指定文件中的数据，这个方法优先级高于short_test_sample和sample。发送指定文件中数据的方法也可以用于普通的数据传输。

链路层测试序列

链路层支持序列如下，可以通过后面会介绍的ll_testmode_type选择序列。

复制代码

typedef enum bit[2:0] {
    D21_5          = `SVT_JESD204_D21_5_TEST_SEQ ,
    K28_5          = `SVT_JESD204_K28_5_TEST_SEQ ,
    ILA_TEST_SEQ   = `SVT_JESD204_ILA_TEST_SEQ ,
    USER_DEFINE    = `SVT_JESD204_USER_DEFINE_TEST_SEQ,
    JSPAT          = `SVT_JESD204_JSPAT_TEST_SEQ,
    JTSPAT         = `SVT_JESD204_JTSPAT_TEST_SEQ
} link_layer_test_sequence_enum;

在cfg类中，配置为链路测试模式，同时配置序列重复次数。因为链路测试就是重复发字符序列，没有K28.5同步（CGS）和初始化（ILA）过程，所以配置skip为1。

复制代码

tx_agent_cfg.command=svt_jesd204_types::LINK_LAYER_TEST;
tx_agent_cfg.k_frame_in_testmode = 2;
tx_agent_cfg.skip_cgs_ila_in_jtspat=1;

在trans中，指定序列类型。

复制代码

xact.cmd_type         == svt_jesd204_transaction::LINK_LAYER_TEST_COMMAND;
xact.ll_testmode_type == svt_jesd204_types::JTSPAT;

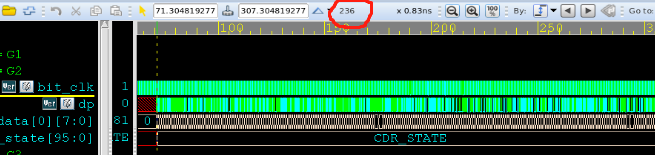

JTSPAT序列长度118，重复2此，可以看到发送了236个采样周期的数据。

SYSREF相关

sysref生效

硬件环境方面，Subclass1首先需要额外连接sysref信号。

配置方面，需要配置svt_jesd204_configuration::device_enable_with_reset_sysref来决定第1次sysref的触发行为。

• 配置为0时，设备不会处理sysref信号。

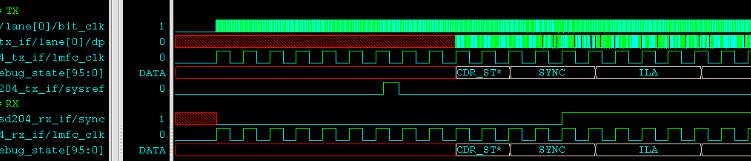

• 配置为1时，收到sysref后TX RX同时生成时钟，以保证相位对齐，然后TX开始发送lane同步序列，RX开始回应SYNC...最后进行传输，过程如下图所示。

• 配置为2时，sysref不影响时钟，只会触发TX开始发送同步序列。

其实这个配置对Subclass0、Subclass2也有效，只不过Subclass0、2用reset信号代替sysref。

sysref请求

204B协议要求TX和RX可以发起重新初始化的请求，但没有说具体实现方式，VIP的处理是设备通过generate_sysref生成脉冲，然后外部受到触发后生成sysref信号（如果是Subclass0、2可以改成reset信号），然后TX RX重新同步再数据传输。

硬件环境方面，需要等待generate_sysref信号，然后手动拉低（VIP只负责拉高不负责拉低，很粗糙，但示例top.sv就是这么写的），再依据触发生成sysref信号。

配置方面，需要将svt_jesd204_configuration::reinitialize_with_sysref配为1。

请求传输，仅需要将成员变量req_sysref配为1即可，不需要配传输模式。

复制代码

`uvm_create_on(xact,p_sequencer.rx_seqr[0]);
xact.req_sysref = 1;
`uvm_send(xact);

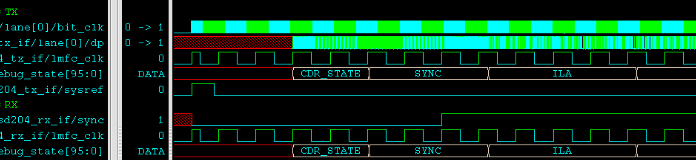

传输示例为:发送数据传输，延时等待，再发送sysref请求传输，然后循环。下面为传输波形，可以看到：

• a处，发送sysref请求传输后，RX的generate_sysref拉高，指示sys_ref请求，这个过程也可以由TX发起。此外需要注意的是如果是RX发起，则会现将SYNC拉低，再发起sys_ref请求（SYNC为高时sysref有效会报错）。

• b处，经过一定延时，tb中生成sysreg时钟，RX会在采到的第1次LMFC周期将SYNC拉高，然后TX开始发送ILA序列，然后继续传输
