B模块安全通信网络第二门课核心网路由技术-1-OSPF之特殊区域

今日目标

01 Stub区域

02 Totally Stub区域

03 NSSA区域

04 Totally NSSA区域

05 区域间路由汇总

06 外部路由汇总

1 Stub区域

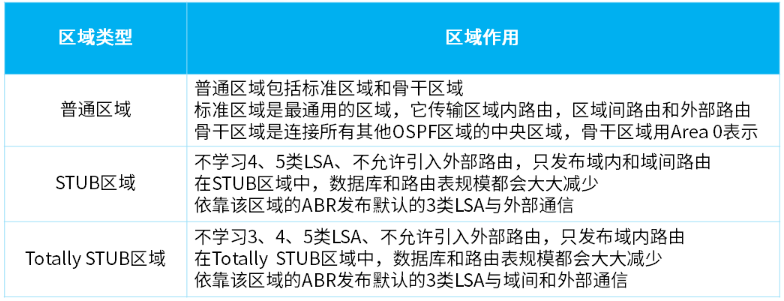

OSPF特殊区域

OSPF分为区域和特殊区域
OSPF普通区域：
√ 包括标准区域和骨干区域
OSPF特殊区域：
√ Stub
√ Totally Stub
√ Nssa
√ Totally Nssa
Stub区域作用
√ 保护一个区域不受来自外部链路的影响
√ 缩减LSDB数据库和路由表的规模，减少路由信息数量，降低设备压力
Stub区域特点
√ 学习1类、2类、3类LSA
√ 不学习4类和5类的LSA
√ Stub区域的ABR会自动生成一条默认的3类的LSA,实现和外部通信
√ 骨干区域不能被配置为Stub区域
√ Stub区域中的所有路由器都必须将该区域配置为Stub
√ Stub区域内不能引入也不接收AS外部路由

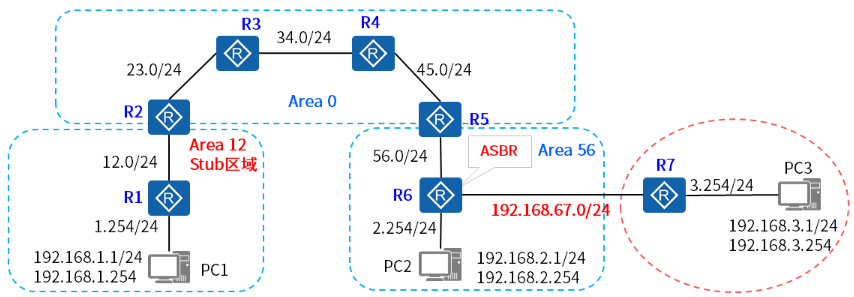

Stub区域案例

设置Stub区域
√ 将区域12设置为Stub区域，实现区域12的稳定性，降低区域12的设备压力

配置命令

配置OSPF-R1

bash 复制代码

ospf l router-id 1.1.1.1
	area 12
		network 192.168.12.0 0.0.0.255
		network 192.168.1.0 0.0.0.255
		quit

配置OSPF-R2

bash 复制代码

ospf 1 router-id 2.2.2.2
	area 12
		network 192.168.12.0 0.0.0.255
	area 0
		network 192.168.23.0 0.0.0.255
		quit

配置OSPF-R3

bash 复制代码

ospf 1 router-id 3.3.3.3
	area 0
		network 192.168.23.0 0.0.0.255
		network 192.168.34.0 0.0.0.255
		quit

配置OSPF-R4

bash 复制代码

ospfl router-id 4.4.4.4
	area 0
		network 192.168.45.0 0.0.0.255
		network 192.168.34.0 0.0.0.255
		quit

配置OSPF-R5

bash 复制代码

ospfl router-id 5.5.5.5
	area 0
		network 192.168.45.0 0.0.0.255
	area 56
		network 192.168.56.0 0.0.0.255
		quit

配置OSPF-R6

bash 复制代码

ospfl router-id 6.6.6.6
	area 56
		network 192.168.56.0 0.0.0.255
		network 192.168.2.0 0.0.0.255
		quit

配置命令

配置R7去往公司内网的路由条目

bash 复制代码

ip route-static 192.168.0.0 16 192.168.67.6

配置R6去往 PC3的静态路由

bash 复制代码

ip route-static 192.168.3.0 24 192.168.67.7

在R6上，宣告静态路由进入OSPF区域

bash 复制代码

ospf 1
	import-route static 					# 通过该命令产生的路由，称之为OSPF外部路由

将区域12配置为 Stub 区域

bash 复制代码

# R1的配置
[R1]ospf 1
[R1-ospf-1]area 12
[R1-ospf-1-area 0.0.0.12]stub           # 将区域12设置为stub区域
# R2的配置
[R2]os pf 1
[R2-ospf-1]area 12
[R2-ospf-1-area0.0.0.12]stub 			#将区域12设置为stub区域

验证与测试

验证与测试 OSPF

bash 复制代码

√ display ip routing-table protocol ospf
√ display ospf lsdb
√ PCl>ping 192.168.3.1

2 Totally Stub区域

Stub区域的不足

Stub区域的不足
√ Stub 虽然可以不受外部链路的影响，但是其他区域，依然会影响这个Stub区域的稳定性
√ Stub 区域中，依然有很多其他区域的3类LSA，数据库依然庞大，依然会消耗设备资源和带宽资源
Stub区域的优化
√ 不要4类、5类LSA，也不要3类LSA
√ 具备这种特点的区域，称之为 TotallyStub 区域(完全末梢区域)

Totally Stub

Totally Stub作用:
√ 保护一个区域不受来自外部链路的影响，也不受来自区域间链路的影响
√ 缩减LSDB数据库和路由表的规模，减少路由信息数量，降低设备压力
Totally Stub 区域特点:
√ 学习1类、2类LSA
√ 不学习3类、4类、5类的LSA
√ Totally Stub 区域的ABR会自动生成一条默认的3类的LSA，实现和外部通信
√ 骨干区域不能被配置为Stub区域
√ Totally Stub区域的ABR上需要配置stub no-summary
√ Totally Stub区域内不能引入也不接收AS外部路由

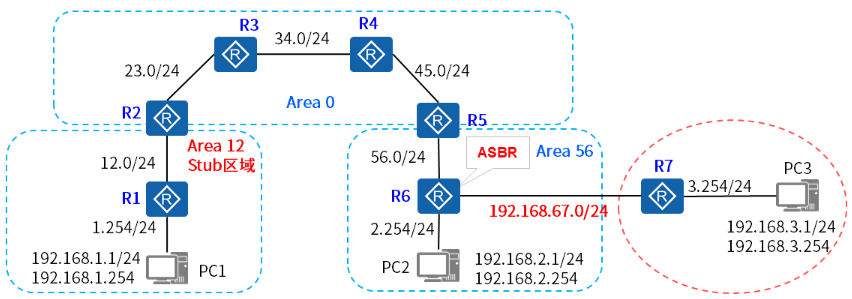

Totally Stub区域案例

设置Totally Stub区域
√ 将区域12设置为TotallyStub区域，实现区域12的稳定性，降低区域12的设备压力

配置命令

配置OSPF-R1

bash 复制代码

ospf 1 router-id 1.1.1.1
	area 12
		network 192.168.12.0 0.0.0.255
		network 192.168.1.0 0.0.0.255
		quit

配置OSPF-R2

bash 复制代码

ospf 1 router-id 2.2.2.2
	area 12
		network 192.168.12.0 0.0.0.255
	area 0
		network 192.168.23.0 0.0.0.255
		quit

配置OSPF-R3

bash 复制代码

ospf1 router-id 3.3.3.3
	area 0
		network 192.168.23.0 0.0.0.255
		network 192.168.34.0 0.0.0.255
		quit

配置OSPF-R4

bash 复制代码

ospf1 router-id 4.4.4.4
	area 0
		network 192.168.45.0 0.0.0.255
		network 192.168.34.0 0.0.0.255
		quit

配置OSPF-R5

bash 复制代码

ospfl router-id 5.5.5.5
	area 0
		network 192.168.45.0 0.0.0.255
	area 56
		network 192.168.56.0 0.0.0.255
		quit

配置OSPF-R6

bash 复制代码

ospf 1 router-id 6.6.6.6
	area 56
		network 192.168.56.0 0.0.0.255
		network 192.168.2.0 0.0.0.255
		quit

配置R7去往公司内网的路由条目

bash 复制代码

ip route-static 192.168.0.0 16 192.168.67.6

配置R6去往 PC3的静态路由

bash 复制代码

ip route-static 192.168.3.0 24 192.168.67.7

在R6上，宣告静态路由进入OSPF区域

bash 复制代码

ospf 1
	import-route static 					# 通过该命令产生的路由，称之为OSPF外部路由

将区域12配置为 Totally Stub 区域

bash 复制代码

# R1的配置
[R1]ospf 1
[R1-ospf-1]area 12
[R1-ospf-1-area0.0.0.12]stub                           # 将区域12设置为stub区域
# R2的配置:区域12的ABR
[R2]os pf 1
[R2-ospf-1]area 12
[R2-ospf-1-area 0.0.0.12]stub no-summary               # 在区域12的ABR上配置

验证与测试

验证与测试 OSPF

bash 复制代码

display ip routing-table protocol ospf
display ospf lsdb

3 NSSA区域

Stub区域存在的问题

Stub区域存在的问题
√ 在Stub区域是无法引入外部路由
√ 对于既需要引入外部路由又要进行保护的末梢区域，Stub和TotallyStub区域就不能满足需求了
NSSA区域和Stub区域的区别
√ NSSA和Stub非常相似，不要其他区域的4类、5类LSA
√ 但是NSSA区域中的路由器可以通过7类LSA，引入外部路由

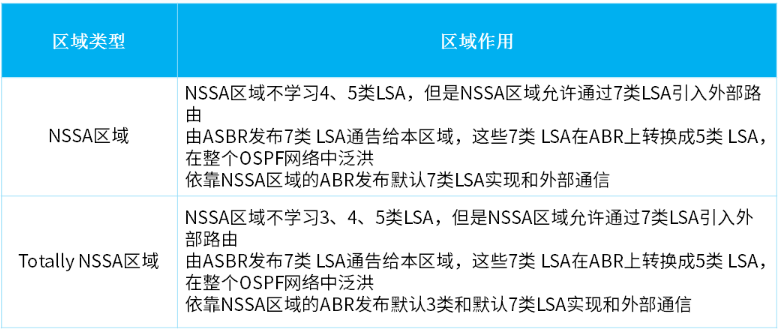

NSSA区域

NSSA区域作用:
√ 保护一个区域不受来自外部链路的影响，又可以引入外部路由缩减LSDB和路由表的规模，减少路由信息数量，降低设备压力
NSSA区域特点
√ 学习1类、2类、3类、7类LSA
√ 不学习4类和5类的LSA
√ NSSA区域中的路由器可以通过7类LSA，引入外部路由
√ NSSA 区域的ABR会自动生成一条默认的7类的LSA，实现和外部通信
√ 7类的LSA只能在特殊区域NSSA内部传播，ABR会将7类的LSA转成5类的LSA
√ 骨干区域不能被配置为NSSA区域
√ NSSA区域继承了stub的优点，并且还能引入外部路由

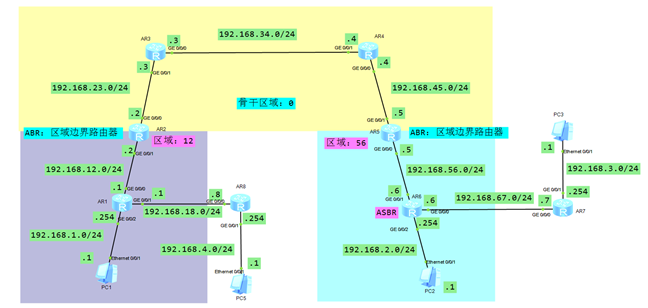

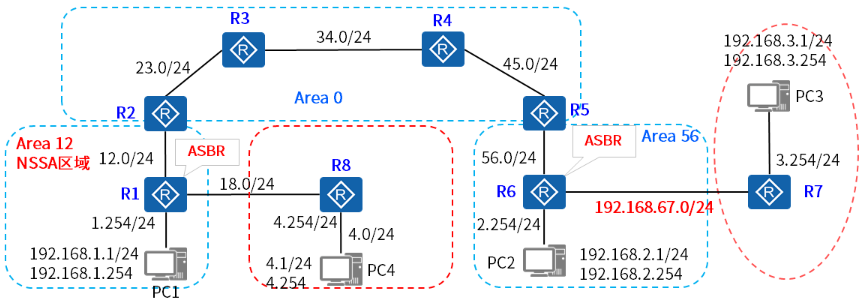

NSSA 区域案例

设置NSSA区域
√ 将区域12设置为NSSA区域，降低区域12的设备压力，还能引入外部路由

配置命令

配置OSPF-R1

bash 复制代码

ospf l router-id 1.1.1.1
	area 12
		network 192.168.12.0 0.0.0.255
		network 192.168.1.0 0.0.0.255
		quit

配置OSPF-R2

bash 复制代码

ospf 1 router-id 2.2.2.2
	area 12
		network 192.168.12.0 0.0.0.255
	area 0
		network 192.168.23.0 0.0.0.255
quit

配置OSPF-R3

bash 复制代码

ospf1 router-id 3.3.3.3
	area 0
		network 192.168.23.0 0.0.0.255
		network 192.168.34.0 0.0.0.255
		quit

配置OSPF-R4

bash 复制代码

ospf 1 router-id 4.4.4.4
	area 0
		network 192.168.45.0 0.0.0.255
		network 192.168.34.0 0.0.0.255
		quit

配置OSPF-R5

bash 复制代码

ospfl router-id 5.5.5.5
	area 0
		network 192.168.45.0 0.0.0.255
	area 56
		network 192.168.56.0 0.0.0.255
		quit

配置OSPF-R6

bash 复制代码

ospf1 router-id 6.6.6.6
	area 56
		network 192.168.56.0 0.0.0.255
		network 192.168.2.0 0.0.0.255
		quit

配置命令

配置R7去往公司内网的路由条目

bash 复制代码

ip route-static 192.168.0.0 16 192.168.67.6

配置R6去往 PC3的静态路由

bash 复制代码

ip route-static 192.168.3.0 24 192.168.67.7

在R6上，宣告静态路由进入OSPF区域

bash 复制代码

ospf 1
	import-route static 					# 通过该命令产生的路由，称之为OSPF外部路由

配置R8去往公司内网的路由条目

bash 复制代码

ip route-static 192.168.0.0 16 192.168.18.1

配置R1去往 PC4的静态路由

bash 复制代码

ip route-static 192.168.4.0 24 192.168.18.8

在R1上，宣告静态路由进入OSPF区域

bash 复制代码

ospf 1
	import-route static

配置命令

将区域12配置为 NSSA区域

R1的配置

bash 复制代码

[Rl]ospf 1
[R1-ospf-l]area 12
[R1-ospf-1-area-0.0.0.12]undo stub    # 删除Stub区域
[R1-ospf-1-area-0.0.0.12]nssa				# 设置NSSA区域

R2的配置:区域12的ABR

bash 复制代码

[R2]ospf 1
[R2-ospf-1]area 12
[R2-ospf-1-area-0.0.0.12]undo stub
[R2-ospf-1-area-0.0.0.12]nssa

验证与测试

bash 复制代码

# 验证与测试 OSPF
display ip routing-table protocol ospf
display ospf lsdb

4 Totally NSSA区域

NSSA区域的不足

NSSA区域的不足
但是本公司内的其他区域，依然会影响这个NSSA区域的稳定性V
数据库依然庞大，依然会消耗设备资源和带宽资源v
NSSA区域的优化
√ 不要4类、5类LSA，也不要3类LSA
√ 具备这种特点的区域，称之为Totally NSSA 区域

Totally NSSA区域

Totally NSSA区域作用
√ 保护一个区域不受来自外部链路和区域间链路的影响，又可以引入外部路由缩减LSDB和路由表的规模，减少路由信息数量，降低设备压力
Totally NSSA区域特点
√ 学习1类、2类、7类LSA
√不学习3类、4类和5类的LSA
√ Totally NSSA区域的ABR路由器需要配置nssano-summary
√ Totally NSSA区域中的路由器可以通过7类LSA，引入外部路由
√ Totally NSSA 区域的ABR会自动生成一条默认的的3类和一条默认的7类的LSA√ 7类的LSA只能在特殊区域NSSA内部传播，ABR会将7类的LSA转成5类的LSA骨干区域不能被配置为NSSA区域V

Totally NSSA 区域案例

设置Totally NSSA区域
√ 将区域12设置为TotalyNSSA区域，降低区域12的设备压力，还能引入外部路由

配置命令

-配置OSPF-R1

bash 复制代码

ospf l router-id 1.1.1.1
	area 12
		network 192.168.12.0 0.0.0.255
		network 192.168.1.0 0.0.0.255
		quit

配置OSPF-R2

bash 复制代码

ospf 1 router-id 2.2.2.2
	area 12
		network 192.168.12.0 0.0.0.255
	area 0
		network 192.168.23.0 0.0.0.255
quit

配置OSPF-R3

bash 复制代码

ospf 1 router-id 3.3.3.3
	area 0
		network 192.168.23.0 0.0.0.255
		network 192.168.34.0 0.0.0.255
		quit

配置OSPF-R4

bash 复制代码

ospfl router-id 4.4.4.4
	area 0
		network 192.168.45.0 0.0.0.255
		network 192.168.34.0 0.0.0.255
		quit

配置OSPF-R5

bash 复制代码

ospfl router-id 5.5.5.5
	area 0
		network 192.168.45.0 0.0.0.255
	area 56
		network 192.168.56.0 0.0.0.255
		quit

配置OSPF-R6

bash 复制代码

ospf1 router-id 6.6.6.6
	area 56
		network 192.168.56.0 0.0.0.255
		network 192.168.2.0 0.0.0.255
		quit

配置命令

配置R7去往公司内网的路由条目

bash 复制代码

ip route-static 192.168.0.0 16 192.168.67.6

配置R6去往 PC3的静态路由

bash 复制代码

ip route-static 192.168.3.0 24 192.168.67.7

在R6上，宣告静态路由进入OSPF区域

bash 复制代码

ospf 1
import-route static

配置R8去往公司内网的路由条目

bash 复制代码

ip route-static 192.168.0.0 16 192.168.18.1

配置R1去往 PC4的静态路由

bash 复制代码

ip route-static 192.168.4.0 24 192.168.18.8

在R1上，宣告静态路由进入OSPF区域

bash 复制代码

ospf l
import-route static

配置命令

将区域12配置为 NSSA区域

R1的配置

bash 复制代码

[Rl]ospf 1
[Rl-ospf-llarea 12[R1-ospf-1-area-0.0.0.12]nssa

R2的配置:区域12的ABR

bash 复制代码

[R2]os pf 1R2-ospf-1larea12[R2-ospf-1-area-0.0.0.12]nssano-summary

验证与测试

bash 复制代码

# 验证与测试 OSPF
display ip routing-table protocol ospf
display ospf lsdb

7类LSA详解

bash 复制代码

<R1>display ospf lsdb nssa

√ NSSA:表示的是7类的LSA

√ LinkStatelD:这条LSA的名字,即外部路由的网段

√ AdvRouter:发布这条LSA的路由器，NSSA区域的ASBR的router-id

√ 作用:NSSA区域中，通告外部路由，用于计算特殊区域引入的外部路由

√ 传播范围:NSSA区域内

√ 特点:为了将NSSA区域引入的外部路由发布到其它区域，需要把Type7LSA转化为Type5 LSA以便在整个OSPF网络中通告

5 区域间路由汇总

路由汇总

路由汇总
√ 路由汇总又被称为路由聚合，即是将一组前缀相同的路由汇聚成一条路由，从而达到减小路由表规模以及优化设备资源利用率的目的，我们把汇聚之前的这组路由称为精细路由或明细路由，把汇聚之后的这条路由称为汇总路由或聚合路由
OSPF路由汇总的类型：
√ 在ABR执行路由汇总：对区域间的路由执行路由汇总。
√ 在ASBR执行路由汇总：对引入的外部路由执行路由汇总

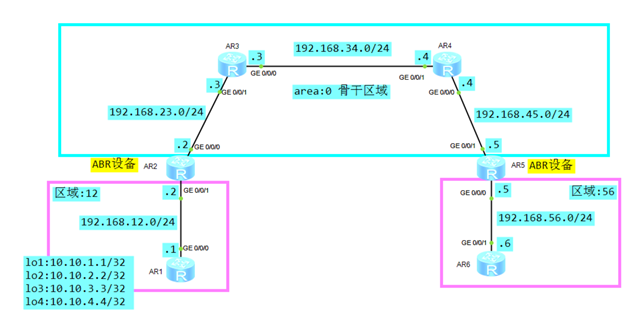

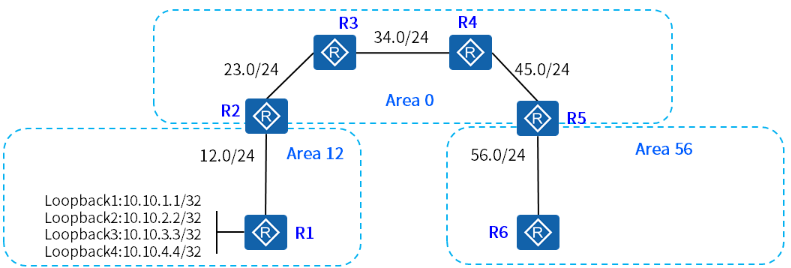

在ABR上执行路由汇总-案例需求

R1上多条链路：
√ 会导致骨干区域和其他区域数据库和路由表过大，设备资源消耗过大
√ 普通区域可以做特殊区域过滤3类LSA,缩减数据库和路由表大小，那骨干区域如何缩减数据库和路由表，骨干区域如何降低设备资源消耗

解决方案-在ABR上执行路由汇总

解决方案：区域间路由汇总
√ 3类LSA是由ABR生成的，在区域12的ABR设备上，对区域12中的路由，进行路由汇总
√ 路由汇总的本质就是：将多条前缀相同的明细路由，汇总成一条聚会路由，只发汇总之后的路由，不发明细路由
√ 区域间路由汇总，也称为3类LSA汇总，也称为ABR聚合，

配置命令

在区域12的ABR设备上配置

bash 复制代码

ospf 1
	area 12
		abr-summary 10.10.0.0 255.255.0.0
				# 将区域12发向区域0的路由，汇总成路由10.10.0.0/16

配置OSPF区域间路由汇总，可以降低骨干区域和其他区域数据库和路由表的规模，可以降低设备资源的占用，提高网络的稳定性

小结

在OSPF网络中，3类LSA表示的区域之间的路由
在OSPF网络中，只有ABR可以产生3类LSA
在OSPF网络中，只能在产生这些3类LSA的ABR上作路由汇总
路由汇总，可以降低骨干区域和其他区域数据库和路由表的规模，可以降低设备资源的占用，提高网络的稳定性

6 外部路由汇总

在ASBR执行路由汇总-案例需求

R6上多条外部链路：
√ 会导致骨干区域和其他区域数据库和路由表过大，设备资源消耗过大
√ 普通区域可以做特殊区域过滤5类LSA,缩减数据库和路由表大小，那骨干区域如何缩减数据库和路由表，骨干区域如何降低设备资源消耗

解决方案-在ASBR上执行路由汇总

解决方案：外部路由汇总
√ 5类LSA是由ASBR生成的，在区域56的ASBR设备上，对外部路由，进行路由汇总
√ 外部路由汇总，也称为5类LSA汇总，也称为ASBR聚合，
√ NSSA区域的ASBR也可以对引入NSSA区域的外部路由进行汇总

配置命令

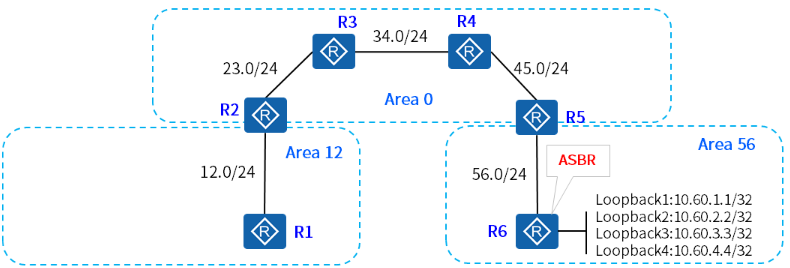

在R6-ASBR上配置外部路由汇总

bash 复制代码

ospf 1 router-id 6.6.6.6
	import-route direct
		asbr-summary 10.60.0.0 255.255.0.0

配置OSPF外部路由汇总，可以降低骨干区域和其他区域数据库和路由表的规模，可以降低设备资源的占用，提高网络的稳定性

小结

在OSPF网络中，5类LSA表示外部路由
在OSPF网络中，ASBR可以产生5类LSA
在ASBR上对5类LSA进行路由汇总

配置实例

1 OSPF特殊区域之Stub

2 OSPF特殊区域之Totally Stub

3 OSPF特殊区域之NSSA

4 OSPF特殊区域之Totally NSSA

5 OSPF区域间路由汇总

6 OSPF外部路由汇总

1 OSPF特殊区域之Stub

1.1 问题

1）两公司之间不运行OSPF协议，通过静态路由互通

2）Area 12部署stub区域，不受外部链路影响，降低设备压力

1.2 方案

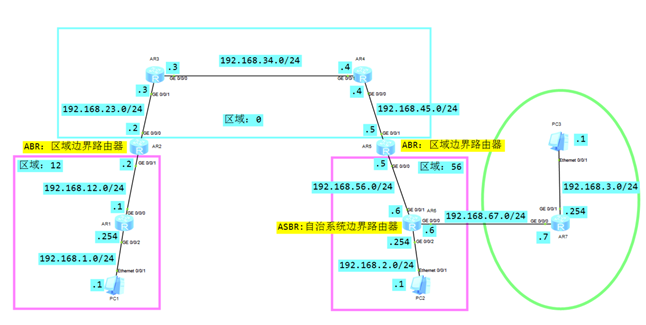

搭建实验环境，如图所示。

1.3 步骤

实现此案例需要按照如下步骤进行。

1）配置终端设备-PC1/2/3

bash 复制代码

PC-1：

192.168.1.1

255.255.255.0

192.168.1.254

PC-2：

192.168.2.1

255.255.255.0

192.168.2.254

PC-3：

192.168.3.1

255.255.255.0

192.168.3.254

2）配置OSPF - R1

bash 复制代码

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.12.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.1.254 24
[R1-GigabitEthernet0/0/2]quit
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 12
[R1-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]network  192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]quit

3）配置OSPF -- R2

bash 复制代码

[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.12.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.23.2 24
[R2-GigabitEthernet0/0/0]quit
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 12
[R2-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.12]quit
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit

4）配置OSPF -- R3

bash 复制代码

[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.23.3 24
[R3-GigabitEthernet0/0/1]quit
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.34.3 24
[R3-GigabitEthernet0/0/0]quit
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]quit

5）配置OSPF -- R4

bash 复制代码

[R4]interface GigabitEthernet 0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.34.4 24
[R4-GigabitEthernet0/0/1]quit
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.45.4 24
[R4-GigabitEthernet0/0/0]quit
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]quit

6）配置OSPF -- R5

bash 复制代码

[R5]interface GigabitEthernet 0/0/1
[R5-GigabitEthernet0/0/1]ip add 192.168.45.5 24
[R5-GigabitEthernet0/0/1]quit
[R5]interface GigabitEthernet 0/0/0
[R5-GigabitEthernet0/0/0]ip add 192.168.56.5 24
[R5-GigabitEthernet0/0/0]quit
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 56
[R5-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R5-ospf-1-area-0.0.0.56]quit
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R5-ospf-1-area-0.0.0.0]quit

7）配置OSPF -- R6

bash 复制代码

[R6]interface GigabitEthernet 0/0/1
[R6-GigabitEthernet0/0/1]ip add 192.168.56.6 24
[R6-GigabitEthernet0/0/1]quit
[R6]interface GigabitEthernet 0/0/2
[R6-GigabitEthernet0/0/2]ip add 192.168.2.254 24
[R6-GigabitEthernet0/0/2]quit
[R6]interface GigabitEthernet 0/0/0
[R6-GigabitEthernet0/0/0]ip add 192.168.67.6 24
[R6-GigabitEthernet0/0/0]quit
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 56
[R6-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]network  192.168.2.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]quit
[R6] ip route-static  192.168.3.0  24  192.168.67.7

8）配置 R7

bash 复制代码

[R7]interface GigabitEthernet 0/0/0
[R7-GigabitEthernet0/0/0]ip add 192.168.67.7 24
[R7-GigabitEthernet0/0/0]quit
[R7]interface GigabitEthernet 0/0/1
[R7-GigabitEthernet0/0/1]ip add 192.168.3.254 24
[R7-GigabitEthernet0/0/1]quit
[R7] ip route-static  192.168.0.0  16  192.168.67.6

9）R6 宣告引入外部路由

bash 复制代码

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1] import-route static

10）配置区域12为 Stub 区域

bash 复制代码

[R1]ospf 1
[R1-ospf-1]area 12
[R1-ospf-1-area-0.0.0.12]stub
[R2]ospf 1
[R2-ospf-1]area 12
[R2-ospf-1-area-0.0.0.12]stub

2 OSPF特殊区域之Totally Stub

2.1 问题

2.2 步骤

实现此案例需要按照如下步骤进行。

其他步骤同上一案例一致！

1）在ABR设备-R2中，配置区域12为 Totally Stub 区域

bash 复制代码

[R2]ospf 1

[R2-ospf-1]area 12

[R2-ospf-1-area-0.0.0.12]stub no-summary

3 OSPF特殊区域之NSSA

3.1 问题

3.2 方案

搭建实验环境，如图所示。

3.3 步骤

实现此案例需要按照如下步骤进行。

1）配置终端设备-PC

bash 复制代码

PC-1：

192.168.1.1

255.255.255.0

192.168.1.254

PC-2：

192.168.2.1

255.255.255.0

192.168.2.254

PC-3：

192.168.3.1

255.255.255.0

192.168.3.254

PC-5：

192.168.4.1

255.255.255.0

192.168.4.254

2）配置 R1和PC5互通，配置静态路由

bash 复制代码

[R1] ip route-static  192.168.4.0  24  192.168.18.8

3）在R8上配置回程路由

bash 复制代码

[R8]ip route-static 192.168.0.0 16 192.168.18.1

4）配置R1-在OSPF中引入外部路由

bash 复制代码

[R1]ospf 1
[R1-ospf-1] import-route static

5）区域12配置NSSA区域

bash 复制代码

[R2-ospf-1]area  12
[R2-ospf-1-area-0.0.0.12]undo stub
[R2-ospf-1-area-0.0.0.12]nssa
[R1]ospf 1
[R1-ospf-1]area  12
[R1-ospf-1-area-0.0.0.12]undo stub
[R1-ospf-1-area-0.0.0.12]nssa

4 OSPF特殊区域之Totally NSSA

4.1 问题

4.2 步骤

实现此案例需要按照如下步骤进行。

其他配置步骤同上一个实验！

1）备注：在区域12的ABR中配置nssa no-summary

bash 复制代码

[R2] ospf  1
[R2-ospf-1]area  12
[R2-ospf-1-area-0.0.0.12]nssa no-summary
[R1] ospf  1
[R1-ospf-1]area  12
[R1-ospf-1-area-0.0.0.12]nssa

5 OSPF区域间路由汇总

5.1 需求描述

1）做区域间路由汇总（ABR聚合）

2）汇总3类LSA和域间路由，缩减数据库，缩减路由表

3）降低骨干区域和非骨干区域的设备负载，提高稳定性，加快数据转发性能

5.2 方案

搭建实验环境，如图所示。

5.3 步骤

实现此案例需要按照如下步骤进行。

1）配置OSPF - R1

bash 复制代码

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.12.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]interface LoopBack 1
[R1-LoopBack1]ip address 10.10.1.1 32
[R1-LoopBack1]quit
[R1]interface LoopBack 2
[R1-LoopBack2]ip address 10.10.2.2 32
[R1-LoopBack2]quit
[R1]interface LoopBack 3
[R1-LoopBack3]ip address 10.10.3.3 32
[R1-LoopBack3]quit
[R1]interface LoopBack 4
[R1-LoopBack4]ip address 10.10.4.4 32
[R1-LoopBack4]quit
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 12
[R1-ospf-1-area-0.0.0.12]network  10.10.1.0 0.0.0.0
[R1-ospf-1-area-0.0.0.12]network  10.10.2.0 0.0.0.0
[R1-ospf-1-area-0.0.0.12]network  10.10.3.0 0.0.0.0
[R1-ospf-1-area-0.0.0.12]network  10.10.4.0 0.0.0.0
[R1-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]quit

2）配置OSPF -- R2

bash 复制代码

[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.12.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.23.2 24
[R2-GigabitEthernet0/0/0]quit
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 12
[R2-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.12]quit
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit

3）配置OSPF -- R3

bash 复制代码

[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.23.3 24
[R3-GigabitEthernet0/0/1]quit
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.34.3 24
[R3-GigabitEthernet0/0/0]quit
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]quit

4）配置OSPF -- R4

bash 复制代码

[R4]interface GigabitEthernet 0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.34.4 24
[R4-GigabitEthernet0/0/1]quit
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.45.4 24
[R4-GigabitEthernet0/0/0]quit
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.25
[R4-ospf-1-area-0.0.0.0]quit

5）配置OSPF -- R5

bash 复制代码

[R5]interface GigabitEthernet 0/0/1
[R5-GigabitEthernet0/0/1]ip add 192.168.45.5 24
[R5-GigabitEthernet0/0/1]quit
[R5]interface GigabitEthernet 0/0/0
[R5-GigabitEthernet0/0/0]ip add 192.168.56.5 24
[R5-GigabitEthernet0/0/0]quit
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R5-ospf-1-area-0.0.0.0]quit
[R5-ospf-1]area 56
[R5-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.25
[R5-ospf-1-area-0.0.0.56]quit

6）配置OSPF -- R6

bash 复制代码

[R6]interface GigabitEthernet 0/0/1
[R6-GigabitEthernet0/0/1]ip add 192.168.56.6 24
[R6-GigabitEthernet0/0/1]quit
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 56
[R6-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]quit

7）配置 R2的区域间的路由汇总

bash 复制代码

[R2]ospf 1
[R2-ospf-1]area 12
[R2-ospf-1-area-0.0.0.12]abr-summary 10.10.0.0  255.255.0.0

8）验证：在骨干区域路由器中验证

bash 复制代码

display  ospf   lsdb         ：验证3类LSA是否汇总
display  ospf   routing      ：验证区域间路由是否聚合

6 OSPF外部路由汇总

6.1 需求

1）做外部路由汇总（ASBR聚合）

2）汇总5类LSA和外部路由，缩减数据库，缩减路由表

3）降低骨干区域和非骨干区域的设备负载，提高稳定性，加快数据转发性能

6.2 方案

搭建实验环境，如图所示。

6.3 步骤

实现此案例需要按照如下步骤进行。

1）配置OSPF - R1

bash 复制代码

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.12.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 12
[R1-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]quit

2）配置OSPF -- R2

bash 复制代码

[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.12.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.23.2 24
[R2-GigabitEthernet0/0/0]quit
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 12
[R2-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.12]quit
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit

3）配置OSPF -- R3

bash 复制代码

[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.23.3 24
[R3-GigabitEthernet0/0/1]quit
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.34.3 24
[R3-GigabitEthernet0/0/0]quit
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]quit

4）配置OSPF -- R4

bash 复制代码

[R4]interface GigabitEthernet 0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.34.4 24
[R4-GigabitEthernet0/0/1]quit
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.45.4 24
[R4-GigabitEthernet0/0/0]quit
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.25
[R4-ospf-1-area-0.0.0.0]quit

5）配置OSPF -- R5

bash 复制代码

[R5]interface GigabitEthernet 0/0/1
[R5-GigabitEthernet0/0/1]ip add 192.168.45.5 24
[R5-GigabitEthernet0/0/1]quit
[R5]interface GigabitEthernet 0/0/0
[R5-GigabitEthernet0/0/0]ip add 192.168.56.5 24
[R5-GigabitEthernet0/0/0]quit
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R5-ospf-1-area-0.0.0.0]quit
[R5-ospf-1]area 56
[R5-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R5-ospf-1-area-0.0.0.56]quit

6）配置OSPF -- R6

bash 复制代码

[R6]interface GigabitEthernet 0/0/1
[R6-GigabitEthernet0/0/1]ip add 192.168.56.6 24
[R6-GigabitEthernet0/0/1]quit
[R6]interface LoopBack 1
[R6-LoopBack1]ip address 10.60.1.1 24
[R6-LoopBack1]quit
[R6]interface LoopBack 2
[R6-LoopBack2]ip address 10.60.2.2 24
[R6-LoopBack2]quit
[R6]interface LoopBack 3
[R6-LoopBack3]ip address 10.60.3.3 24
[R6-LoopBack3]quit
[R6]interface LoopBack 4
[R6-LoopBack3]ip address 10.60.4.4 24
[R6-LoopBack3]quit
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 56
[R6-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]quit

7）配置 R6的外部路由汇总

bash 复制代码

[R6]ospf 1
[R6-ospf-1]import-route direct
[R6-ospf-1]asbr-summary 10.60.0.0  255.255.0.0

8）验证：在骨干区域路由器中验证

bash 复制代码

display  ospf   lsdb         ：验证5类LSA是否汇总
display  ospf   routing      ：验证外部路由是否聚合

B模块 安全通信网络 第二门课 核心网路由技术-1-OSPF之特殊区域

1 Stub区域

OSPF特殊区域

Stub区域案例

配置命令

配置命令

验证与测试

2 Totally Stub区域

Stub区域的不足

Totally Stub

Totally Stub区域案例

配置命令

验证与测试

3 NSSA区域

Stub区域存在的问题

NSSA区域

NSSA 区域案例

配置命令

配置命令

配置命令

将区域12配置为 NSSA区域

4 Totally NSSA区域

NSSA区域的不足

Totally NSSA区域

Totally NSSA 区域案例

配置命令

配置命令

配置命令

将区域12配置为 NSSA区域

7类LSA详解

5 区域间路由汇总

路由汇总

在ABR上执行路由汇总-案例需求

解决方案-在ABR上执行路由汇总

配置命令

小结

6 外部路由汇总

在ASBR执行路由汇总-案例需求

解决方案-在ASBR上执行路由汇总

配置命令

小结

配置实例

1 OSPF特殊区域之Stub

1.1 问题

1.2 方案

1.3 步骤

2 OSPF特殊区域之Totally Stub

2.1 问题

2.2 步骤

3 OSPF特殊区域之NSSA

3.1 问题

3.2 方案

3.3 步骤

4 OSPF特殊区域之Totally NSSA

4.1 问题

4.2 步骤

5 OSPF区域间路由汇总

5.1 需求描述

5.2 方案

5.3 步骤

6 OSPF外部路由汇总

6.1 需求

6.2 方案

6.3 步骤

每天学习一点点，持之以恒！

兴趣是最好的的老师！

争取把键盘敲坏！

B模块安全通信网络第二门课核心网路由技术-1-OSPF之特殊区域
