探索基于多种滤波算法的坡度估计模型及联合仿真

基于卡尔曼滤波算法、EKF、UKF等的坡度估计模型，运动学和动力学都有，以及IMM算法将动力学与运动学融合版本。使用matlab/simulink与carsim进行联合仿真的模型，具体请咨询后联系。

在车辆动力学和自动驾驶相关领域，坡度估计是一个关键的研究方向。今天咱们就聊聊基于卡尔曼滤波算法、扩展卡尔曼滤波（EKF）、无迹卡尔曼滤波（UKF）等的坡度估计模型，顺带提提把动力学与运动学融合的 IMM 算法，以及基于 Matlab/Simulink 与 CarSim 的联合仿真模型。

卡尔曼滤波家族的坡度估计模型

卡尔曼滤波（Kalman Filter）

卡尔曼滤波是一种常用的线性最小均方误差估计方法。假设我们有一个线性系统状态方程和观测方程：

matlab 复制代码

% 状态方程
x_k = A * x_k_1 + B * u_k + w_k;
% 观测方程
y_k = H * x_k + v_k;

这里 xk**是当前时刻状态，x k1**是上一时刻状态，A 是状态转移矩阵，B 是控制输入矩阵，u k 是控制输入，wk**是过程噪声，y k 是观测值，H 是观测矩阵，v_k 是观测噪声。

在坡度估计场景中，我们可以把坡度作为状态变量的一部分。通过不断地预测和更新，卡尔曼滤波能够在噪声环境下较为准确地估计坡度。其核心步骤包括预测和更新，预测阶段通过状态方程预估下一时刻状态，更新阶段结合观测值修正预测结果。

扩展卡尔曼滤波（EKF）

实际中的坡度估计系统往往是非线性的，这时候 EKF 就派上用场了。EKF 通过对非线性函数进行一阶泰勒展开线性化，从而应用卡尔曼滤波框架。

假设非线性状态方程 xk = f(x k1, u k, w*k)*和观测方程 y k = h(xk, vk)，在每个时刻对 f 和 h 围绕当前估计值进行线性化：

matlab 复制代码

% 计算状态转移矩阵的雅克比矩阵 F
F = jacobian(f, x);
% 计算观测矩阵的雅克比矩阵 H
H = jacobian(h, x);

然后就可以按照类似卡尔曼滤波的步骤进行预测和更新，只不过这里用的是线性化后的矩阵。虽然 EKF 能处理非线性系统，但线性化带来的误差可能影响估计精度。

无迹卡尔曼滤波（UKF）

UKF 则采用了不同的思路来处理非线性系统。它通过选择一组 sigma 点来近似状态分布，然后通过非线性函数传递这些点，再根据这些点的分布计算均值和协方差。

matlab 复制代码

% 计算 sigma 点
[x_sigma, Wm, Wc] = unscented_transform(x_hat, P, alpha, beta, kappa);
% 通过非线性函数传递 sigma 点
y_sigma = zeros(size(y, 1), 2*n+1);
for i = 1:2*n+1
    y_sigma(:, i) = h(x_sigma(:, i));
end
% 计算预测均值和协方差
y_hat = Wm * y_sigma;
Pyy = Wc * (y_sigma - repmat(y_hat, 1, 2*n+1)) * (y_sigma - repmat(y_hat, 1, 2*n+1))' + R;

相比 EKF，UKF 在一些复杂非线性系统中能提供更准确的估计，因为它更好地捕捉了非线性函数的特性。

IMM 算法：动力学与运动学的融合

IMM（交互式多模型）算法把动力学模型和运动学模型结合起来。想象一下，车辆在不同路况和驾驶状态下，单一模型很难准确描述其运动。IMM 算法就像一个智能的模型切换器，在多个模型间切换。

matlab 复制代码

% 假设有两个模型，模型 1 和模型 2
% 模型概率初始化
mu = [0.5; 0.5];
% 状态估计融合
x_hat = zeros(size(x_hat_1));
for i = 1:2
    x_hat = x_hat + mu(i) * x_hat_i(:, i);
end

通过不断更新每个模型的概率，IMM 算法能根据实际情况选择最合适的模型来估计坡度，提高了估计的鲁棒性和准确性。

Matlab/Simulink 与 CarSim 联合仿真

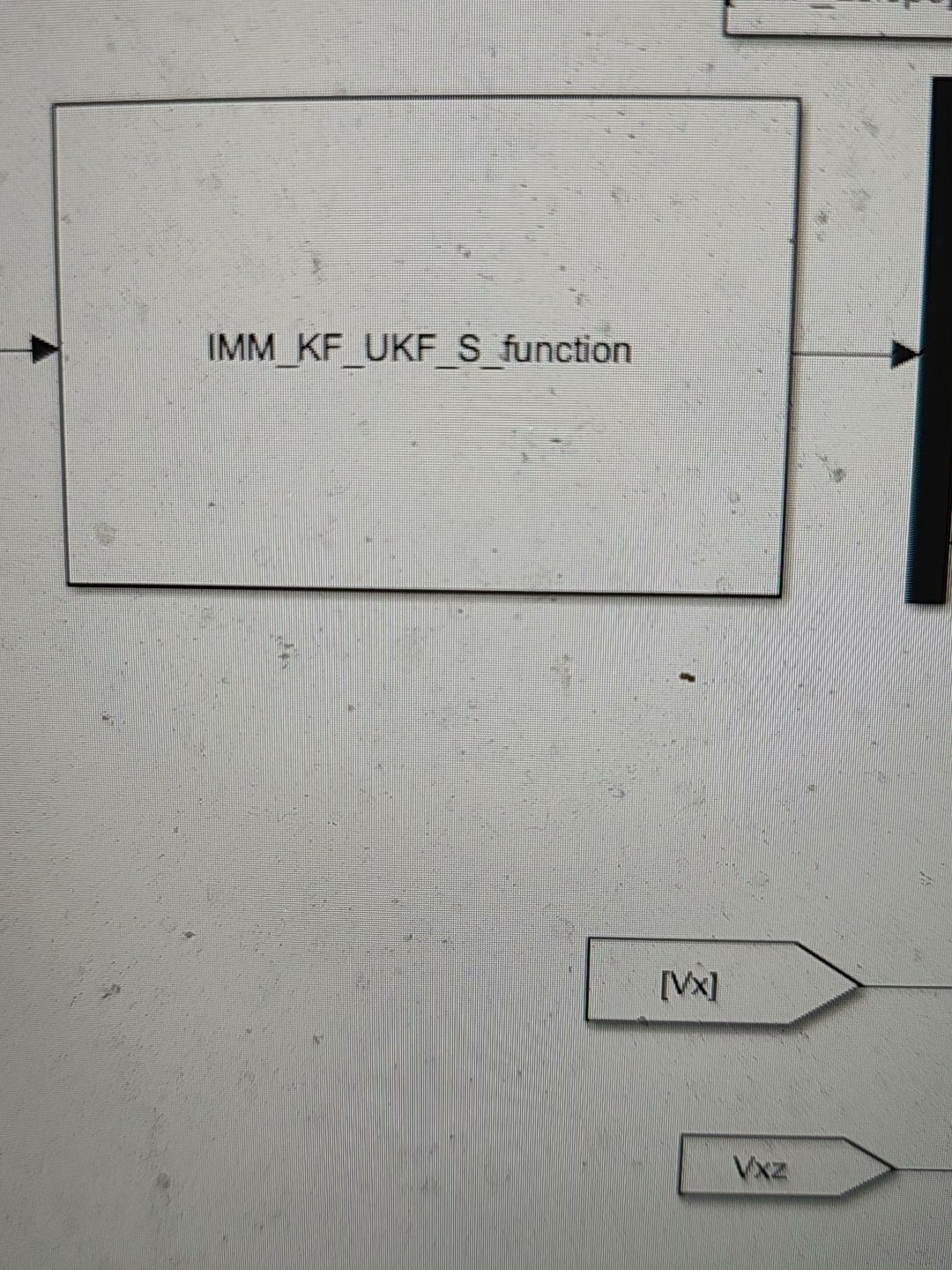

Matlab/Simulink 与 CarSim 的联合仿真为我们验证这些坡度估计模型提供了强大的平台。在这个联合仿真环境中，CarSim 可以提供高精度的车辆动力学模型，而 Matlab/Simulink 则方便我们搭建各种坡度估计算法模块。

通过接口设置，我们能让两者实时交互数据。比如 CarSim 输出车辆的速度、加速度等信息给 Matlab/Simulink，Matlab/Simulink 中的坡度估计模型根据这些信息计算坡度，并反馈给 CarSim 用于进一步的车辆动力学模拟。具体的联合仿真模型搭建细节，欢迎大家咨询后联系我，咱们一起探讨如何将理论模型转化为实际可用的仿真系统。

以上就是关于基于多种滤波算法的坡度估计模型以及联合仿真的一些介绍，希望能给相关领域的小伙伴们一些启发，一起在这个有趣的研究方向上探索。
