Mitsubishi FX5U伺服机器人程序：包括三菱PLC程序、威纶通触摸屏程序、IO表、材...

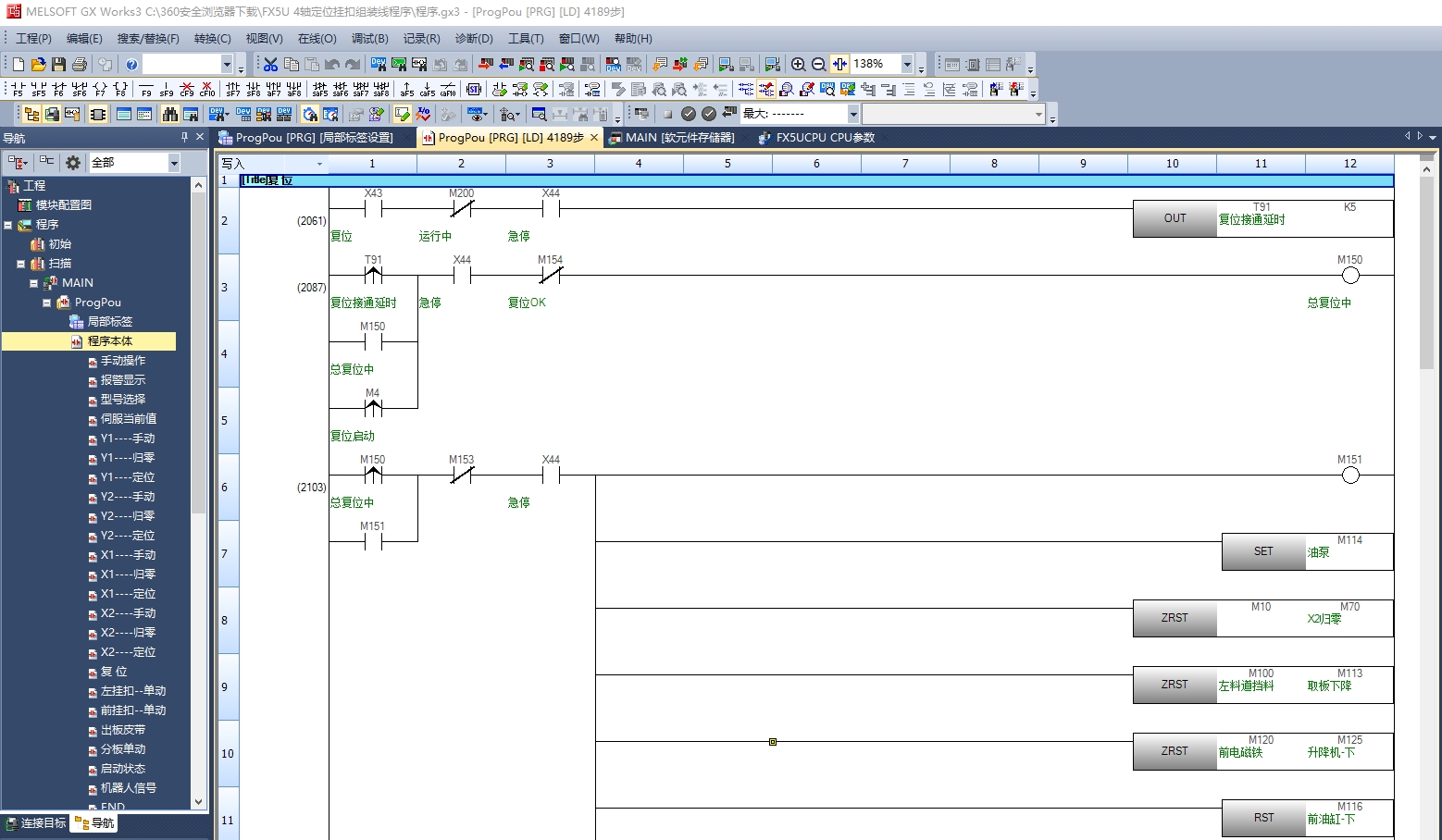

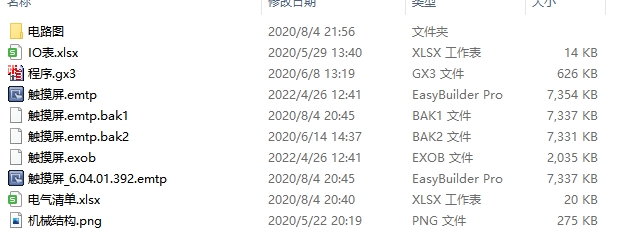

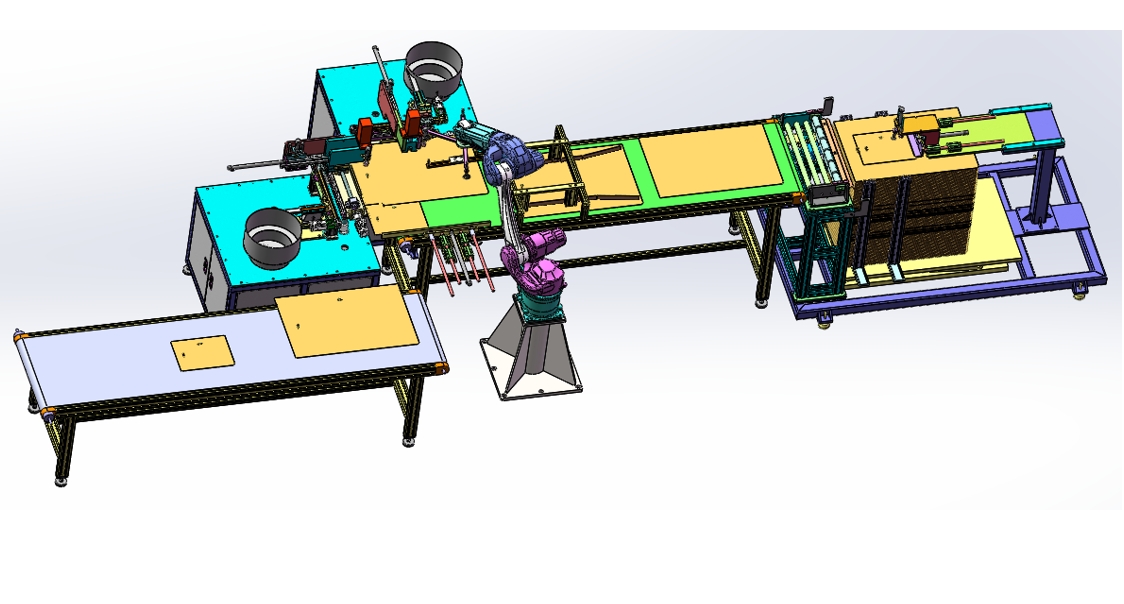

Mitsubishi三菱PLC FX5U 伺服机器人程序包括三菱FX5U程序威纶通触摸屏程序 IO表材料清单 eplan和PDF电气图 4轴伺服程序，1个机器人，FX5U结构化编程。

凌晨三点的工控人电脑屏幕总是亮得刺眼，攥着FX5U手册的手有点抖------这已经是第三遍核对伺服轴参数了。突然发现结构化程序里的某个功能块返回值异常，这种时候真想摔了威纶通触摸屏。别慌，咱们先来杯咖啡，拆解下这个四轴伺服的机器人控制项目。

结构化编程里有个叫AxisCtrl的功能块特别有意思，看看这个伺服使能部分的ST代码：

structured_text 复制代码

IF NOT Axis1.bServoReady THEN
    Axis1.diServoOK := FALSE;
    Axis1.diServoOn := TRUE;
    Axis1.doAlarmReset := TRUE;
    TON(Axis1.tResetTimer, T#500ms);
    IF Axis1.tResetTimer.Q THEN
        Axis1.doAlarmReset := FALSE;
    END_IF
END_IF

这段代码藏着三个关键点：上电先触发报警复位信号500ms（很多新手会忘记时序控制），伺服就绪信号取反逻辑处理（遇到过现场急停恢复后伺服无法启动的坑没？），最后用TON定时器实现脉冲信号（直接置位复位会出幺蛾子）。

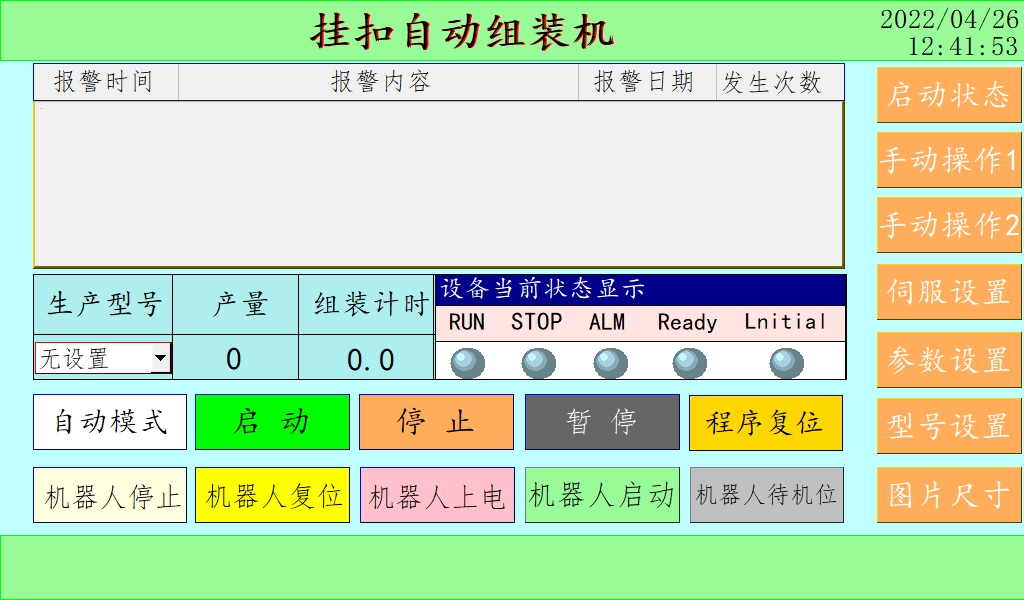

触摸屏上的IO监控界面绝对是个宝藏，威纶通EBPro里的元件地址直接对应PLC的%U区域。比如机械手夹爪状态显示，地址填个U3.12，背后对应的是：

structured_text 复制代码

//IO映射程序段
Robot.GripperStatus := %IX1.4;  //硬接线输入
%QX0.7 := Robot.GripperCmd;     //输出到继电器

这里有个骚操作------把物理IO点和结构化变量分开映射，后期维护时改接线不用动核心逻辑。但要注意EBPro里的地址必须和PLC变量表严格同步，我有次版本更新忘了同步，现场调试时触摸屏按钮全变僵尸了。

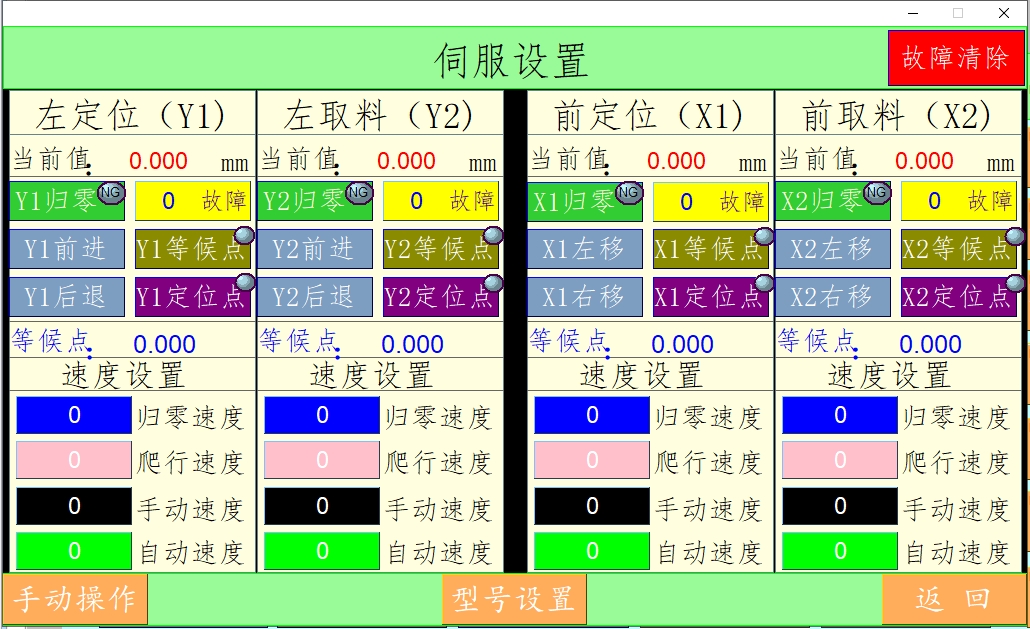

四轴伺服参数设置表里藏着魔鬼细节，特别是电子齿轮比计算。拿X轴举例：

structured_text 复制代码

//每转脉冲数 = (电机侧齿轮齿数 / 负载侧齿数) * 编码器分辨率
//实际项目参数
MC_GearIn[0].numerator := 24;     //电机齿轮
MC_GearIn[0].denominator := 120;   //负载齿轮
MC_GearIn[0].EncoderResolution := 131072; //17位编码器

计算结果要填到伺服驱动器的Pn202和Pn203参数里，但三菱的J4系列伺服有个坑------参数默认单位是0.1μm，直接填整数值会移动十倍距离。去年在东莞有个项目就因为这个参数，机械臂直接撞到防护栏上，现场火星四溅跟放烟花似的。

Eplan电气图里最容易被忽视的是24V电源分配，看看这个典型的供电回路：

eplan 复制代码

%F1.1 = SB1(急停按钮) → KA1(控制继电器线圈)
%F1.2 = SA1(模式选择) → PLC.X0
%F1.3 = 伺服驱动器使能回路

这里必须保证PLC、伺服驱动、传感器的0V基准点统一接地（别笑，真见过用不同相电源导致信号飘移的）。材料清单里的断路器容量要按峰值电流选，特别是伺服电机加速瞬间电流能达到额定值的3倍。

机器人程序与PLC的交互最考验设计功底，比如这个安全逻辑处理：

structured_text 复制代码

//机器人就绪信号与PLC互锁
Robot.Ready := %IX2.3 AND NOT EmergencyStop;
//发送给机器人的移动允许信号
%QX1.5 := SafeZoneClear AND (Axis[1].InPosition OR Axis[2].InPosition);

这里用了双重确认机制------既要各轴到达指定位置，又要安全光幕信号正常。但注意不要过度互锁，某次在汽车厂的项目因为安全信号检测过于敏感，导致产线每半小时就停机，甲方差点把我们工程师祭天了。

凌晨五点，伺服电机终于开始跳起机械之舞。看着示教器上的轨迹曲线，突然发现结构化编程里的面向对象思想无处不在------每个Axis对象封装了状态监测、控制命令、错误处理，这才是工业4.0时代该有的编程姿势。等等，报警灯怎么又闪了？靠，忘记喂料机的光电开关...这故事，下次酒桌上接着唠。
