常见问题整理总结

问题1：IIC为什么要用开漏模式？

答：

1. 实现总线的 "线与" 逻辑，支持多设备共享总线

IIC 总线是半双工、多主多从的串行总线，SDA（数据线）和 SCL（时钟线）两条线需要被总线上所有主 / 从设备共享。

开漏输出的特性 ：开漏引脚只有两种状态 ------低电平 和高阻态 ，无法主动输出高电平。要让总线呈现高电平，必须依赖外部上拉电阻。

线与逻辑的作用：当多个设备同时驱动总线时，只要有任意一个设备将引脚拉到低电平，整个总线的电平就会被拉低；只有所有设备都处于高阻态时，总线才会被上拉电阻拉到高电平。这个特性完美适配 IIC 的总线仲裁机制：当多个主设备同时发起通信时，能通过检测总线电平来判断是否发生冲突，避免数据错乱。

如果改用推挽模式，当两个设备同时输出高低电平，会造成电源和地的直接短路，不仅会烧毁芯片引脚，还会彻底破坏总线通信。

2. 支持不同电平的设备兼容

开漏模式下，总线的高电平电压由外部上拉电阻的电源决定，而非芯片内部的电源。

例如：3.3V 的 STM32 芯片和 5V 的 Arduino 芯片可以共存在同一条 IIC 总线上，只要将上拉电阻接到 3.3V 或 5V 电源（根据实际需求选择），就能实现跨电平通信。

推挽模式的高电平由芯片内部电源固定，无法灵活适配不同电压的设备。

3. 降低总线功耗与噪声

开漏模式下，总线在空闲状态时被上拉电阻拉到高电平，此时所有设备的引脚都处于高阻态，几乎不消耗电流。而推挽模式在输出高电平时会持续有电流流过，功耗更高，且更容易引入电磁噪声。

上拉电阻的阻值通常选择 4.7kΩ ~ 10kΩ，阻值过小会增加功耗，阻值过大会降低总线的响应速度。

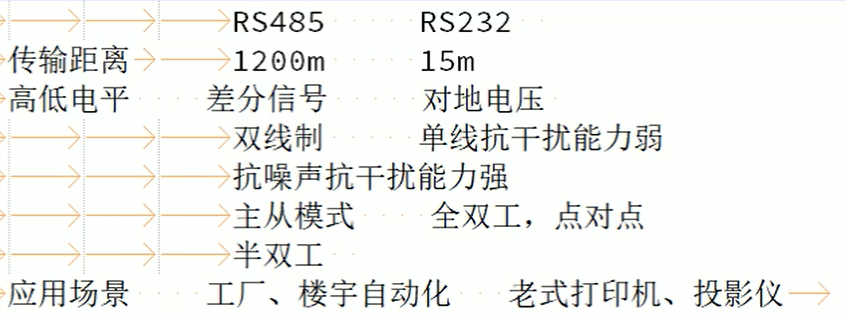

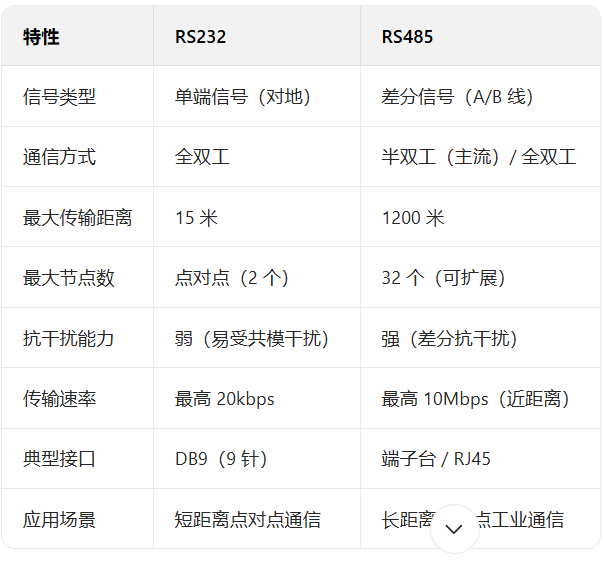

问2：串口RS485和RS232介绍下？

答：

一、 RS232 串口

RS232 是异步串行通信 的经典标准，主要用于短距离、点对点的设备通信。

电气特性

信号电平：采用单端信号 ，以地为参考。逻辑 1 对应 -3V ~ -15V ，逻辑 0 对应 +3V ~ +15V；低于 ±3V 的电压为无效电平。

接口引脚：常见 9 针（DB9）接口，核心引脚为 TXD（发送）、RXD（接收）、GND（接地），其余为握手信号（如 RTS、CTS），实际点对点通信时可仅接 3 根线。

通信特点

传输距离：理论最大 15 米，距离过长会导致信号衰减、抗干扰能力下降。

通信方式：全双工（TXD 和 RXD 独立，可同时收发）。

传输速率：常见速率为 9600bps、19200bps、115200bps，最高可达 20kbps（受距离限制）。

抗干扰能力：单端信号易受共模干扰，适合无强电磁干扰的室内短距离场景。

典型应用电脑与串口设备（如单片机、串口屏、GPS 模块）的直接连接，早期的鼠标、Modem 也采用 RS232 通信。

二、 RS485 串口

RS485 是为长距离、多节点工业通信设计的标准，全称为 EIA-RS-485-A，弥补了 RS232 传输距离短、抗干扰弱的缺点。

电气特性

信号电平：采用差分信号 ，通过两根线（A 线 / D+、B 线 / D-）的电压差表示逻辑：

逻辑 1：B 线电压 - A 线电压 > +200mV

逻辑 0：B 线电压 - A 线电压 < -200mV

接口引脚：核心为 A、B 两根差分线，无需单独接地（但实际工程中建议接屏蔽地以提升抗干扰性）。

通信特点

传输距离：理论最大 1200 米，传输速率与距离成反比（1200 米时速率约 10kbps，近距离可达 10Mbps）。

通信方式：半双工（同一时刻只能收或发，需通过控制引脚如 DE/RE 切换收发状态）；部分芯片支持全双工，但工业场景中半双工更常用。

节点数量：总线型拓扑结构，最多可支持 32 个节点（使用中继器可扩展至 256 个以上）。

抗干扰能力：差分信号可有效抑制共模干扰，适合工业现场、强电磁干扰环境。

典型应用工业控制总线（如 Modbus-RTU 协议）、楼宇自控、安防监控、智能仪表组网等多设备互联场景。

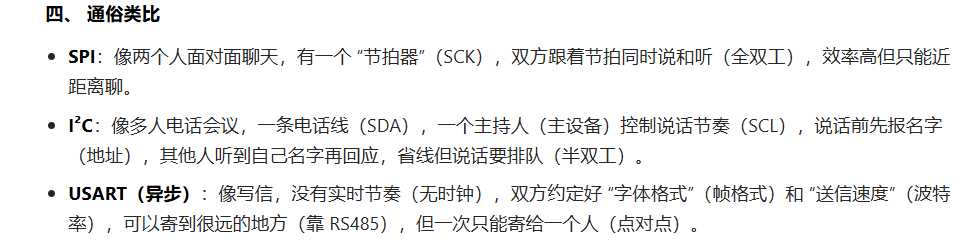

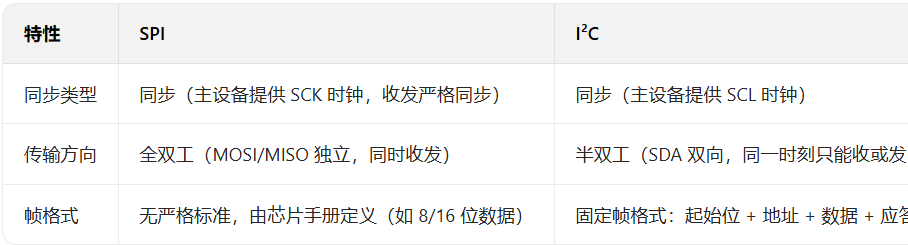

问3 SPI IIC USART 几种通讯协议有什么区别？

SPI
- 典型引脚：4 根 （主设备视角）
  - SCK：串行时钟（主设备产生，同步时序）
  - MOSI：主发从收
  - MISO：主收从发
  - NSS/CS：片选信号（主设备通过拉低对应引脚选中从设备）
- 拓扑：一主多从（星型 / 菊花链），每个从设备需要独立的 NSS 引脚；支持全双工。
- 无地址机制：靠片选信号区分设备。
I²C
- 典型引脚：2 根 （所有设备共用）
  - SCL：串行时钟（主设备产生）
  - SDA：串行数据（双向传输，靠上拉电阻维持电平）
- 拓扑：一主多从 / 多主多从（总线型），所有设备挂在同一条总线上。
- 地址机制：每个从设备有唯一 7 位 / 10 位地址，主设备通过地址寻址，无需片选引脚。

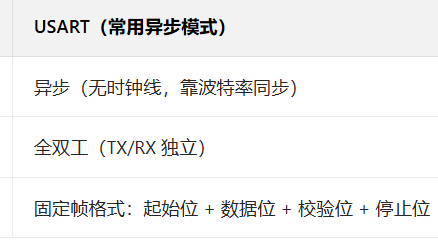

USART
- 典型引脚：2 根（异步模式）
  - TX：发送引脚
  - RX：接收引脚
- 同步模式需额外 SCK 时钟引脚，但极少使用。
- 拓扑：点对点（默认），若要多设备通信需搭配物理层（如 RS485 总线）。
- 无时钟线（异步模式）：靠约定波特率、帧格式（起始位 + 数据位 + 停止位）同步。

3. 传输速率与距离

SPI
- 速率：最高可达几十 Mbps（如 STM32 的 SPI 最高支持 45Mbps），速率仅受限于芯片和外设性能。
- 距离：极短（厘米级），仅适合芯片间板载通信（如 MCU 与 Flash、显示屏、ADC 芯片通信）。
I²C
- 速率：分三个等级
  - 标准模式：100kbps
  - 快速模式：400kbps
  - 高速模式：3.4Mbps
- 距离：短距离（米级内），适合板载或近距离多设备组网（如传感器阵列、EEPROM 芯片）。
USART
- 速率：常见 9600bps~115200bps，最高可达数 Mbps（近距离）。
- 距离：取决于物理层
  - 直接 TTL 电平：几十厘米
  - 转 RS232：15 米
  - 转 RS485：1200 米

4. 抗干扰能力

SPI：无应答机制，抗干扰弱，适合电磁环境稳定的板内通信。
I²C：有应答（ACK/NACK）机制，主设备可检测数据是否传输成功，抗干扰中等。
USART ：异步模式无应答，但若搭配 RS485 差分物理层，抗干扰极强，适合工业现场。
