HarmonyOS 5 极致动效实验室： Canvas 高阶动画的实现

大家好，我是不想掉发的鸿蒙开发工程师城中的雾。

前几期我们玩转了各种标准组件的动画。但在实际开发中，总有一些需求让设计师天马行空，让开发者头秃："这个波浪起伏的效果怎么做？"、"这个像琴弦一样能拨动的线条怎么做？"、"那种黑客帝国的代码雨怎么做？"

这时候，标准的 Column 和 Row 已经无能为力了。我们需要使用到高阶组件------Canvas（画布）。

在 HarmonyOS 中，Canvas 组件提供了高性能的 2D 绘制能力。在这里，UI 不再是堆积木，而是用代码（数学公式）一笔一画"算"出来的。本期文章，带大家重拾三角函数和贝塞尔曲线，手绘出 "液态波浪" 、"物理琴弦" 和 "代码雨" 等非常规的动效。

1. 为什么要用 Canvas？

标准的声明式 UI（如 ArkUI 的组件）本质上是盒子模型 。虽然你可以旋转、缩放它们，但你很难改变它们的形状结构。

Canvas 的优势在于：

像素级控制：你可以精确控制屏幕上的每一个点。
形态自由：波浪、粒子、不规则图形，想画什么画什么。
数学计算 ：利用 Math.sin、Bezier Curve 等数学工具生成自然界的动态。

2. 核心原理：绘制循环

与声明式 UI 的"状态驱动"不同，Canvas 动画通常是 "逐帧重绘" 的。

清空画布 ：ctx.clearRect(...) （或者用半透明矩形覆盖制造拖尾）。
计算下一帧数据：比如波浪的相位偏移、粒子的新坐标。
绘制图形 ：ctx.beginPath(), ctx.moveTo(), ctx.fill()...
请求下一帧 ：形成循环（通常使用 setInterval 或 requestAnimationFrame）。

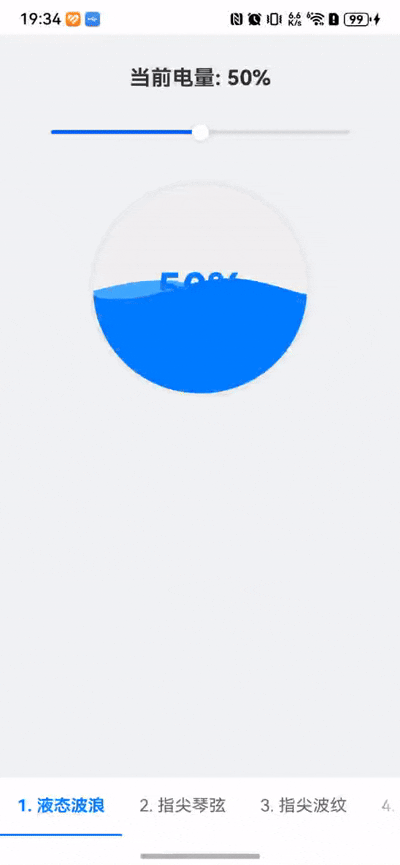

3. 实战一：液态波浪电池

这是一个经典的充电动画：圆球内部有水波在晃动，且水位随电量变化。

核心算法：正弦波

波浪的本质就是正弦曲线 y = A * sin(ωx + φ) + k。

A (振幅)：波浪有多高。
φ (相位)：控制波浪的移动（动画的关键）。
k (偏距)：控制水位的高度。

我们只需要在每一帧改变 φ (相位)，波浪就会流动起来。

复制代码

// 每一帧的绘制逻辑
ctx.beginPath();
ctx.moveTo(0, height); // 左下角起点

// 从左到右画出正弦线
for (let x = 0; x <= width; x += 5) {
  // y = A * sin(B * x + C) + D
  const y = amplitude * Math.sin(frequency * x + phase) + waterLevel;
  ctx.lineTo(x, y);
}
// 封闭路径（形成水体）
ctx.lineTo(width, height);
ctx.lineTo(0, height);
ctx.fillStyle = '#007DFF';
ctx.fill();

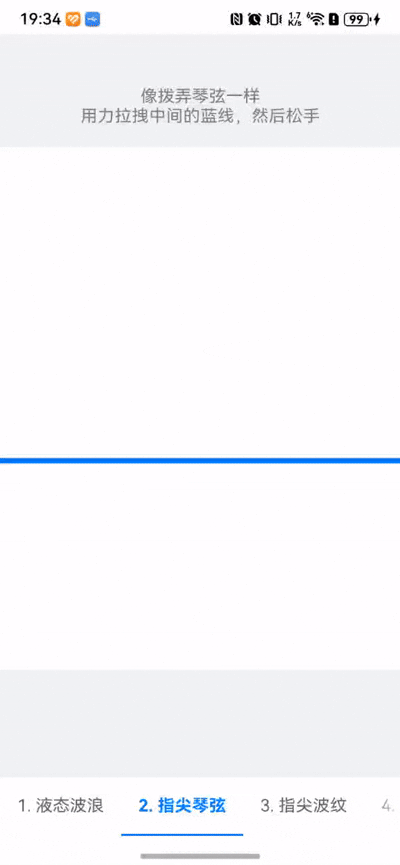

4. 实战二：指尖琴弦

标准的动画库很难实现"软体"效果。比如一根绳子，你拉它一下，它会弯曲，松手后会像琴弦一样阻尼震荡。

这需要结合 物理模型 和 贝塞尔曲线。

核心思路

绘制：使用二次贝塞尔曲线 quadraticCurveTo(controlX, controlY, endX, endY)。其中 (controlX, controlY) 就是我们手指拉扯的控制点。
交互：手指拖动时，更新控制点坐标。
物理：松手后，利用弹簧公式（胡克定律）计算控制点的回弹运动。

// 物理计算循环
if (!isDragging) {
const force = (targetY - controlY) * stiffness; // 弹性力
velocityY += force;
velocityY *= damping; // 阻尼衰减
controlY += velocityY;
}

// 绘制曲线
ctx.beginPath();
ctx.moveTo(0, stringHeight); // 左端点
// 控制点决定了绳子的弯曲程度
ctx.quadraticCurveTo(controlX, controlY, canvasWidth, stringHeight);
ctx.stroke();

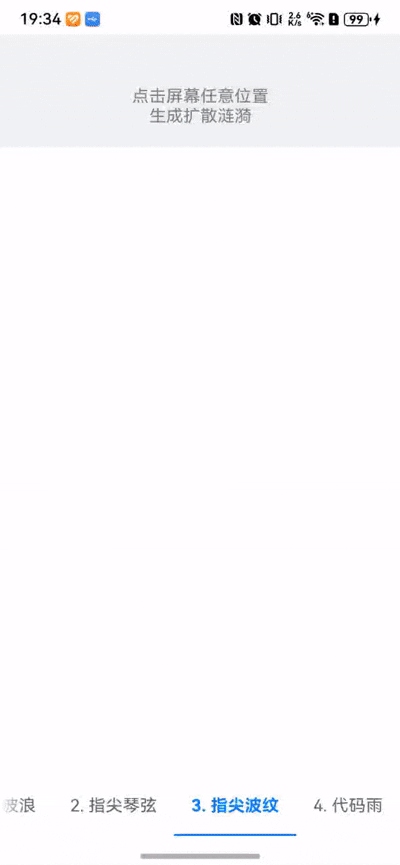

5. 实战三：交互式水波纹

点击屏幕，产生扩散的水波纹。这涉及到 Canvas 的状态管理。我们需要维护一个"波纹数组"，每一帧更新它们的半径和透明度，并剔除已经消失的波纹。

复制代码

// 渲染循环
ripples.forEach((r, index) => {
  r.radius += 5;      // 扩散
  r.opacity -= 0.02;  // 消失

  if (r.opacity <= 0) {
    ripples.splice(index, 1); // 移除死掉的波纹
  } else {
    // 绘制圆环
    ctx.beginPath();
    ctx.arc(r.x, r.y, r.radius, 0, Math.PI * 2);
    ctx.strokeStyle = `rgba(0, 125, 255, ${r.opacity})`;
    ctx.stroke();
  }
});

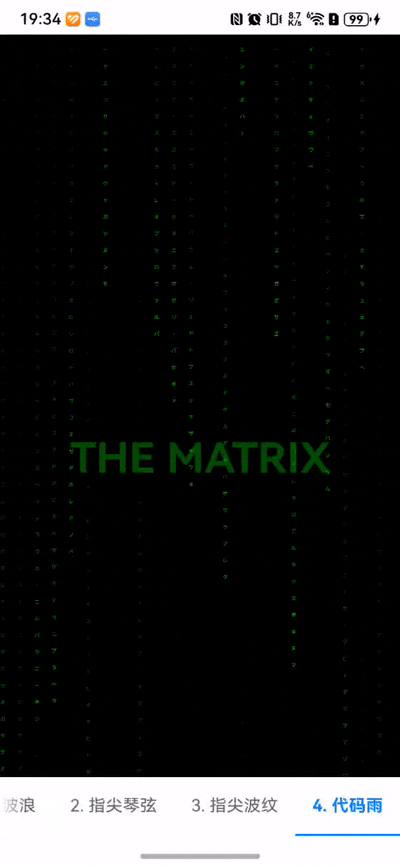

6. 实战四：黑客帝国代码雨

如何实现那种带有长长拖尾的绿色代码雨？

关键技巧：拖尾特效 (Trail Effect)

不要使用 clearRect 完全清空画布。相反，每一帧都画一个带透明度的黑色矩形覆盖全屏。

上一帧的文字被覆盖了一层 5% 的黑，变暗了。
上上帧的文字被覆盖了两层 5% 的黑，更暗了。

这就自然形成了"渐隐拖尾"的效果。

// 1. 制造拖尾 (关键！)
ctx.fillStyle = 'rgba(0, 0, 0, 0.05)'; // 5% 透明度的黑
ctx.fillRect(0, 0, width, height);

// 2. 绘制新文字
ctx.fillStyle = '#0F0'; // 亮绿色
ctx.font = '16px monospace';
drops.forEach((y, i) => {
const text = String.fromCharCode(0x30A0 + Math.random() * 96);
ctx.fillText(text, i * fontSize, y * fontSize);
复制代码
```
// 随机重置，造成参差不齐的下落感
if (y * fontSize > height && Math.random() > 0.975) {
  drops[i] = 0;
}
drops[i]++; // 下落一行
```
});

总结

Canvas 是动效开发的深水区。它虽然难（需要数学基础），但它能实现更多非常规的动画。

波浪：用三角函数 (Math.sin)。
形变：用贝塞尔曲线 (quadraticCurveTo)。
粒子：用数组管理状态。
拖尾：用半透明遮罩代替清屏。

下一期，我们将使用 HarmonyOS 的 粒子动画 (Particle) 实现满屏烟花和点赞气泡，达到视觉上的盛宴。
