一、74HC595
74HC595 是一个8位串行输入、并行输出的位移缓存器，其中并行输出为三态输出（即高电平、低电平和高阻抗）。

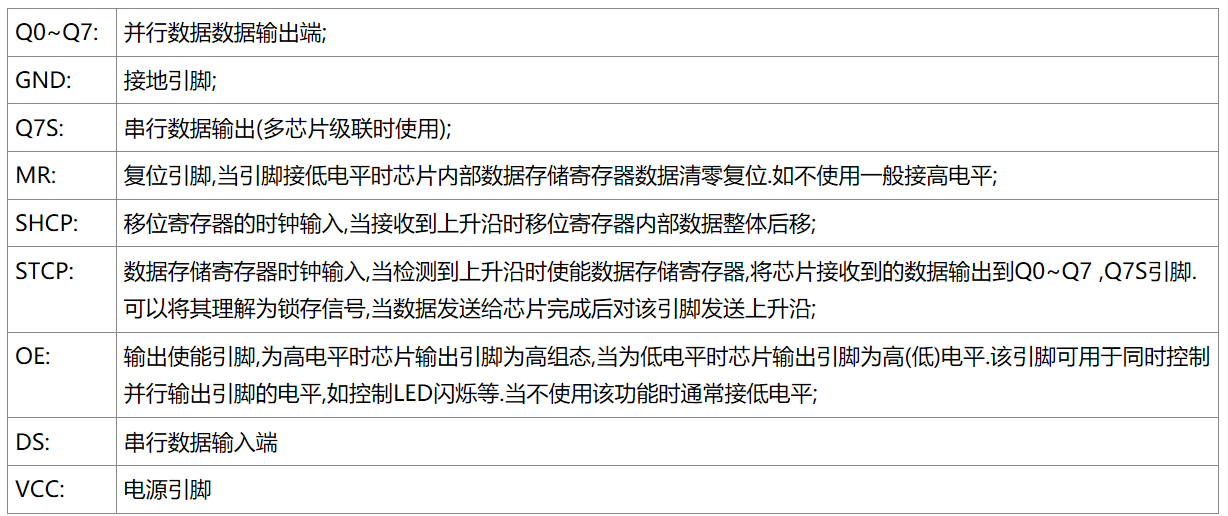

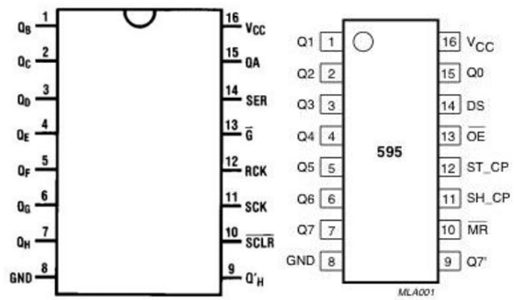

1、芯片引脚

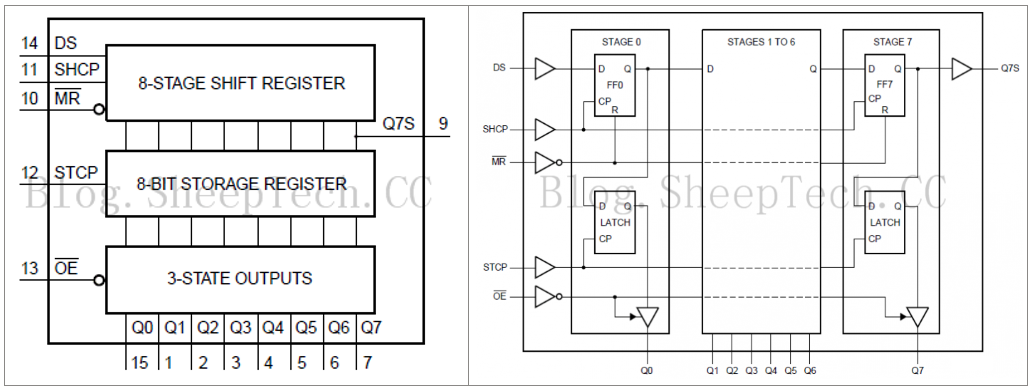

2、内部框图
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是单独的时钟。

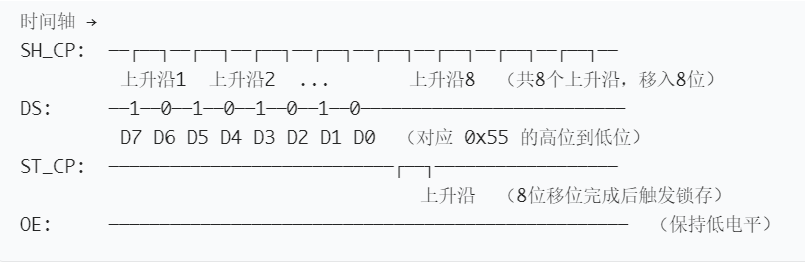

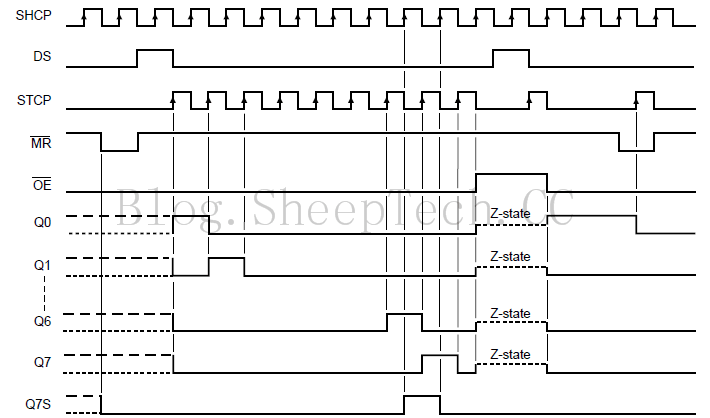

3、时序操作
工作时序由串行数据（DS）、移位时钟（SHCP）、存储时钟（STCP） 三个核心信号控制，部分型号还支持输出使能（OE） 和清零（MR） 信号。
74HC595 的时序分为 移位阶段 和 锁存阶段：
移位阶段：
数据DS在移位时钟SHCP的上升沿输入，在SHCP的上升沿进入到存储器中，（高位D7先入，低位D0后入）。
锁存阶段：
当 8 位数据全部移入后，一个 ST_CP 上升沿会将移位寄存器的数据锁存到输出寄存器，驱动并行引脚输出。
输出使能（OE）：低电平有效，需在锁存前拉低，否则输出为高阻态；若保持低电平，锁存后数据会立即输出。
异步清零（MR）：低电平有效，无需时钟触发，拉低时直接清空移位寄存器；正常工作时需接高电平或通过上拉电阻固定。
二、单芯片工模式

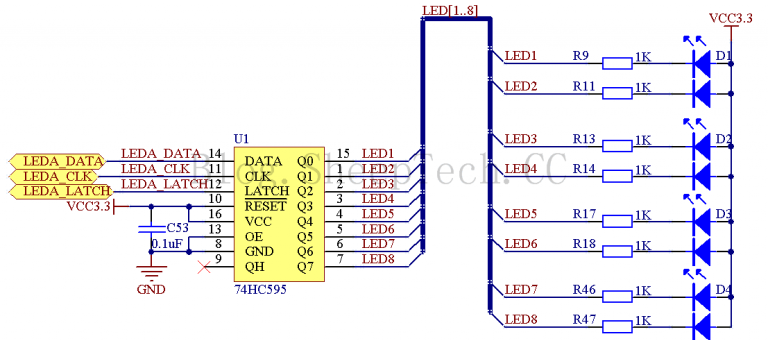

1、原理图
2、驱动代码
1）、74hc595.h
c
#ifndef _74HC585_H_
#define _74HC585_H_
#include<reg52.h>
#include<intrins.h>
// 引脚定义（可根据实际硬件修改）
sbit HC595_DS = P3^4; // 串行数据输入
sbit HC595_SH_CP = P3^6; // 移位时钟
sbit HC595_ST_CP = P3^5; // 锁存时钟
// 延时函数（简单延时，可根据主频调整）
void HC595_Delay(unsigned int t);
/**
* @brief 向74HC595发送一个字节数据（高位先行）
* @param dat 要发送的8位数据
*/
void HC595_Send_Byte(unsigned char dat);
/**
* @brief 锁存数据到输出寄存器（并行输出）
*/
void HC595_Latch(void);
/**
* @brief 发送多个字节数据（级联74HC595时使用）
* @param pdat 数据数组指针
* @param len 数据长度（级联个数）
*/
void HC595_Send_Multi_Byte(unsigned char *pdat, unsigned char len);
/**
* @brief 清空74HC595输出（输出全0）
*/
void HC595_Clear(void);
#endif2）、74hc595.c
c
#include<74hc595.h>
// 延时函数（简单延时，可根据主频调整）
void HC595_Delay(unsigned int t)
{
unsigned int i, j;
for(i = t; i > 0; i--)
for(j = 110; j > 0; j--);
}
/**
* @brief 向74HC595发送一个字节数据（高位先行）
* @param dat 要发送的8位数据
*/
void HC595_Send_Byte(unsigned char dat)
{
unsigned char i;
HC595_SH_CP = 0; // 移位时钟初始低电平
for(i = 0; i < 8; i++) // 逐位发送8位数据
{
HC595_DS = dat & 0x80; // 取最高位
dat <<= 1; // 左移一位，准备下一位
// 移位时钟上升沿，将DS数据移入移位寄存器
HC595_SH_CP = 1;
_nop_(); // 空操作，保证时钟宽度
HC595_SH_CP = 0;
}
}
/**
* @brief 锁存数据到输出寄存器（并行输出）
*/
void HC595_Latch(void)
{
HC595_ST_CP = 1;
_nop_(); // 保证锁存时钟宽度
HC595_ST_CP = 0;
}
/**
* @brief 发送多个字节数据（级联74HC595时使用）
* @param pdat 数据数组指针
* @param len 数据长度（级联个数）
*/
void HC595_Send_Multi_Byte(unsigned char *pdat, unsigned char len)
{
unsigned char i;
// 从最后一个芯片开始发送（级联时高位在前）
for(i = len; i > 0; i--)
{
HC595_Send_Byte(pdat[i-1]);
}
HC595_Latch(); // 所有数据移位完成后统一锁存
}
/**
* @brief 清空74HC595输出（输出全0）
*/
void HC595_Clear(void)
{
HC595_Send_Byte(0x00);
HC595_Latch();
}3）、mian.c
c
#include<reg52.h>
#include "74hc595.h"
void main()
{
unsigned char test_dat = 0x01;
HC595_Clear(); // 初始化为全0
while(1)
{
HC595_Send_Byte(test_dat); // 发送数据
HC595_Latch(); // 锁存输出
HC595_Delay(500); // 延时
test_dat <<= 1; // 左移一位，流水灯效果
if(test_dat == 0)
test_dat = 0x01; // 复位，重新开始
}
}三、级联工作模式

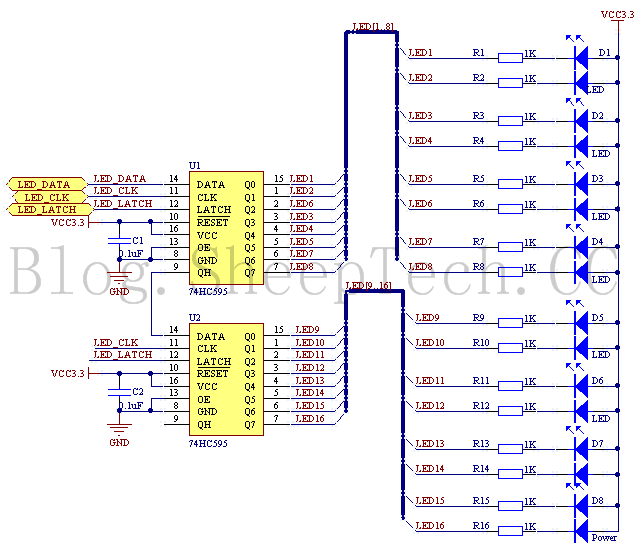

1、原理图
2、驱动代码
1）、main.c
c
#include<reg52.h>
#include "74hc595.h"
void main()
{
unsigned char test_dat[2] = {0xAA,0x55}; // 低8位0x55，高8位0xAA
HC595_Clear(); // 初始化为全0
HC595_Send_Multi_Byte(test_dat, 2); // 发送2字节，自动锁存
HC595_Latch(); // 锁存输出
while(1)
{
}
}
