电路
倍压整流电路
这种电路可以将低压放大，但是电流比较小
适合：电蚊拍等

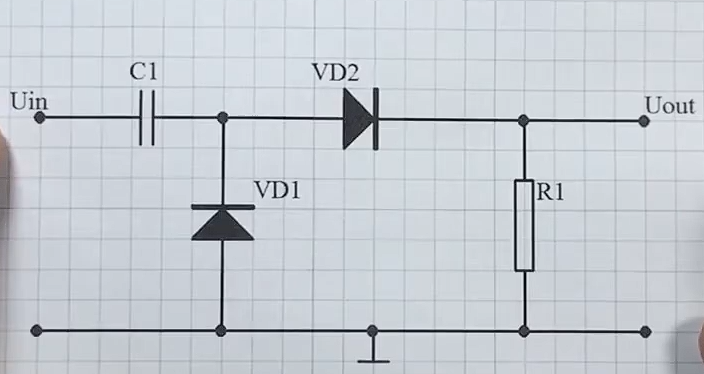

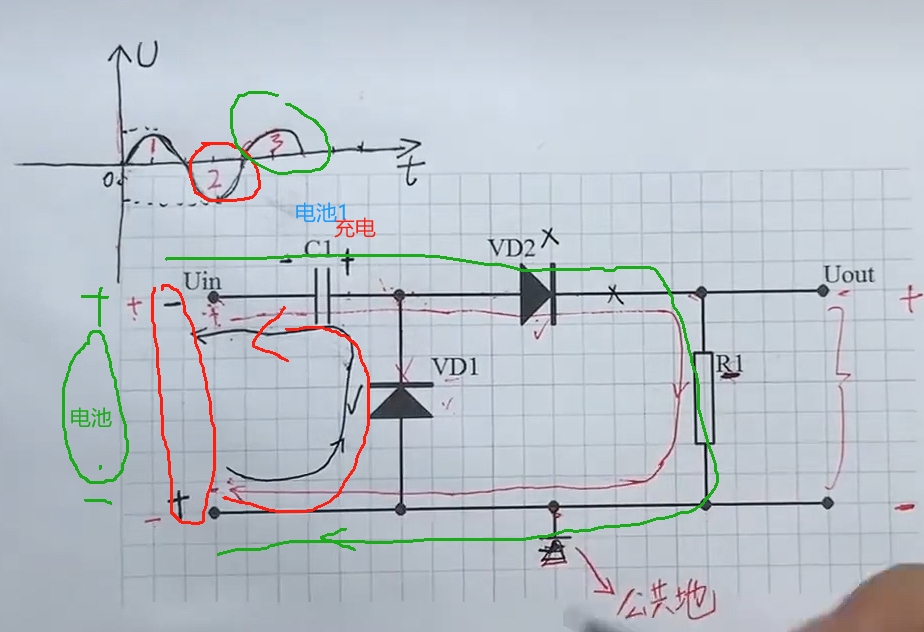

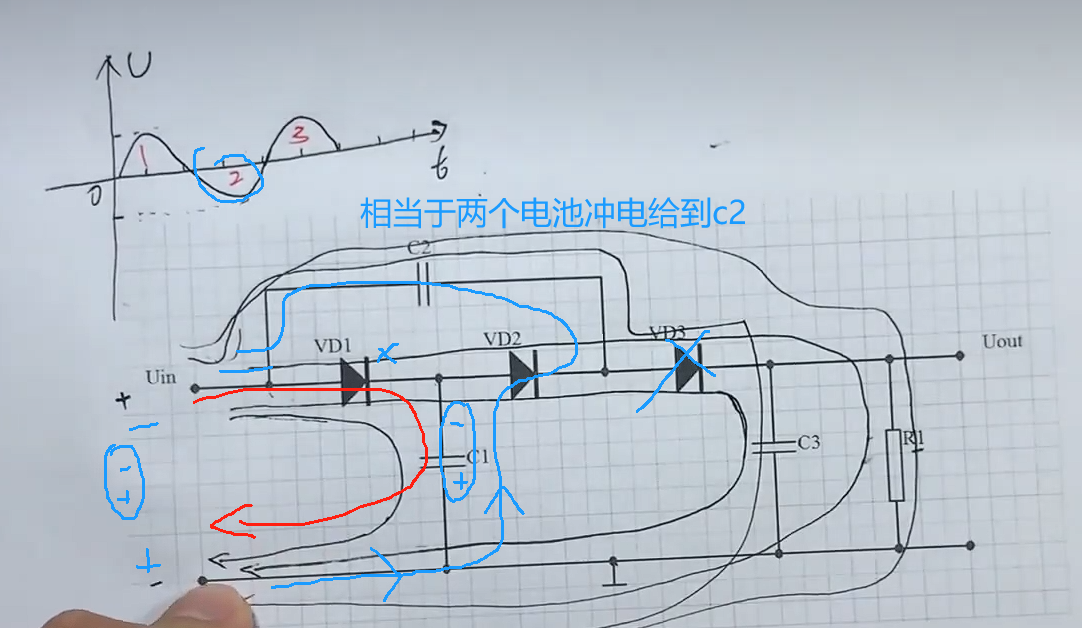

二倍压整流电路
!在这里插入图片描述(https://i-blog.csdnimg.cn/direct/ebc93f2d432744f79fcd2a297bf7d753.png

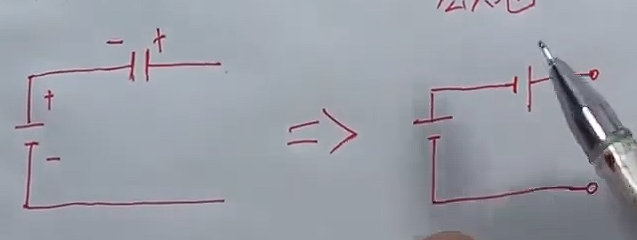

也就是两个电池

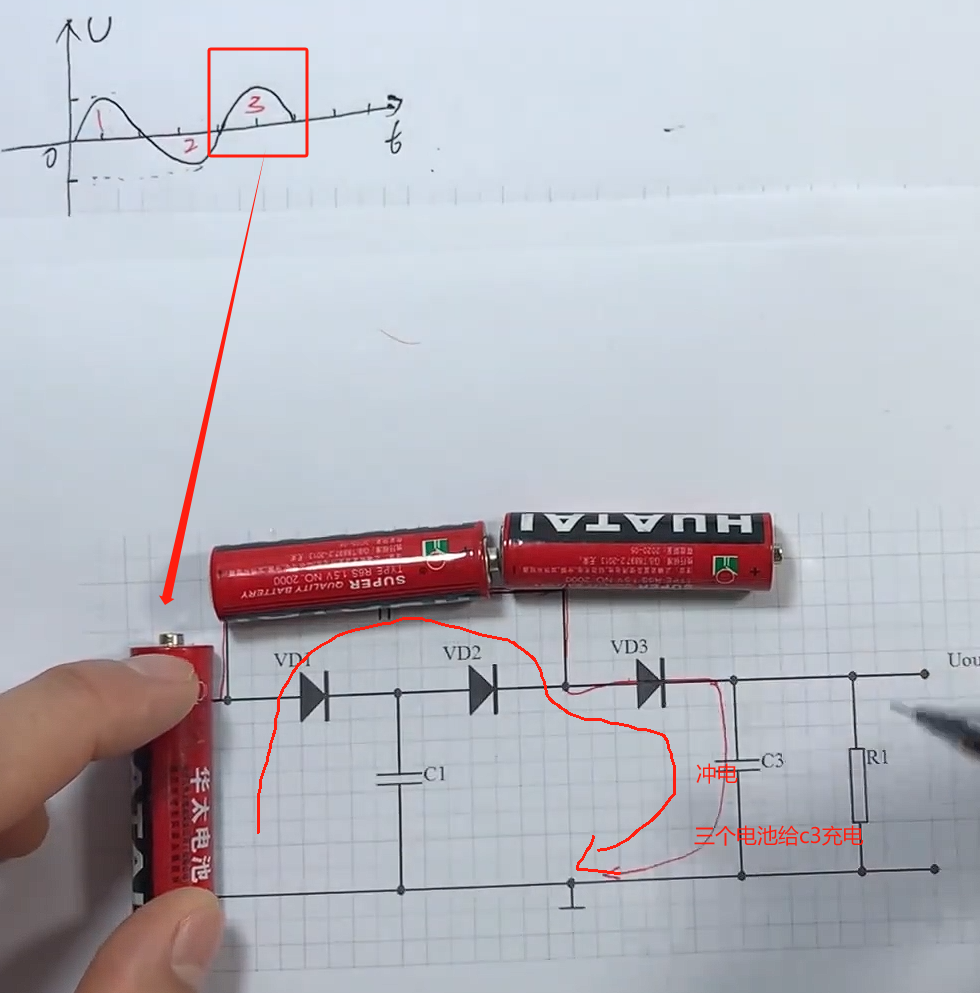

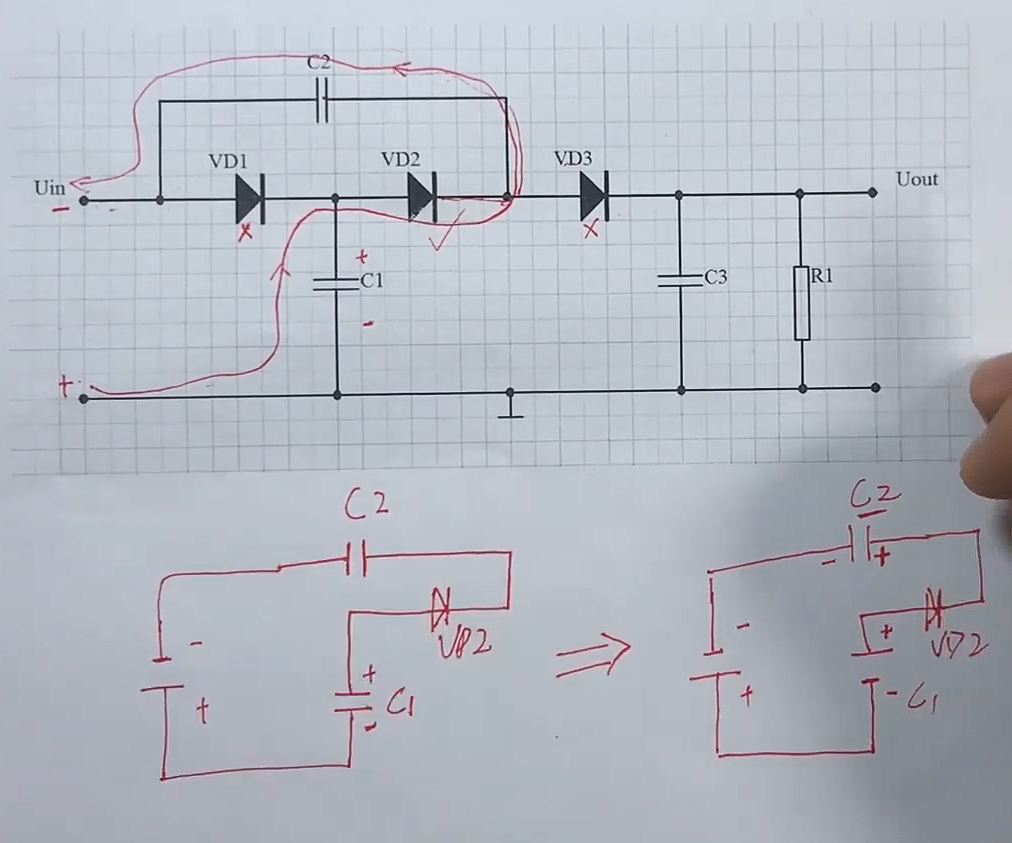

三倍压整流电路

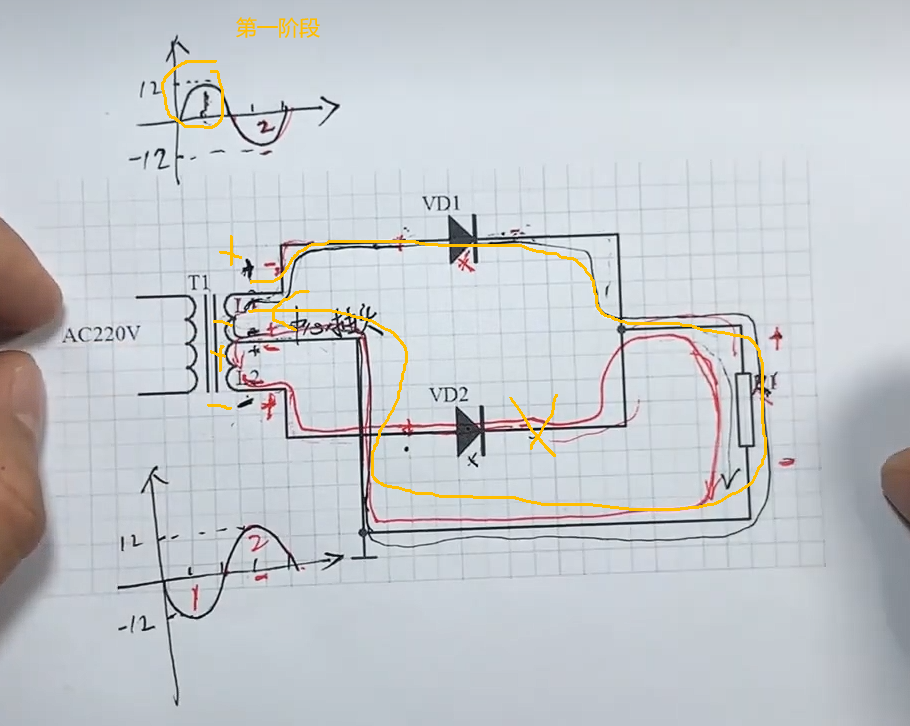

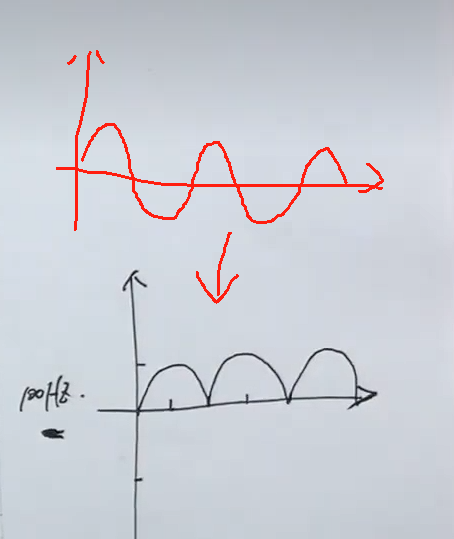

全波整流
桥式整流

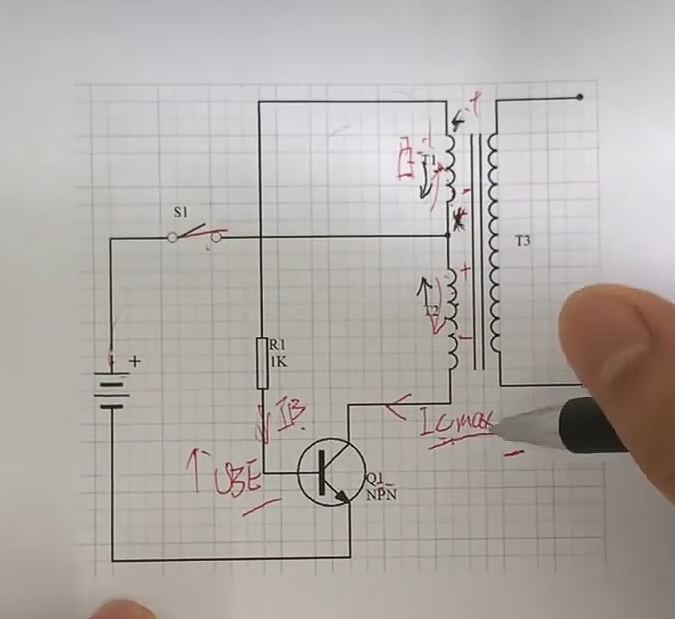

三极管自激震荡
T2会影响T1
注意电感的的自感和相互的互感
s1闭合，电流从无 =》有 T1、T2阻碍电流产生，t1产生上负下正的感应电动势，t2产生上正下负的感应电动势。t1受t2影响，本身自感倍抵消，变成上正下负，那么就和电源一起叠加，使得ube上升，ib上升，ic上升，三极管进入饱和，ic达到max，那么电流不变，那么就不再产生感应电动势磁场，则ube下降，ic下降，那又使得t2t1产生阻止电流减少的感应电动势，然后t2影响t1，变成t2和t1克制电源，使得ube下降，下降到低于导通压降0.7v，那么三极管截止，那么ic急剧下降（从有 =》无），那么t2的感应电动势达到最大。。。。。

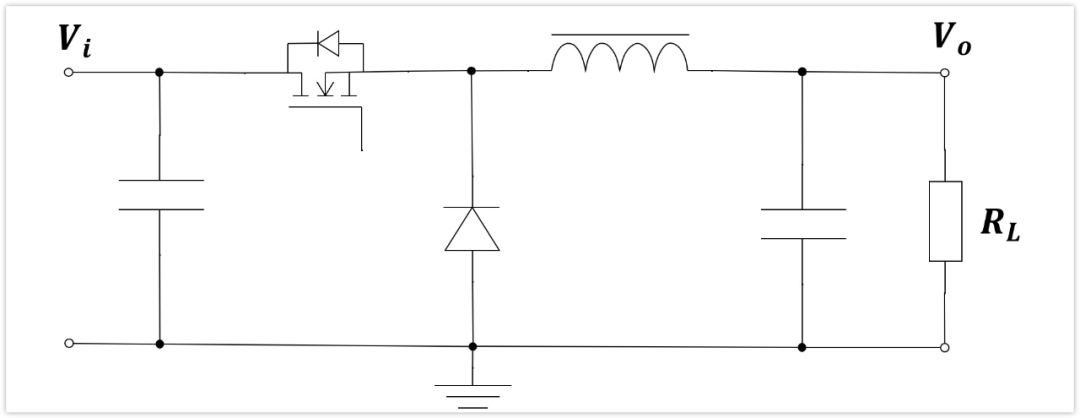

buck电路
12v输入，但是灯泡只需要3v。那么12v过去灯泡就烧了
所以我们需要降压，
1，那么我们加个电感（电流不能突变），电流缓慢上升，上升到额定电流之前关断开关，然后再闭合...
2，在一的基础上：我们添加一个二极管，在s断开的时候，电流有回路消耗流走，更安全
3，再加个电容，使得电流更平滑，滤波
4，再把机械开关s换成mos管，损耗更小。给栅极添加pwm波，控制mos管的开通开改变输出电压大小

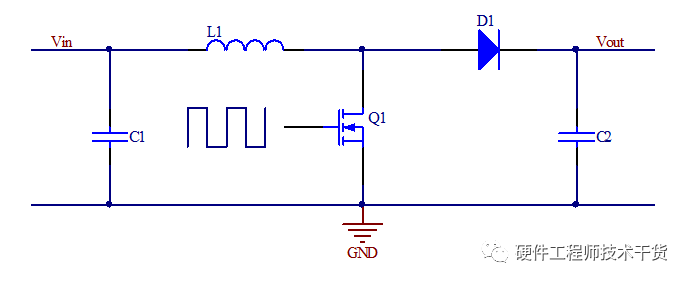

boost电路
我们可以看到q1关断的时候，电路还是导通的，此时输出电压=输入电压-二极管压降。
现在再将q1闭合，那么电感产生阻碍电流向右移的电动势（自感出一个与电流方向相反的电动势），此时电感的电动势是左正右负，与电源电动势方向相反。【可以理解为：这段时间是给电感储能】
那么当q1再次断开，电流减少，而此时电感又不给他减少，所以又自感出左负右正的电动势，相当于串联多了一个电源，那么电流，电压不就大了嘛

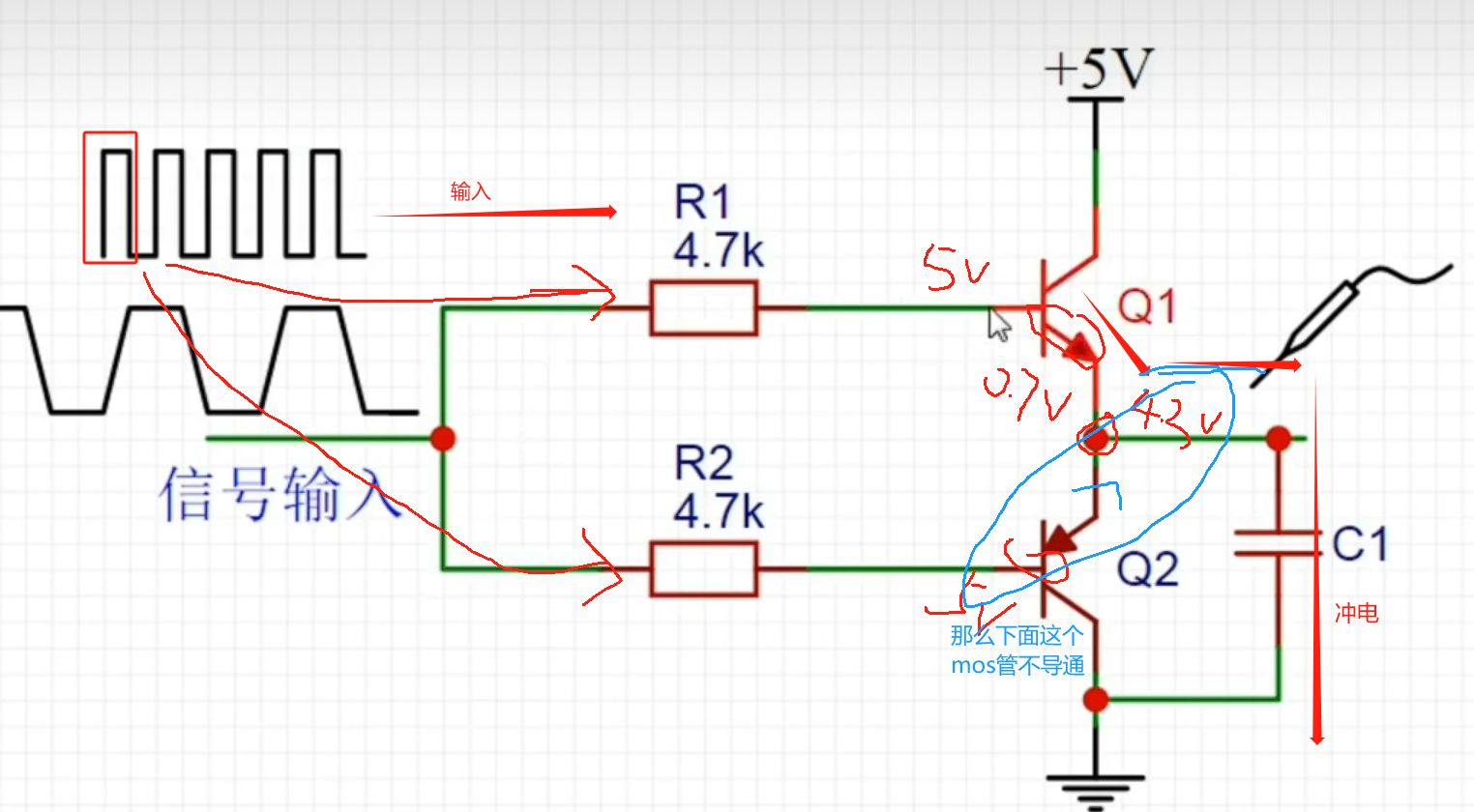

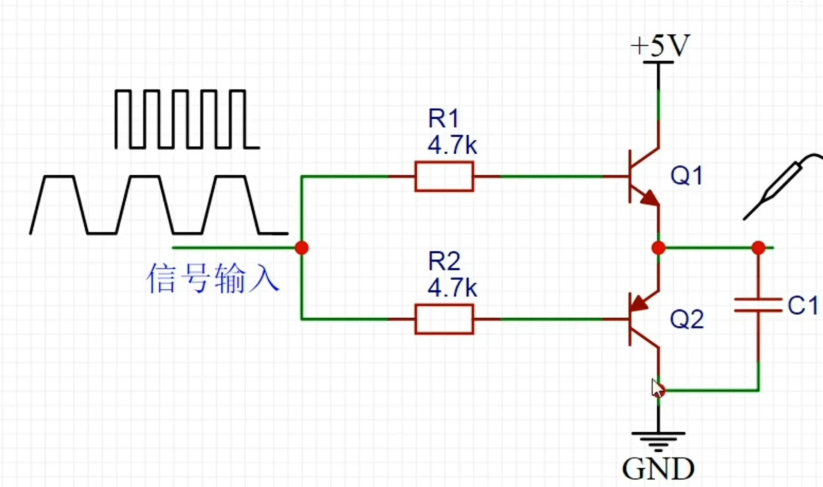

推挽电路
输入5v的方波信号，当输入是5v，q1导通，q2截止，给c1冲电。输出高电平

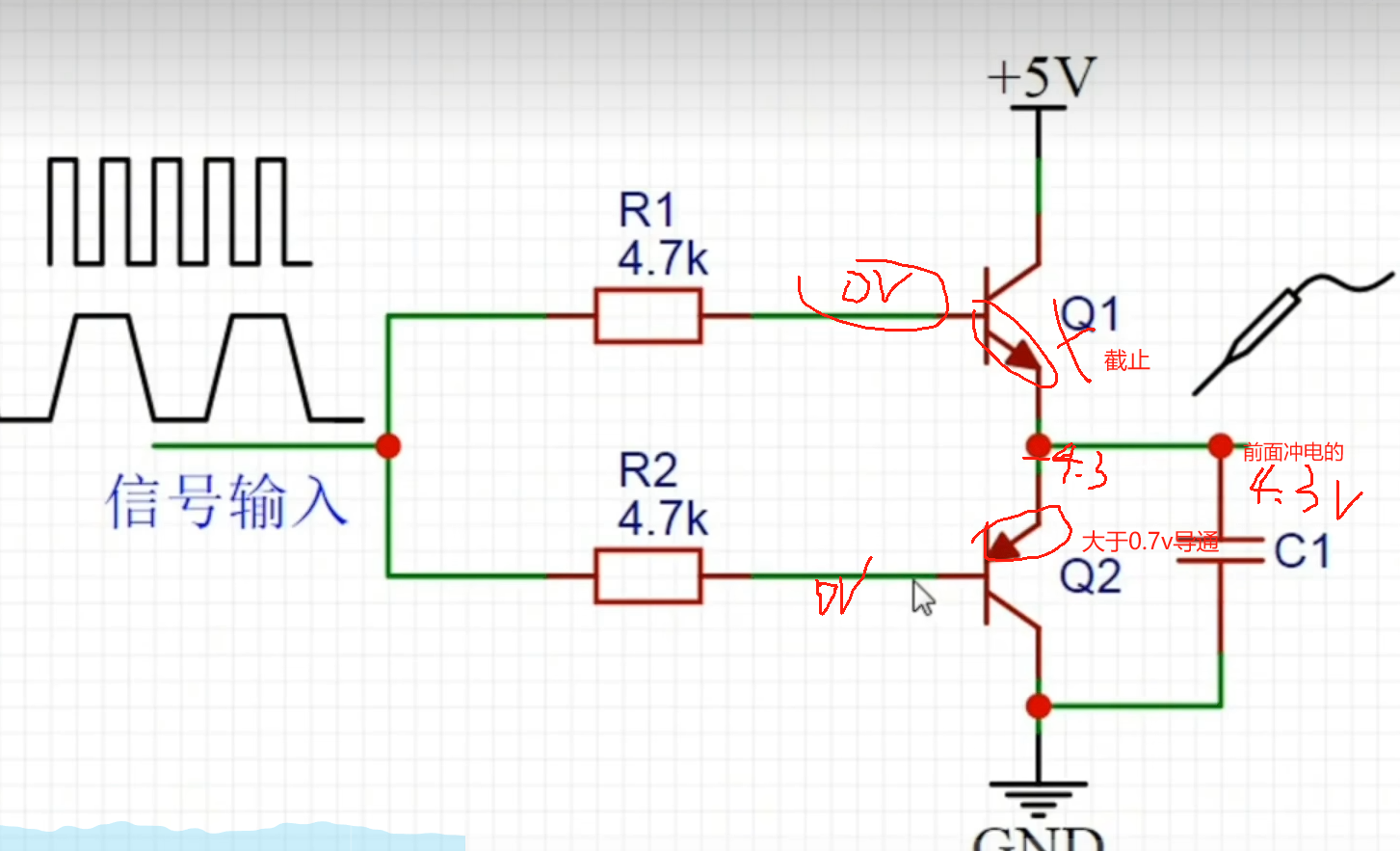

下方三极管导通，c放电，输出低电平

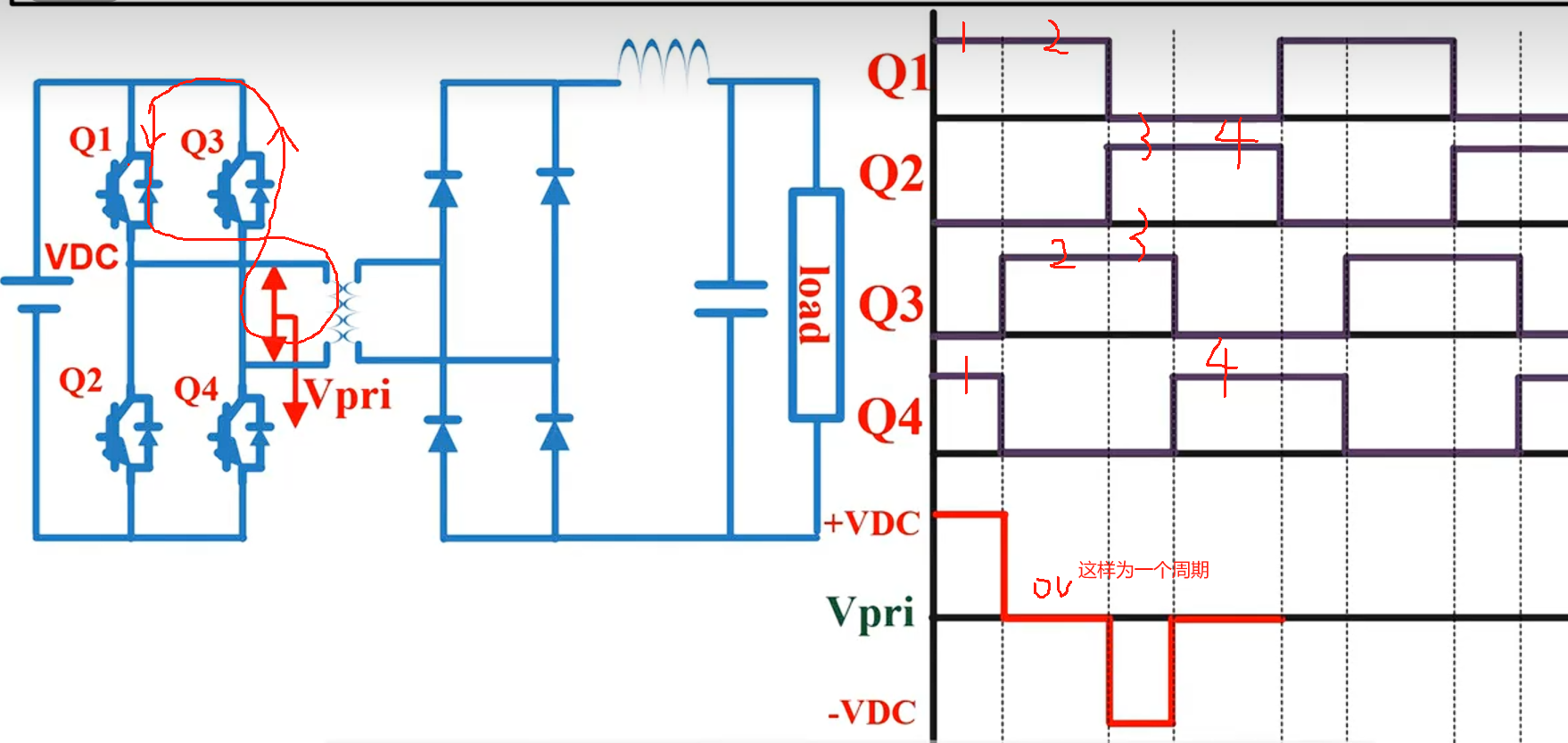

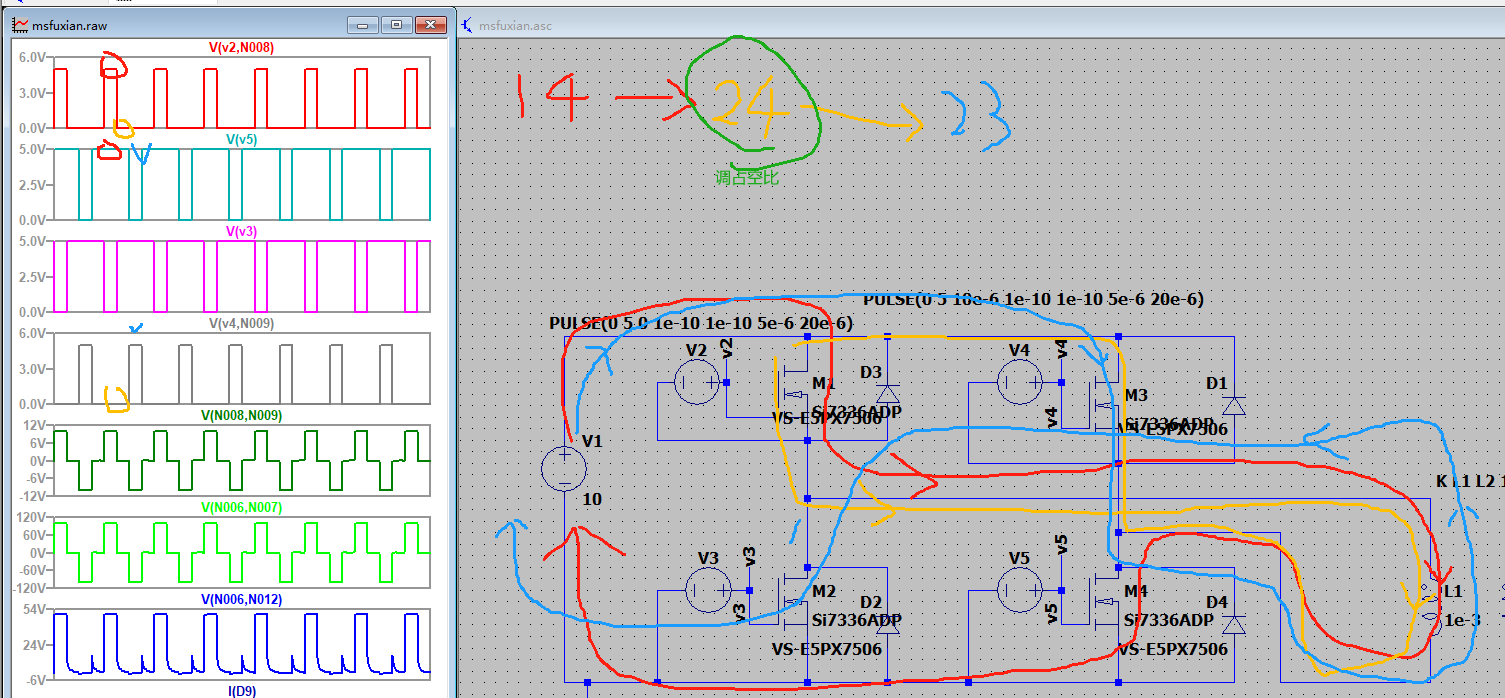

移相全桥电路dcdc变换器
为了避免直通，q2的owm信号要和q1异相180度
