核心原理------搞懂"电调如何工作"。
这个阶段的目标是，从"是什么"深入到"怎么工作"，理解电调内部的运行逻辑，为后续的选型、调试和故障排查打下坚实的理论基础。

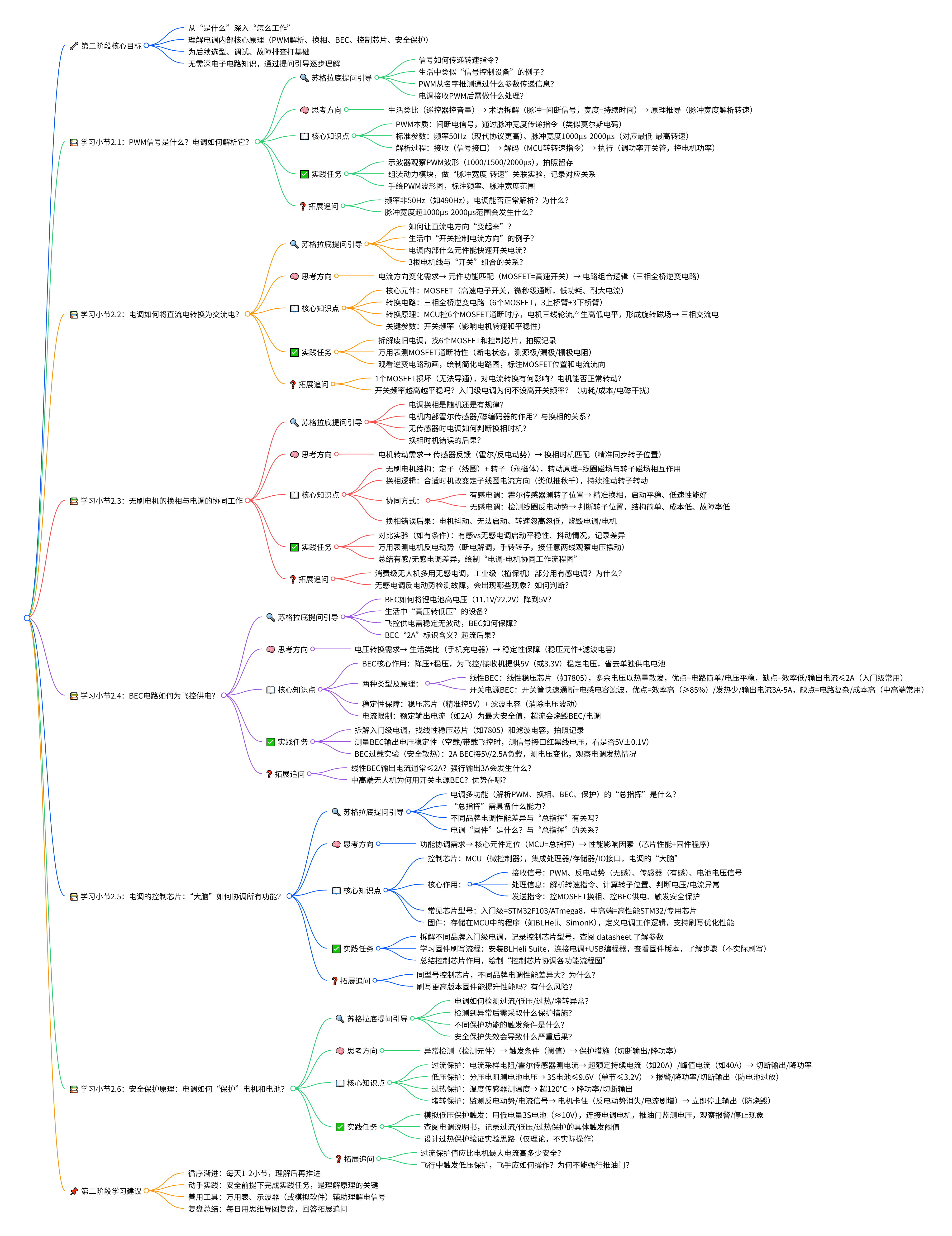

第二阶段：核心原理------搞懂"电调如何工作"（第4-10天）
核心目标：从"是什么"深入到"怎么工作"，理解电调的内部核心原理（如PWM信号解析、换相原理、BEC工作原理），为后续选型、调试打下基础。本阶段需要少量电子电路基础概念，将通过提问引导逐步理解，无需恐惧。
| 学习小节 | 苏格拉底提问引导 | 思考方向 | 核心知识点（通俗易懂版） | 实践任务 | 拓展追问 |
|---|---|---|---|---|---|
| 2.1 先搞懂基础：PWM信号是什么？电调如何解析它？ | 1. 上一阶段提到"电调通过接收飞控的PWM信号控制电机转速"，你觉得"信号"是如何传递"转速指令"的？ 2. 生活中有没有类似"用信号控制设备运行"的例子？（提示：遥控器控制电视音量） 3. PWM是"脉冲宽度调制"的缩写，从名字推测，它可能通过什么参数来传递信息？ 4. 电调接收PWM信号后，需要做什么处理才能控制电机转速？ | 从"生活类比→术语拆解→原理推导"：先通过生活中"遥控器控音量"的例子理解"信号传递指令"的逻辑，再拆解"脉冲宽度调制"的含义（脉冲=间断的信号，宽度=信号持续时间），最后推导电调如何通过"脉冲宽度"解析转速指令。 | 1. PWM信号的本质 ：一种"间断的电信号"，通过"脉冲宽度"（信号持续的时间）来传递控制指令，类似"莫尔斯电码"（通过长短信号传递信息）。 2. 无人机PWM信号的标准参数 ： - 频率 ：通常为50Hz（每秒传递50个脉冲），但现代协议频率更高。 - 脉冲宽度范围 ：约1000μs-2000μs（μs=微秒，1秒=100万微秒）。 - 对应转速 ：1000μs对应电机最低转速（或停止），2000μs对应电机最高转速，中间宽度对应中间转速（如1500μs=中等转速）。 3. 电调解析PWM信号的过程 ： - 接收 ：通过信号控制接口接收飞控发送的PWM脉冲。 - 解码 ：内部的"微控制器（MCU）"识别脉冲宽度，将其转换为"转速指令"。 - 执行：根据转速指令，MCU调整对功率开关管的控制，从而改变输送给电机的等效电压和功率，最终控制电机转速。 | 1. 用示波器（或虚拟示波器APP，如"手机示波器"）观察飞控输出的PWM信号 ： - 连接：将示波器探头接电调信号控制接口的信号线（白/黄线），地线接黑线。 - 观察：记录1000μs、1500μs、2000μs时的脉冲波形，拍照留存。 2. 做"PWM信号与转速"的关联实验 ： - 准备：电调+无刷电机+飞控+锂电池，组装基础动力模块。 - 操作：通过遥控器调整油门，观察电机转速变化，同时用示波器观察PWM信号宽度的变化，记录"脉冲宽度-转速"的对应关系。 3. 在笔记本上绘制PWM信号波形图，标注关键参数（频率、脉冲宽度范围）。 | 1. 如果PWM信号的频率不是50Hz（比如变成490Hz），电调还能正常解析转速指令吗？为什么？ 2. 为什么PWM信号的脉冲宽度要限制在1000μs-2000μs？超出这个范围会发生什么？ |
| 2.2 核心原理1：电调如何将直流电转换为交流电？ | 1. 直流电的特点是"电流方向不变"，交流电是"电流方向周期性变化"，你觉得怎么才能让直流电的方向"变起来"？ 2. 生活中有没有"通过开关控制电流方向"的例子？（提示：手电筒的开关控制亮灭，类似控制电流通断） 3. 电调内部可能有什么元件能实现"快速开关电流"？ 4. 3根电机线对应3种电流方向变化，这和"开关"的组合有什么关系？ | 从"电流方向变化需求→元件功能匹配→电路组合逻辑"推导：要让直流电方向变化，需要"快速控制电流通断的开关元件"；电调内部用MOS管作为开关，通过多个MOS管的组合开关，实现直流电到交流电的转换。 | 1. 电调内部核心元件 ：MOSFET（金属-氧化物-半导体场效应晶体管） ，相当于"高速电子开关"，能在极短时间内（微秒级）实现通断，且功耗低、耐电流能力强。 2. 转换电路 ："三相全桥逆变电路"，由6个MOSFET组成（3个上桥臂、3个下桥臂），对应电机的3根线。 3. 转换原理（通俗版） ： - 微控制器（MCU）控制6个MOSFET的"通断顺序"和"通断时间"。 - 通过精确控制这6个开关的时序，在电机的三根线上轮流产生高电平、低电平或断开的状态，从而形成旋转磁场，驱动电机转子。 - 这个过程将电池的直流电转换成了驱动无刷电机所需的三相交流电。 4. 关键参数："开关频率"（MOSFET切换通断的频率），直接影响电机的转速和运行平稳性。 | 1. 拆解1个废旧入门级电调，观察内部结构 ： - 找到6个MOSFET（通常是黑色小方块，有3个引脚），记录其位置和数量。 - 找到控制芯片（通常是较大的黑色芯片，有多个引脚），拍照留存。 2. 用万用表测量MOSFET的通断状态（断电状态下） ： - 测量MOSFET的源极、漏极、栅极之间的电阻，记录通断情况。 - 了解"MOSFET导通时电阻极小，断开时电阻极大"的特性。 3. 观看"三相全桥逆变电路工作动画"，在笔记本上绘制电路简化图，标注6个MOSFET的位置和电流流向。 | 1. 如果电调内部的1个MOSFET损坏（无法导通），会对电流转换产生什么影响？电机还能正常转动吗？ 2. 开关频率越高，电机的运行越平稳吗？为什么入门级电调不把开关频率设得很高？（提示：功耗、成本、电磁干扰） |
| 2.3 核心原理2：无刷电机的换相与电调的协同工作 | 1. 上一节提到电调通过6个MOSFET切换电流方向，你觉得电调是"随机切换"还是"有规律切换"？ 2. 无刷电机内部有"霍尔传感器"或"磁编码器"，它们的作用是什么？和电调的换相有什么关系？ 3. 如果电机内部没有传感器，电调还能知道什么时候该换相吗？ 4. 电调的换相时机如果错了，会发生什么？ | 从"电机转动需求→传感器反馈→换相时机匹配"推导：电机要持续、平稳转动，电调的换相必须和电机内部的转子位置同步；传感器的作用是"检测转子位置"，并把信息反馈给电调，让电调精准把握换相时机。 | 1. 无刷电机的核心结构 ：定子（固定部分，有线圈）、转子（转动部分，有永磁体）；电机转动的原理是"线圈通电产生磁场，与转子永磁体的磁场相互作用，推动转子转动"。 2. 换相的核心逻辑 ：要让转子持续转动，必须在"合适的时机"改变定子线圈的电流方向，使磁场始终推动转子转动（类似"推秋千"，要在秋千到最高点时推）。 3. 电调与电机的协同方式（两种类型） ： - 有感电调 ：电机内部有霍尔传感器，实时检测转子位置，将位置信号反馈给电调；电调根据位置信号，精准控制换相时机。优点：启动平稳、低速性能好，适合云台电机、精准控制场景。 - 无感电调 ：电机内部无传感器，电调通过"检测电机线圈的反电动势"（电机转动时线圈产生的反向电压）来判断转子位置。优点：结构简单、成本低、故障率低，适合大多数消费级无人机。 4. 换相错误的后果：电机抖动、无法启动、转速忽高忽低，严重时烧毁电调或电机。 | 1. 对比实验：有感电调vs无感电调的启动性能（如有条件） ： - 准备：有感电调、无感电调各1个，相同型号无刷电机1个，锂电池、飞控。 - 操作：分别连接两种电调与电机，在低速状态下启动电机，观察启动的平稳性、抖动情况，记录差异。 2. 用万用表测量电机的反电动势（演示原理） ： - 操作：断开电调与电机的连接，用手快速转动电机转子。 - 观察：将万用表调至直流电压档，接电机的任意两根线，观察指针或数值的摆动，理解"反电动势反映转子位置"的原理。 3. 在笔记本上总结有感电调和无感电调的差异，绘制"电调-电机协同工作流程图"。 | 1. 为什么消费级无人机大多用无感电调，而工业级无人机（如植保机）部分用有感电调？ 2. 如果无感电调的"反电动势检测功能"故障，会出现哪些现象？如何判断？ |
| 2.4 核心原理3：BEC电路如何为飞控供电？ | 1. 上一阶段提到"电调的BEC功能为飞控提供5V稳定电压"，而锂电池的电压是11.1V（3S）或22.2V（6S），你觉得BEC是如何把高电压降到5V的？ 2. 生活中有没有"高压转低压"的设备？（提示：手机充电器，将220V市电转为5V/9V） 3. 飞控对供电的要求是"稳定、无波动"，BEC如何保证输出电压的稳定性？ 4. BEC的"2A"标识是什么意思？如果连接的设备总电流超过2A，会发生什么？ | 从"电压转换需求→生活类比→稳定性保障"推导：BEC的核心是"降压电路"，类似手机充电器；要保证电压稳定，需要"稳压元件"；输出电流限制是为了避免BEC过载烧毁。 | 1. BEC的核心作用 ："降压+稳压"，将锂电池的高电压（如11.1V）转换为飞控、接收机等小功率部件需要的5V（或3.3V）稳定电压，同时为这些部件供电，省去单独供电的电池。 2. BEC的两种类型及原理 ： - 线性BEC ：通过"线性稳压芯片"（如7805芯片）实现降压，原理是"将多余的电压以热量形式散发掉"。优点：电路简单、成本低、输出电压平稳；缺点：效率低（电压差越大，发热越严重）、输出电流小（通常≤2A）；入门级电调多采用线性BEC。 - 开关电源BEC（SMPS BEC） ：通过"开关管"快速通断，将高电压转换为高频脉冲，再通过电感、电容滤波，得到稳定的低电压。优点：效率高（≥85%）、发热少、输出电流大（可达3A-5A）；缺点：电路复杂、成本高；中高端电调多采用。 3. 稳定性保障 ：BEC内部包含"稳压芯片"和"滤波电容"，稳压芯片负责将电压精准控制在5V，滤波电容负责消除电压波动（类似"蓄水池"，稳定水流）。 4. 电流限制：BEC的额定输出电流（如2A）是最大安全电流，若连接的设备（飞控+接收机+LED灯等）总电流超过2A，会导致BEC过热烧毁，甚至影响电调主体功能。 | 1. 拆解入门级电调，找到BEC电路部分 ： - 找到线性稳压芯片（如7805，通常有3个引脚，标注"7805"）和滤波电容（圆柱形，有正负极），拍照记录。 2. 测量BEC的输出电压和稳定性 ： - 连接：电调动力输入接口接锂电池，信号控制接口的红线和黑线接万用表（红笔接红线，黑笔接黑线）。 - 测量：记录空载时（不接飞控）和带载时（接飞控）的电压值，观察是否稳定在5V±0.1V。 3. 做BEC过载实验（注意安全，做好散热） ： - 准备：2A BEC电调1个，5V/2.5A负载（如多个LED灯串联）。 - 操作：将负载接BEC输出端，测量电压变化，观察电调是否发热，记录过载时的现象（如电压下降、电调发烫）。 | 1. 为什么线性BEC的输出电流通常≤2A？如果强行让它输出3A，会发生什么？ 2. 中高端无人机为什么采用开关电源BEC？和线性BEC相比，优势体现在哪里？ |
| 2.5 电调的控制芯片："大脑"如何协调所有功能？ | 1. 电调有很多功能：解析PWM信号、控制MOSFET换相、BEC供电、安全保护，这些功能需要一个"总指挥"来协调，你觉得这个"总指挥"是什么？ 2. 这个"总指挥"需要具备什么能力？（提示：接收信号、处理信息、发送指令） 3. 不同品牌的电调性能差异，是否和这个"总指挥"的性能有关？ 4. 电调的"固件"是什么？和"总指挥"有什么关系？ | 从"功能协调需求→核心元件定位→性能影响因素"推导：电调的"控制芯片"是核心指挥元件，负责协调所有功能；芯片性能和固件程序直接决定电调的响应速度、稳定性等性能。 | 1. 电调的"大脑" ：微控制器（MCU） ，是一块集成了处理器、存储器、输入/输出接口的微型芯片，相当于电调的"总指挥"。 2. 控制芯片的核心作用 ： - 接收输入信号 ：PWM控制信号、电机反电动势信号（无感电调）、传感器信号（有感电调）、电池电压信号。 - 处理信息 ：解析PWM信号得到转速指令、计算电机转子位置、判断电池电压是否过低、检测电流是否过载。 - 发送控制指令 ：控制MOSFET的通断顺序和时间（换相）、控制BEC电路的供电、触发安全保护机制（如过载时切断输出）。 3. 常见控制芯片型号 ：入门级电调多采用STM32系列（如STM32F103）、ATmega系列（如ATmega8），中高端电调采用性能更强的STM32系列或专用芯片。 4. 电调固件：存储在控制芯片存储器中的程序，相当于"大脑的思维逻辑"，定义了电调解析信号、控制换相、实现保护功能的具体方式；不同固件的电调，性能差异明显（如响应速度、平稳性），部分电调支持刷写固件（如BLHeli、SimonK固件）优化性能。 | 1. 拆解不同品牌的入门级电调，找到控制芯片 ： - 观察芯片上的型号标识（如"STM32F103"），记录不同品牌电调的芯片型号。 - 查阅芯片 datasheet（数据手册），了解其基本参数（如处理器频率、存储器容量）。 2. 了解电调固件的刷写过程 ： - 准备：支持刷写固件的电调（如BLHeli电调）、USB编程器、电脑。 - 操作：安装刷写软件（如BLHeli Suite），连接电调和编程器，查看当前固件版本，学习刷写固件的基本步骤（不实际刷写，重点了解流程）。 3. 在笔记本上总结控制芯片的核心作用，绘制"控制芯片协调各功能的流程图"。 | 1. 为什么同型号的控制芯片，不同品牌的电调性能差异很大？ 2. 刷写更高版本的固件，能提升电调的性能吗？有什么风险？ |
| 2.6 安全保护原理：电调如何"保护"电机和电池？ | 1. 上一阶段提到电调有过流、低压、过热、堵转保护功能，你觉得电调是如何"检测"到这些异常情况的？ 2. 检测到异常后，电调应该采取什么措施才能避免损坏部件？ 3. 不同保护功能的"触发条件"是什么？（比如多少电压算低压，多少电流算过流） 4. 如果电调的安全保护功能失效，会导致什么严重后果？ | 从"异常检测→触发条件→保护措施"推导：电调通过各种"检测元件"（如电流传感器、电压传感器、温度传感器）获取异常信号，由控制芯片判断是否触发保护，再执行相应的保护措施（如切断输出、降功率）。 | 1. 过流保护原理 ： - 检测 ：电调内部串联"电流采样电阻"或使用霍尔电流传感器，电流通过时会产生电压降，控制芯片通过测量电压降计算实际电流。 - 触发条件 ：实际电流超过电调的额定持续电流（如20A），或瞬间峰值电流超过额定峰值电流（如40A）。 - 保护措施 ：立即切断电机输出，或降低输出功率，避免MOSFET和电机烧毁。 2. 低压保护原理 ： - 检测 ：控制芯片通过分压电阻测量锂电池的电压。 - 触发条件 ：电压低于设定值（如3S电池的保护电压是9.6V，单节锂电池电压低于3.2V）。 - 保护措施 ：发出报警信号（如电机间歇性停转），或逐步降低输出功率，最终切断输出，避免锂电池过放损坏。 3. 过热保护原理 ： - 检测 ：电调内部的控制芯片或MOSFET附近装有"温度传感器"，实时检测温度。 - 触发条件 ：温度超过设定阈值（如120℃）。 - 保护措施 ：降低输出功率，减少发热，若温度持续升高则切断输出。 4. 堵转保护原理 ： - 检测 ：在电机启动或运行中，控制芯片监测反电动势信号或电流信号。若电机被卡住（堵转），反电动势消失或电流急剧上升。 - 触发条件 ：检测到电机长时间无法正常换相或电流异常高。 - 保护措施：立即停止输出，防止电机和电调因大电流而烧毁。 | 1. 模拟低压保护触发 ： - 准备：电调、电机、一块电量较低的3S锂电池（电压约10V）、万用表。 - 操作：连接好系统，缓慢推油门让电机转动，同时用万用表监测电池电压。观察当电压降至保护阈值附近时，电调和电机是否有报警提示（如电机发出特定响声）或停止工作。 2. 查阅电调说明书 ：找到你所用电调的过流、低压、过热保护的具体触发阈值，记录在笔记本上。 3. 思考实验：设计一个简单的实验思路，来验证电调的过热保护功能（注意：此实验有风险，仅做理论设计，不实际操作）。 | 1. 电调的过流保护值应该设置得比电机最大电流高多少比较安全？ 2. 如果无人机在飞行中触发低压保护，飞手应该如何操作？为什么不能强行推油门？ |
第二阶段学习建议：
- 循序渐进：每天学习1-2个小节，确保完全理解后再进入下一节。
- 动手实践：实践任务是理解原理的关键，务必在安全的前提下完成。
- 善用工具：万用表、示波器（或模拟软件）是理解电信号的好帮手。
- 复盘总结：每天学习结束后，尝试用思维导图复盘当天内容，并回答"拓展追问"中的问题。
完成本阶段学习后，你将不再是一个只知"电调是什么"的菜鸟，而是一个初步理解其内部工作原理的"准专家"。接下来，我们将进入第三阶段：选型与匹配------如何为无人机选择合适的电调，将理论应用于实践。
