IPSec的配置与实现

一、实验目的

掌握IPSec密钥协商过程。

二、 实验内容

  1. 在Windows中配置IPSec；

  2. 用Wireshark抓取建立IPSec的密钥协商过程，以及建立之后的加密通信数据包，并进行分析；

  3. 使用Cisco Packet Tracer配置 IPsec VPN

  4. 记录实验步骤，完成实验总结与分析。

  5. 参考文章链接：
    https://blog.csdn.net/weixin_42418315/article/details/131730646
    https://blog.csdn.net/zero_number/article/details/127440085
    https://blog.csdn.net/weixin_44517249/article/details/136366679
    https://blog.csdn.net/HinsCoder/article/details/133935709

三、实验环境

软件环境：

Windows Server2003、Wireshark抓包软件、Cisco Packet Tracer

硬件环境：

  • 两台Windows Server2003虚拟机（PC1的IP：192.168.127.101，PC2的IP：192.168.127.139）
  • 一台安装Cisco Packet Tracer的Win11/Win10物理机

环境配置或拓扑图：

  • 虚拟机网络配置为NAT模式，确保两台虚拟机在同一网段并且可以相互通信。

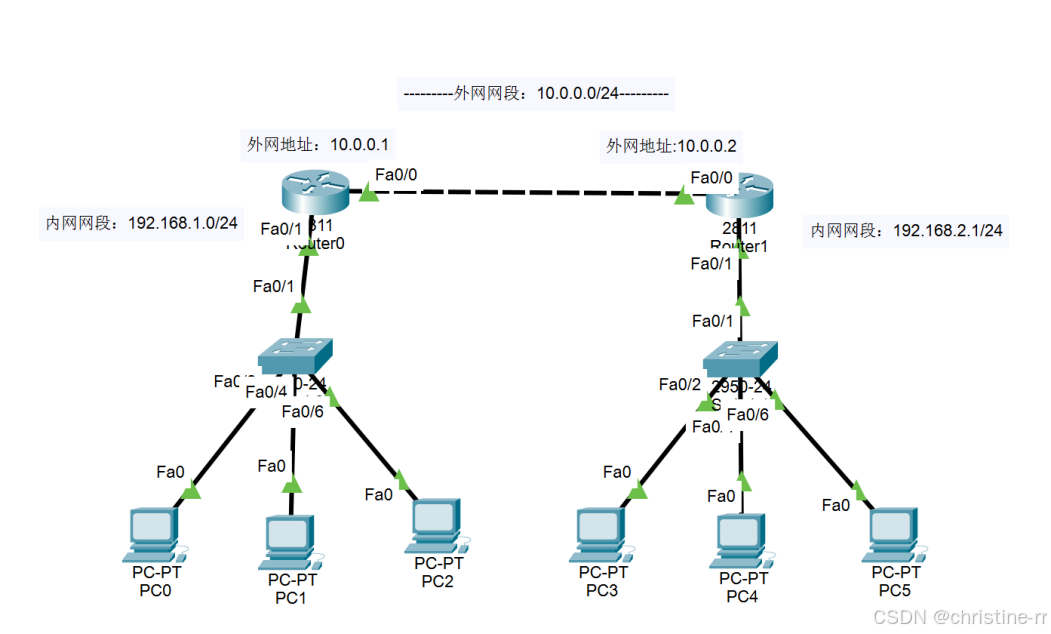

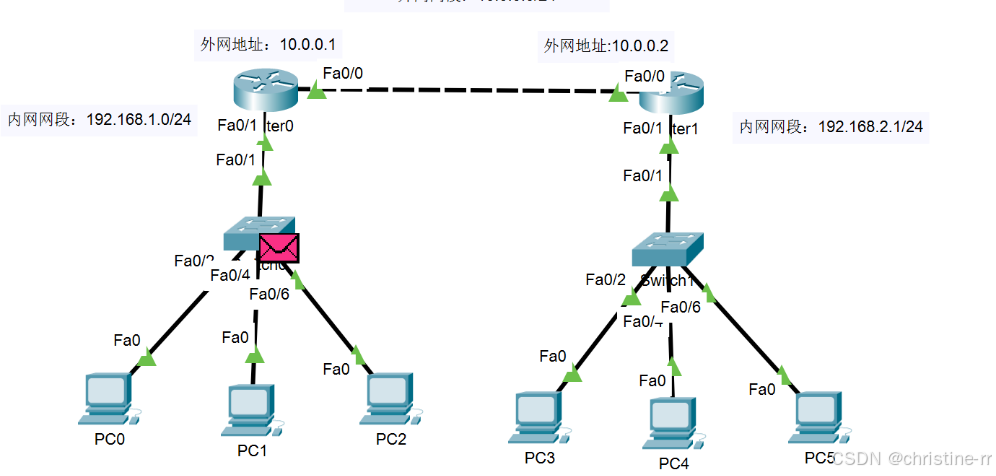

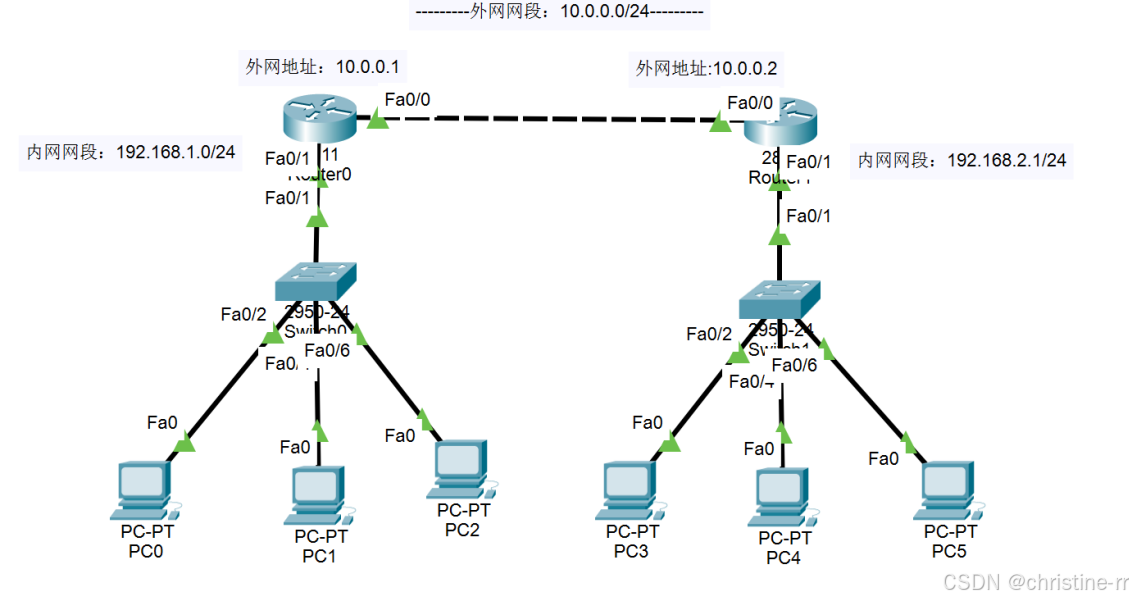

  • Cisco Packet Tracer仿真拓扑图如下：

四、 实验步骤

第一部分：在Windows Server2003上配置IP安全策略

步骤一：创建IP安全策略

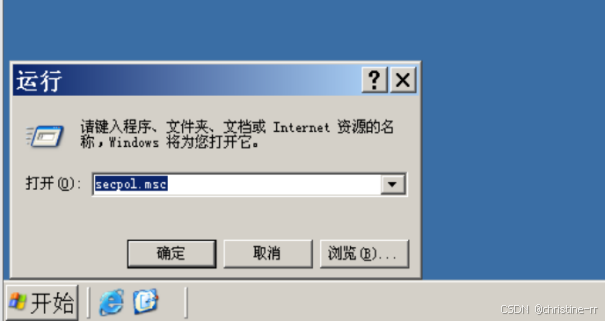

  1. 在Windows Server2003虚拟机中按下windows+R组合键，输入secpol.msc进入"本地安全设置"

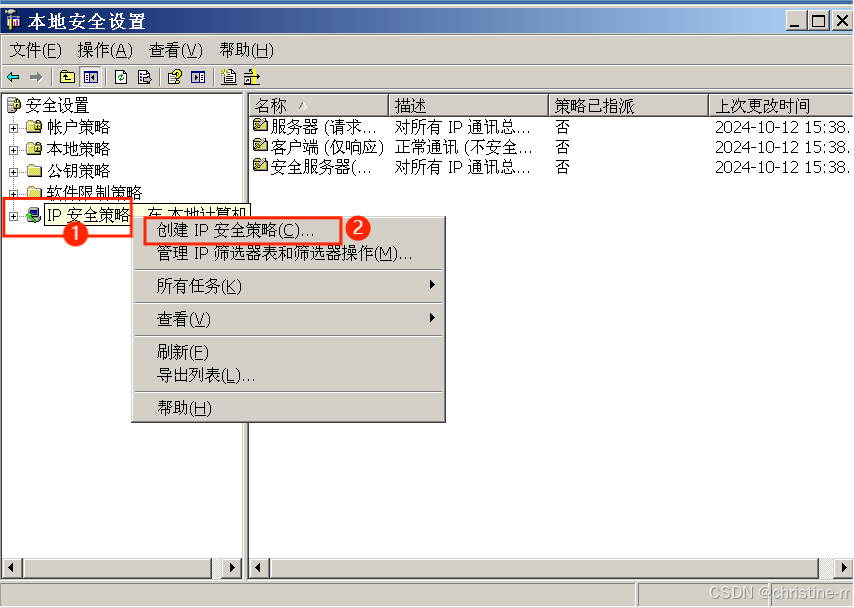

  1. 选择"安全设置"下的"IP安全策略，在本地计算机"，右键，选择"创建IP安全策略"

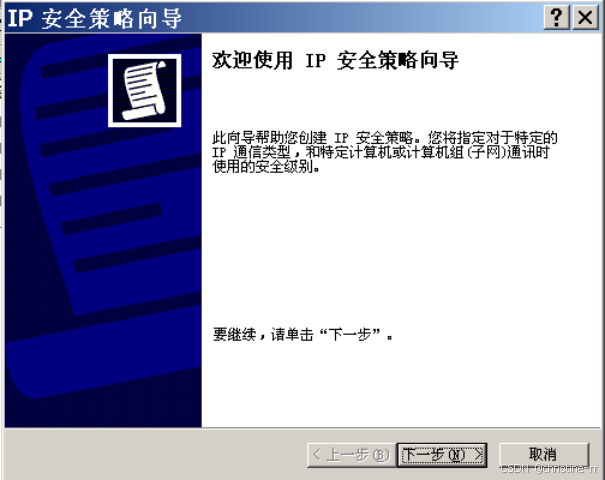

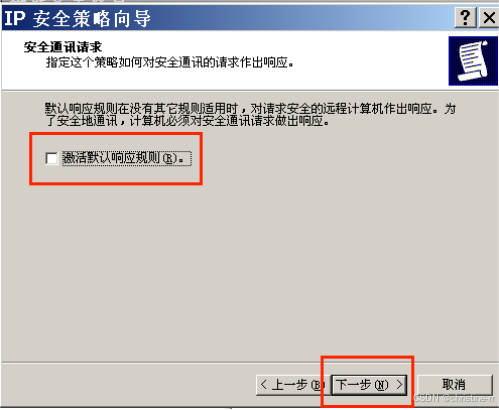

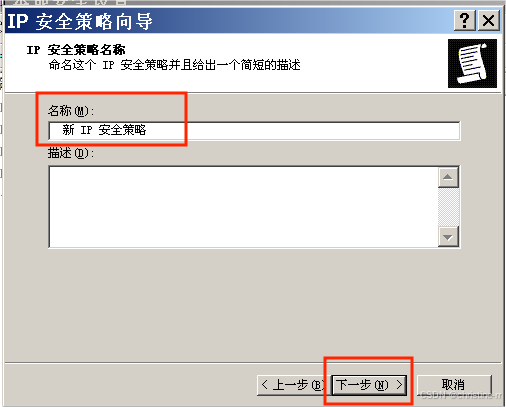

  1. 点击"下一步"，设置IP安全策略名称"新IP安全策略"；"下一步"，取消"激活默认响应规则"，再进行点击"下一步"。


步骤二：编辑IP安全策略属性

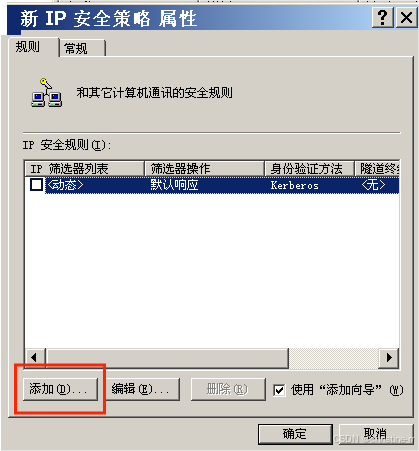

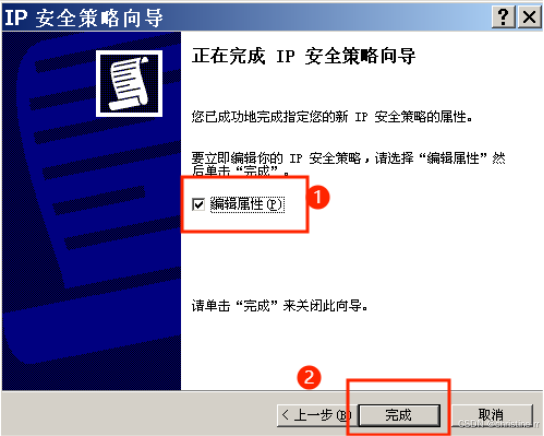

  1. 勾选"编辑属性"，再点击"完成"，进入"新IP安全策略的属性"页面；点击"添加"来增加一条规则：

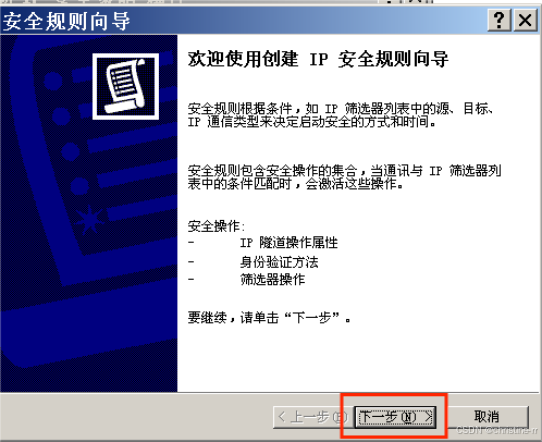

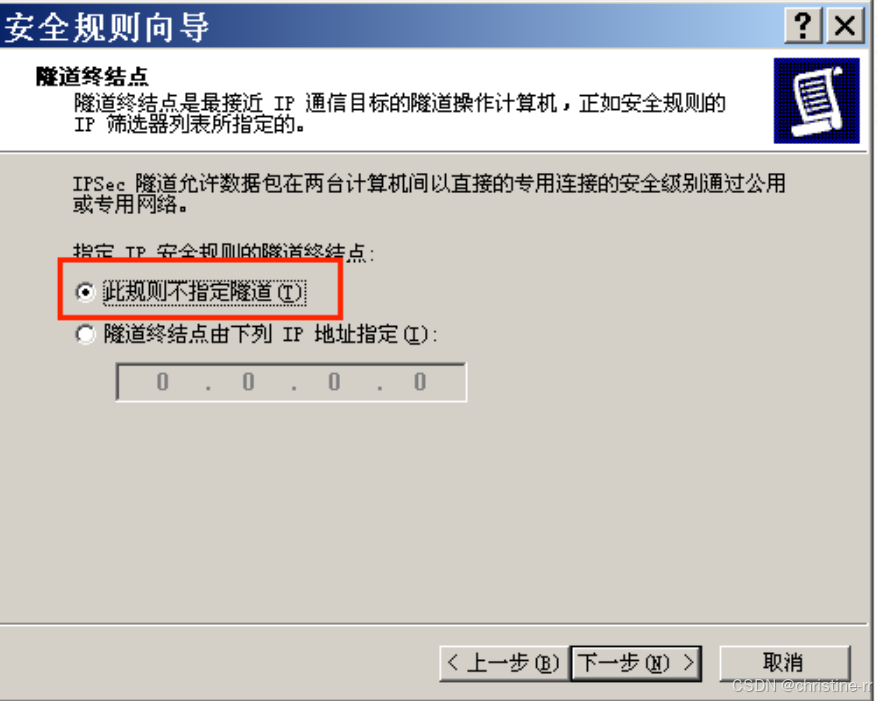

  1. 进入"安全规则向导"，点击"下一步"；选择"此规则不指定隧道"，"下一步"

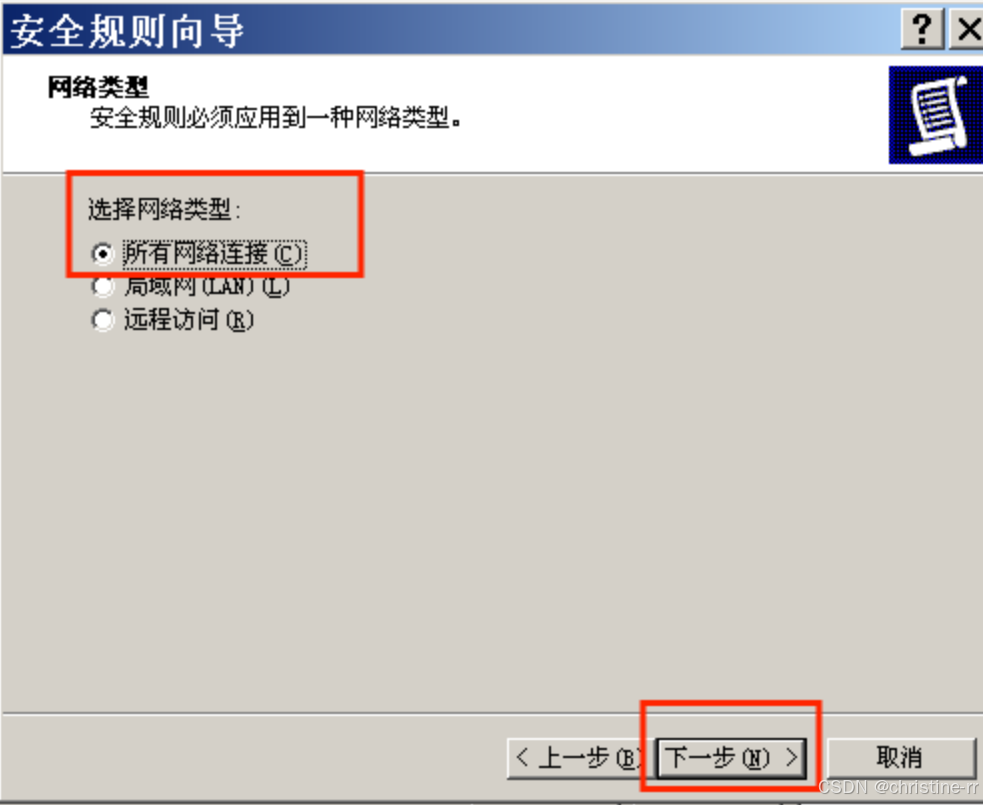

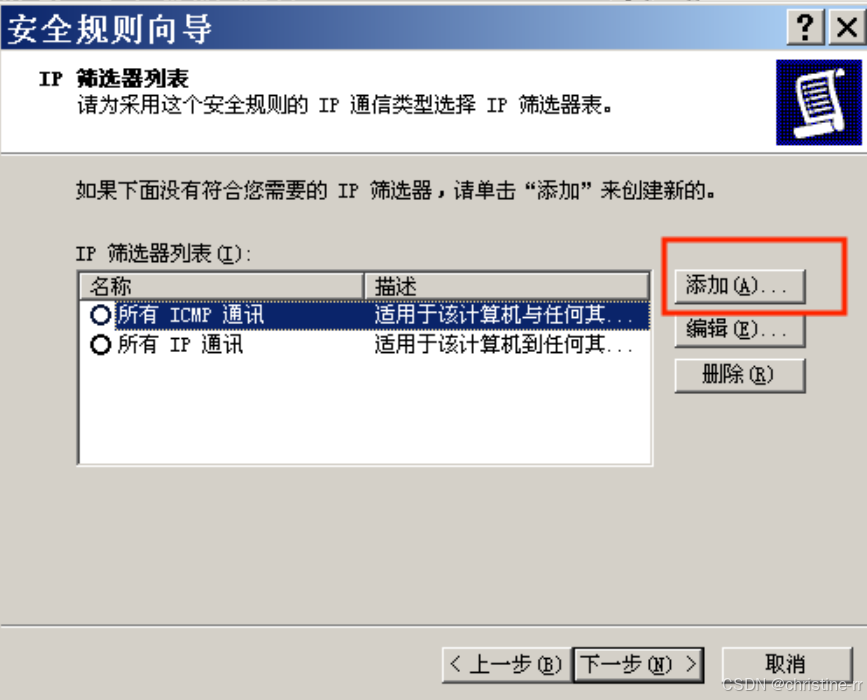

  1. 选择网络类型为"所有网络连接"，再"下一步"；选择"添加"

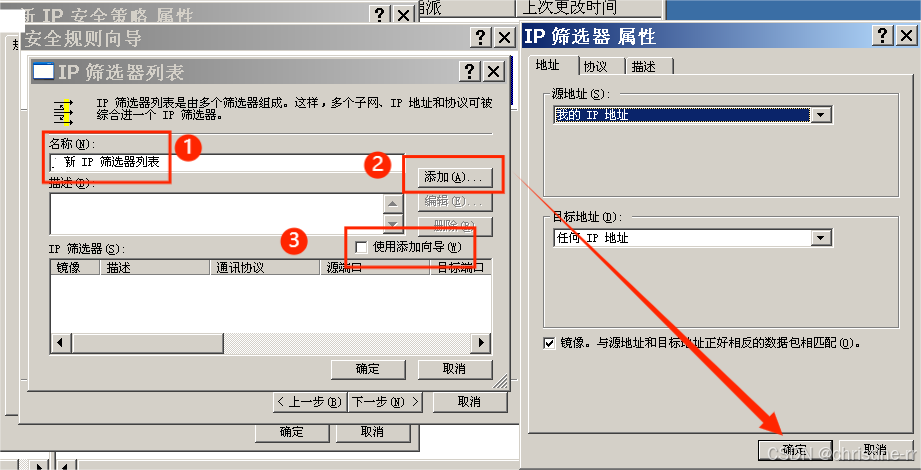

  1. 在打开的"IP筛选列表"页面，填入名称"新IP筛选器列表"；选择"添加"，"IP筛选器属性"页面默认，"下一步"；去掉"使用添加向导"。最后点击"确定"，再弹出的窗口选"是"。

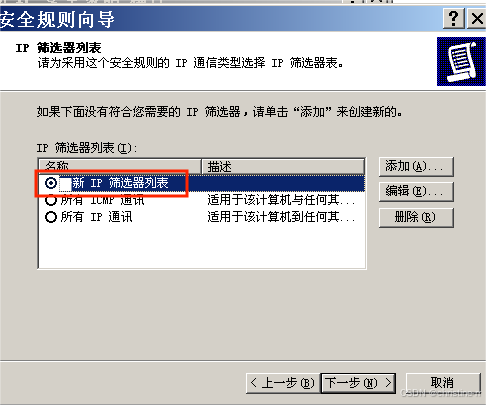

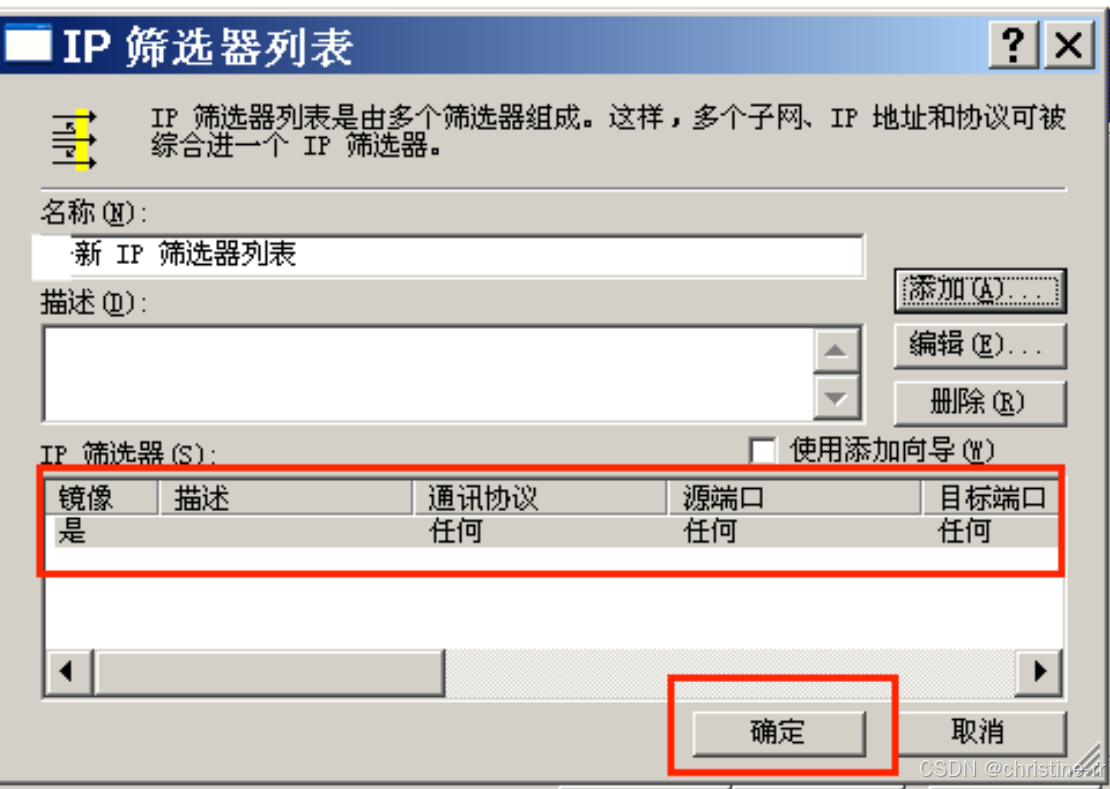

  1. 此时可以看到"IP筛选器"框出现筛序；再"确定"；回到安全规则向导界面，勾选刚才新建的筛选器"新IP筛选器列表"。

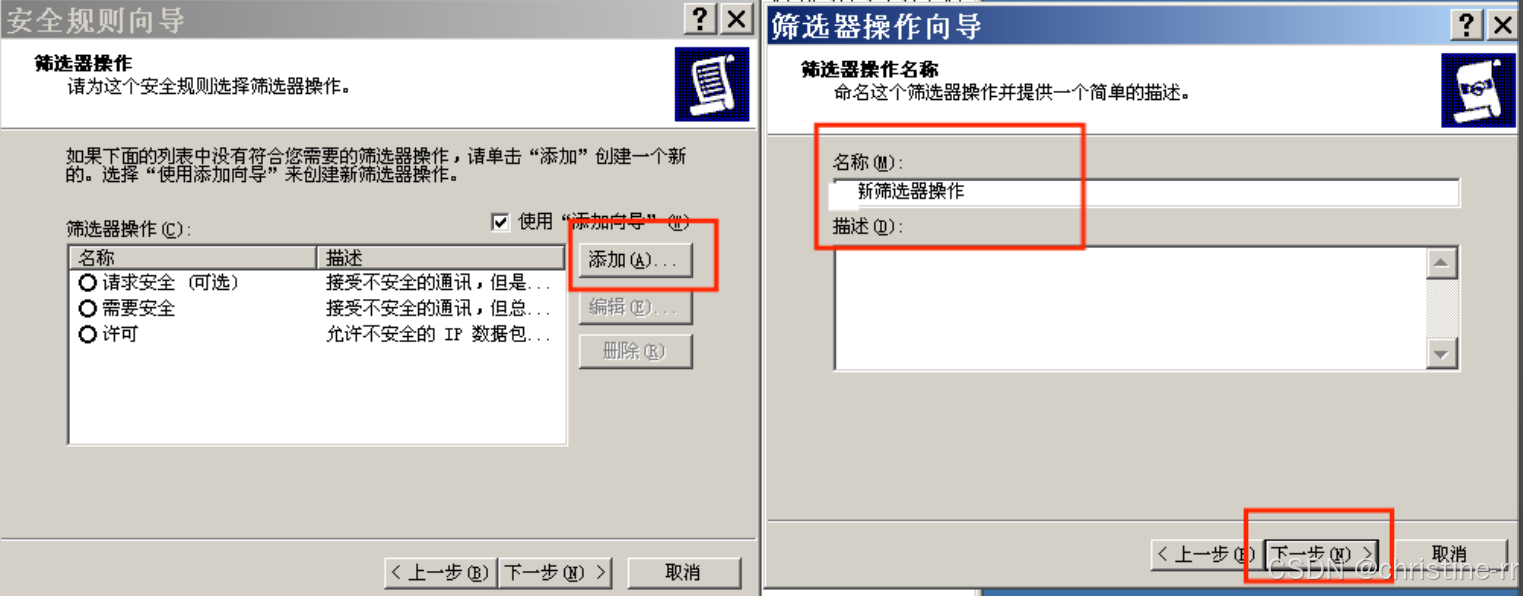

  1. 点击"下一步"；在"筛选器操作"页面，点击"添加"；在"筛选器操作名称"页面输入筛选器名称为"新筛选器操作"，默认下一步：

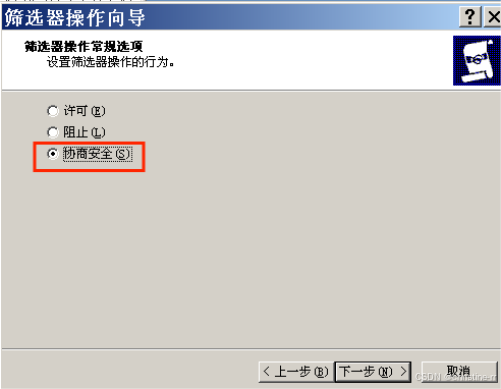

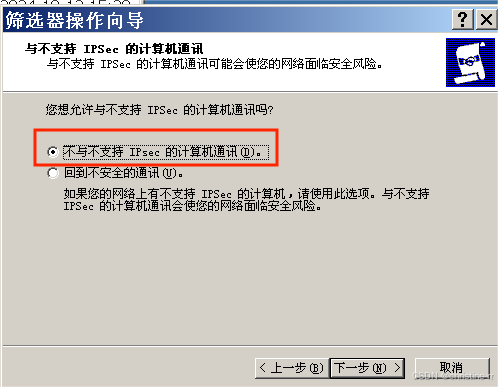

  1. 选取"协商安全"；下一步，选择不允许不安全的通信"不与不支持IPsec的计算机通信"。

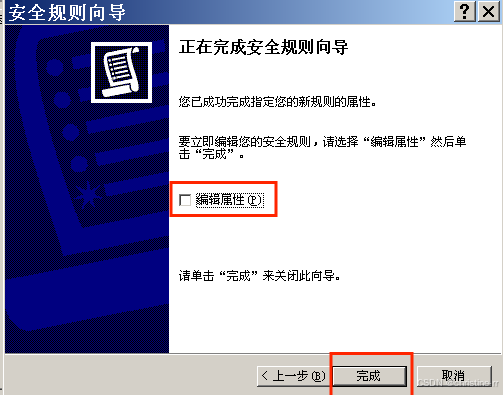

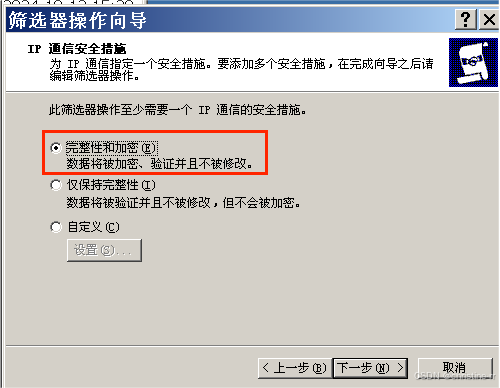

  1. "下一步"，选择完整性和加密；"下一步"，取消"编辑属性"，完成设置。


步骤三：设置安全规则

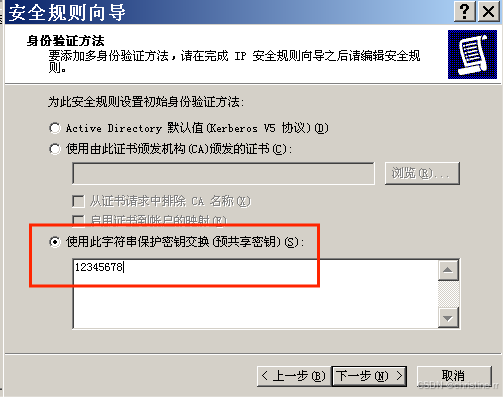

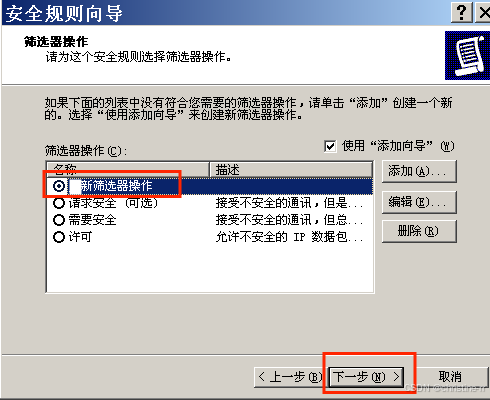

  1. 进入"安全规则向导"，在"筛选器操作"页面选择刚刚创建的"新筛选器操作"，然后"下一步"；"身份验证方法"选择"使用字符串保护密钥交换（预共享密钥）"，密码设置为12345678

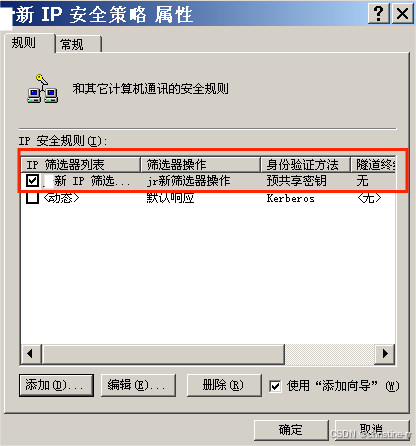

  1. 取消"编辑属性"，完成。此时可以看到"新IP安全策略属性"页面IP安全规则为刚刚设置的规则。

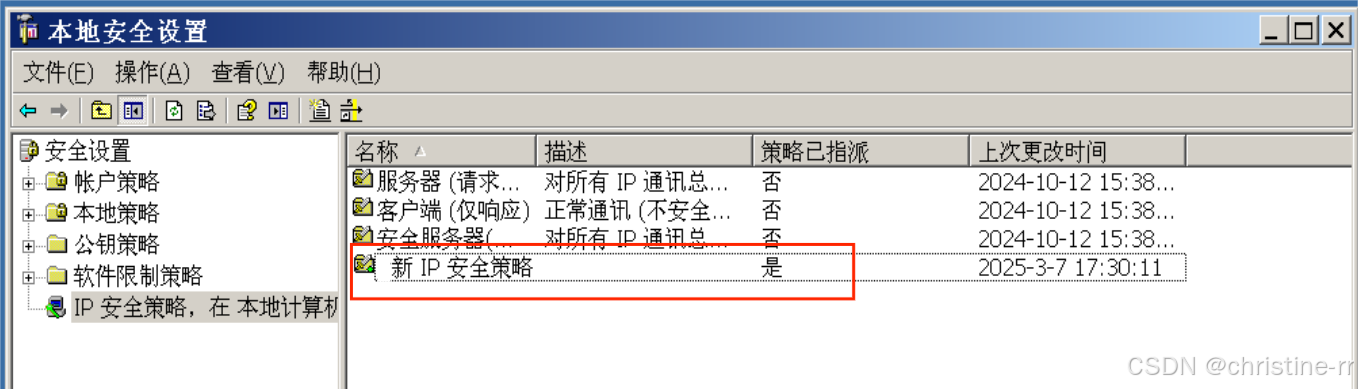

  1. 右键"新IP安全策略"，选择"指派"
  1. 在PC2中进行和上述一样的操作。

第二部分：实现并分析IKE SA和IPSec SA 建立过程

步骤一：查看IP地址

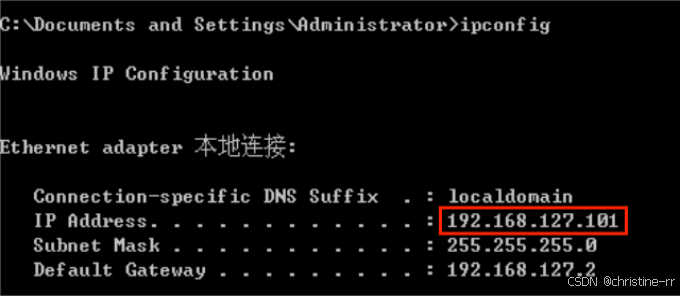

  1. 查看PC1的IP地址：192.168.127.101
  1. 查看PC2的IP地址：192.168.127.139

步骤二：捕获数据包，分析IKE SA和IPSec SA 建立过程

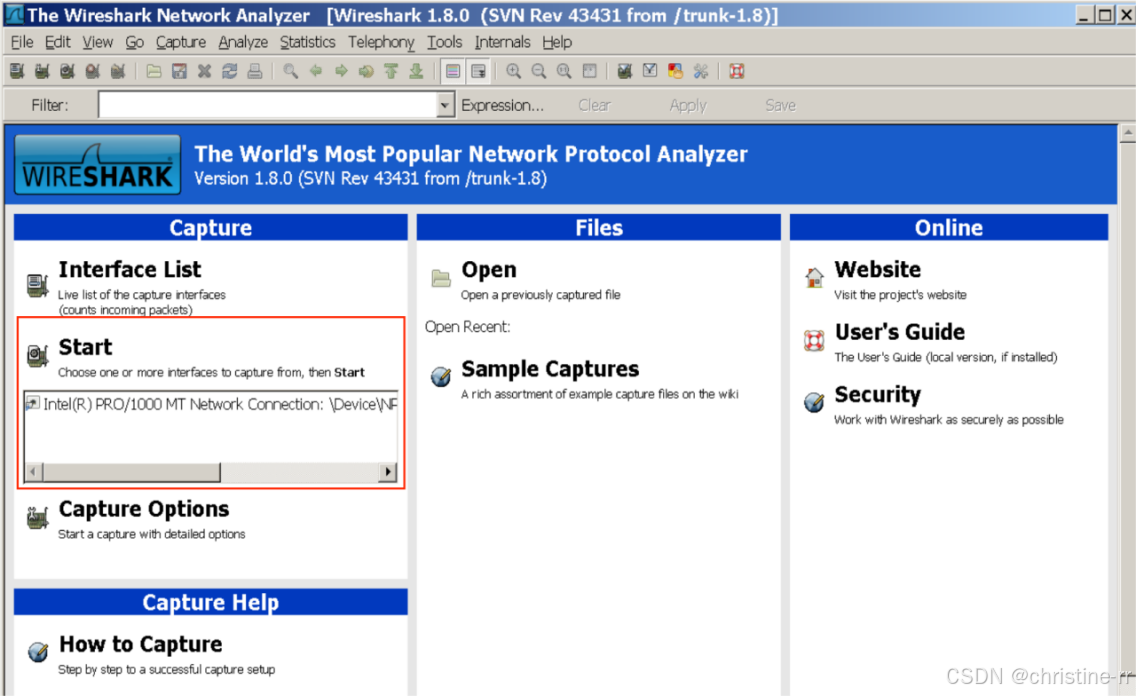

  1. 在PC1上安装好32位的wireshark并开始捕获数据：
    32位wireshark下载地址

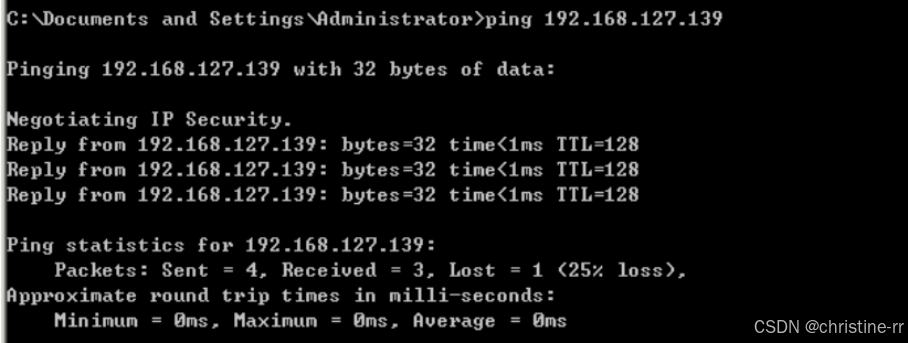

  1. 在PC1的命令行ping虚拟机PC2，可以看到可以ping通：

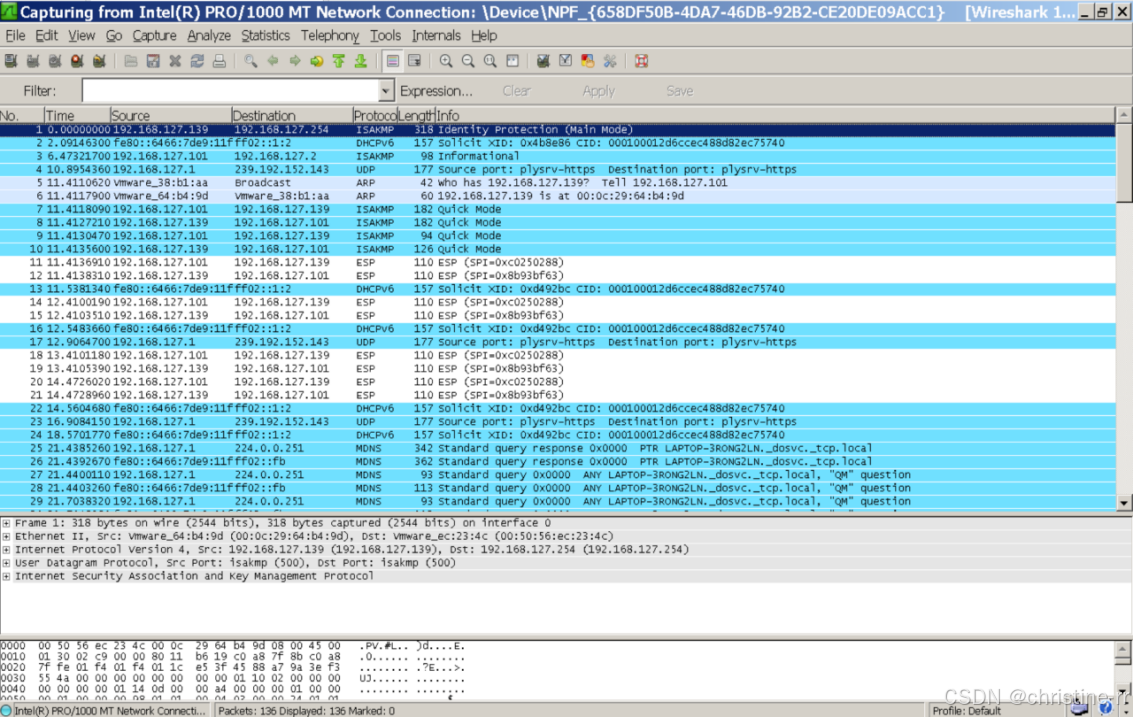

  1. 回到wireshark可以看到抓取到了通信数据包，分析IKE SA和IPSec SA 建立过程。

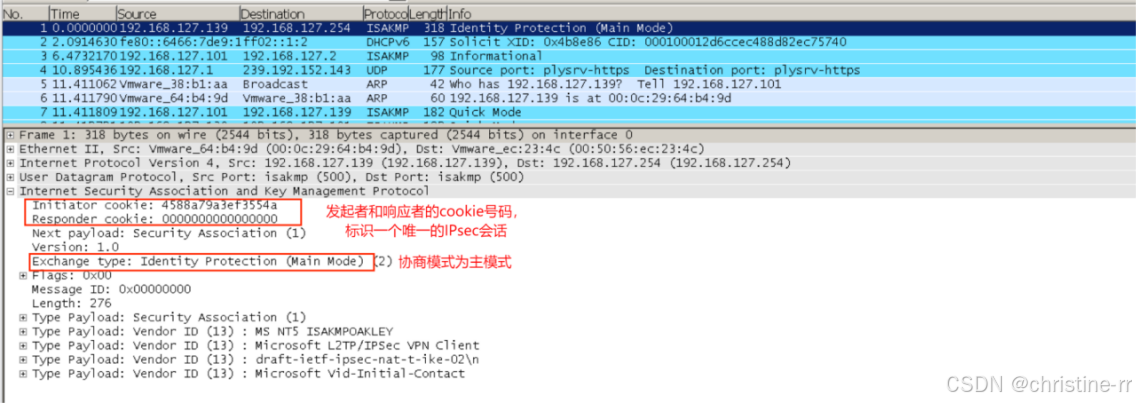

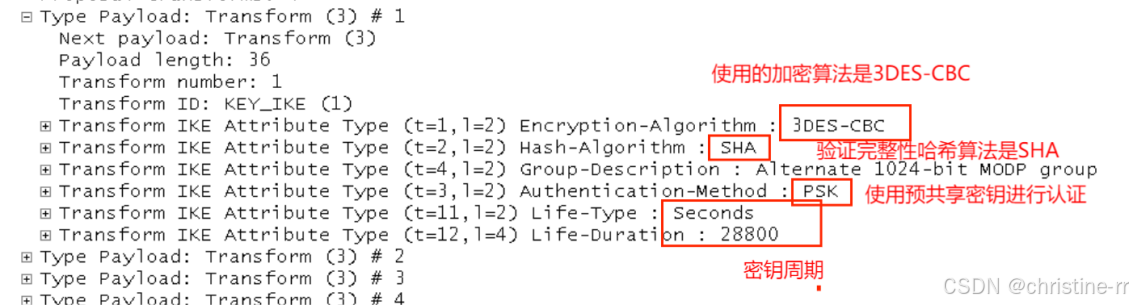

①查看第一条从192.168.127.139到地址192.168.127.254的ISAKMP报文数据，可以看到

  • Initiator cookie：发起者的cookie，告诉接收方本机将要使用哪个 IPsec密钥来加密
  • Responder cookie：应答者，第一个信息被发送时cookie为0
  • Next Payload：下一个载荷
  • Version：IKE版本为1
  • Exchange type：交换类型，表示消息和载荷遵循所用的交换顺序。这里IKE协商模式为Main Mode主模式。
  • Encrption-Alorithm使用的加密算法是3DES-CBC
  • Hash-Algorithm验证完整性哈希算法是SHA
  • Group-Description:
  • Authentication-Method:PSK认证方式是使用预共享密钥Pre-shared key(PSK)
  • Life-Type:Seconds和Life-Duration:28800密钥周期是28800秒

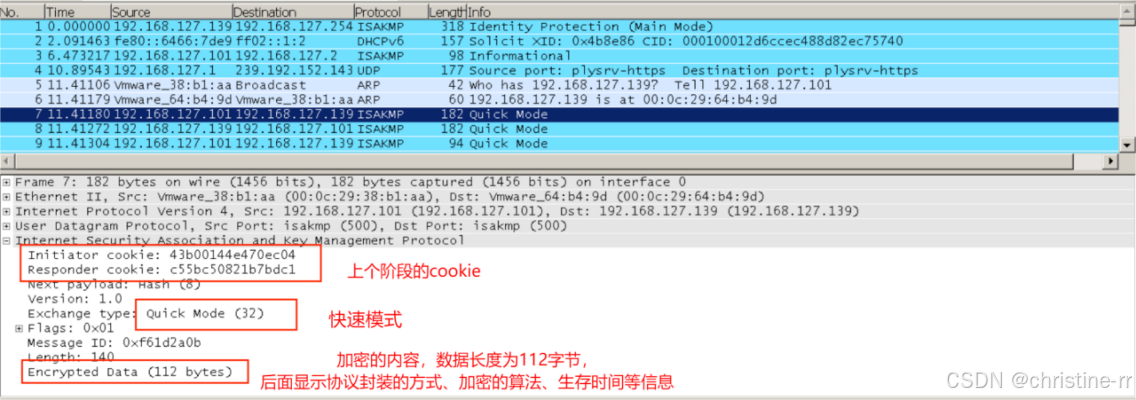

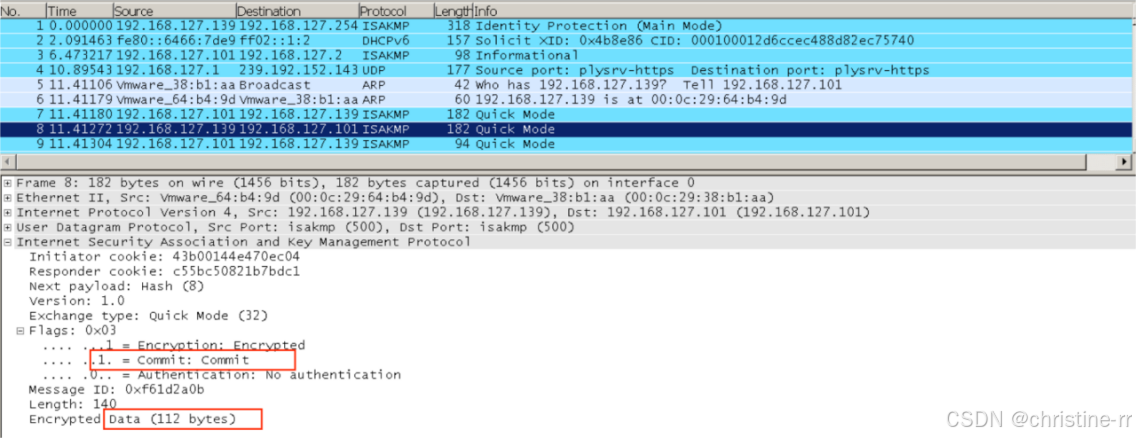

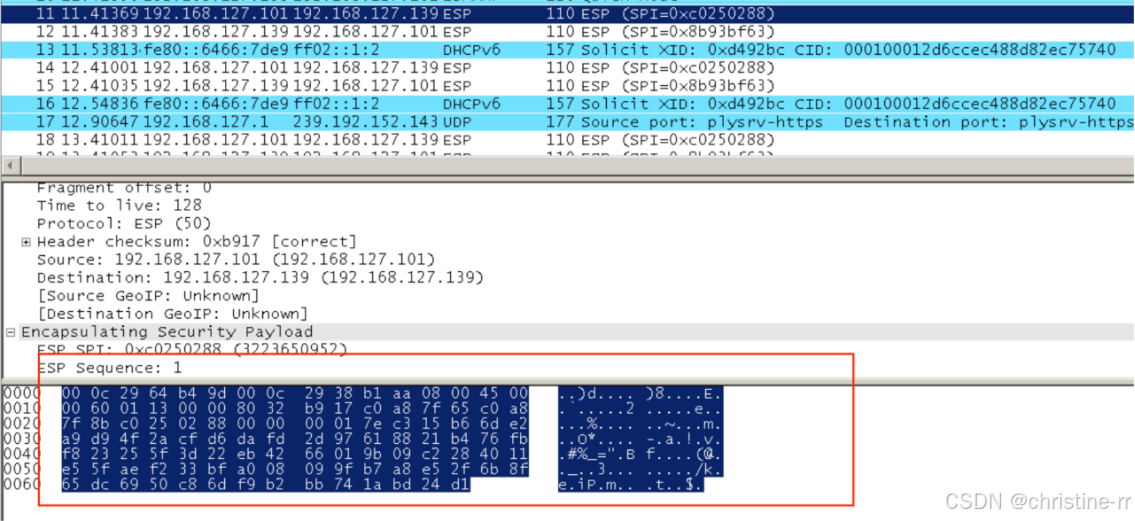

②继续往下查看ISAKMP数据包：可以看到发送者和响应者的cookie都不为0，交换类型已经变为快速模式，并显示了加密数据的相关信息，如封装方式、加密算法和生存时间等。

Commit显示接收方已经收到，至此发送者和接受者已确认，后面开始正式通信。

通过以上数据包可以猜测共享密钥已经被加密了

第三部分：使用Cisco Packet Tracer进行VPN的配置

IP地址规划：

设备名称 接口 IP 子网掩码 所接设备及接口
Router0 F0/0 10.0.0.1 255.255.255.0 Router1,F0/0
Router0 F0/1 192.168.1.1 255.255.255.0 Switch0,F0/1
Router1 F0/0 10.0.0.2 255.255.255.0 Router0,F0/0
Router1 F0/1 192.168.2.1 255.255.255.0 Switch1,F0/1
PC0 F0 192.168.1.2 255.255.255.0 Switch0,F0/2
PC1 F0 192.168.1.3 255.255.255.0 Switch0,F0/4
PC2 F0 192.168.1.4 255.255.255.0 Switch0,F0/6
PC3 F0 192.168.2.2 255.255.255.0 Switch1,F0/2
PC4 F0 192.168.2.3 255.255.255.0 Switch1,F0/4
PC5 F0 192.168.2.4 255.255.255.0 Switch1,F0/6

步骤一：配置路由器

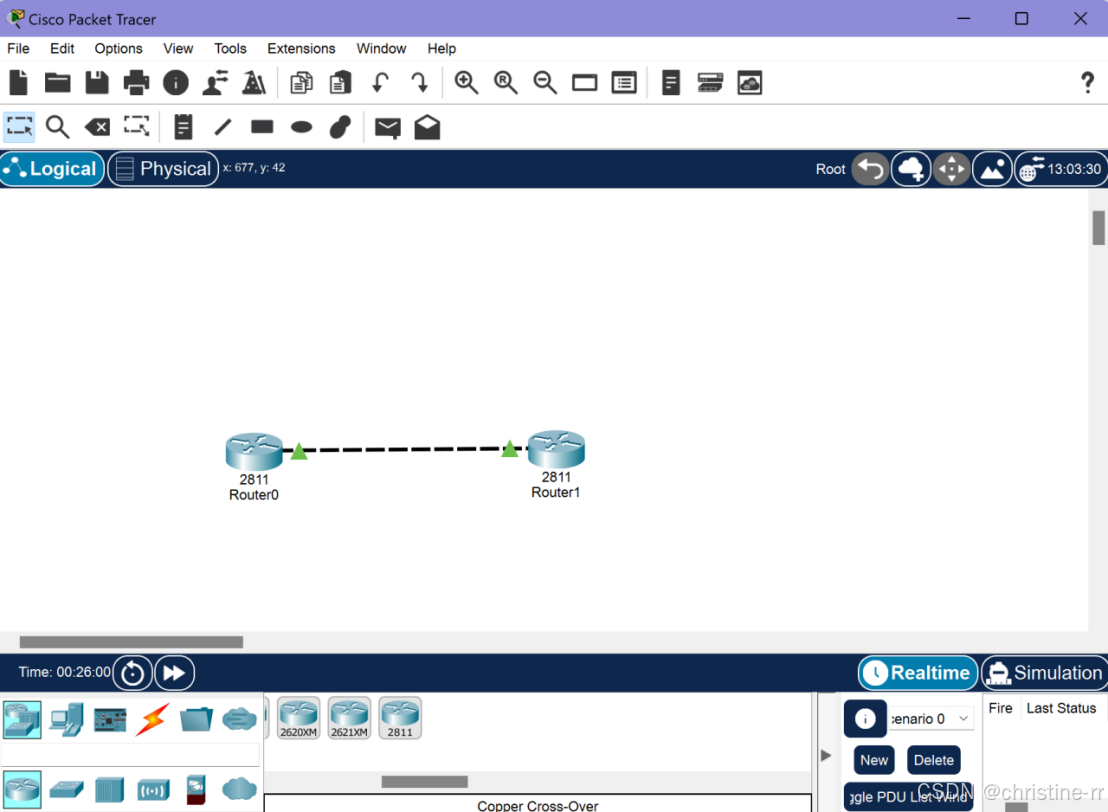

  1. 安装Cisco Packet Tracer，初始化配置路由器：在模拟器窗口工具栏下选择file->new。在左下角设备栏选取路由器图标，将2811路由器拖入工作区。然后选择Connections图标，选择虚线，依次点击router0和router1，选择各种的f0/0接口进行连接。

  1. 单机工作区中的路由器图标，选择CLI项，等待路由器启动后，在交互对话框中输入no并回车。

  2. 进入路由器特权模式，配置路由器网卡IP，下面是Router0和Router1的配置信息：

设备名称 接口 IP 子网掩码
Router0 F0/0 10.0.0.1 255.255.255.0
Router0 F0/1 192.168.1.1 255.255.255.0
Router1 F0/0 10.0.0.2 255.255.255.0
Router1 F0/1 192.168.2.1 255.255.255.0

初始配置router0的配置命令如下：

bash 复制代码
Router>enable //进入特权模式
Router#config terminal //进入全局配置状态
Router(config)#interface f0/0
Router(config-if)#ip add 10.0.0.1 255.255.255.0 //配置f0/0接口的IP和子网掩码，该网卡连接公网
Router(config-if)#no shutdown //启动接口
Router(config-if)#end
Router#conf t
Router(config)#int f0/1
Router(config-if)#ip add 192.168.1.1 255.255.255.0 //配置f0/1的IP和子网掩码
Router(config-if)#no shutdown //启动接口
Router(config-if)#end

同理，完成Router1的配置。

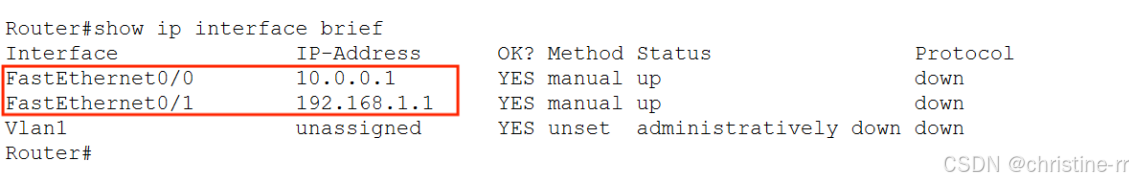

  1. 配置完成，使用show ip interface brief查看Router0的接口配置情况：

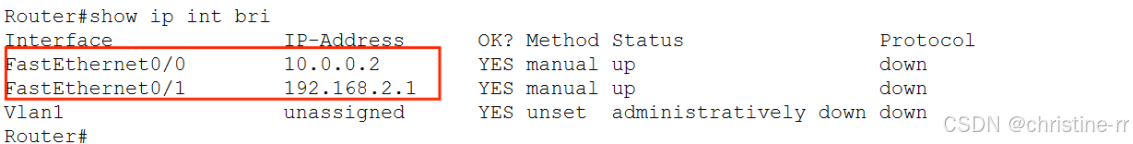

Router1的配置如下：

步骤二：添加网络设置并配置网络环境

  1. 选取两台Switches中的2950-24交换机，添加到拓扑图中。再选择End Devies中的PC-PT图标拖到工作区，添加6台PC机。最后在Connections中选择黑直线Straight-Through将路由器与交换机相连，将交换机与PC机相连。
  2. 配置PC机的IP、子网掩码和默认网关如下：
设备名称 IP 子网掩码 默认网关 所接设备及接口
PC0 192.168.1.2 255.255.255.0 192.168.1.1 Switch0,F0/2
PC1 192.168.1.3 255.255.255.0 192.168.1.1 Switch0,F0/4
PC2 192.168.1.4 255.255.255.0 192.168.1.1 Switch0,F0/6
PC3 192.168.2.2 255.255.255.0 192.168.2.1 Switch1,F0/2
PC4 192.168.2.3 255.255.255.0 192.168.2.1 Switch1,F0/4
PC5 192.168.2.4 255.255.255.0 192.168.2.1 Switch1,F0/6

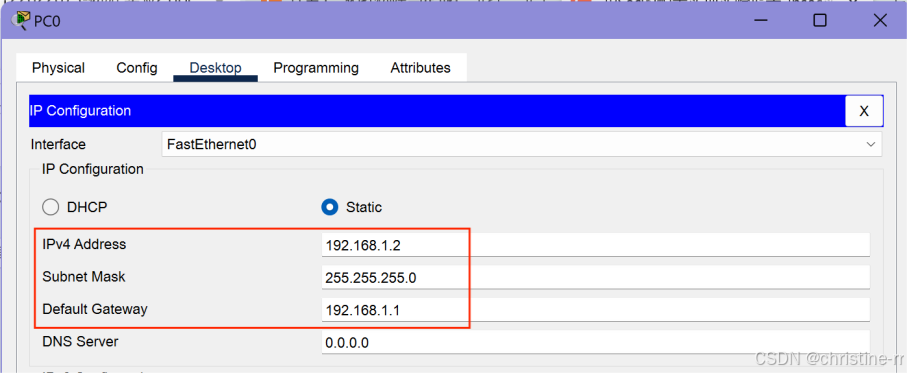

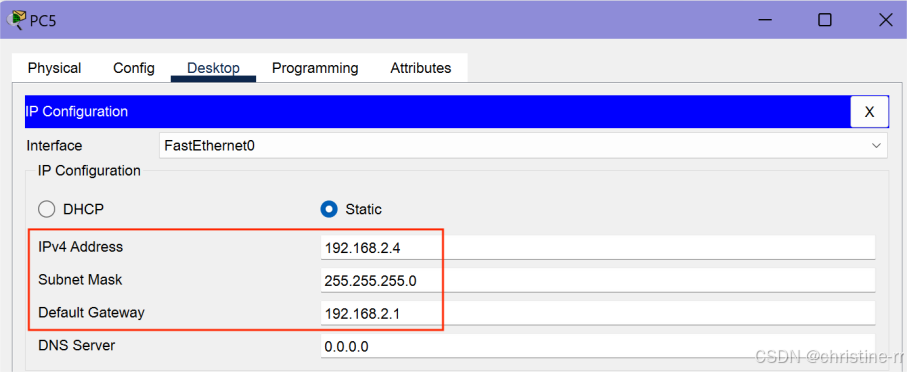

双击PC图标，选择Desktop，选择IP Configuration,配置PC的IP地址和子网掩码。示例如下：


步骤三：配置路由

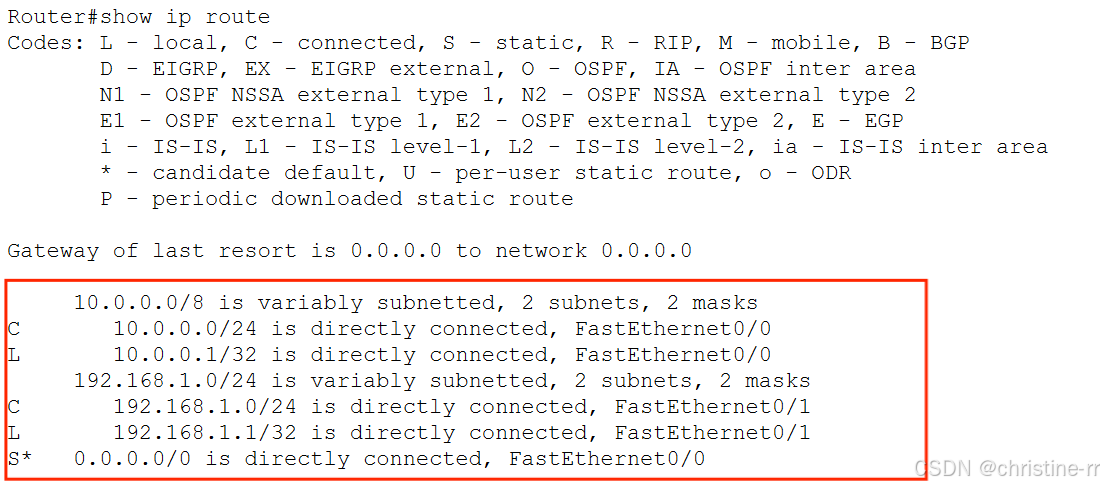

  1. 在路由中配置路由器：
    为了使路由器两端网络互通，在Router0和Router1中配置路由信息：
    配置路由器Router0的配置代码如下：
bash 复制代码
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip route 0.0.0.0 0.0.0.0 f0/0
Router(config)#ip route 192.168.1.0 255.255.255.0 f0/1
Router(config)#end

配置路由器Router1的配置代码如下：

bash 复制代码
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip route 0.0.0.0 0.0.0.0 f0/0
Router(config)#ip route 192.168.2.0 0255.255.255.0 f0/1
Router(config)#end

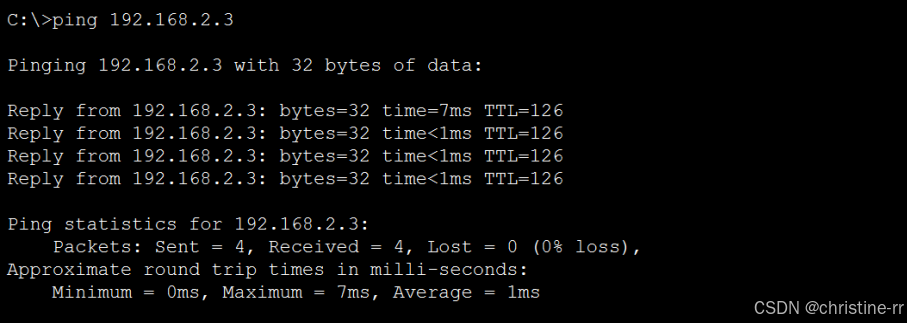

  1. 测试网络连通性：

双击PC0（IP：192.168.1.2）图标，弹出对话框，选择Desktop，选择Command Prompt，进行ping 192.168.2.3测试是否连通，可以看到能够连通。

步骤四：配置IPSec VPN

  1. 配置Router0：

定义IKE策略，就是router 0和router1之间的密钥交换策略。 IKE是密钥的交换策略,我们在使用对称加密和非对称加密算法的时候,需要密钥来对数据加密,上面的IKE策略只是建立一条管理连接，负责加密生成的各种密钥。之后，定义数据的加密方式和认证方式，配置IPSec。然后，将map映射到公网端口f0/0，一个端口只能映射一个map。

配置代码如下：

bash 复制代码
//配置 IKE（ISAKMP）策略
Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#crypto isakmp policy 10			//建立IKE策略，优先级为10
Router(config-isakmp)#authentication pre-share		//设置认证方法为预共享密钥
Router(config-isakmp)#hash md5					//用于完整性检查的哈希算法为MD5
Router(config-isakmp)#encryption des				//加密算法为DES
Router(config-isakmp)#group 2					//设置Diffie-Hellman（DH）组为2，组2对应于1024位密钥长度的DH组
Router(config-isakmp)#lifetime 86400				//生存时间设置为86400
Router(config-isakmp)#exit

Router(config)# crypto isakmp key LLrbr address 10.0.0.2
//设置要使用的预共享秘钥LLrber 和指定VPN对端路由器的IP地址10.0.0.2。
Router(config)#access-list 110 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
//用扩展acl 110来定义通过 VPN 传输的流量，允许从192.168.1.0/24网络到192.168.2.0/24网络的IP流量。
Router(config)#crypto ipsec transform-set mine esp-des esp-md5-hmac
//定义IPSec变换集transform set命名为mine，加密算法为esp-des， HMAC 算法为esp-MD5-HMAC
Router(config)#crypto map mymap 202 ipsec-isakmp	//创建一个名为mymap的crypto map,序列号为202，使用ISAKMP进行IKE协商
% NOTE: This new crypto map will remain disabled until a peer
and a valid access list have been configured.
Router(config-crypto-map)#match address 110		//使用之前创建的访问控制列表110来匹配需要通过VPN传输的流量。
Router(config-crypto-map)#set peer 10.0.0.2			//指定VPN对端路由器的IP地址为10.0.0.2
Router(config-crypto-map)#set pfs group2			//启用完美前向保密（PFS），并指定使用Diffie-Hellman组2。
Router(config-crypto-map)#set transform-set mine	//指定使用之前定义的变换集mine
Router(config-crypto-map)#set security-association lifetime seconds 86400
//设置安全关联（SA）的生命周期为86400秒（即一天）
Router(config-crypto-map)#exit
Router(config)#int f0/0
Router(config-if)#crypto map mymap	//使用名为"mymap"的加密映射
*Jan 3 07:16:26.785: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ON
//表明ISAKMP已经被启用。
Router(config-if)#end
  1. 验证配置成功：

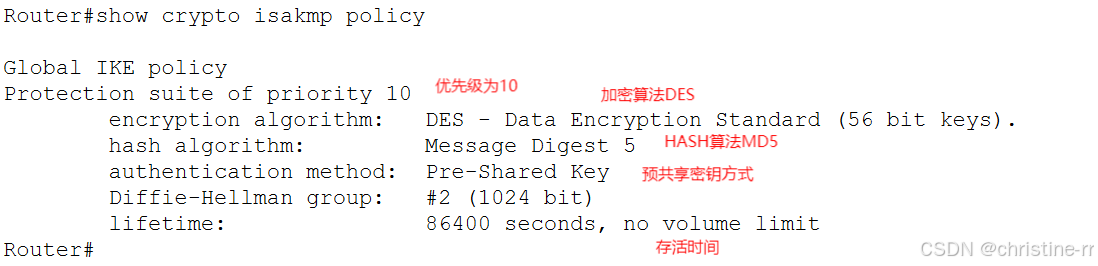

①　使用show crypto isakmp policy查看IKE策略:

可以看到IKE策略的优先级为10，加密算法为DES，用于完整性检查的哈希算法为MD5，认证方法为预共享密钥，DH为2（1024bit），存活时间为86400s

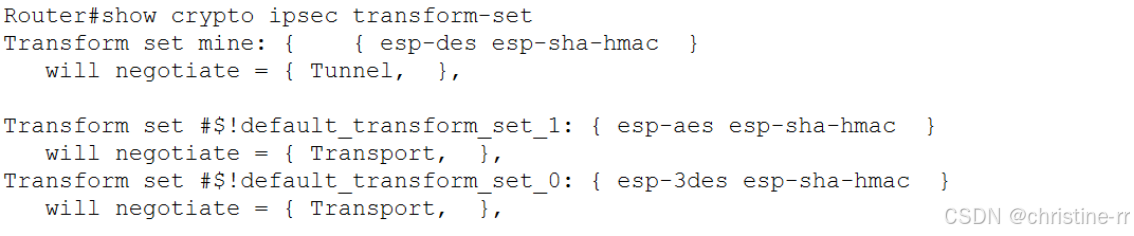

②　使用show crypto ipsec transform-set查看IPSec变换集：

可以看到IPSec变换集transform set为mine，加密算法为esp-des， HMAC 算法为esp-MD5-HMAC

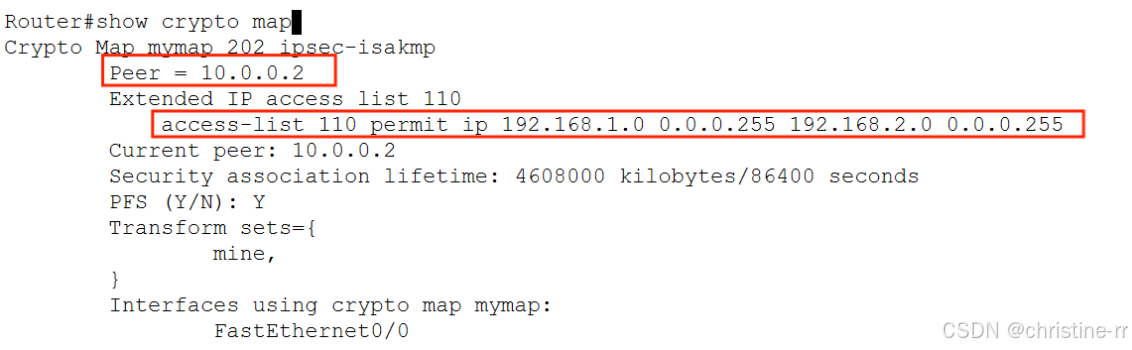

③　使用show crypto map 查看crypto maps：

可以看到名为mymap的crypto map,序列号为202，使用ISAKMP进行IKE协商；访问控列表110允许从192.168.1.0/24网络到192.168.2.0/24网络的IP流量。

  1. 配置Router1
    配置代码如下：
bash 复制代码
//配置 IKE（ISAKMP）策略
Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#crypto isakmp policy 10			//建立IKE策略，优先级为10
Router(config-isakmp)#authentication pre-share		//设置认证方法为预共享密钥
Router(config-isakmp)#hash md5					//用于完整性检查的哈希算法为MD5
Router(config-isakmp)#encryption des				//加密算法为DES
Router(config-isakmp)#group 2					//设置Diffie-Hellman（DH）组为2，组2对应于1024位密钥长度的DH组
Router(config-isakmp)#lifetime 86400				//生存时间设置为86400
Router(config-isakmp)#exit

Router(config)# crypto isakmp key LLrbr address 10.0.0.1
//设置要使用的预共享秘钥LLrbr 和指定VPN对端路由器的IP地址10.0.0.1。
Router(config)#access-list 110 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
//用扩展acl 110来定义通过 VPN 传输的流量，允许从192.168.2.0/24网络到192.168.1.0/24网络的IP流量。
Router(config)#crypto ipsec transform-set mine esp-des esp-md5-hmac
//定义IPSec变换集transform set命名为mine，加密算法为esp-des， HMAC 算法为esp-MD5-HMAC
Router(config)#crypto map mymap 101 ipsec-isakmp	//创建一个名为mymap的crypto map,序列号为101，使用ISAKMP进行IKE协商
% NOTE: This new crypto map will remain disabled until a peer
and a valid access list have been configured.
Router(config-crypto-map)#match address 110		//使用之前创建的访问控制列表110来匹配需要通过VPN传输的流量。
Router(config-crypto-map)#set peer 10.0.0.1			//指定VPN对端路由器的IP地址为10.0.0.1
Router(config-crypto-map)#set pfs group2			//启用完美前向保密（PFS），并指定使用Diffie-Hellman组2。
Router(config-crypto-map)#set transform-set mine	//指定使用之前定义的变换集mine
Router(config-crypto-map)#set security-association lifetime seconds 86400
//设置安全关联（SA）的生命周期为86400秒（即一天）
Router(config-crypto-map)#exit
Router(config)#int f0/0
Router(config-if)#crypto map mymap	//使用名为"mymap"的加密映射
*Jan 3 07:16:26.785: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ON
//表明ISAKMP已经被启用。
Router(config-if)#end

步骤五：测试IPSec VPN

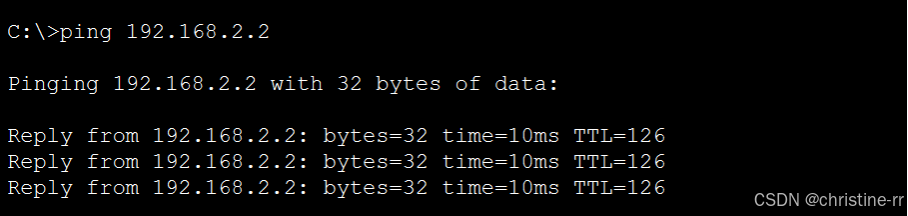

  1. 使用ping测试连通性：

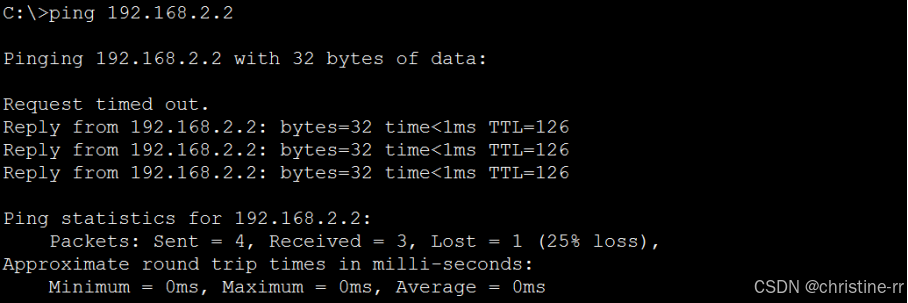

    双击PC0（IP：192.168.1.2）图标，在弹出的对话框中，选择Desktop，选择Command Prompt，ping 192.168.2.2（PC3），如下图：

  2. 验证数据经过IPSec VPN加密传输

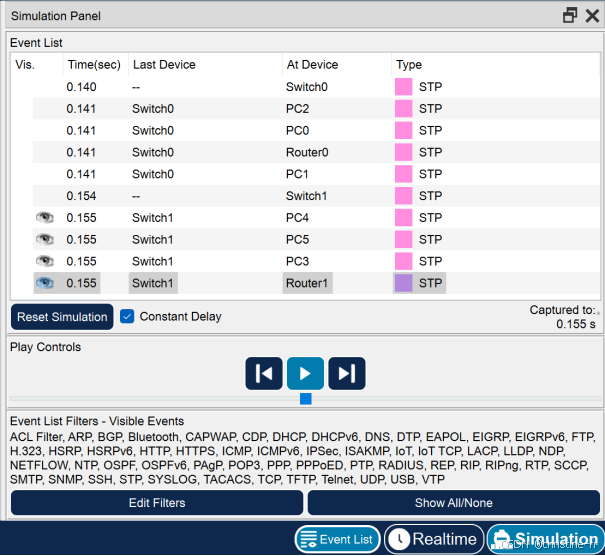

    进入simulation mode，切换到相应界面：

使用PC0（IP：192.168.1.2）的命令行，再次ping 192.168.2.2（PC3），然后在simulation Panel的Play Control区域中选择Play开始，观察工作区动画：

可以在拓扑图看到4个ICMP数据包从PC0------Switch0------Router0------Router1------Switch------PC3，PC3------Swit1------Router1------Router0------Switch0------PC0

同时每完成一个数据包的发送和返回，命令行返回一条数据。

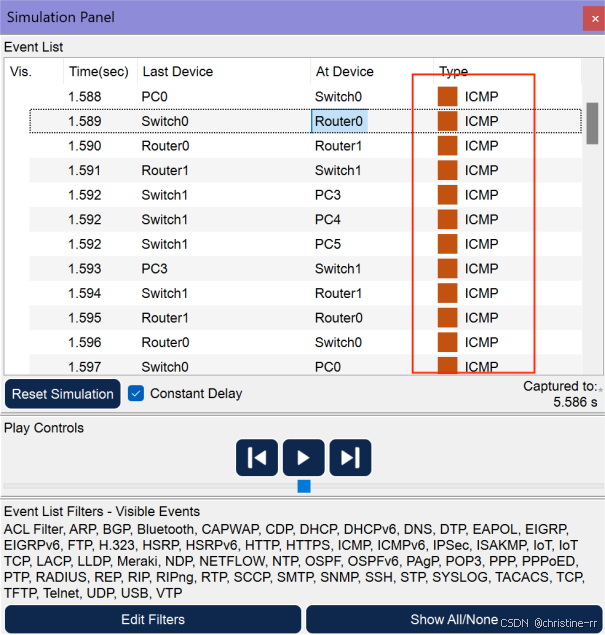

Simulation Pamel可以看到发送和返回数据的全部过程，ICMP协议类型即为刚刚ping命令发送和返回的ICMP数据包：

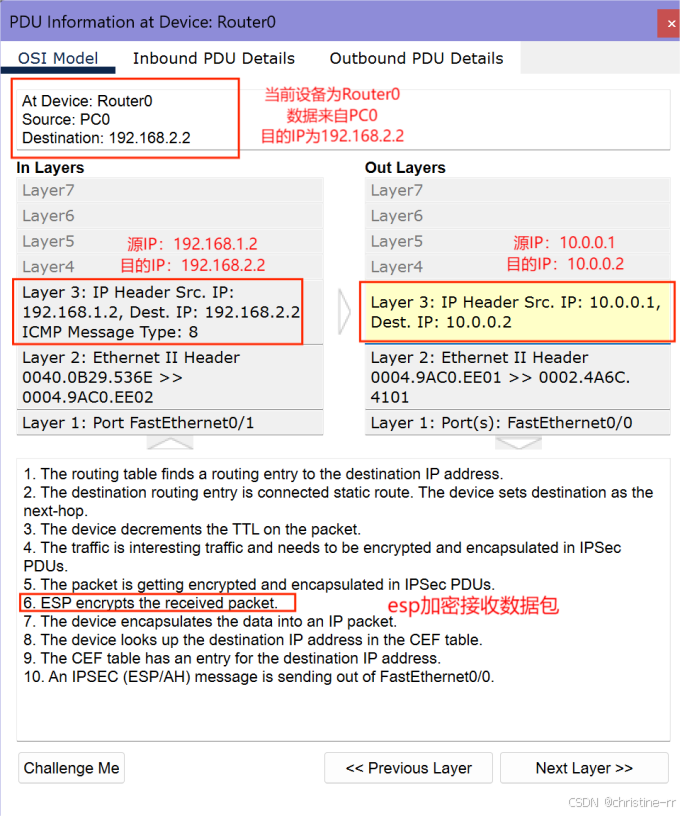

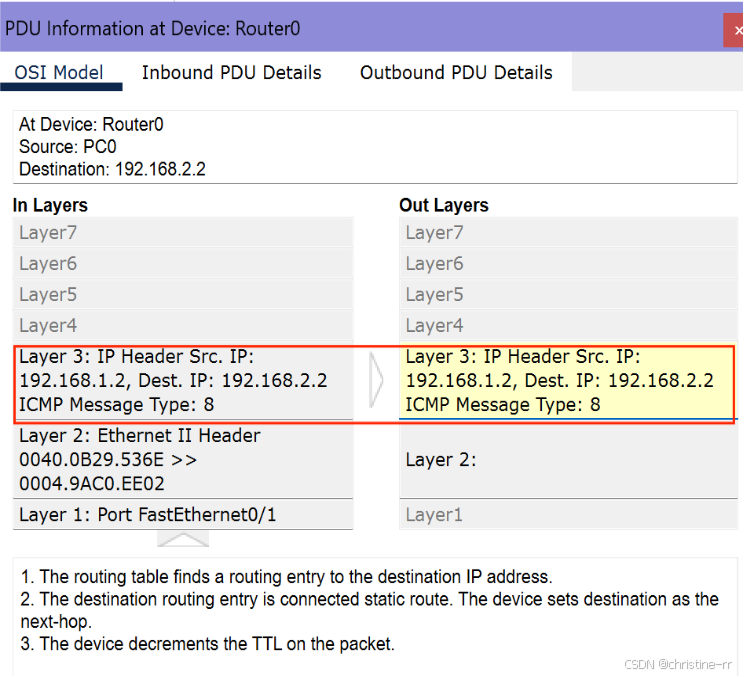

点击目的为路由器router 0处数据包，弹出面板可以分析出数据包的信息：

从图中可以看到，进入路由器Router0的数据包（左侧）的信息源IP为192.168.1.2（PC0），目的IP为192.168.2.2（PC3），但是路由器出去的数据包的源IP转为了10.0.0.1（Router0），目的IP为10.0.0.2（Router1）。

另外可以在Out Layer第三层网络层下面的第6条信息中，可以看到ESP的encrypts the received packet包。由此可以看出，从PC0发往PC3的数据包经过路由器的IPSec VPN模块加密处理，隐藏了内网的IP地址信息，从而保护了内网的数据。

  1. 断开VPN
    断开VPN，配置router0和router1的指令。需要注意的是，只断开一端路由器的端口map映射，两边无法连通；两端都断开后，两边网络可以再次保持连接，只是数据不再加密传输。
    配置代码如下：
bash 复制代码
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int f0/0
Router(config-if)#no crypto map mymap
%CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is OFF

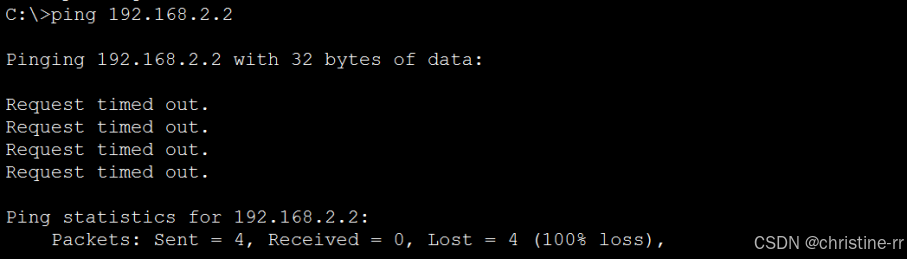

断开一个端口，再次ping 192.168.2.2在EVENT LIST查看Router0的PDU，可以看到数据没有加密，IP地址没有隐藏。经过Router0的数据包源IP为192.168.1.1，目的IP为192.168.2.2

断开一端无法ping通。两个端口都关闭isakmp时，可以正常通信，但是数据没有进行加密传输。
