一、项目背景与需求
某机械加工产线需通过西门子 S7-1200 PLC 实现对工业打标卡 的自动化控制，完成零部件序列号、批次码的激光打标。打标卡仅支持 Modbus TCP 协议 ，而产线控制层采用 ProfiNet 总线架构，需解决异协议通讯兼容问题，同时满足通讯延迟≤100ms、24 小时连续运行、易维护的核心需求。
二、硬件选型与网络拓扑

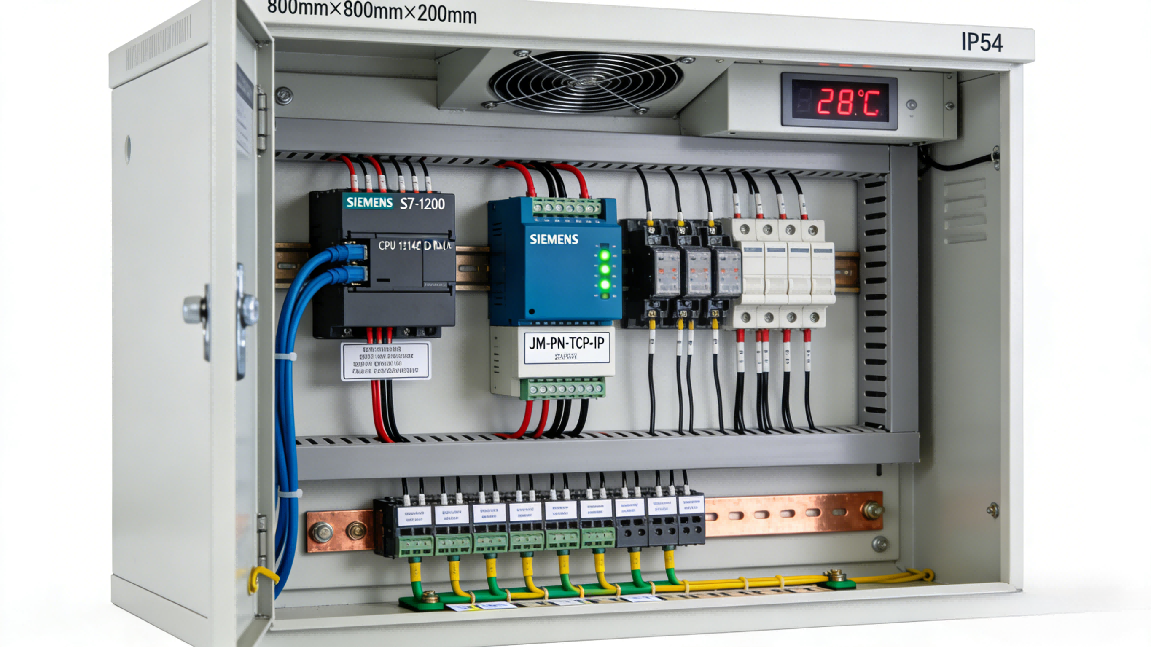

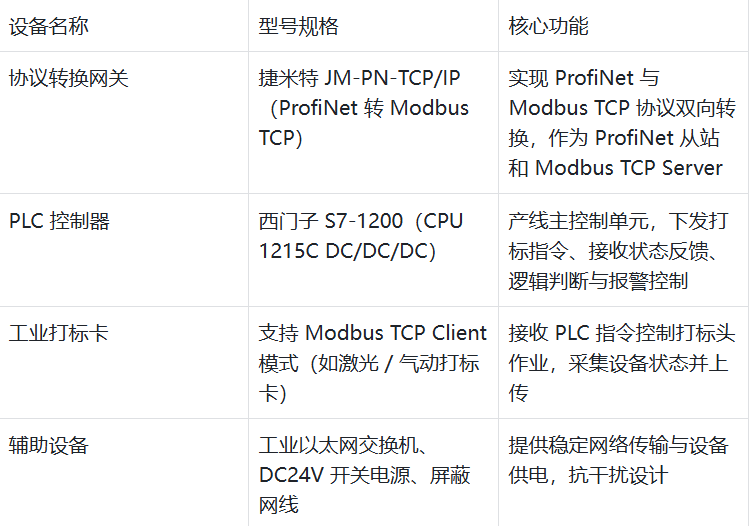

1. 硬件清单

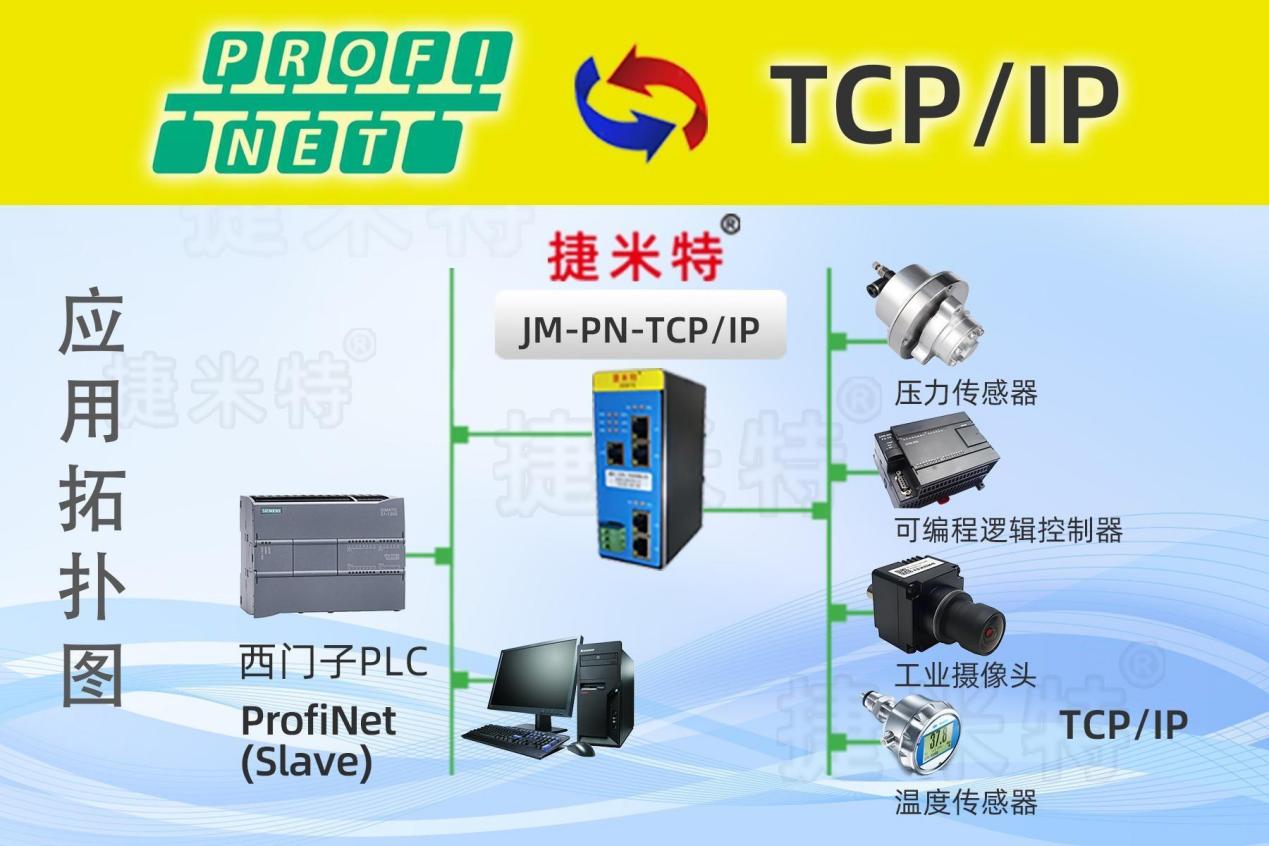

- 网络拓扑与数据流向
拓扑结构：西门子 1200 PLC（ProfiNet 主站） → 工业交换机 → 网关模块→ 打标卡（Modbus TCP Client）→ 打标头。
数据下发：PLC（ProfiNet）→ 网关 → Modbus TCP 协议 → 打标卡（接收打标内容、速度、功率参数）。
状态上传：打标卡（就绪 / 打标中 / 完成 / 故障）→ Modbus TCP → 网关 → ProfiNet → PLC。
三、核心技术亮点与协议转换原理

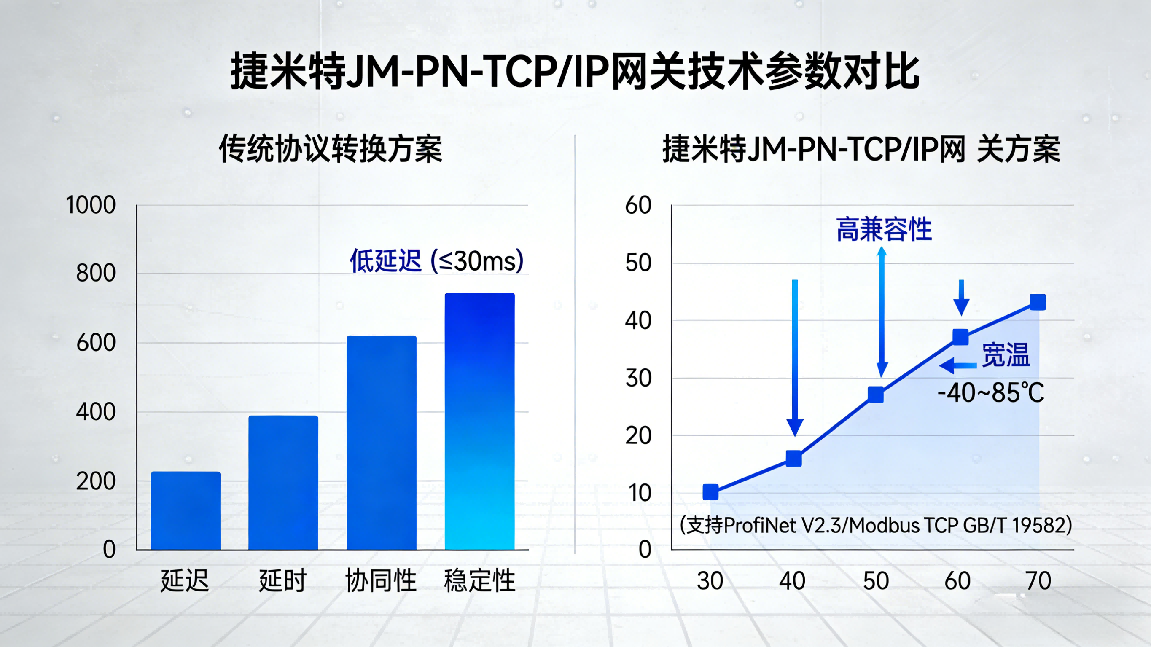

1. 网关核心技术优势
双协议深度兼容：原生支持 ProfiNet IO V2.3 协议（Class B 从站），兼容西门子 TIA Portal 全版本组态软件，无需定制驱动；Modbus TCP 侧支持 Server 模式，兼容 GB/T 19582 标准，适配主流打标卡 Modbus TCP Client 协议规范。
低延迟传输机制：采用硬件级协议转发架构，跳过操作系统层冗余处理，ProfiNet 与 Modbus TCP 数据转换延迟≤30ms，全链路通讯延迟控制在 80ms 内，满足产线实时控制要求。
工业级可靠性设计：内置 2KV 电磁隔离模块，抗干扰能力符合 EN 55032/EN 55035 标准；支持 - 40~85℃宽温工作、5~95% 无凝露湿度环境，适配车间粉尘、强电磁干扰场景。
智能数据处理：具备 CRC-32 数据校验、异常数据过滤、断点续传功能，避免打标参数传输丢失或错误；支持数据缓存（最多 100 条历史指令），网络中断后可自动续传，保障产线连续性。

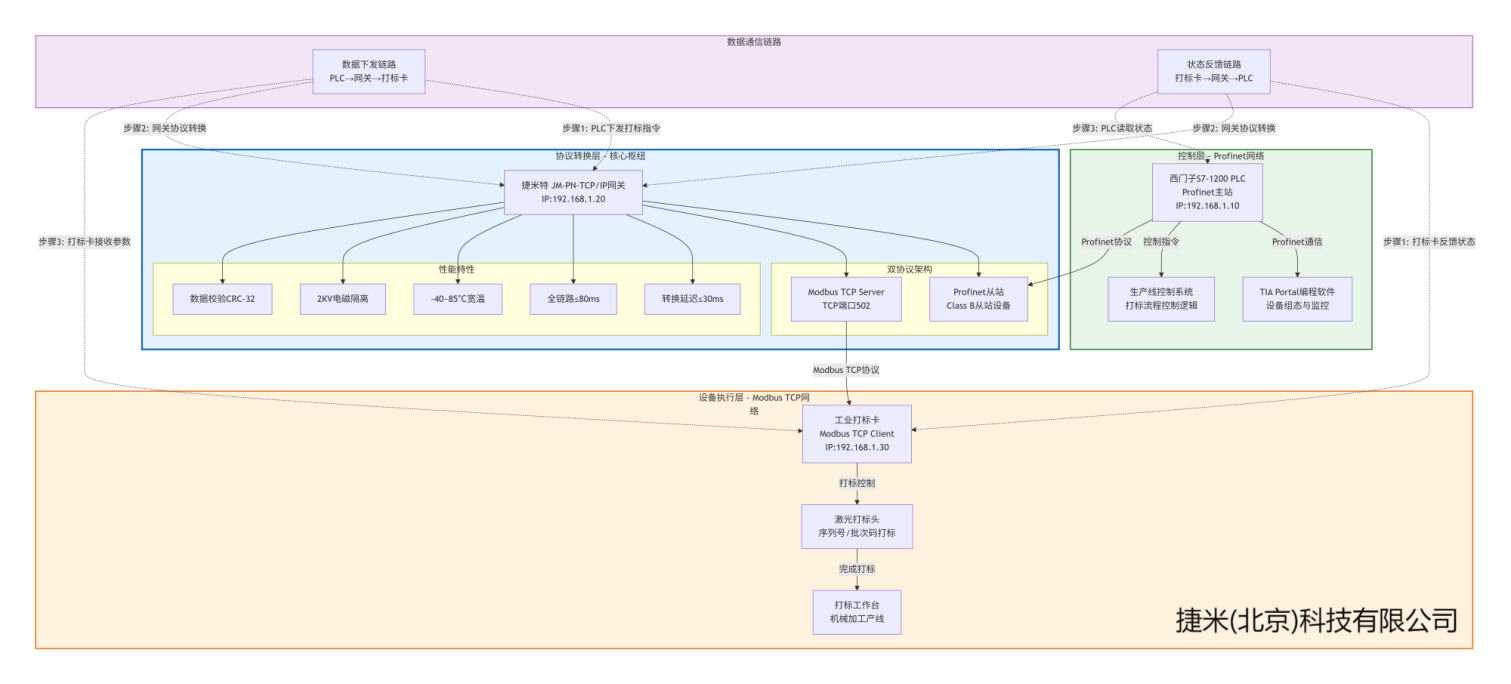

2. 协议转换底层逻辑
ProfiNet → Modbus TCP 转换：PLC 通过 ProfiNet IO 将打标参数（存储于 Q 区）以过程数据对象（PDO）形式发送至网关，网关解析 ProfiNet 帧结构后，按预设映射规则将数据写入 Modbus TCP 输入寄存器（40001-40008），打标卡通过 Client 模式主动读取该寄存器组，完成参数接收。
Modbus TCP → ProfiNet 转换：打标卡将运行状态以 16 位二进制数据写入网关 Modbus TCP 保持寄存器（30001-30004），网关实时监测寄存器变化，将数据转换为 ProfiNet 输入过程数据（映射至 PLC I 区），PLC 通过 ProfiNet IO 循环读取该数据区，实现状态实时反馈。
地址映射灵活性：支持用户通过 Web 界面自定义寄存器映射关系，可根据打标卡协议要求调整数据位长度、字节序（大端 / 小端），无需修改 PLC 或打标卡程序。
四、功能实现与应用效果
1. 核心功能
打标参数下发：PLC 通过 Q 区发送字符内容、打标速度（30-50mm/s）、功率（50%-80%），网关实时转换传输；
状态闭环控制：打标中（0x02）→ PLC 锁定产线；完成（0x03）→ 触发工件流转；故障（0x04）→ 产线报警；
数据校验：网关 CRC 校验机制确保参数无丢失，打标准确率达 99.9%。
2. 应用优势
快速部署：无需修改 PLC 程序与打标卡固件，配置周期≤4 小时；
稳定可靠：网关工业级设计，MTBF≥60000 小时；
易维护：Web 界面支持参数备份，故障定位时间≤10 分钟；
扩展性：支持 8 台 Modbus TCP 设备接入，可扩展多打标卡 或传感器。
