在新能源汽车领域，整车控制单元（VCU）可谓是车辆的"大脑"，掌控着车辆的各种关键运行逻辑。今天，咱们就来深入探讨一下VCU相关的丰富内容，从文档资料到上位机，再到代码生成、原理图等，一路探索VCU的奥秘。

VCU 文档资料大揭秘

架构

VCU架构是整个系统运行的骨架。它通常分为硬件架构和软件架构。硬件架构涉及各种微控制器、传感器接口、通信接口等硬件设备的布局与连接。例如，主流的硬件架构会采用高性能的微控制器，像英飞凌的 TC27x 系列，以满足复杂的控制算法运算需求。其丰富的外设资源为连接各类传感器与执行器提供了便利。

c 复制代码

// 假设使用 TC27x 微控制器，初始化 GPIO 口用于连接传感器
#include "Tricore_Globals.h"
#include "IfxPort.h"

void initSensorGPIO(void) {
    IfxPort_setPinMode(&MODULE_P14, 0, IfxPort_Mode_outputPushPullGeneral);
}

这段代码展示了在 TC27x 平台上初始化一个 GPIO 口作为输出，用于连接传感器。这样的硬件架构基础为软件层面的控制提供了物理接口。

软件架构则侧重于功能模块的划分与交互。一般会有任务调度模块、数据处理模块、通信模块等。任务调度模块就像一个交通指挥员，合理安排各个功能模块何时执行任务，确保系统高效稳定运行。

控制策略

VCU 的控制策略决定了车辆如何响应各种驾驶需求。常见的控制策略包括转矩控制策略、能量回收策略等。以转矩控制策略为例，它需要根据驾驶员的加速踏板位置、车辆当前状态（如车速、电池电量等）来精确计算并输出合适的驱动转矩。

python 复制代码

# 简单的转矩计算示例代码
def calculateTorque(acceleratorPosition, speed, batterySOC):
    torque = acceleratorPosition * 10 - speed * 0.5 + batterySOC * 2
    return torque

这里通过一个简单的 Python 函数模拟了转矩的计算，实际的控制策略算法要复杂得多，但原理类似，综合考虑多个因素来输出合适的转矩，以实现车辆的平稳加速、减速等操作。

通讯协议

通讯协议是 VCU 与其他车载电子设备交流的"语言"。常见的有 CAN 协议，它以其高可靠性、高速率的特点在汽车领域广泛应用。在 CAN 通讯中，每个节点都有自己的标识符，数据以帧的形式传输。

c 复制代码

// CAN 发送数据帧示例代码
#include "IfxCpu.h"
#include "IfxCan.h"

void sendCANFrame(IfxCan_Handle *canHandle, uint16 id, uint8 *data, uint8 length) {
    IfxCan_Msg msg;
    msg.id = id;
    msg.data = data;
    msg.length = length;
    IfxCan_sendMessage(canHandle, &msg);
}

这段代码展示了如何使用 Infineon 芯片的 CAN 驱动来发送一个 CAN 数据帧，包含标识符、数据内容和长度等信息，确保 VCU 与其他设备间准确无误的信息传递。

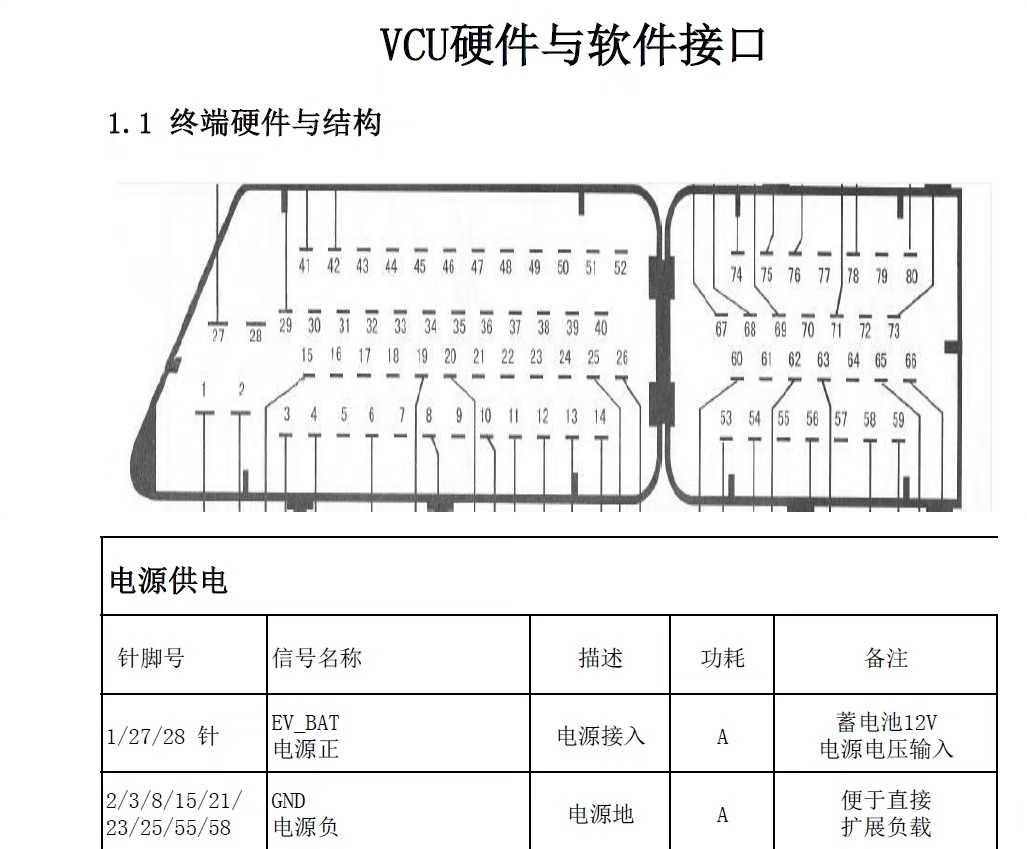

硬件

硬件部分除了前面提到的微控制器，还包括各种传感器（如加速踏板位置传感器、车速传感器等）和执行器（如电机控制器等）。这些硬件设备为 VCU 提供了车辆实时运行数据，并执行 VCU 发出的控制指令。例如，加速踏板位置传感器将驾驶员的操作意图以电信号的形式传递给 VCU，VCU 据此进行相应的控制决策。

VCU 电控设计规范资料

电控设计规范是确保 VCU 稳定可靠运行的重要准则。它涵盖了硬件设计规范和软件设计规范。硬件设计规范涉及 PCB 布线规则、电源设计要求、电磁兼容性（EMC）标准等。比如，在 PCB 布线时，为了减少电磁干扰，高速信号线要尽量短且避免直角走线，电源线要进行合理的滤波处理。

软件设计规范则注重代码的可读性、可维护性和安全性。例如，要遵循一定的代码命名规则，函数的编写要有清晰的功能描述和合理的参数设置，同时要进行严格的错误处理，防止程序在异常情况下崩溃。

VCU 上位机

硬件

VCU 上位机硬件主要用于与 VCU 进行交互，实现数据的监测与控制。通常会配备高性能的处理器、大容量内存以及高分辨率显示屏。例如，一些工业平板电脑被广泛应用于 VCU 上位机硬件，它们具备丰富的接口（如 USB、以太网等），方便与 VCU 进行数据通信。通过 USB 接口，可以快速地将 VCU 中的数据读取到上位机进行分析处理。

软件

上位机软件是用户与 VCU 交互的窗口。它可以实现数据的实时显示（如车速、电池电压等参数）、控制指令的发送（如强制车辆进入充电模式等）以及数据的记录与分析。以 Python 的 PyQt 框架为例，可以轻松构建一个美观实用的上位机软件界面。

python 复制代码

import sys
from PyQt5.QtWidgets import QApplication, QLabel

app = QApplication(sys.argv)
label = QLabel('实时车速：60km/h')
label.show()
sys.exit(app.exec_())

这段简单的代码创建了一个 PyQt 窗口，显示了车辆的实时车速信息，实际应用中会通过串口或网络通信获取 VCU 的真实数据并实时更新显示。

一小时自动生成代码入门

自动生成代码技术为 VCU 开发带来了极大的便利。通过一些专业的工具，如 MATLAB 的自动代码生成功能，可以根据设计好的控制算法模型快速生成可直接在硬件平台上运行的代码。在 MATLAB 中，首先要搭建好算法模型，比如前面提到的转矩控制策略模型，然后设置好代码生成的目标硬件平台参数（如微控制器型号等），点击生成代码按钮，就能快速得到高效优化的 C 代码。

matlab 复制代码

% 搭建简单的转矩控制模型并生成代码示例
model = 'torque_control_model';
open_system(model);
set_param(model, 'RTWSystemTargetFile', 'ert.tlc');
set_param(model, 'GenerateCodeOnly', 'on');
rtwbuild(model);

这段 MATLAB 代码展示了如何设置模型并生成代码，极大地提高了开发效率，减少了人工编写代码可能出现的错误。

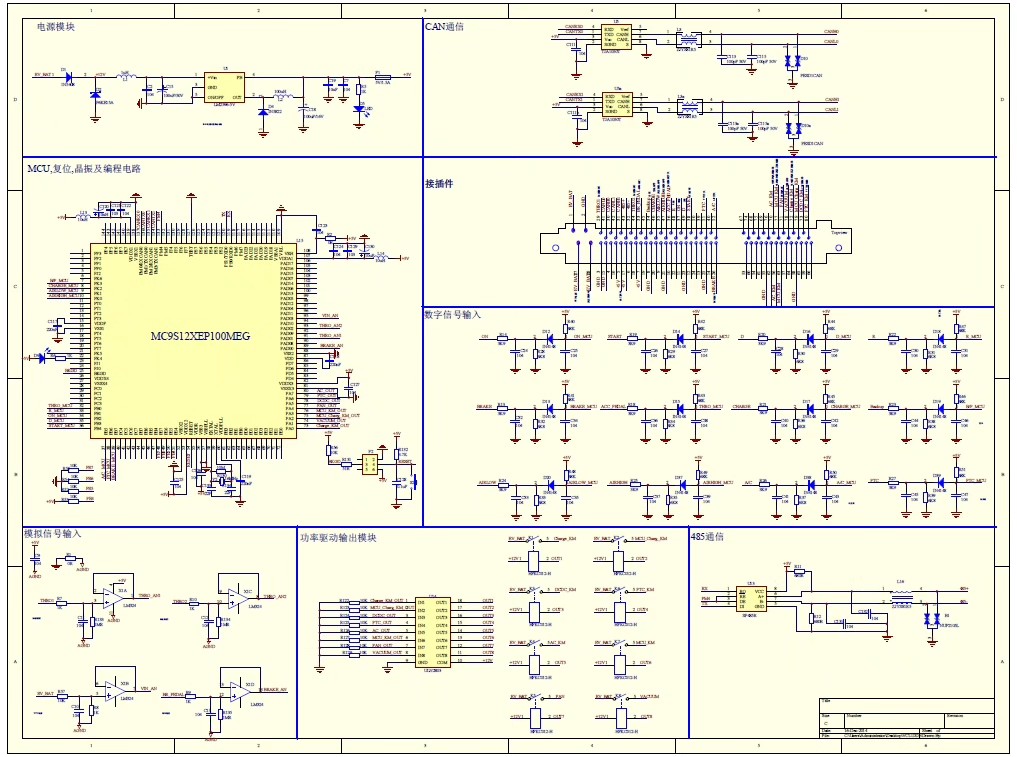

VCU 原理图及 PCB 文件

VCU 原理图详细描绘了各个硬件模块之间的电气连接关系，是硬件设计的蓝图。从电源电路到微控制器的引脚连接，再到传感器与执行器的接口，都在原理图中清晰呈现。而 PCB 文件则是将原理图转化为实际电路板的设计文件，包括元件布局、布线等信息。优秀的 PCB 设计不仅要满足电气性能要求，还要考虑散热、空间利用等因素。

仿真案例

仿真案例对于验证 VCU 控制策略的有效性至关重要。以整车 VCU 功能规范中的加速功能为例，可以在 Simulink 中搭建整车模型，包括车辆动力学模型、电机模型、电池模型等，并将 VCU 的控制策略模型嵌入其中。通过设置不同的初始条件（如初始车速、电池电量等）和输入信号（如加速踏板位置变化），模拟车辆的加速过程，观察车速、转矩等参数的变化，验证控制策略是否满足设计要求。

通过以上对新能源汽车 VCU 各个方面的介绍，相信大家对 VCU 有了更全面深入的理解，无论是文档资料、上位机，还是代码生成、原理图等，每一部分都紧密相连，共同构建起新能源汽车的"智慧大脑"。
