探索Flac二次开发之弹性应变能分析

关于弹性应变能的Flac二次开发弹性应变能云图显示模型整体累计弹性应变能求解显示

在岩土工程等诸多领域，对模型的弹性应变能进行准确分析至关重要。今天咱们就唠唠在Flac中针对弹性应变能的二次开发，主要聚焦弹性应变能云图显示以及模型整体累计弹性应变能求解显示这俩关键部分。

弹性应变能云图显示

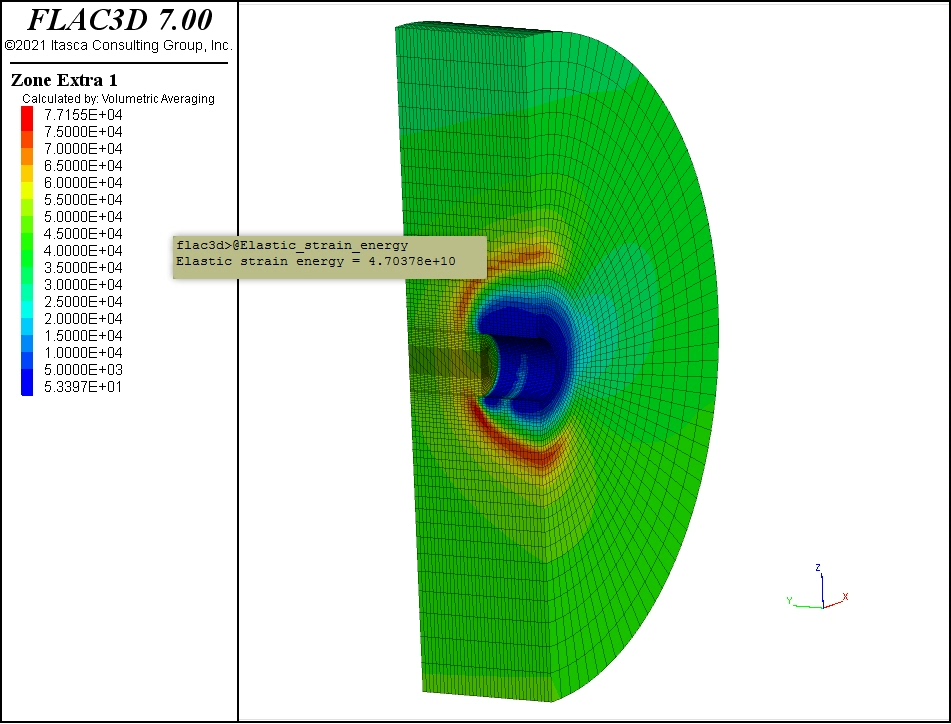

弹性应变能云图能直观呈现模型内部弹性应变能的分布情况，方便咱们一眼看出哪里"受力"大，哪里"受力"小。

在Flac二次开发里，要实现弹性应变能云图显示，得借助其内置的编程语言和绘图函数。首先，得获取每个单元的弹性应变能数据。在Flac中，我们可以通过如下代码片段来访问单元的相关力学参数（假设已定义好模型相关参数）：

python 复制代码

for i in range(1, model.numnodes + 1):
    # 获取单元编号
    cell_id = model.cellid(i)
    # 获取单元的弹性应变能，这里假设弹性应变能存储在某个变量中，实际需根据Flac的变量定义获取
    elastic_strain_energy = get_elastic_strain_energy(cell_id)

这里的getelasticstrain_energy函数是自定义函数，用于从Flac内部存储结构中提取每个单元对应的弹性应变能数值。具体函数实现得参考Flac内部的数据存储格式和访问规则。

获取到数据后，就该绘图了。Flac提供了一些绘图接口，咱们可以用类似下面这样的代码来绘制云图：

python 复制代码

# 创建一个新的绘图窗口
plot_window = create_plot_window()
# 设置绘图窗口的标题和坐标轴标签
set_plot_title(plot_window, "弹性应变能云图")
set_xlabel(plot_window, "X坐标")
set_ylabel(plot_window, "Y坐标")

for i in range(1, model.numnodes + 1):
    cell_id = model.cellid(i)
    elastic_strain_energy = get_elastic_strain_energy(cell_id)
    # 根据单元坐标和弹性应变能数据在绘图窗口中绘制点或区域，这里简化示意
    plot_point(plot_window, get_x_coord(cell_id), get_y_coord(cell_id), elastic_strain_energy)

# 显示云图
show_plot(plot_window)

上述代码中，createplotwindow等函数是对Flac绘图接口的封装，实现创建窗口、设置标题、绘制点等操作。实际开发中，还得考虑颜色映射、数据归一化等细节，让云图更加美观和准确。

模型整体累计弹性应变能求解显示

除了看分布云图，知道模型整体累计弹性应变能也很关键。这能帮我们从宏观上把握模型的力学响应。

要实现这个功能，咱们还是得遍历模型中的所有单元，累加每个单元的弹性应变能。以下是代码示例：

python 复制代码

total_elastic_strain_energy = 0
for i in range(1, model.numnodes + 1):
    cell_id = model.cellid(i)
    elastic_strain_energy = get_elastic_strain_energy(cell_id)
    total_elastic_strain_energy += elastic_strain_energy

# 输出模型整体累计弹性应变能
print("模型整体累计弹性应变能: ", total_elastic_strain_energy)

这段代码很直观，通过一个循环遍历所有单元，不断累加弹性应变能，最后输出总值。在实际应用中，我们可能还想把这个数值保存到文件中，方便后续分析和对比，这就可以用文件操作相关函数，像这样：

python 复制代码

total_elastic_strain_energy = 0
for i in range(1, model.numnodes + 1):
    cell_id = model.cellid(i)
    elastic_strain_energy = get_elastic_strain_energy(cell_id)
    total_elastic_strain_energy += elastic_strain_energy

# 将模型整体累计弹性应变能写入文件
with open('total_elastic_strain_energy.txt', 'w') as file:
    file.write("模型整体累计弹性应变能: " + str(total_elastic_strain_energy))

这样，每次运行程序后，整体累计弹性应变能数值就会被保存到指定文件里。

通过以上在Flac中的二次开发实现弹性应变能云图显示和整体累计弹性应变能求解显示，能为我们深入研究模型的力学特性提供有力工具。当然，实际开发中还会遇到各种细节问题，需要咱们不断调试和优化。希望今天分享的内容能给大家在相关领域的研究和工程实践带来帮助。
