汽车变速器电控系统Simulink模型：从原理到实现

汽车变速器电控系统 Simulink 模型汽车动力换挡变速器电控系统变速器电控系统仿真汽车/车辆电子课设设计该模型根据汽车动力换挡变速器的工作原理，设计出液压执行机构，确定控制器，制定汽车动力换挡变速器电控系统总体方案以及电控系统开发方案。合理地设计任务线程并安排优先级，对系统应用程序进行分析，通过实时调度机制保证关键任务的实时响应特性。直接运行即可出图内容包括模型所有的源文件及简单的结果说明书

在汽车/车辆电子的课程设计领域，汽车动力换挡变速器电控系统的仿真有着举足轻重的地位。今天咱就唠唠基于Simulink构建的这一模型。

总体设计思路

汽车动力换挡变速器的工作原理是整个模型设计的基石。基于此，我们首先要打造出液压执行机构。想象一下，液压执行机构就像是变速器的"肌肉"，负责实际的换挡动作。

确定控制器则如同给变速器安上"大脑"，让其能够根据各种工况和指令进行精准操作。这里制定的汽车动力换挡变速器电控系统总体方案以及电控系统开发方案，是整个项目的路线图。

任务线程与优先级设计

合理设计任务线程并安排优先级，这可是保证系统稳定高效运行的关键。就好比一个交响乐团，每个乐手都有自己的任务，且要按照一定顺序和优先级来演奏，才能奏出美妙乐章。

在代码层面，我们以C语言为例（这里只是简单示意，实际Simulink模型搭建可能涉及更多特定语言和模块）：

c 复制代码

// 定义任务优先级常量
#define PRIORITY_HIGH 1
#define PRIORITY_MEDIUM 2
#define PRIORITY_LOW 3

// 任务结构体
typedef struct {
    void (*taskFunction)();
    int priority;
} Task;

// 简单的任务调度函数
void taskScheduler(Task tasks[], int numTasks) {
    // 这里简单按照优先级从高到低执行任务
    for (int i = 0; i < numTasks; i++) {
        for (int j = i + 1; j < numTasks; j++) {
            if (tasks[i].priority < tasks[j].priority) {
                Task temp = tasks[i];
                tasks[i] = tasks[j];
                tasks[j] = temp;
            }
        }
    }
    for (int i = 0; i < numTasks; i++) {
        tasks[i].taskFunction();
    }
}

这段代码定义了任务结构体，每个任务有自己的函数指针和优先级。taskScheduler函数则根据优先级对任务进行排序并执行。在实际的汽车变速器电控系统中，像换挡控制这类关键任务，就会被赋予较高优先级，通过实时调度机制保证其能实时响应各种工况变化。

Simulink模型优势：直接运行出图

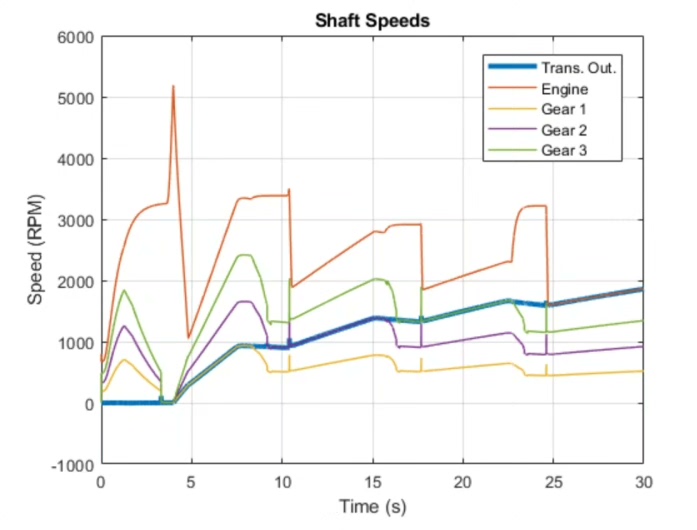

Simulink的强大之处就在于，我们搭建好模型后，直接运行就能出图。这对于快速验证系统性能和分析结果来说，简直不要太方便。比如我们可以直观地看到换挡过程中转速、扭矩等参数的变化曲线。

模型内容

这个模型包含了所有源文件，这就像是一个完整的"工具箱"，里面装着构建和运行模型所需的一切工具。而且还贴心地附上了简单的结果说明书，方便我们理解模型输出的各种数据和图表背后的意义。

通过这样一个汽车变速器电控系统Simulink模型，无论是在课程设计中深入理解汽车电子系统原理，还是在实际的汽车研发中进行前期的仿真验证，都能为我们提供极大的便利和参考价值。希望大家也能在自己的项目中充分利用它，探索汽车电子领域更多的奥秘。
