一、模块体系
nginx 的核心设计思想就是模块化，它内部由核心模块和其他功能模块组成。这种结构使 nginx 具有高性能、高可靠性、高扩展性和灵活性的特点。
核心模块：主要负责维护一个运行循环，在这个循环中执行网络请求处理的不同阶段，并且在不同处理阶段都会调用相应的功能模块。
功能模块：主要负责网络读写数据、服务器内部操作等。
将它们按照功能划分，可以分成如下细分模块：
- 核心模块：这是 nginx 运行的基石，负责最基本的进程管理、配置解析和底层框架等，维护 nginx 的整个生命周期和运行环境。例如 ngx_core_module、ngx_conf_module、ngx_error_log_module 等
- 事件模块：实现了 nginx 事件驱动、非阻塞的 I/O 模型，负责监听和处理网络事件（如连接建立、数据读/写），是 nginx 高性能和高并发能力的直接来源。它独立于操作系统的事件处理框架，不同操作系统事件驱动模块不同。例如 ngx_event_module、ngx_epoll_module（适用于 Linux）、ngx_kqueue_module（适用于 MacOS） 等。
- Handler 模块：位于 HTTP 处理链的核心位置，负责根据请求 url 执行具体的业务逻辑，它们种类最丰富，负责生成响应内容，如读取静态文件、转发请求到上游服务器、内部重定向等。如 ngx_http_static_module、ngx_http_fastcgi_module 等。
- Filter 模块：工作在 handler 处理模块之后，负责对阶段处理模块生成的响应头和响应体进行修改、转换或压缩，即对即将将发送给客户端的响应数据进行优化或格式化，同时它也是链式运行的，可以多个过滤模块顺序执行。例如 ngx_http_gzip_filter_module、ngx_http_handers_filter_module、ngx_http_chunked_filter_module 等。
- 负载均衡模块：与反向代理配合使用，专门负责选择 upstream 服务器组中的最佳后端服务器，提高系统的伸缩性和可靠性，确保后端服务健康。例如 ngx_http_upstream_module、ngx_http_upstream_least_conn_module 等。
- 其他辅助模块：这类模块功能多样，主要提供各种辅助、安全、缓存和配置增强功能。例如 ngx_http_access_module（安全与访问控制）、ngx_http_stub_status_module（nginx 状态监控）、ngx_http_log_module（日志访问）、ngx_http_map_module（变量映射）等。
nginx 支持动态加载模块，你可以选择性的将某些模块编译为动态链接库（
.so文件），通过动态模块进行加载，而无需将模块编译到 nginx 可执行文件中。
- 前一节提到过，开启
--with-compat选项将允许 nginx 可执行文件加载未来的动态模块，--add-dynamic-module=xxx选项可以将模块 xxx 编译为动态模块。- 在 nginx.conf 文件最外层中使用
load_module指令加载外部动态模块（只能在最外层中引入动态模块）- 使用动态模块非常方便后期维护，需要升级或替换模块时只需要替换对应的
.so文件即可，然后重载配置即可。
nginx 存在一个 njs 模块，支持用户通过 JavaScript 编写模块，这显著降低了用户使用 C 语言开发模块的难度和必要性。（后续的 NJS 篇会学习到）

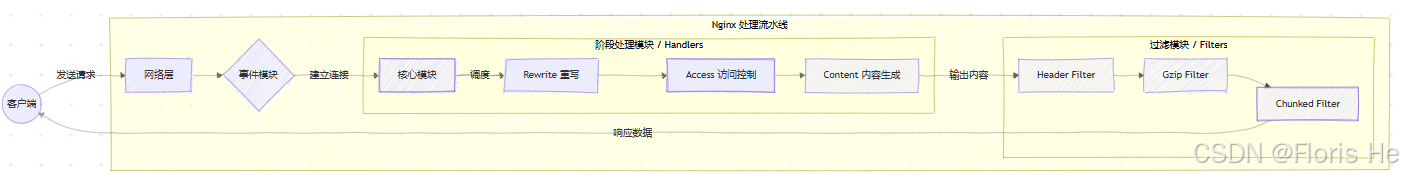

nginx 模块化协作
二、进程模型
（1）Master 进程模型
master 进程是 nginx 启动后第一个运行的进程，它不负责处理任何客户端请求，而是承担起整个系统的管理、协调和守护职责：
系统初始化：
- 加载配置文件：这一阶段负责读取和校验 nginx.conf 配置文件，如果配置存在语法错误，master 进程会立即报错并退出；
- 创建运行环境：前一步成功后，master 进程开始初始化日志文件、监听套接字等，确保环境就绪；
- 加载相应模块：最后如果配置了动态模块，则 master 进程继续加载这些共享对象。
worker 进程管理：
- 创建和控制： master 进程会根据配置（worker_processes 指令），通过 fork() 系统调用创建和启动一组 worker 进程；
- 进程守护：master 进程持续监控 worker 进程的运行状态，如果某个 worker 进程意外退出，则 master 会立即自动重启一个新的 worker 进程来替换它，确保服务的持续可用性和高可靠性；
- 信号处理：master 进程是 nginx 接收外部信号（如 kill 命令发送的信号）的唯一入口，负责将这些信号转化为对 worker 进程的相应操作。
接受和分发信号 ：master 进程拦截操作系统信号，并根据信号类型执行相应的操作，通常涉及对 worker 进程的控制。如 HUP（平滑重载）、QUIT（平滑退出）、USE1（重开日志文件）、USE2（平滑升级）、INT（快速退出）等。
重载与升级：
- 平滑重载：master 接收到 HUP 信号后，会加载新的配置文件并启动一组新的 worker 进程，再通知旧 worker 进程停止连接并处理完当前任务后平滑退出；
- 平滑升级：master 能够协调新旧的 nginx 可执行文件，确保在一个新的 nginx 版本启动时，旧的 worker 可以继续服务请求，直到所有连接都迁移到新版本。
总结：master 进程就像一个项目经理，它规划环境、招聘（启动 worker）、监督（守护 worker）、处理外部指令（接受并分发信号），并确保项目的平稳过渡（重载和升级）。
（2）Worker 进程模型
worker 进程是 nginx 进程模型中真正处理客户端请求和网络 I/O 的核心执行者。它们与 master 进程协调工作。worker 进程的数量通常等于或略高于 CPU 核心数，它们共同监听 master 进程初始化好的同一个套接字，所有的 worker 地位平等、独立运行、平等竞争资源。
对于 CPU 密集型任务，worker 进程数量应该和 CPU 核心数量相同；对于 I/O 密集型任务，worker 数量可以略高于 CPU 核心数量（如 1.5~2 倍之间）。总的来说，worker 数量的选择都将根据内存大小、内容类型、硬件配置等综合来选择。
nginx 的精明之处就在于，它将内存用在 "刀刃上"，不会去创建新进程或线程来徒耗硬件资源，nginx 只会检查内存等硬件状态，初始化新的上下文并添加到队列中等待异步处理。所以即使在系统负载很极端的情况下，nginx 往往也能游刃有余。
下面为每一个 worker 的工作机制：
监听与接受新连接：
- 惊群问题：每个 worker 进程同时监听同一个端口，当新连接到达时，操作系统可能会唤醒多个 worker 进程，这就是所谓的惊群问题。对于这一问题 nginx 则采用了如 epoll 的 EPOLLEXCLUSIVE 的优化连接来接收，确保只有一个 worker 进程能成功接收并处理该新连接；
- 独占连接：一旦 worker 进程成功接受一个连接，该连接就完全归属这个 worker 进程，直到连接关闭。
事件循环：
- 等待事件：调用 I/O 多路复用接口（如 epoll、kqueue），阻塞等待网络事件（如数据可读、可写、连接关闭）发生；
- 事件处理：一旦接口返回有事件发生，worker 进程立即处理这些事件。如如读取请求头、执行模块逻辑、发送响应等；
- 非阻塞：在处理一个连接的 I/O 操作时，如果操作不能立即完成（如等待后端服务器响应），worker 进程不会阻塞，而是将该连接的状态保存起来，然后返回到事件循环，处理下一个就绪的事件。
请求处理：
- 读取请求：接收客户端发送的请求行、请求头和请求体；
- 模块加载：按照 nginx 的处理阶段顺序，依次调用配置中注册在该阶段的模块函数。如 rewrite 重写模块、access 认证模块等；
- Handler 执行：执行负责生成内容的 handler 模块；
- Filter 过滤：响应内容生成后，经过一系列 filter 模块的处理。如 gzip 压缩、header 注入等；
- 发送响应：将最终的响应数据发送回客户端。
总结： worker 进程是 nginx 中真正的牛马，它通过事件循环和非阻塞 I/O 机制，高效、独立地完成请求的接收、处理和响应工作。

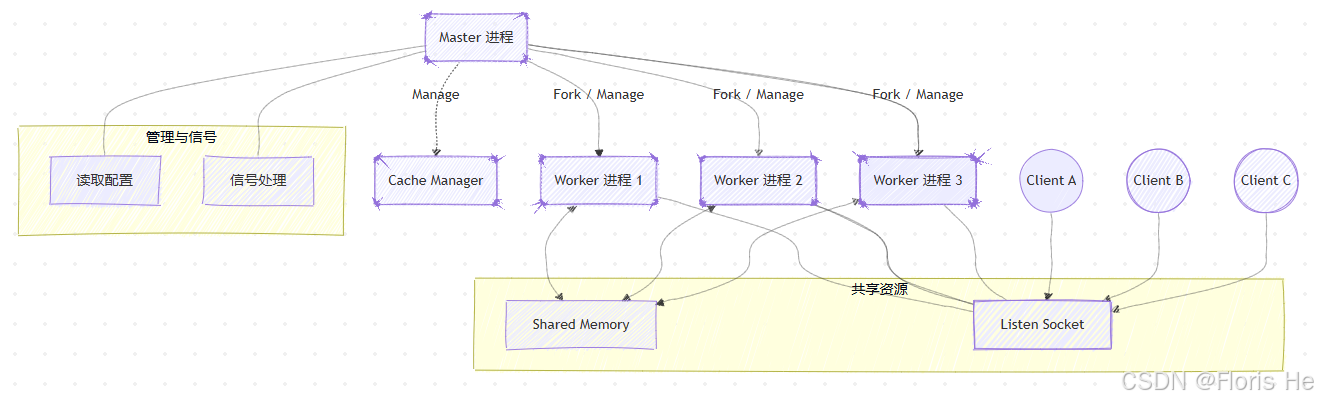

Master 与 Worker 进程架构
三、事件模型
传统服务器（如 apache 的 prefork 模式）采用 进程/线程阻塞 模型，即每个新连接都需要创建一个新的进程或线程来处理，并且在进行 I/O 操作（如磁盘读写、网络等待）时，该进程或线程会被阻塞，这导致资源消耗大、并发能力受限。
而 nginx 采用异步非阻塞 I/O，当 worker 进程发起一个 I/O 操作时，如果数据尚未准备好，则调用会立即返回，进程不会停下来等待；worker 进程发起 I/O 请求后，会继续处理其他连接或任务。当 I/O 操作完成（数据准备好）时，系统会通知 worker 进程，这就称为事件。
nginx 的事件驱动模型主要由以下三部分组成：
I/O 多路复用： 这是实现异步非阻塞的核心技术，它允许一个 worker 进程监视多个文件描述符（每个连接和套接字都是一个 fd），并在任何 fd 准备好进行 I/O 操作时，通知该进程。（系统会选择最优方案：epoll [ 性能最好，适用 Linux ]、kqueue [ 使用 FreeBSD & MacOS ]、/dev/poll [ 适用 Solaris ]、select & poll [ 性能最差，作为兜底方案 ]）
事件管理： nginx 抽象了连接和事件的概念
- 连接对象：代表一个网络连接，存储连接的 FD、对端地址等信息
- 读写事件对象：每个连接对象包含一个读事件和一个写事件，它们是 nginx 注册到 I/O 多路复用机制中的具体项，事件对象存储了对应的 回调函数，指示事件发生时应该执行哪个模块逻辑。
事件循环： nginx 工作核心，从上到下无限循环
- 收集事件：worker 进程将所有当前活跃的连接注册到 I/O 多路复用机制中；
- 等待事件：进程进入阻塞状态，等待操作系统通知是否有 I/O 事件发生；
- 处理事件：一旦有事件发生（连接、数据读写、缓冲区读写等），进程就被唤醒，并得到一个 "就绪" 事件列表；
- 分发处理：根据不同事件类型，调用注册好的事件处理函数来处理对应连接，执行相应模块逻辑；
- 返回循环：处理完成后，进程立即回到第一步，等待新事件，绝不空闲。
事件的处理过程不能过长，否则其他事件得不到及时处理，就会严重影响 nginx 事件循环的整体效率。所以对于占用 CPU 事件过长的任务，nginx 会将它拆分，在多个小事件中完成它。

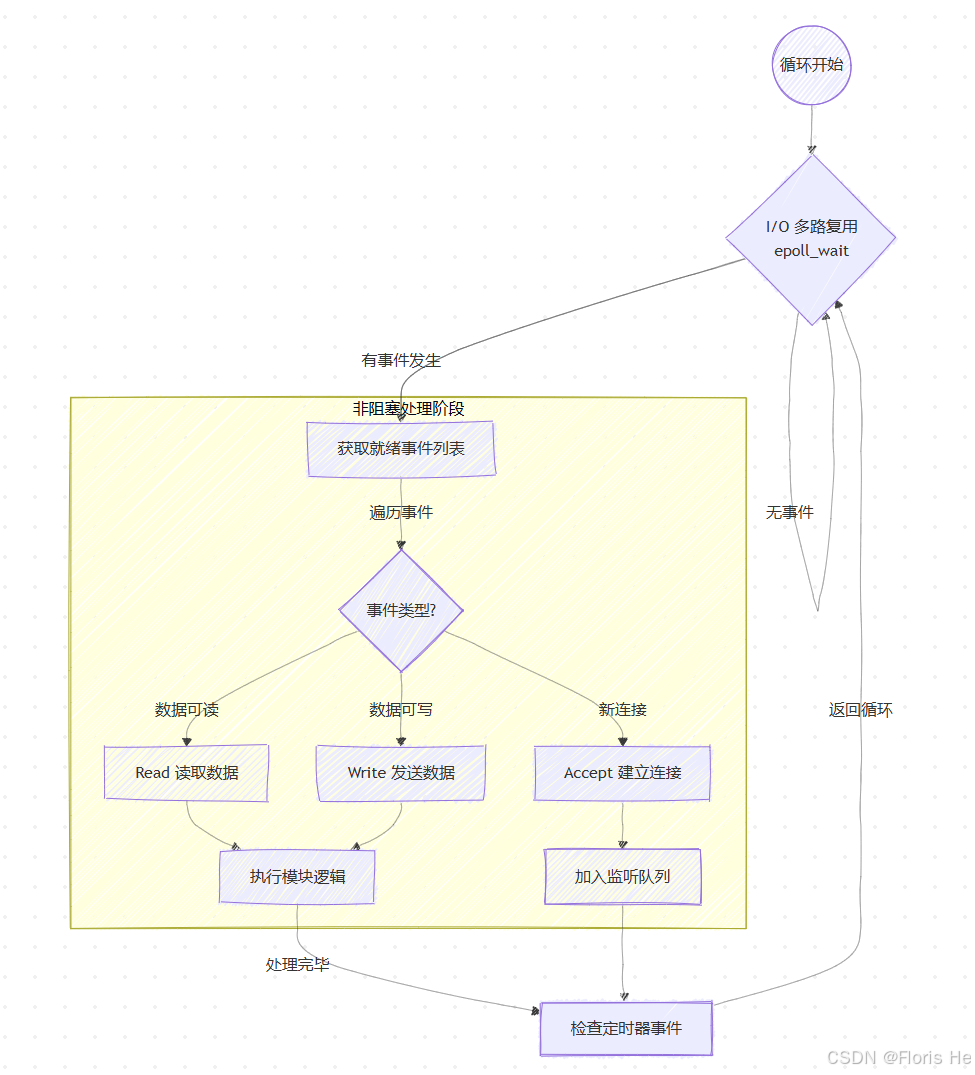

nginx 事件循环机制
四、NGINX 缓存机制
nginx 的缓存机制非常强大和灵活，主要用于缓存后端服务器的响应内容，这可以显著提高网站性能、减轻后端服务器负载。
nginx 缓存机制基于文件系统，它将后端服务器返回的响应内容存储在本地磁盘上或远程存储上，配置指定的键后（没错，缓存是可以配置为键值对的），worker、cache loader 等进程都可以通过键来读取缓存。
缓存流程：
- 缓存前处理：当前端 nginx 收到响应后，优先检查缓存条件（
proxy_cache_valid指令）确认是否允许被缓存，通过检查后再生成键（通常是根据 url 等哈希值计算出一个唯一键），最后确认临时文件的路径（确保写入过程的原子性）； - 数据临时写入：上一步完成后，nginx 将为本次响应创建临时文件并同步写入，同一时刻 worker 进程也会将这个响应发回客户端；
- 正式缓存：上一步完成后，nginx 将正式更新缓存，首先在共享内存中（
keys_zone定义的区域）创建新索引或更新旧索引（记录键、缓存事件等原信息），任何 nginx 将临时文件进行重命名（采用 os 的原子调用rename()）并重命名到最终的缓存地，至此整个缓存流程完成。 - 后续处理：
- cache loader 加载器：在 nginx 启动时，它扫描磁盘上的缓存目录，将缓存索引重新加载到共享内存中；
- cache manager 管理器：在 Nginx 运行时，它会周期性地执行清理任务。（如，清理过期缓存、控制缓存大小等）
总结： 检查条件 → \rightarrow → 写入临时文件 → \rightarrow → 原子性重命名到正式缓存目录 → \rightarrow → 注册到共享内存 → \rightarrow → worker 收到相同请求时直接读缓存返回响应

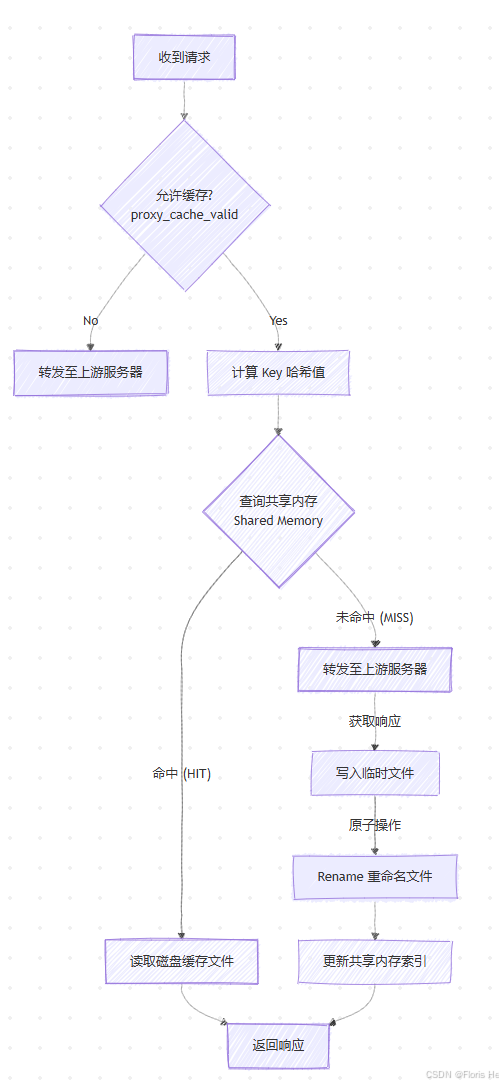

nginx 缓存决策流程
五、NGINX 内存与资源管理
nginx 之所以能在大并发下保持极低的资源消耗（往往几万并发只占用几十 MB 内存），除了依靠事件驱动外，其独特的内存管理和资源调度机制功不可没。
内存池机制：
在 C 语言下，频繁的 malloc 和 free 不仅代码容易出错导致内存泄漏，还会产生大量内存碎片，降低系统性能。nginx 为了解决这个问题，设计了内存池机制：
- 按需分配：nginx 不会为每一个细小的对象单独申请内存，它会为每一个连接、每一个请求预先申请一大块连续的内存作为内存池；
- 统一管理：在处理请求的过程中，所有需要的内存（如存储 HTTP 头、变量等）都直接从这个池子里 "切" 一块拿走，不需要调用系统的内存分配函数；
- 集中销毁：这是最精髓的地方，当连接关闭或请求结束时，nginx 不需要逐一释放零散内存，而是直接销毁整个内存池。
共享内存：
前文提到 worker 进程是相互独立的、内存隔离的，但在实际业务中它们往往需要共享数据，如限流计数（不让每个 worker 单独计算）、ssl 会话缓存、upstream 负载状态等。为应对上述情况，nginx 使用共享内存来实现 worker 间的通信，并引入了 slab 内存分配器来管理这块公共区域：
- Slab 分配器：它将共享内存划分为不同大小的 "槽位"，并通过红黑树进行快速检索，这使多个 worker 可以高效、"无锁"（细粒度锁，并非完全无锁）的读写共享数据。（当你配置
limit_req_zone进行限流，或者使用upstream_zone共享后端健康状态时，底层都在使用这套机制）
缓冲区管理：
nginx 作为反向代理，夹在客户端和上游服务器中间，但往往这两端的网速是不对等的（例如：后端服务器在内网，速度极快；而客户端在公网，可能是弱网环境）。所以 nginx 又通过缓冲区充当了 "蓄水池" 的角色，实现了全异步的数据流转：
- 请求缓冲：默认情况下，nginx 会先将客户端的请求体完整读取到内存缓冲区中（如果请求体太大超过了内存限制，nginx 会自动将其写入临时磁盘文件），这么做可以让后端服务器瞬间读取完整的请求并处理，而不需要陪着慢速客户端耗时间，从而提升后端效率；
- 响应缓冲：当后端服务器快速吐出响应时，nginx 会先将响应存入缓冲区，然后按照客户端的网速慢慢发送给客户端，这使得后端应用服务器（如 Tomcat）处理完请求后能立即脱身去处理下一个请求，极大提高后端服务器效率。
