静电放电（ESD）事件可能导致电弧，损坏敏感电子设备，尤其是在手机等紧凑型设备中。在之前的教程中，我们把空气静电信号导入校准靶，再把空气静电信号导入PCB教程，这些教程都在Charge Plus里。在本博客中，我们将利用ParaView在简化的手机模型上可视化一次和次级电弧。
概述
ParaView 是一款开源可视化工具，旨在探索大型三维仿真数据集。在这个例子中，我们用它来可视化ESD枪发射时的空气导电率结果，并展示在一个简化的手机模型中，如下所示。

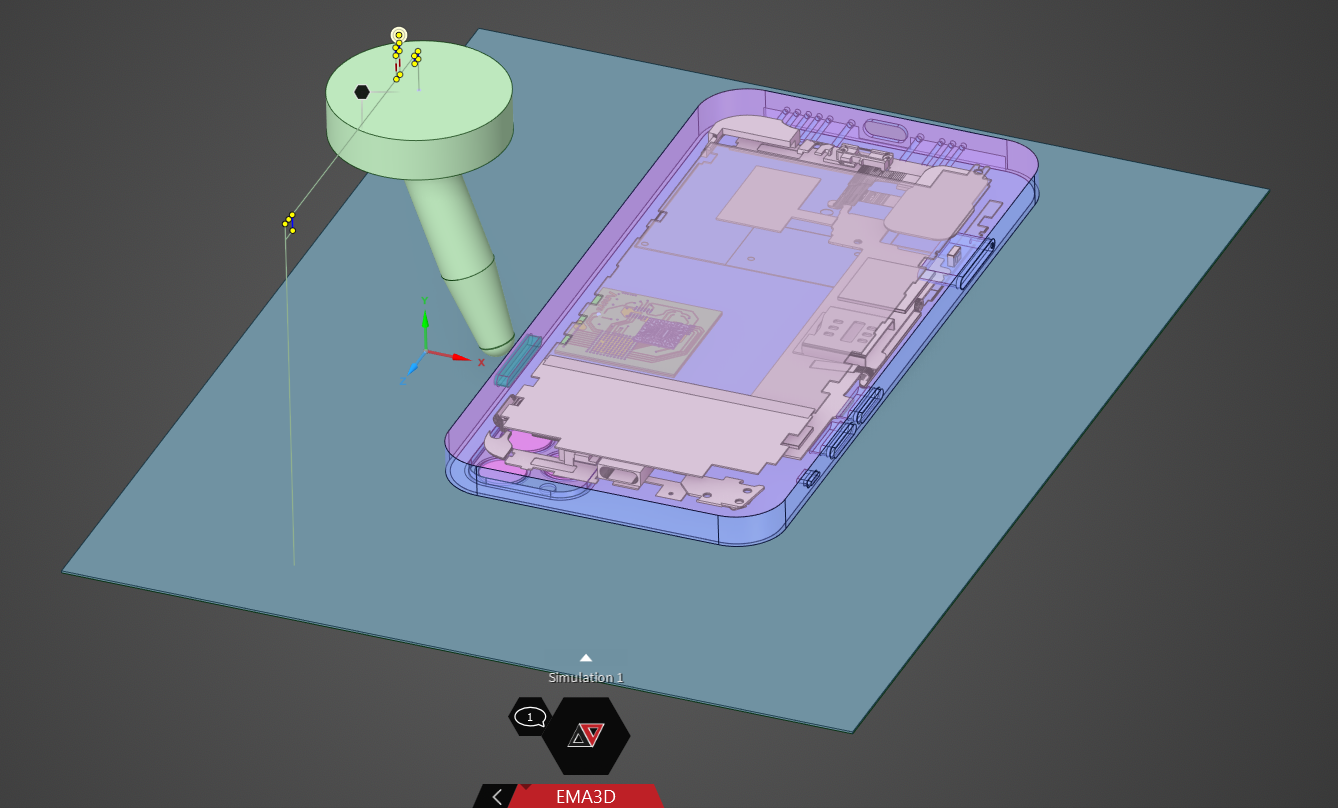

三维模型
在这个例子中，源电压被设定为25 kV。源电压和静电波形如下所示。

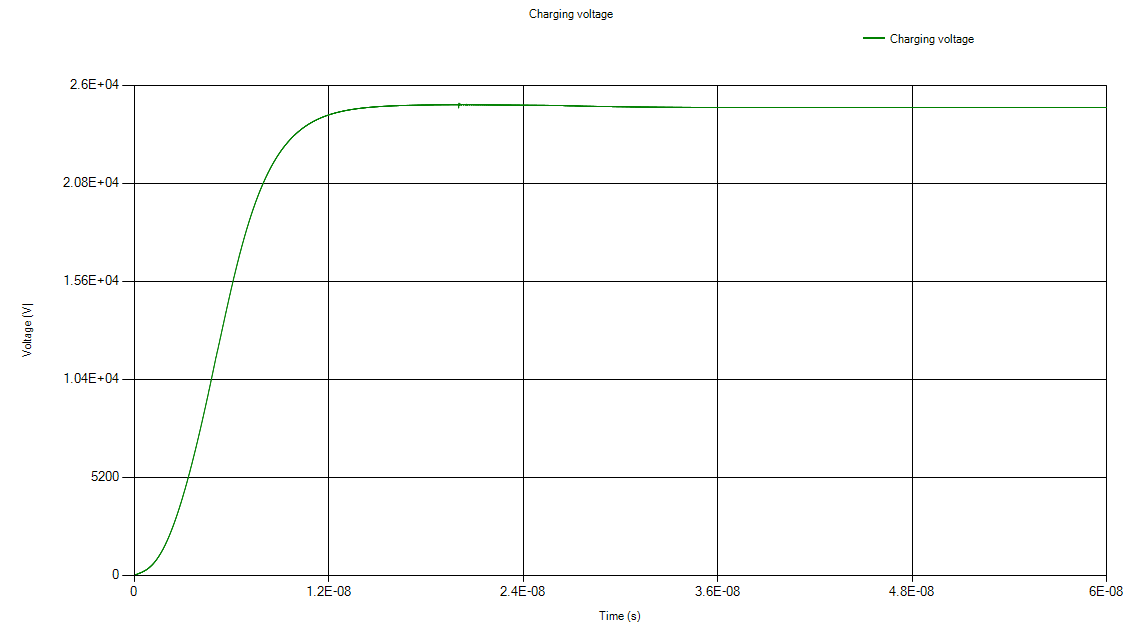

源电压

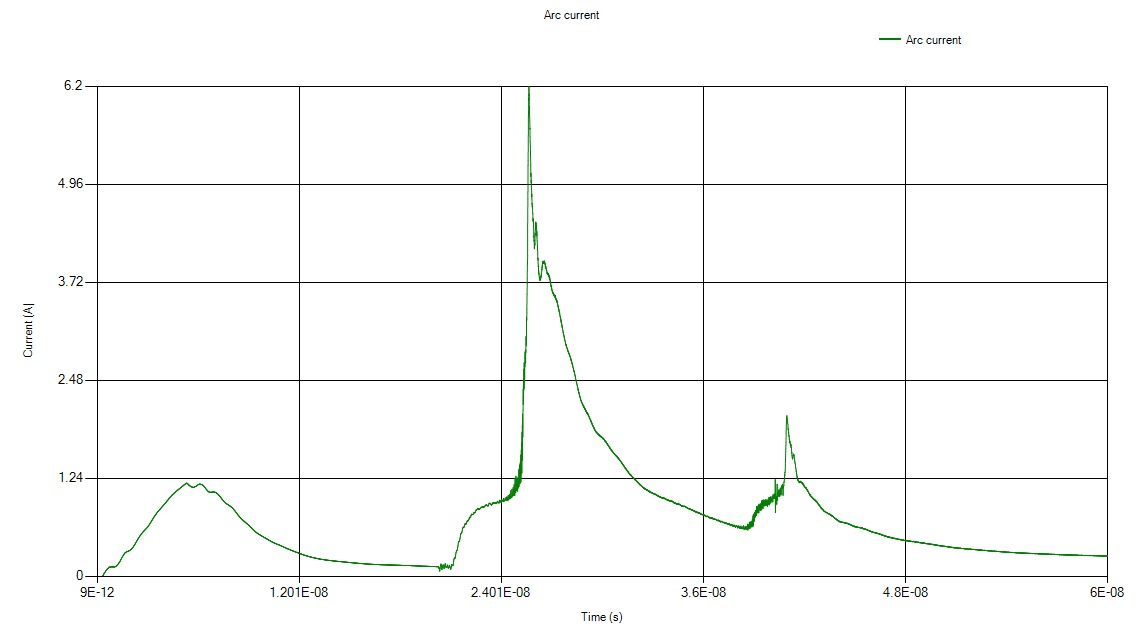

静电阻波形

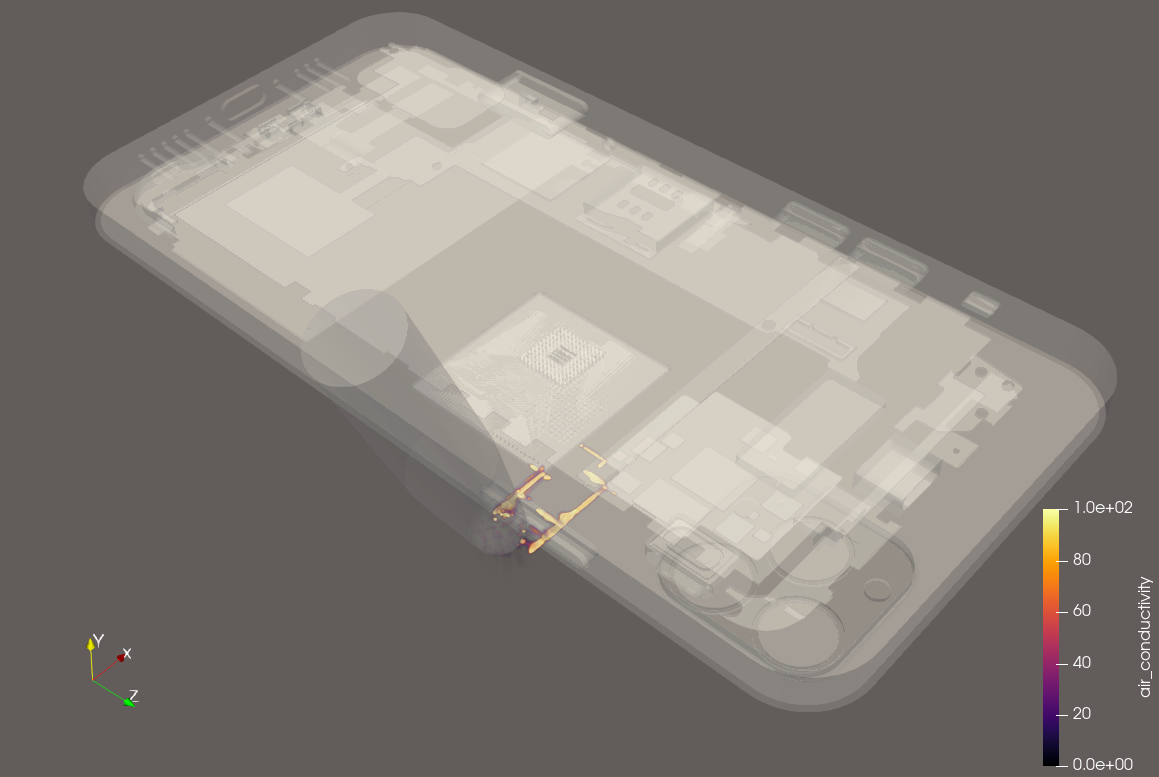

空气导导率结果如下所示。模拟显示了从静电枪到PCB的弧线，ESD枪与附近电路板之间的次级弧线，以及该电路板与PCB之间的额外弧线。
